أساسيات تصميم حاويات البطاريات: التبريد والحماية من الحرائق وتخطيط الوصول

أساسيات تصميم حاويات البطاريات: التبريد والحماية من الحرائق وتخطيط الوصول

غالبًا ما توصف حاوية البطاريات بأنها صندوق مليء بالخلايا والمحولات والكابلات وأنظمة التحكم. لكن هذا الوصف لا يعكس الواقع العملي. فالحاوية ليست غلافًا سلبيًا، بل تؤثر في السلوك الحراري، ومسارات انتشار الحريق، وسرعة عزل الأعطال بواسطة الفنيين، ومدى سهولة إجراء الصيانة الدورية أو تحولها إلى عملية معقدة ومزعجة. وفي مشاريع المرافق والصناعة والبنية التحتية، غالبًا ما تكون لهذه التفاصيل أهمية كبيرة قبل وقت طويل من وصول النظام إلى سعته المقدرة.

ولهذا السبب، ينبغي التعامل مع التبريد والحماية من الحرائق وتخطيط الوصول باعتبارها مشكلة تصميم مترابطة، لا ثلاث قوائم تحقق منفصلة. فقد تكون الحاوية ممتازة في التحكم بدرجة الحرارة، لكنها مكلفة في الصيانة إذا كان الدخول إليها صعبًا وغير آمن. وقد تحتوي حاوية أخرى على معدات إخماد قوية، لكنها تظل عرضة لظهور نقاط ساخنة متكررة بسبب ضعف تخطيط تدفق الهواء. كما أن التصميم الذي يركز على زيادة كثافة المعدات قد يؤدي تدريجيًا إلى اختناقات في أعمال الخدمة، ولا سيما في المشاريع التي تكون فيها فترات التوقف المسموح بها محدودة.

وبالنسبة إلى الشركات العاملة في مجالات نقل الطاقة وتوزيعها وتطبيقات الطاقة الجديدة، فإن هذه الرؤية القائمة على الأنظمة مألوفة. فعلى سبيل المثال، تعمل شركة Jinshida Electric Power Technology Co., Ltd. في بيئة يعتمد فيها دعم الطاقة الموثوق ليس على المعدات الكهربائية الأساسية فحسب، بل أيضًا على كيفية أداء هذه المعدات في ظروف التشغيل الفعلية. وفي أنظمة تخزين الطاقة، تصبح حاوية البطاريات جزءًا من معادلة الموثوقية هذه.

التبريد لا يقتصر على الحفاظ على انخفاض درجات الحرارة

عند التقييم الأولي لحاوية البطاريات، غالبًا ما يُطرح سؤال بسيط: هل التبريد بالهواء أم التبريد بالسائل؟ يبدو هذا السؤال وكأنه القرار الرئيسي، لكن السؤال الأفضل هو: كيف تحافظ الحاوية على تجانس درجات الحرارة؟ فالعمر التشغيلي للخلايا لا يتأثر بالحرارة المرتفعة فقط، بل يتأثر أيضًا بالتقادم غير المتساوي عندما تعمل الرفوف أو الوحدات المختلفة عند درجات حرارة متفاوتة لفترات طويلة. وقد يظهر هذا الاختلال الحراري في صورة انخفاض السعة القابلة للاستخدام، أو فرض حدود تشغيلية أكثر تحفظًا، أو ظهور إنذارات متكررة تبدو عشوائية إلى أن يتم رسم توزيع درجات الحرارة داخل الحاوية.

يمكن أن يكون التبريد بالهواء مناسبًا في بعض التطبيقات، وخاصة عندما تكون كثافة القدرة متوسطة والظروف المحيطة غير قاسية. إلا أن الأنظمة الهوائية تعتمد بدرجة كبيرة على تصميم مجاري الهواء، والمسافات بين الرفوف، ومسارات الهواء الراجع، وحالة المرشحات، وحقيقة بسيطة مفادها أن الهواء يتبع المسار الأقل مقاومة. فإذا كان تبريد أحد الممرات أسهل من تبريد ممر آخر، فقد تبدو الحاوية متوافقة مع المتطلبات على الورق، بينما تتطور فيها نقاط ساخنة موضعية.

يوفر التبريد بالسائل تحكمًا حراريًا أكثر دقة، ويتم اختياره بشكل متزايد للأنظمة الأعلى كثافة. لكن المقابل واضح لكل من عمل لسنوات في محيط المعدات الكهربائية: فعندما يدخل السائل في التصميم، تصبح سلامة الإحكام، وتوجيه الخراطيم، وخطر التكاثف، وعزل أجزاء النظام أثناء الخدمة، واكتشاف التسرب، جميعها جزءًا من نقاش السلامة. ولا يعني التبريد بالسائل أنه أفضل تلقائيًا في كل مشروع. فهو يكون عادةً أفضل عندما تبرر دورة التشغيل وكثافة الطاقة والظروف المحيطة التعقيد الإضافي.

ينبغي أن تتضمن المراجعة العملية أكثر من مجرد السعة الاسمية للتبريد. فمن المهم تحديد أماكن المكونات الأكثر سخونة أثناء الشحن والتفريغ عند الذروة، وكيفية استشعار درجة الحرارة على مستوى الرف، وما الذي يحدث عند تعطل إحدى وحدات التبريد، وما إذا كان من الممكن إجراء الصيانة دون تعريض الحاوية بأكملها لانحراف حراري. هذه ليست تفاصيل ثانوية، بل تحدد ما إذا كان الحدث الحراري سيظل قابلًا للإدارة أم سيتطور إلى مشكلة موثوقية.

وهذا أحد أسباب اتجاه منتجات تخزين الطاقة المعبأة في حاويات والمصممة للاستخدامات الصعبة في شبكات الكهرباء والقطاع الصناعي نحو الإدارة الحرارية المتكاملة. ويعكس نظام مثل نظام تخزين الطاقة في حاوية بالتبريد السائل بقدرة 1MW/2MWh هذا الاتجاه، ليس لأن التبريد بالسائل أصبح رائجًا، بل لأن بعض أنماط التشغيل تحتاج إلى إزالة حرارة أكثر استقرارًا عبر الحاوية بأكملها.

تبدأ الحماية من الحرائق قبل اختيار معدات الإخماد

غالبًا ما تختزل الحماية من الحرائق في حاوية البطاريات في نقاش حول كواشف الحريق أو وحدات الهباء الجوي أو إخماد الغاز أو الحلول القائمة على المياه. لكن ذلك يمثل جزءًا فقط من الصورة. إذ تبدأ استراتيجية الحريق الموثوقة بالوقاية وسلوك المقصورات: كيفية اكتشاف الأعطال مبكرًا، وكيفية التعامل مع غازات الانفلات الحراري، وكيفية الحد من الانتشار بين الوحدات، وكيفية استجابة الحاوية عند ارتفاع الضغط.

وبعبارة أخرى، فإن الطبقة الأولى من الحماية من الحرائق هي الانضباط في التصميم. ينبغي أن يتجنب توجيه الكابلات تراكم الحرارة الذي يمكن تفاديه. كما يجب ألا تُعبأ رفوف البطاريات بكثافة تجعل الفحص مستحيلًا. ولا ينبغي وضع معدات التحكم الحساسة في أماكن يمكن أن يؤدي فيها الدخان أو الغازات الأكالة أو الحرارة الناتجة عن حادث في رف واحد إلى تعطيل سلسلة الحماية بأكملها. وحتى اتجاه فتح الباب ومسار الإخلاء في حالات الطوارئ يستحقان الاهتمام، لأن أفراد الخدمة قد يحتاجون إلى المغادرة بسرعة في ظروف ضعف الرؤية.

كما يتطلب الكشف قدرًا من الدقة أكبر مما يحصل عليه عادةً. فكواشف الدخان وكواشف الحرارة وأنظمة مراقبة الغازات المنبعثة لا تستجيب جميعها في المرحلة نفسها من الحدث. ويعتمد تحديد المجموعة المناسبة على كيمياء الخلايا، وترتيب الرفوف، واستراتيجية التهوية، وفلسفة الحماية المطلوبة للمشروع. وعادةً ما يجب التحقق من هذا الجزء بالرجوع إلى اللوائح المحلية المعمول بها، ومتطلبات شركة التأمين، وبنية السلامة الخاصة بمتكامل النظام. فلا يوجد قالب موحد يناسب كل موقع.

كما ينبغي تقييم الإخماد نفسه بتوقعات واقعية. ففي حوادث البطاريات، قد يسيطر الإخماد على الحريق الثانوي، أو يقلل الانتشار، أو يمنح فرق الاستجابة للطوارئ وقتًا إضافيًا. لكنه قد لا «يحل» حادثًا داخليًا في الخلية بالطريقة التي يتخيلها غير المتخصصين. ولهذا ينبغي مراجعة مسارات تنفيس الضغط، وفصل المقصورات، ومنطق الإيقاف الطارئ، وإجراءات الوصول بعد وقوع الحادث معًا. وتكون الحاوية القادرة على الكشف والعزل بسرعة عادةً في وضع أفضل من حاوية تعتمد بشكل رئيسي على عنوان جذاب لمعدات الإخماد.

تخطيط الوصول هو نقطة التقاء نظرية التصميم بالعمل اليومي

يبدو تخطيط الوصول أمرًا عاديًا، وهذا تحديدًا سبب التقليل من أهميته. ومع ذلك، تبدأ هنا كثير من المشكلات الميدانية التي يمكن تجنبها. فإذا لم يتمكن الفنيون من الوصول بسهولة إلى القواطع والصمامات ولوحات الاتصالات وأجهزة الاستشعار ونقاط توصيل الرفوف، يزداد وقت الصيانة، وغالبًا ما تتبعه الأخطاء البشرية. فعندما يكون التصميم الأصلي غير عملي، يلجأ العاملون إلى حلول ارتجالية. وفي بيئات معدات الطاقة، نادرًا ما يكون الارتجال علامة على التصميم الجيد.

ينبغي أن تتيح حاوية البطاريات العملية حركة آمنة، ورؤية واضحة للمؤشرات، وفصلًا مناسبًا بين مناطق الجهد العالي ونقاط الخدمة الدورية. كما يجب أن يكون من السهل تحديد أجهزة الإيقاف الطارئ ولوحات حالة نظام الحريق وواجهات نظام إدارة البطاريات BMS دون التوغل داخل منطقة قد تكون خطرة. وإذا كان المشروع يتطلب فحوصات متكررة، فإن مواضع الأبواب وعرض الممرات والإضاءة وارتفاع حوامل الكابلات تكون أهم مما توحي به صور الكتيبات.

وهناك أيضًا مرحلة انتقال من النقل إلى التشغيل يغفل عنها المخططون أحيانًا. فقد تكون الحاوية فعالة من حيث الأبعاد أثناء الشحن، لكنها تصبح صعبة الاستخدام بعد تركيبها بالقرب من المحولات أو معدات المفاتيح أو الأسوار أو طرق وصول سيارات الإطفاء. وتؤثر المساحة الخالية حول الوحدة من الخارج في الصيانة بقدر ما يؤثر التخطيط الداخلي. فإذا تعذر فتح أحد الجوانب بالكامل بعد التركيب، فقد تصبح بعض مهام الاستبدال أكثر تعقيدًا بكثير مما كان مقصودًا.

بعض أسئلة التخطيط التي تستحق الطرح مبكرًا

• هل يمكن عزل المكونات الرئيسية وصيانتها دون إيقاف تشغيل الحاوية بأكملها؟
• هل يمكن الوصول إلى وحدات التبريد أو المضخات أو المرشحات أو مجمعات التوزيع دون عبور مناطق كهربائية عالية الخطورة؟
• هل توجد مسافة داخلية وخارجية كافية لاستبدال الوحدات أو المعدات المساعدة بأمان؟
• هل يستطيع المشغلون قراءة الإنذارات والملصقات ومؤشرات الحالة بسرعة في ظروف الإضاءة المنخفضة أو حالات الطوارئ؟
• هل يترك الموقع بعد التركيب مساحة كافية للأبواب ومسارات الرفع ووصول فرق الاستجابة للطوارئ؟

هذه الأسئلة بسيطة، لكنها تكشف غالبًا ما إذا كان التصميم قد طُوّر للتشغيل الفعلي أم للتجميع في المصنع فقط.

يغير اتصال المحول طريقة النظر إلى التصميم

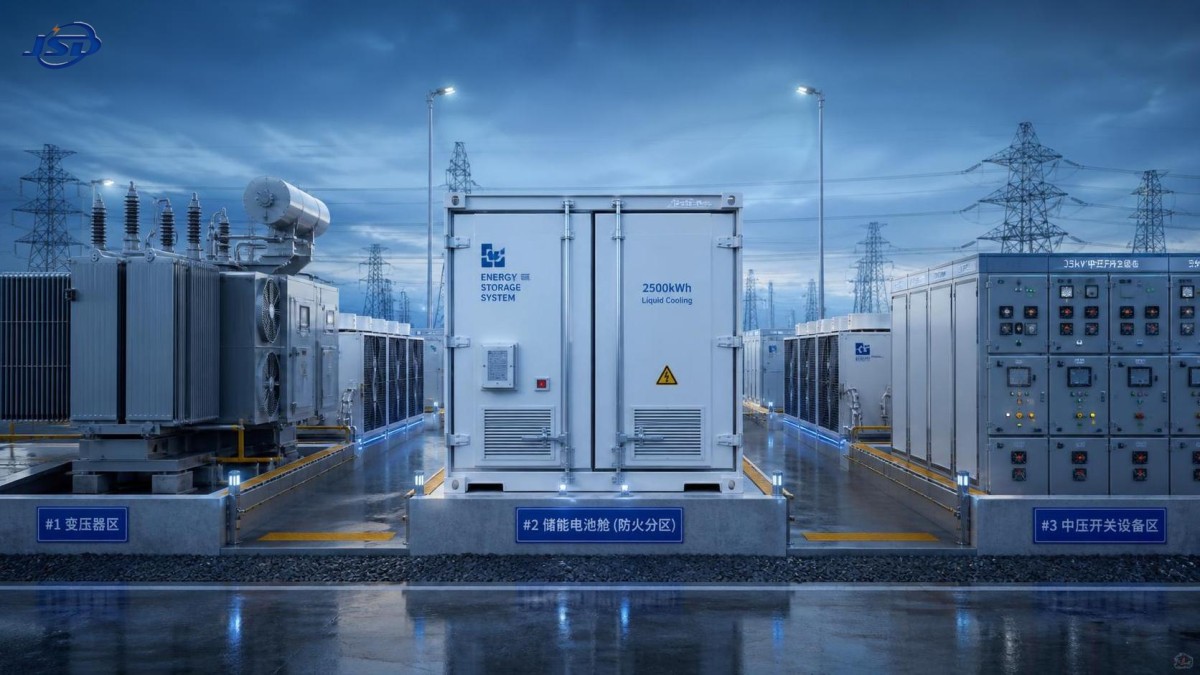

في صناعة المحولات، نادرًا ما تكون حاويات البطاريات أصولًا مستقلة. فهي تقع ضمن بنية طاقة أوسع قد تشمل محولات رفع الجهد، ومعدات مفاتيح الجهد المتوسط، ولوحات الحماية، وأنظمة التحكم على مستوى الموقع. ويؤدي هذا القرب إلى اعتبارات تصميم إضافية. إذ تؤثر مصادر الحرارة الصادرة عن المعدات المجاورة، والبيئة الكهرومغناطيسية، ومسافات توجيه الكابلات، وتصميم التأريض، وتنسيق أعمال الصيانة، جميعها في كيفية تهيئة الحاوية.

فعلى سبيل المثال، إذا وُضعت الحاوية قريبًا جدًا من مخرج تبريد المحول أو في منطقة ذات دوران هواء ضعيف، فقد يعمل نظام الإدارة الحرارية الداخلي بجهد أكبر من المتوقع. وإذا فرض التخطيط تمديدات طويلة لكابلات DC أو AC مع انحناءات غير عملية، فقد تتأثر جودة التركيب. وإذا احتاجت فرق صيانة المحولات وأنظمة التخزين إلى ممر الوصول نفسه، فمن المرجح حدوث تعارضات في الجدولة أثناء فترات الانقطاع.

وهنا تتمتع الشركات ذات الخبرة في معدات نقل الطاقة وتوزيعها بميزة عملية. فهي تميل إلى النظر إلى الحاوية باعتبارها جزءًا من تركيب كهربائي منسق، لا منتجًا مغلقًا يتم وضعه في الموقع فحسب. وغالبًا ما يؤدي هذا النهج إلى قرارات أفضل بشأن الواجهات والمسافات وإمكانية الخدمة على المدى الطويل.

أخطاء تصميم شائعة لا تظهر في رسومات المبيعات

من الأخطاء الشائعة إعطاء الأولوية المفرطة لكثافة لوحة البيانات. فقد تبدو حاوية البطاريات المعبأة بإحكام فعالة في مرحلة الشراء، لكن إذا كان وصول الفنيين إلى المرشحات أو أجهزة الاستشعار أو مجمعات التوزيع محدودًا، تصبح الخدمة الدورية أبطأ وأكثر تدخلًا. ومن الأخطاء الأخرى افتراض إمكانية التعامل مع جميع الظروف المحيطة بمجرد اختيار وحدة HVAC أكبر. ففي الواقع، يمكن أن يؤثر التعرض الشمسي والغبار والرطوبة والارتفاع عن سطح البحر وتكرار فتح الأبواب في الأداء الحراري بطرق لا يعكسها رقم السعة الأساسي.

والخطأ الثالث هو التعامل مع الحماية من الحرائق كحزمة إضافية. فعندما تتم مناقشة معدات الإخماد، قد تكون هندسة الحاوية وتباعد الرفوف ومواضع المعدات قد حدت بالفعل مما يمكن تحقيقه واقعيًا. والنتيجة هي نظام يبدو متوافقًا مع المتطلبات، لكنه صعب الفحص وأصعب في استعادة تشغيله بعد وقوع حادث.

ومن المفيد أيضًا توخي الحذر عند استخدام المصطلحات والمعايير القياسية. فكثيرًا ما تشير المشاريع إلى أطر السلامة الدولية أو المحلية، لكن لا يزال يتعين تأكيد الآثار التصميمية الدقيقة بالاستناد إلى الموقع المحدد ومتطلبات الجهات المختصة ووثائق متكامل النظام. وينبغي إجراء هذه المراجعة مبكرًا، وليس بعد تثبيت مخطط الحاوية نهائيًا.

كيف تبدو المراجعة الجيدة في المرحلة المبكرة

قبل اختيار حاوية بطاريات أو اعتمادها، من المفيد مراجعة خمسة أمور معًا: دورة التشغيل المتوقعة، والمناخ المحلي، وفلسفة الحماية من الحرائق، ونموذج الصيانة، وواجهات الموقع. فإذا غاب أحد هذه العناصر، قد تتشوه خيارات التصميم. وينبغي ألا تُقيّم حاوية مخصصة للتشغيل الدوري المتكرر في بيئة صناعية حارة بالمنطق نفسه المستخدم لحاوية مخصصة لدعم احتياطي أقل تطلبًا. وبالمثل، يتطلب الموقع الذي يفرض قيودًا على وصول الفنيين منهجًا مختلفًا في التخطيط عن مجمع مرافق كبير مزود بمساحة خدمة مخصصة.

في بعض المشاريع، يكون اعتماد نهج أعلى مواصفات للإدارة الحرارية مبررًا لأنه يقلل عدم اليقين التشغيلي بمرور الوقت. وفي مشاريع أخرى، قد تكون البنية الأبسط هي الخيار الأفضل إذا كانت ظروف الصيانة خاضعة للسيطرة وكان نمط التشغيل أقل تطلبًا. فالمقصود ليس السعي وراء مجموعة الخصائص الأكثر تقدمًا، بل مواءمة تصميم الحاوية مع البيئة الكهربائية وبيئة الخدمة الفعلية.

وينطبق المنظور العملي نفسه عند النظر في العروض المتكاملة مثل نظام تخزين الطاقة في حاوية بالتبريد السائل بقدرة 1MW/2MWh. فالقيمة لا تكمن في التسمية وحدها، بل في مدى توافق منطق التبريد واستراتيجية الحماية وتخطيط الخدمة في النظام مع ظروف التشغيل الفعلية للمشروع.

لا تجذب حاوية البطاريات المصممة جيدًا الانتباه إليها كل يوم، وهذه عادةً أفضل علامة. فهي تحافظ على استقرار درجات الحرارة، وتحد من تصاعد الأعطال، وتتيح للموظفين العمل بأمان عند الحاجة إلى الفحص أو الإصلاح. وإذا عولجت هذه الأساسيات بشكل صحيح في مرحلة التصميم، فمن المرجح بدرجة أكبر أن تدعم الحاوية تكاملًا موثوقًا لتخزين الطاقة بدلًا من أن تصبح نقطة الضعف فيه.
