Fundamentos do projeto de contêineres de baterias: refrigeração, proteção contra incêndios e layout de acesso

Noções básicas sobre o projeto de contêineres de baterias: refrigeração, proteção contra incêndios e layout de acesso

Um contêiner de baterias é frequentemente descrito como uma caixa cheia de células, inversores, cabos e sistemas de controle. Na prática, essa descrição não considera o ponto principal. O gabinete não é passivo. Ele molda o comportamento térmico, influencia os caminhos de propagação do incêndio, determina a rapidez com que os técnicos podem isolar falhas e afeta se a manutenção de rotina será simples ou disruptiva. Em projetos de serviços públicos, industriais e de infraestrutura, esses detalhes geralmente importam muito antes de o sistema atingir sua capacidade nominal.

Por isso, a refrigeração, a proteção contra incêndios e o layout de acesso devem ser tratados como um problema de projeto integrado, e não como três listas de verificação separadas. Um contêiner excelente no controle de temperatura, mas difícil de acessar com segurança, pode tornar-se caro de manter. Um contêiner com equipamentos robustos de supressão, mas com planejamento deficiente do fluxo de ar, ainda pode apresentar pontos quentes recorrentes. E um layout que maximize a densidade dos equipamentos pode criar silenciosamente gargalos de manutenção no futuro, especialmente em projetos nos quais as janelas de indisponibilidade são reduzidas.

Para empresas que atuam em aplicações de transmissão e distribuição de energia e de novas energias, essa visão sistêmica é familiar. A Jinshida Electric Power Technology Co., Ltd., por exemplo, opera em um ambiente no qual o suporte elétrico confiável depende não apenas dos equipamentos elétricos principais, mas também de como esses equipamentos se comportam em condições reais de operação. No armazenamento de energia, o contêiner de baterias passa a fazer parte dessa equação de confiabilidade.

A refrigeração não se resume a manter as temperaturas baixas

Ao avaliar inicialmente um contêiner de baterias, muitas pessoas fazem uma pergunta simples: refrigeração a ar ou refrigeração líquida? Parece ser a decisão principal, mas a pergunta mais adequada é como o contêiner gerencia a uniformidade da temperatura. As células não envelhecem apenas porque ficam quentes; elas também envelhecem de forma desigual quando diferentes racks ou módulos operam em temperaturas distintas durante longos períodos. Esse desequilíbrio térmico pode se manifestar como redução da capacidade utilizável, limites operacionais mais conservadores ou alarmes recorrentes que parecem aleatórios até que alguém mapeie a distribuição de temperatura dentro do gabinete.

A refrigeração a ar pode funcionar bem em algumas aplicações, especialmente quando a densidade de potência é moderada e as condições ambientais não são extremas. Porém, os sistemas a ar dependem fortemente do projeto dos dutos, do espaçamento entre racks, dos caminhos de retorno do ar, das condições dos filtros e da realidade simples de que o fluxo de ar segue o caminho de menor resistência. Se um corredor for mais fácil de refrigerar do que outro, o contêiner pode parecer conforme no papel e ainda assim desenvolver bolsões de calor localizados.

A refrigeração líquida proporciona um controle térmico mais preciso e é cada vez mais escolhida para sistemas de maior densidade. A desvantagem é evidente para qualquer pessoa que tenha trabalhado durante anos com equipamentos elétricos: quando o líquido entra no projeto, a integridade da vedação, o roteamento das mangueiras, o risco de condensação, o isolamento para manutenção e a detecção de vazamentos passam a fazer parte da discussão sobre segurança. A refrigeração líquida não é automaticamente melhor em todos os projetos. Ela geralmente é melhor quando o ciclo de trabalho, a densidade energética e o perfil ambiental justificam a complexidade adicional.

Uma avaliação prática deve incluir mais do que a capacidade nominal de refrigeração. É necessário perguntar onde os componentes mais quentes provavelmente estarão durante os picos de carga e descarga, como a temperatura é detectada no nível do rack, o que acontece se uma unidade de refrigeração falhar e se a manutenção pode ser realizada sem expor todo o contêiner a uma deriva térmica. Esses não são detalhes secundários. Eles definem se um evento térmico permanecerá controlável ou evoluirá para um problema de confiabilidade.

Essa é uma das razões pelas quais os produtos de armazenamento em contêiner desenvolvidos para aplicações exigentes em redes elétricas e na indústria frequentemente avançam em direção ao gerenciamento térmico integrado. Um sistema como o Sistema de armazenamento de energia em contêiner com refrigeração líquida de 1MW/2MWh reflete essa tendência, não porque a refrigeração líquida esteja na moda, mas porque alguns perfis de operação exigem uma remoção de calor mais estável em todo o gabinete.

A proteção contra incêndios começa antes da seleção dos equipamentos de supressão

A proteção contra incêndios em um contêiner de baterias é frequentemente reduzida a um debate sobre detectores, unidades de aerossol, supressão por gás ou soluções à base de água. Isso é apenas parte da questão. Uma estratégia de incêndio confiável começa com a prevenção e o comportamento dos compartimentos: como as falhas são detectadas antecipadamente, como os gases do escape térmico são gerenciados, como a propagação entre os módulos é limitada e como o gabinete reage caso a pressão aumente.

Em outras palavras, a primeira camada de proteção contra incêndios é a disciplina de projeto. O roteamento dos cabos deve evitar o acúmulo desnecessário de calor. Os racks de baterias não devem ser instalados tão próximos que a inspeção se torne impossível. Os equipamentos de controle sensíveis não devem ser posicionados onde fumaça, gases corrosivos ou o calor proveniente de um incidente em um único rack possam desativar toda a cadeia de proteção. Até mesmo a direção de abertura das portas e a rota de saída de emergência merecem atenção, pois o pessoal de manutenção pode precisar sair rapidamente em condições de baixa visibilidade.

A detecção também merece uma análise mais cuidadosa do que normalmente recebe. A detecção de fumaça, a detecção de calor e o monitoramento de gases liberados não respondem na mesma etapa de um evento. A combinação adequada depende da química das células, da disposição dos racks, da estratégia de ventilação e da filosofia de proteção exigida pelo projeto. Essa parte geralmente precisa ser verificada em relação ao código local aplicável, aos requisitos da seguradora e à arquitetura de segurança do integrador do sistema. Não existe um modelo universal adequado para todos os locais.

A supressão em si deve ser avaliada com expectativas moderadas. Em incidentes com baterias, a supressão pode controlar incêndios secundários, reduzir a propagação ou ganhar tempo para a resposta de emergência. Ela pode não “resolver” um evento interno da célula da forma imaginada por não especialistas. Por isso, os caminhos de ventilação, a separação dos compartimentos, a lógica de desligamento de emergência e os procedimentos de acesso após o evento devem ser analisados em conjunto. Um contêiner capaz de detectar e isolar rapidamente geralmente está em uma posição melhor do que aquele que depende principalmente de uma apresentação impactante do sistema de supressão.

O layout de acesso é onde a teoria do projeto encontra o trabalho diário

O layout de acesso parece algo banal, e é exatamente por isso que costuma ser subestimado. No entanto, muitos problemas evitáveis em campo começam nesse ponto. Se os técnicos não conseguem alcançar confortavelmente disjuntores, válvulas, painéis de comunicação, sensores e pontos de conexão dos racks, o tempo de manutenção aumenta e os erros humanos tendem a aparecer. As pessoas improvisam quando o layout original é inadequado. Em ambientes de equipamentos elétricos, a improvisação raramente é sinal de um bom projeto.

Um contêiner de baterias adequado deve permitir movimentação segura, linha de visão clara para os indicadores e separação razoável entre as áreas de alta tensão e os pontos de manutenção de rotina. Dispositivos de parada de emergência, painéis de status do sistema de incêndio e interfaces relacionadas ao BMS devem ser fáceis de identificar sem que seja necessário entrar profundamente em uma zona potencialmente perigosa. Se o projeto prevê inspeções frequentes, a posição das portas, a largura dos corredores, a iluminação e a altura das bandejas de cabos são mais importantes do que as imagens de catálogo sugerem.

Há também uma transição do transporte para a operação que às vezes é ignorada pelos planejadores. Um contêiner pode ser dimensionalmente eficiente para o transporte, mas tornar-se inadequado após a instalação próximo a transformadores, aparelhagens de distribuição, cercas ou vias de acesso para combate a incêndios. O espaço livre externo ao redor da unidade afeta a manutenção tanto quanto o layout interno. Se um dos lados não puder ser totalmente aberto após a instalação, algumas tarefas de substituição poderão tornar-se muito mais complexas do que o previsto.

Algumas questões de layout que vale a pena fazer desde o início

• É possível isolar e realizar a manutenção dos componentes principais sem desligar todo o contêiner?
• As unidades de refrigeração, bombas, filtros ou coletores podem ser acessados sem atravessar zonas elétricas de alto risco?
• Há espaço interno e externo suficiente para a substituição segura de módulos ou equipamentos auxiliares?
• Os operadores conseguem ler rapidamente alarmes, etiquetas e indicadores de status em condições de pouca luz ou de emergência?
• O local instalado deixa espaço para portas, trajetos de içamento e acesso para resposta a emergências?

Essas perguntas são simples, mas tendem a revelar se um projeto foi desenvolvido para a operação real ou apenas para a montagem na fábrica.

A conexão com o transformador muda a análise

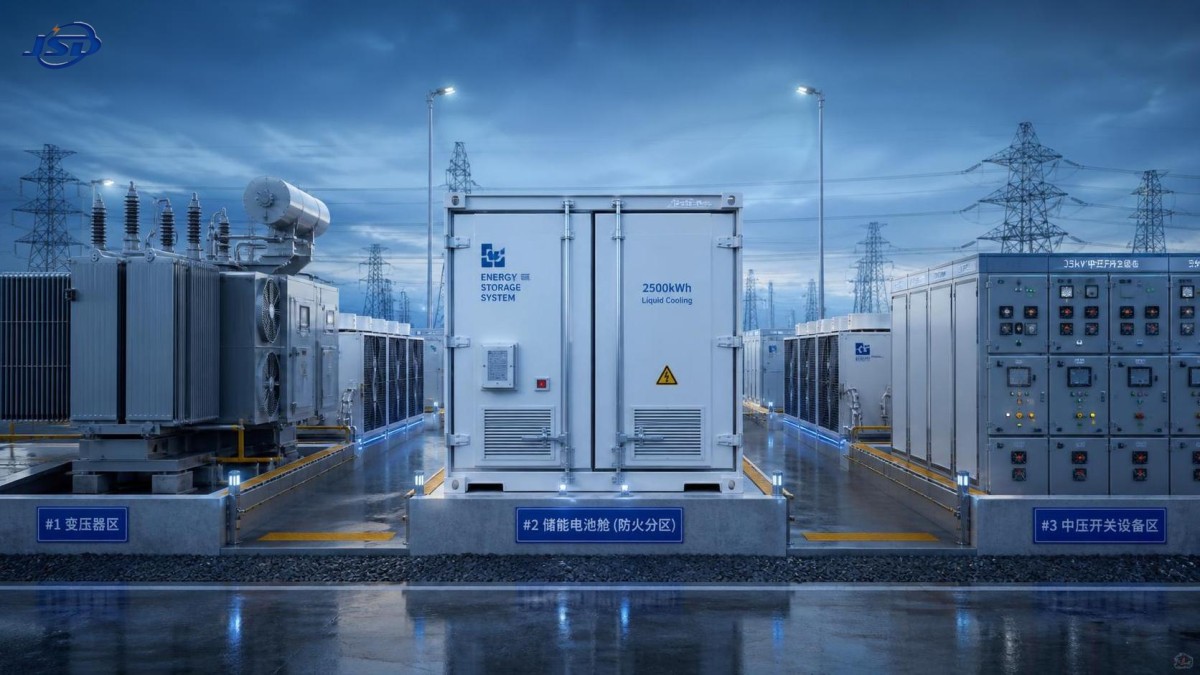

Na indústria de transformadores, os contêineres de baterias raramente são ativos independentes. Eles fazem parte de uma arquitetura elétrica mais ampla, que pode incluir transformadores elevadores, aparelhagens de média tensão, painéis de proteção e sistemas de controle no nível do local. Essa proximidade introduz considerações adicionais de projeto. Fontes de calor provenientes de equipamentos vizinhos, ambiente eletromagnético, distâncias de roteamento dos cabos, projeto de aterramento e coordenação da manutenção influenciam a configuração do contêiner.

Por exemplo, se o contêiner for posicionado muito próximo à exaustão de refrigeração do transformador ou em uma área com circulação de ar deficiente, o sistema interno de gerenciamento térmico poderá trabalhar mais do que o esperado. Se o layout exigir longos trechos de cabos CC ou CA com curvas inadequadas, a qualidade da instalação poderá ser prejudicada. Se as equipes de manutenção dos transformadores e dos sistemas de armazenamento precisarem do mesmo corredor de acesso, conflitos de programação se tornarão prováveis durante as paradas.

É nesse ponto que as empresas com experiência em equipamentos de transmissão e distribuição têm uma vantagem prática. Elas tendem a considerar o contêiner não como um produto em forma de caixa colocado no local, mas como parte de uma instalação elétrica coordenada. Essa mentalidade geralmente conduz a decisões melhores sobre interfaces, espaços livres e facilidade de manutenção a longo prazo.

Erros comuns de projeto que não aparecem em um desenho comercial

Um erro comum é priorizar excessivamente a densidade indicada na placa de identificação. Um contêiner de baterias densamente preenchido pode parecer eficiente na fase de aquisição, mas, se os técnicos tiverem acesso limitado a filtros, sensores ou coletores, a manutenção de rotina se tornará mais lenta e invasiva. Outro erro é presumir que todas as condições ambientais podem ser resolvidas pela seleção de uma unidade HVAC maior. Na realidade, a incidência solar, a poeira, a umidade, a altitude e a frequência de abertura das portas podem afetar o desempenho térmico de maneiras que um simples valor de capacidade não consegue representar.

Um terceiro erro é tratar a proteção contra incêndios como um pacote adicional. Quando os equipamentos de supressão são discutidos, a geometria do gabinete, o espaçamento entre racks e a disposição dos equipamentos já podem ter limitado o que é realisticamente possível alcançar. O resultado é um sistema aparentemente conforme, mas difícil de inspecionar e mais difícil de recuperar após um evento.

Também é importante ter cuidado com a linguagem das normas. Os projetos frequentemente fazem referência a estruturas internacionais ou locais de segurança, mas as implicações exatas do projeto ainda precisam ser confirmadas de acordo com o local específico, os requisitos das autoridades e a documentação do integrador. Essa análise deve ocorrer no início, e não depois que o layout do contêiner estiver definido.

Como é uma boa análise na fase inicial

Antes de selecionar ou aprovar um contêiner de baterias, é útil analisar em conjunto cinco aspectos: ciclo de trabalho esperado, clima local, filosofia de proteção contra incêndios, modelo de manutenção e interfaces do local. Se um desses aspectos estiver ausente, as escolhas de projeto poderão ser distorcidas. Um contêiner destinado a ciclos frequentes em um ambiente industrial quente não deve ser avaliado pela mesma lógica de um contêiner usado para um suporte de backup mais leve. Da mesma forma, um local com acesso restrito para técnicos exige uma abordagem de layout diferente daquela de um grande complexo de serviços públicos com espaço de manutenção dedicado.

Em alguns projetos, uma abordagem de gerenciamento térmico de maior especificação é justificada porque reduz a incerteza operacional ao longo do tempo. Em outros, uma arquitetura mais simples pode ser a melhor escolha se as condições de manutenção forem controladas e o perfil de operação for menos exigente. O objetivo não é buscar o conjunto de recursos mais avançado. É adequar o projeto do contêiner ao ambiente elétrico e de manutenção real.

A mesma perspectiva prática se aplica ao analisar ofertas integradas como o Sistema de armazenamento de energia em contêiner com refrigeração líquida de 1MW/2MWh. O valor não está apenas no nome, mas em saber se a lógica de refrigeração, a estratégia de proteção e o layout de manutenção do sistema são compatíveis com as condições reais de operação do projeto.

Um contêiner de baterias bem projetado não chama atenção para si todos os dias. Esse geralmente é o melhor sinal. Ele mantém as temperaturas estáveis, limita a escalada das falhas e permite que as pessoas trabalhem com segurança quando uma inspeção ou reparo é necessário. Se esses fundamentos forem tratados adequadamente na fase de projeto, o contêiner terá muito mais probabilidade de apoiar uma integração confiável do armazenamento de energia, em vez de se tornar seu ponto fraco.
