Un contenedor de baterías suele describirse como una caja llena de celdas, inversores, cables y sistemas de control. En la práctica, esa descripción no refleja lo esencial. La envolvente no es pasiva. Determina el comportamiento térmico, influye en las rutas de propagación del fuego, establece la rapidez con la que los técnicos pueden aislar las fallas y afecta a que el mantenimiento rutinario sea sencillo o disruptivo. En proyectos de servicios públicos, industriales y de infraestructura, estos detalles suelen ser importantes mucho antes de que el sistema alcance su capacidad nominal.

Por eso, la refrigeración, la protección contra incendios y la distribución de los accesos deben tratarse como un problema de diseño integrado, y no como tres listas de comprobación independientes. Un contenedor que ofrece un excelente control de temperatura, pero al que resulta difícil acceder de forma segura, puede encarecer el mantenimiento. Otro con un sólido sistema de extinción, pero con una planificación deficiente del flujo de aire, puede seguir desarrollando puntos calientes recurrentes. Asimismo, una distribución que maximiza la densidad de los equipos puede crear silenciosamente cuellos de botella para el servicio posteriormente, especialmente en proyectos con ventanas de inactividad reducidas.

Para las empresas que trabajan en aplicaciones de transmisión y distribución eléctrica y de nuevas energías, esta visión de sistemas resulta familiar. Jinshida Electric Power Technology Co., Ltd., por ejemplo, opera en un entorno en el que la fiabilidad del suministro eléctrico depende no solo de los equipos eléctricos principales, sino también de cómo se comportan estos equipos en condiciones operativas reales. En el almacenamiento de energía, el contenedor de baterías pasa a formar parte de esa ecuación de fiabilidad.

La refrigeración no consiste únicamente en mantener bajas las temperaturas

Cuando se evalúa por primera vez un contenedor de baterías, suele plantearse una pregunta sencilla: ¿refrigeración por aire o refrigeración líquida? Parece ser la decisión clave, pero la pregunta más adecuada es cómo gestiona el contenedor la uniformidad de la temperatura. Las celdas no envejecen únicamente porque se calienten; también envejecen de forma desigual cuando distintos racks o módulos funcionan a temperaturas diferentes durante largos periodos. Este desequilibrio térmico puede manifestarse como una reducción de la capacidad utilizable, límites operativos más conservadores o alarmas recurrentes que parecen aleatorias hasta que alguien traza la distribución de temperatura dentro de la envolvente.

La refrigeración por aire puede funcionar bien en determinadas aplicaciones, especialmente cuando la densidad de potencia es moderada y las condiciones ambientales no son extremas. Sin embargo, los sistemas de aire dependen en gran medida del diseño de los conductos, la separación entre racks, las rutas de retorno del aire, el estado de los filtros y la sencilla realidad de que el flujo de aire sigue el camino de menor resistencia. Si un pasillo es más fácil de refrigerar que otro, el contenedor puede parecer conforme sobre el papel y, aun así, desarrollar bolsas de calor localizadas.

La refrigeración líquida proporciona un control térmico más preciso y se elige cada vez más para sistemas de mayor densidad. La contrapartida resulta evidente para cualquiera que haya trabajado durante años con equipos eléctricos: cuando se incorpora líquido al diseño, la integridad del sellado, el trazado de las mangueras, el riesgo de condensación, el aislamiento para el mantenimiento y la detección de fugas pasan a formar parte de la conversación sobre seguridad. La refrigeración líquida no es automáticamente mejor en todos los proyectos. Normalmente es mejor cuando el ciclo de trabajo, la densidad energética y el perfil ambiental justifican la complejidad adicional.

Una revisión práctica debería incluir más que la capacidad nominal de refrigeración. Conviene preguntar dónde es probable que se encuentren los componentes más calientes durante la carga y descarga máximas, cómo se detecta la temperatura a nivel de rack, qué ocurre si falla una unidad de refrigeración y si el mantenimiento puede realizarse sin exponer todo el contenedor a una variación térmica. No son detalles menores. Determinan si un evento térmico se mantiene controlable o se convierte en un problema de fiabilidad.

Esta es una de las razones por las que los productos de almacenamiento en contenedores diseñados para aplicaciones exigentes de red e industriales suelen orientarse hacia la gestión térmica integrada. Un sistema como Sistema de almacenamiento de energía en contenedor con refrigeración líquida de 1MW/2MWh refleja esta tendencia, no porque la refrigeración líquida esté de moda, sino porque determinados perfiles operativos necesitan una extracción de calor más estable en toda la envolvente.

La protección contra incendios comienza antes de seleccionar el equipo de extinción

La protección contra incendios en un contenedor de baterías suele reducirse a un debate sobre detectores, unidades de aerosol, supresión mediante gas o soluciones basadas en agua. Eso es solo una parte de la cuestión. Una estrategia contra incendios fiable comienza con la prevención y el comportamiento de los compartimentos: cómo se detectan las fallas en una fase temprana, cómo se gestionan los gases producidos por el descontrol térmico, cómo se limita la propagación entre módulos y cómo responde la envolvente si aumenta la presión.

En otras palabras, la primera capa de protección contra incendios es la disciplina de diseño. El tendido de cables debe evitar la acumulación innecesaria de calor. Los racks de baterías no deben estar tan juntos que resulte imposible inspeccionarlos. Los equipos de control sensibles no deben colocarse en lugares donde el humo, los gases corrosivos o el calor procedente de un incidente en un solo rack puedan desactivar toda la cadena de protección. Incluso la dirección de apertura de las puertas y la ruta de evacuación de emergencia merecen atención, ya que el personal de servicio puede necesitar salir rápidamente en condiciones de baja visibilidad.

La detección también merece un análisis más preciso del que suele recibir. La detección de humo, la detección de calor y la monitorización de gases liberados no responden en la misma fase de un evento. La combinación adecuada depende de la química de las celdas, la disposición de los racks, la estrategia de ventilación y la filosofía de protección exigida por el proyecto. Esta parte normalmente debe verificarse con respecto al código local aplicable, los requisitos de la aseguradora y la arquitectura de seguridad del integrador del sistema. No existe una plantilla universal que se adapte a todos los emplazamientos.

La extinción en sí debe evaluarse con expectativas moderadas. En los incidentes relacionados con baterías, la extinción puede controlar un incendio secundario, reducir la propagación o ganar tiempo para la respuesta de emergencia. Puede no “resolver” un evento interno de una celda de la manera que imaginan los no especialistas. Por eso, las rutas de ventilación, la separación de compartimentos, la lógica de parada de emergencia y los procedimientos de acceso posteriores al evento deben revisarse conjuntamente. Un contenedor capaz de detectar y aislar rápidamente suele estar en mejor posición que uno que depende principalmente de un llamativo sistema de extinción.

La distribución de los accesos es donde la teoría del diseño se encuentra con el trabajo diario

La distribución de los accesos parece un asunto cotidiano, precisamente por eso suele subestimarse. Sin embargo, muchos problemas de campo evitables comienzan aquí. Si los técnicos no pueden acceder cómodamente a interruptores, válvulas, paneles de comunicación, sensores y puntos de conexión de los racks, aumenta el tiempo de mantenimiento y tiende a aparecer el error humano. Las personas improvisan cuando la distribución original resulta incómoda. En entornos de equipos eléctricos, la improvisación rara vez es una señal de buen diseño.

Un contenedor de baterías útil debe permitir un desplazamiento seguro, una línea de visión clara hacia los indicadores y una separación razonable entre las zonas de alta tensión y los puntos de servicio rutinario. Los dispositivos de parada de emergencia, los paneles de estado del sistema contra incendios y las interfaces relacionadas con el BMS deben ser fáciles de identificar sin tener que adentrarse demasiado en una zona potencialmente peligrosa. Si el proyecto prevé inspecciones frecuentes, la ubicación de las puertas, el ancho de los pasillos, la iluminación y la altura de las bandejas portacables son más importantes de lo que sugieren las imágenes de los folletos.

También existe una transición del transporte a la operación que los planificadores pasan por alto en ocasiones. Un contenedor puede ser dimensionalmente eficiente para el transporte, pero resultar incómodo una vez instalado cerca de transformadores, aparamenta, vallas o vías de acceso para bomberos. El espacio libre exterior alrededor de la unidad afecta al mantenimiento tanto como la distribución interior. Si uno de los lados no puede abrirse completamente después de la instalación, algunas tareas de sustitución pueden complicarse mucho más de lo previsto.

Algunas preguntas sobre la distribución que conviene plantear desde el principio

• ¿Se pueden aislar y reparar los componentes principales sin apagar todo el contenedor?
• ¿Se puede acceder a las unidades de refrigeración, bombas, filtros o colectores sin atravesar zonas eléctricas de alto riesgo?
• ¿Existe suficiente espacio libre interior y exterior para sustituir de forma segura módulos o equipos auxiliares?
• ¿Pueden los operadores leer rápidamente las alarmas, etiquetas e indicadores de estado en condiciones de poca luz o de emergencia?
• ¿El emplazamiento instalado deja espacio para las puertas, las rutas de elevación y el acceso de respuesta ante emergencias?

Estas preguntas son sencillas, pero suelen revelar si un diseño se desarrolló para la operación real o únicamente para el montaje en fábrica.

La conexión del transformador cambia el análisis

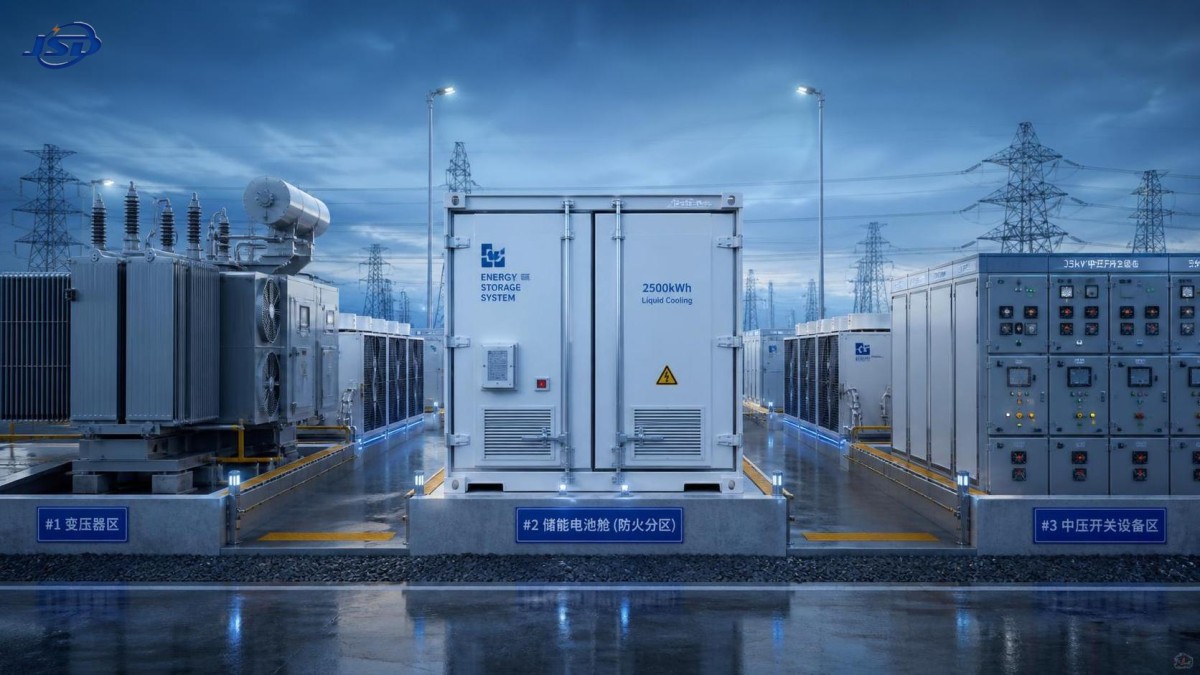

En la industria de los transformadores, los contenedores de baterías rara vez son activos independientes. Se integran en una arquitectura eléctrica más amplia que puede incluir transformadores elevadores, aparamenta de media tensión, paneles de protección y sistemas de control a nivel de emplazamiento. Esta proximidad introduce consideraciones de diseño adicionales. Las fuentes de calor de los equipos cercanos, el entorno electromagnético, las distancias de tendido de cables, el diseño de la puesta a tierra y la coordinación del mantenimiento influyen en la configuración del contenedor.

Por ejemplo, si el contenedor se coloca demasiado cerca de la descarga de refrigeración de un transformador o en una zona con una circulación de aire deficiente, el sistema interno de gestión térmica puede trabajar más de lo previsto. Si la distribución obliga a realizar tendidos largos de cables de CC o CA con curvas incómodas, la calidad de la instalación puede verse afectada. Si los equipos de mantenimiento de los transformadores y de los sistemas de almacenamiento necesitan utilizar el mismo corredor de acceso, es probable que surjan conflictos de programación durante las interrupciones del servicio.

Aquí es donde las empresas con experiencia en equipos de transmisión y distribución tienen una ventaja práctica. Tienden a considerar el contenedor no como un producto en una caja que se coloca en el emplazamiento, sino como parte de una instalación eléctrica coordinada. Esta mentalidad suele conducir a mejores decisiones sobre las interfaces, los espacios libres y la facilidad de mantenimiento a largo plazo.

Errores habituales de diseño que no aparecen en un plano comercial

Un error habitual es dar demasiada prioridad a la densidad indicada en la placa de características. Un contenedor de baterías densamente compactado puede parecer eficiente durante la fase de adquisición, pero si los técnicos tienen un acceso limitado a filtros, sensores o colectores, el mantenimiento rutinario se vuelve más lento e invasivo. Otro error consiste en asumir que todas las condiciones ambientales pueden gestionarse seleccionando una unidad HVAC más grande. En realidad, la radiación solar, el polvo, la humedad, la altitud y la frecuencia de apertura de las puertas pueden afectar al rendimiento térmico de formas que una cifra básica de capacidad no refleja.

Un tercer error es tratar la protección contra incendios como un paquete añadido. Cuando se debate sobre el equipo de extinción, la geometría de la envolvente, la separación entre racks y la ubicación de los equipos pueden haber limitado ya lo que es realmente posible conseguir. El resultado es un sistema que parece conforme, pero que resulta difícil de inspeccionar y más complicado de recuperar después de un evento.

También conviene tener cuidado con el lenguaje de las normas. Los proyectos suelen hacer referencia a marcos de seguridad internacionales o locales, pero las implicaciones exactas del diseño aún deben confirmarse con respecto al emplazamiento específico, los requisitos de las autoridades y la documentación del integrador. Esta revisión debe realizarse pronto, no después de que la distribución del contenedor haya quedado fijada.

Cómo es una buena revisión en la fase inicial

Antes de seleccionar o aprobar un contenedor de baterías, resulta útil revisar conjuntamente cinco aspectos: el ciclo de trabajo previsto, el clima local, la filosofía de protección contra incendios, el modelo de mantenimiento y las interfaces del emplazamiento. Si falta uno de ellos, las decisiones de diseño pueden distorsionarse. Un contenedor destinado a ciclos frecuentes en un entorno industrial caluroso no debe evaluarse con el mismo criterio que uno utilizado para un respaldo de menor exigencia. Del mismo modo, un emplazamiento con acceso restringido para los técnicos requiere una concepción de la distribución diferente a la de un gran complejo de servicios públicos con un espacio de servicio específico.

En algunos proyectos, se justifica un enfoque de gestión térmica de mayores prestaciones porque reduce la incertidumbre operativa con el paso del tiempo. En otros, una arquitectura más sencilla puede ser la mejor opción si las condiciones de mantenimiento están controladas y el perfil operativo es menos exigente. El objetivo no es perseguir el conjunto de funciones más avanzado. Se trata de adaptar el diseño del contenedor al entorno eléctrico y de servicio real.

Este mismo enfoque práctico se aplica al analizar ofertas integradas como el Sistema de almacenamiento de energía en contenedor con refrigeración líquida de 1MW/2MWh. El valor no reside únicamente en la denominación, sino en si la lógica de refrigeración, la estrategia de protección y la distribución de servicio del sistema se ajustan a las condiciones operativas reales del proyecto.

Un contenedor de baterías bien diseñado no llama la atención sobre sí mismo todos los días. Esa suele ser la mejor señal. Mantiene estables las temperaturas, limita la escalada de las fallas y permite que las personas trabajen de forma segura cuando es necesario inspeccionar o reparar. Si estos aspectos básicos se resuelven correctamente en la fase de diseño, es mucho más probable que el contenedor contribuya a una integración fiable del almacenamiento de energía en lugar de convertirse en su punto débil.
