Principes fondamentaux de la conception des conteneurs de batteries : refroidissement, protection contre l’incendie et agencement des accès

Principes de base de la conception des conteneurs de batteries : refroidissement, protection incendie et agencement des accès

Un conteneur de batteries est souvent décrit comme une boîte remplie de cellules, d’onduleurs, de câbles et de systèmes de commande. En pratique, cette description passe à côté de l’essentiel. L’enveloppe n’est pas passive. Elle influence le comportement thermique, les voies de propagation des incendies, la rapidité avec laquelle les techniciens peuvent isoler les défauts et la facilité ou la complexité des opérations de maintenance courante. Dans les projets de services publics, industriels et d’infrastructures, ces détails sont généralement importants bien avant qu’un système n’atteigne sa capacité nominale.

C’est pourquoi le refroidissement, la protection incendie et l’agencement des accès doivent être considérés comme un problème de conception global plutôt que comme trois listes de contrôle distinctes. Un conteneur offrant une excellente régulation de la température mais difficile d’accès en toute sécurité peut devenir coûteux à entretenir. Un autre doté d’un système d’extinction performant mais d’une mauvaise gestion des flux d’air peut continuer à présenter des points chauds récurrents. De même, une configuration maximisant la densité des équipements peut créer discrètement des goulots d’étranglement pour les interventions ultérieures, notamment lorsque les fenêtres d’arrêt sont limitées.

Pour les entreprises actives dans les applications de transport et de distribution d’électricité ainsi que dans les nouvelles énergies, cette vision systémique est familière. Jinshida Electric Power Technology Co., Ltd., par exemple, évolue dans un environnement où la fiabilité de l’alimentation électrique dépend non seulement des équipements électriques essentiels, mais aussi du comportement de ces équipements dans des conditions réelles d’exploitation. Dans le domaine du stockage d’énergie, le conteneur de batteries fait partie intégrante de cette équation de fiabilité.

Le refroidissement ne consiste pas seulement à maintenir de basses températures

Lorsqu’ils évaluent pour la première fois un conteneur de batteries, les utilisateurs posent souvent une question simple : refroidissement par air ou refroidissement liquide ? Cela semble être la décision essentielle, mais la meilleure question consiste à se demander comment le conteneur assure l’uniformité de la température. Les cellules ne vieillissent pas uniquement parce qu’elles chauffent ; elles vieillissent également de manière inégale lorsque différents racks ou modules fonctionnent à des températures différentes pendant de longues périodes. Ce déséquilibre thermique peut se traduire par une réduction de la capacité utilisable, des limites de fonctionnement plus prudentes ou des alarmes récurrentes qui semblent aléatoires jusqu’à ce que quelqu’un cartographie la répartition des températures à l’intérieur de l’enveloppe.

Le refroidissement par air peut être efficace dans certaines applications, notamment lorsque la densité de puissance est modérée et que les conditions ambiantes ne sont pas extrêmes. Toutefois, les systèmes à air dépendent fortement de la conception des conduits, de l’espacement entre les racks, des voies de retour de l’air, de l’état des filtres et de la simple réalité selon laquelle l’air suit le chemin offrant le moins de résistance. Si une allée est plus facile à refroidir qu’une autre, le conteneur peut sembler conforme sur le papier tout en développant des poches de chaleur localisées.

Le refroidissement liquide offre un contrôle thermique plus précis et est de plus en plus choisi pour les systèmes à haute densité. Le compromis est évident pour toute personne ayant travaillé pendant des années à proximité d’équipements électriques : dès qu’un liquide entre dans la conception, l’intégrité de l’étanchéité, le cheminement des flexibles, le risque de condensation, l’isolement lors des interventions et la détection des fuites deviennent des éléments de la réflexion sur la sécurité. Le refroidissement liquide n’est pas automatiquement la meilleure solution pour chaque projet. Il est généralement préférable lorsque le cycle de fonctionnement, la densité énergétique et le profil ambiant justifient cette complexité supplémentaire.

Une évaluation pratique doit aller au-delà de la capacité nominale de refroidissement. Il convient de déterminer où les composants les plus chauds sont susceptibles de se trouver pendant les phases de charge et de décharge maximales, comment la température est mesurée au niveau des racks, ce qui se passe en cas de défaillance d’une unité de refroidissement et si la maintenance peut être effectuée sans exposer l’ensemble du conteneur à une dérive thermique. Il ne s’agit pas de détails secondaires. Ils déterminent si un événement thermique reste maîtrisable ou évolue en problème de fiabilité.

C’est l’une des raisons pour lesquelles les produits de stockage en conteneur conçus pour les applications exigeantes des réseaux électriques et de l’industrie s’orientent souvent vers une gestion thermique intégrée. Un système tel que le système de stockage d’énergie en conteneur de 1 MW/2 MWh avec refroidissement liquide illustre cette tendance, non pas parce que le refroidissement liquide serait à la mode, mais parce que certains profils d’exploitation nécessitent une évacuation de la chaleur plus stable dans l’ensemble de l’enveloppe.

La protection incendie commence avant même le choix des équipements d’extinction

La protection incendie d’un conteneur de batteries est souvent réduite à un débat sur les détecteurs, les dispositifs à aérosol, l’extinction par gaz ou les solutions à base d’eau. Ce n’est qu’une partie du sujet. Une stratégie incendie crédible commence par la prévention et le comportement des compartiments : détection précoce des défauts, gestion des gaz issus de l’emballement thermique, limitation de la propagation entre les modules et réaction de l’enveloppe en cas d’augmentation de la pression.

Autrement dit, la première couche de protection incendie repose sur la rigueur de la conception. Le cheminement des câbles doit éviter toute accumulation de chaleur évitable. Les racks de batteries ne doivent pas être disposés si serrés que l’inspection en devient impossible. Les équipements de commande sensibles ne doivent pas être placés à un endroit où la fumée, les gaz corrosifs ou la chaleur provenant d’un incident affectant un seul rack pourraient mettre hors service toute la chaîne de protection. Même le sens d’ouverture des portes et le chemin d’évacuation d’urgence méritent une attention particulière, car le personnel de maintenance peut devoir sortir rapidement dans des conditions de faible visibilité.

La détection mérite également une analyse plus nuancée qu’elle ne reçoit habituellement. La détection de fumée, la détection de chaleur et la surveillance des gaz de dégazage ne réagissent pas au même stade d’un événement. La combinaison appropriée dépend de la chimie des cellules, de la disposition des racks, de la stratégie de ventilation et de la philosophie de protection exigée par le projet. Cette partie doit généralement être vérifiée au regard de la réglementation locale applicable, des exigences de l’assureur et de l’architecture de sécurité de l’intégrateur du système. Il n’existe pas de modèle universel adapté à tous les sites.

Le système d’extinction lui-même doit être évalué avec des attentes mesurées. Lors d’un incident impliquant des batteries, l’extinction peut maîtriser un incendie secondaire, réduire la propagation ou gagner du temps pour l’intervention d’urgence. Elle ne « résout » pas nécessairement un événement interne affectant une cellule de la manière que pourraient l’imaginer les non-spécialistes. C’est pourquoi les voies d’évacuation, la séparation des compartiments, la logique d’arrêt d’urgence et les procédures d’accès après incident doivent être examinées ensemble. Un conteneur capable de détecter et d’isoler rapidement un incident est généralement mieux placé qu’un conteneur reposant principalement sur un dispositif d’extinction présenté comme spectaculaire.

L’agencement des accès est le point de rencontre entre la théorie de la conception et le travail quotidien

L’agencement des accès semble banal, ce qui explique précisément pourquoi il est souvent sous-estimé. Pourtant, de nombreux problèmes évitables sur le terrain commencent à cet endroit. Si les techniciens ne peuvent pas atteindre confortablement les disjoncteurs, les vannes, les panneaux de communication, les capteurs et les points de raccordement des racks, la durée des opérations de maintenance augmente et les erreurs humaines ont tendance à suivre. Lorsque la configuration initiale est peu pratique, les intervenants improvisent. Dans les environnements d’équipements électriques, l’improvisation est rarement un signe de bonne conception.

Un conteneur de batteries bien conçu doit permettre des déplacements sûrs, une visibilité directe des indicateurs et une séparation raisonnable entre les zones haute tension et les points d’intervention courante. Les dispositifs d’arrêt d’urgence, les panneaux d’état du système incendie et les interfaces associées au BMS doivent être faciles à identifier sans devoir s’enfoncer dans une zone potentiellement dangereuse. Si le projet prévoit des inspections fréquentes, l’emplacement des portes, la largeur des allées, l’éclairage et la hauteur des chemins de câbles sont plus importants que ne le laissent penser les images des brochures.

Il existe également une transition entre le transport et l’exploitation que les planificateurs négligent parfois. Un conteneur peut être efficace sur le plan dimensionnel pour le transport, mais devenir peu pratique une fois installé à proximité de transformateurs, d’appareillages de commutation, de clôtures ou de voies d’accès incendie. Le dégagement extérieur autour de l’unité influence la maintenance autant que l’agencement intérieur. Si un côté ne peut pas être ouvert complètement après l’installation, certaines opérations de remplacement peuvent devenir bien plus complexes que prévu.

Quelques questions d’agencement à poser dès le début

• Les composants essentiels peuvent-ils être isolés et entretenus sans arrêter l’ensemble du conteneur ?
• Les unités de refroidissement, pompes, filtres ou collecteurs sont-ils accessibles sans traverser des zones électriques à haut risque ?
• Les dégagements intérieurs et extérieurs sont-ils suffisants pour remplacer en toute sécurité les modules ou les équipements auxiliaires ?
• Les opérateurs peuvent-ils lire rapidement les alarmes, les étiquettes et les indicateurs d’état dans des conditions de faible luminosité ou d’urgence ?
• Le site une fois installé laisse-t-il suffisamment d’espace pour les portes, les itinéraires de levage et l’accès des services d’urgence ?

Ces questions sont simples, mais elles tendent à révéler si une conception a été développée pour l’exploitation réelle ou uniquement pour l’assemblage en usine.

Le raccordement au transformateur modifie la réflexion

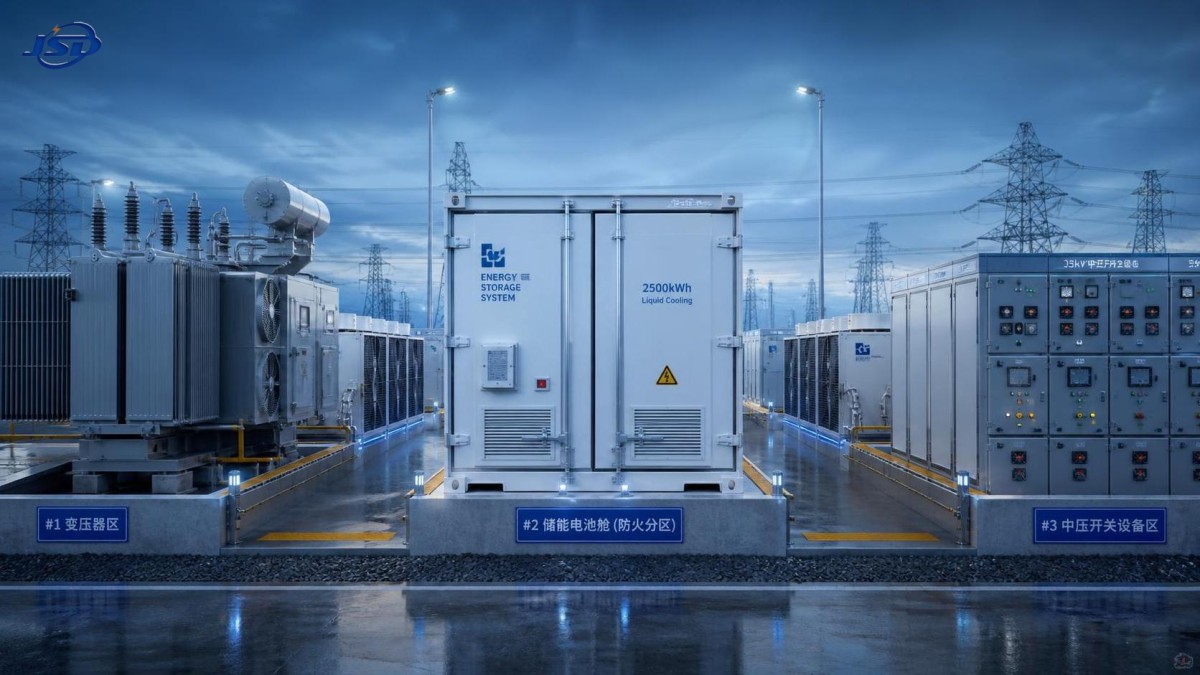

Dans l’industrie des transformateurs, les conteneurs de batteries sont rarement des équipements autonomes. Ils s’intègrent dans une architecture électrique plus large pouvant comprendre des transformateurs élévateurs, des appareillages moyenne tension, des panneaux de protection et des systèmes de commande au niveau du site. Cette proximité introduit des considérations de conception supplémentaires. Les sources de chaleur provenant des équipements voisins, l’environnement électromagnétique, les distances de cheminement des câbles, la conception de la mise à la terre et la coordination de la maintenance influencent tous la configuration du conteneur.

Par exemple, si le conteneur est placé trop près de l’évacuation d’air de refroidissement d’un transformateur ou dans une zone où la circulation de l’air est insuffisante, le système de gestion thermique interne peut devoir fonctionner davantage que prévu. Si la configuration impose de longues liaisons de câbles DC ou AC avec des courbures difficiles, la qualité de l’installation peut en pâtir. Si les équipes de maintenance des transformateurs et des systèmes de stockage doivent utiliser le même couloir d’accès, des conflits de planification deviennent probables pendant les arrêts.

C’est là que les entreprises expérimentées dans les équipements de transport et de distribution d’électricité disposent d’un avantage pratique. Elles ont tendance à considérer le conteneur non pas comme un produit en boîte simplement déposé sur le site, mais comme un élément d’une installation électrique coordonnée. Cette approche conduit généralement à de meilleures décisions concernant les interfaces, les dégagements et la facilité de maintenance à long terme.

Les erreurs courantes de conception qui n’apparaissent pas sur un plan commercial

Une erreur fréquente consiste à accorder une priorité excessive à la densité indiquée sur la plaque signalétique. Un conteneur de batteries très compact peut sembler efficace au stade des achats, mais si les techniciens disposent d’un accès limité aux filtres, aux capteurs ou aux collecteurs, la maintenance courante devient plus lente et plus intrusive. Une autre erreur consiste à supposer que toutes les conditions ambiantes peuvent être gérées simplement en sélectionnant une unité HVAC plus grande. En réalité, l’exposition solaire, la poussière, l’humidité, l’altitude et la fréquence d’ouverture des portes peuvent toutes affecter les performances thermiques d’une manière qu’une simple valeur de capacité ne permet pas de prendre en compte.

Une troisième erreur consiste à traiter la protection incendie comme un ensemble ajouté après coup. Lorsque les équipements d’extinction sont abordés, la géométrie de l’enveloppe, l’espacement des racks et l’emplacement des équipements peuvent déjà avoir limité ce qui est réellement réalisable. Il en résulte un système à l’apparence conforme, difficile à inspecter et plus difficile encore à remettre en état après un incident.

Il convient également d’être prudent avec la terminologie normative. Les projets font souvent référence à des cadres de sécurité internationaux ou locaux, mais les implications précises pour la conception doivent tout de même être confirmées au regard du site concerné, des exigences des autorités et de la documentation de l’intégrateur. Cette vérification doit intervenir suffisamment tôt, et non après le gel de l’agencement du conteneur.

À quoi ressemble une bonne analyse en phase initiale

Avant de sélectionner ou d’approuver un conteneur de batteries, il est utile d’examiner ensemble cinq éléments : le cycle de fonctionnement prévu, le climat local, la philosophie de protection incendie, le modèle de maintenance et les interfaces du site. Si l’un de ces éléments manque, les choix de conception peuvent être faussés. Un conteneur destiné à des cycles fréquents dans un environnement industriel chaud ne doit pas être évalué selon la même logique qu’un conteneur utilisé pour une alimentation de secours moins exigeante. De même, un site où l’accès des techniciens est restreint exige une approche différente de l’agencement par rapport à un grand complexe électrique disposant d’un espace de maintenance dédié.

Dans certains projets, une approche de gestion thermique à hautes spécifications se justifie parce qu’elle réduit l’incertitude opérationnelle au fil du temps. Dans d’autres, une architecture plus simple peut être préférable si les conditions de maintenance sont maîtrisées et si le profil d’exploitation est moins exigeant. L’objectif n’est pas de rechercher l’ensemble de fonctionnalités le plus avancé. Il s’agit d’adapter la conception du conteneur à l’environnement électrique et aux conditions réelles de maintenance.

Cette même approche pratique s’applique à l’évaluation d’offres intégrées telles que le système de stockage d’énergie en conteneur de 1 MW/2 MWh avec refroidissement liquide. La valeur ne réside pas dans la seule appellation, mais dans l’adéquation entre la logique de refroidissement, la stratégie de protection et l’agencement destiné à la maintenance du système avec les conditions réelles d’exploitation du projet.

Un conteneur de batteries bien conçu ne se fait pas remarquer chaque jour. C’est généralement le meilleur signe. Il maintient des températures stables, limite l’aggravation des défauts et permet aux intervenants de travailler en toute sécurité lorsqu’une inspection ou une réparation est nécessaire. Si ces éléments fondamentaux sont correctement pris en compte dès la phase de conception, le conteneur est beaucoup plus susceptible de contribuer à une intégration fiable du stockage d’énergie plutôt que d’en devenir le point faible.
