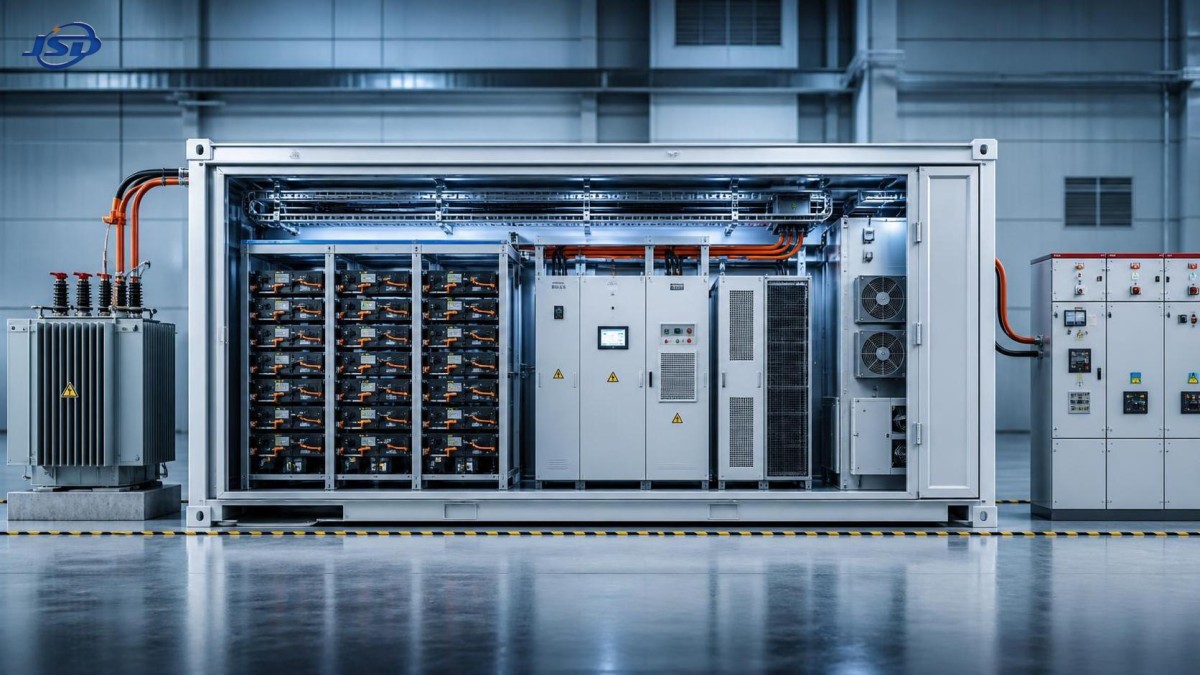

Объяснение компоновки контейнера BESS: как внутренняя конструкция влияет на безопасность и удобство обслуживания

Объяснение компоновки контейнера BESS: как внутренняя конструкция влияет на безопасность и удобство обслуживания

Для технических специалистов, оценивающих оборудование, грамотно спроектированный контейнер BESS — это не просто стальной корпус для аккумуляторов, силового преобразовательного оборудования и вспомогательных систем. Внутренняя компоновка определяет движение тепла, изоляцию неисправностей, скорость доступа специалистов к компонентам и практичность эксплуатации системы спустя годы работы. Решения по компоновке, которые на чертеже могут выглядеть незначительными, часто становятся определяющими на объекте — особенно если окна технического обслуживания ограничены, температура окружающей среды высока, а требования к надежности со стороны сети являются строгими.

Это особенно важно, когда система накопления энергии интегрируется с трансформаторами, распределительными устройствами и другим оборудованием электроснабжения. Во многих проектах контейнер не работает как самостоятельный продукт. Он становится частью более широкой электрической архитектуры, а значит, внутренняя конструкция должна обеспечивать организованную прокладку кабелей, согласование защит, стабильный тепловой режим и безопасное выполнение работ в реальных эксплуатационных условиях.

Почему компоновке следует уделять столько же внимания, сколько и химическому составу аккумуляторов

Покупатели часто начинают с выбора типа аккумуляторов, емкости, метода охлаждения и номинальной мощности PCS. Все это, безусловно, важно, однако именно компоновка превращает назначение системы в реальную эксплуатационную функцию. Контейнер может быть оснащен приемлемыми компонентами, но при этом создавать проблемы при обслуживании, если модули расположены слишком плотно, кабельные лотки пересекают зоны технического доступа или воздушный поток HVAC перекрывается конструктивными перегородками.

При практической оценке внутренняя компоновка обычно одновременно влияет на пять областей: тепловые характеристики, локализацию пожара и неисправностей, электрическое разделение, ремонтопригодность и эффективность монтажа. Эти факторы взаимосвязаны. Например, расширение прохода для обслуживания может улучшить доступ к стойкам и устройствам BMS, но одновременно изменить движение воздуха или уменьшить пространство для трубопроводов системы пожаротушения. Грамотная конструкция заключается не в максимизации одного показателя, а в обеспечении работоспособности системы в целом.

Расстояние между аккумуляторными стойками и тепловой путь

Внутри контейнера BESS тепло не исчезает только потому, что предусмотрено охлаждающее оборудование. Оно распространяется в соответствии с геометрией корпуса. Расстояние между стойками, зазор от боковых стенок, расположение воздухозаборников и возвратных каналов, а также размещение кабельных жгутов — все это влияет на равномерность охлаждения.

Одной из распространенных технических проблем является температурная стратификация. Если горячий воздух скапливается над верхними модулями или в задней части плотно расположенных рядов стоек, температурный разброс между элементами может увеличиваться. Это способно влиять на процесс балансировки и ускорять старение отдельных участков системы. Поэтому системы с воздушным охлаждением в значительной степени зависят от организованной внутренней прокладки и свободных каналов циркуляции. Специалистам следует запрашивать не только производительность HVAC, но и информацию о том, как эта производительность распределяется с учетом фактической внутренней компоновки.

Именно поэтому многие опытные производители рассматривают конструкцию корпуса, размещение аккумуляторов и управление тепловым режимом как единую инженерную задачу, а не как отдельные элементы закупки. Такие компании, как Jinshida Electric Power Technology Co., Ltd., имеющие опыт работы с оборудованием передачи и распределения электроэнергии, обычно рассматривают контейнер как часть более широкой электрической системы, в которой должны одновременно обеспечиваться запасы безопасности, стабильность теплового режима и доступность обслуживания наряду со стабильной передачей электроэнергии.

Проходы для обслуживания — это не бесполезно потраченное пространство

Одна из самых распространенных ошибок на раннем этапе оценки — рассматривать пространство проходов как неэффективное использование объема. На практике недостаточный доступ может очень быстро увеличить совокупную стоимость владения. Специалистам необходимо пространство для проверки соединений, замены датчиков, проверки подключений BMS, доступа к компонентам системы пожаротушения и безопасной изоляции неисправных участков. Если до устройства невозможно добраться без демонтажа соседних компонентов, система может быть ремонтопригодной только теоретически, но не на практике.

Это становится критически важным при размещении контейнеров на промышленных объектах или объектах инфраструктуры, где простой имеет последствия, выходящие за рамки самой системы накопления. Если система накопления энергии поддерживает технологическую нагрузку, питаемую от трансформатора, задержка вмешательства может повлиять на планирование работы оборудования, расположенного выше и ниже по цепи. Поэтому техническим командам следует проверять направление открывания дверей, рабочие зазоры, пространство для открытия панелей, освещение и маршрут, по которому специалист должен пройти для доступа к наиболее удаленным точкам обслуживания.

Полезное правило при проверке достаточно простое: к каждому компоненту, который регулярно осматривается, должен быть обеспечен доступ без частичного демонтажа, а к каждому компоненту, связанному с безопасностью, должен быть обеспечен доступ в рамках процедур изоляции при неисправности. Если конструкция не соответствует этому требованию, компоновка, вероятно, слишком плотная.

Прокладка кабелей — это вопрос безопасности, а не только аккуратности

Прокладке кабелей внутри контейнера BESS часто уделяют меньше внимания, чем размещению аккумуляторных модулей, однако она напрямую влияет на риск неисправностей и качество обслуживания. Силовые кабели, линии связи, заземляющие проводники и вспомогательная цепь управления не должны проходить по одному физическому маршруту без четкой логики разделения. Неправильная прокладка может усложнить поиск неисправностей, повысить вероятность механических повреждений и затруднить будущую модернизацию или замену деталей.

Специалистам следует проверять, обеспечено ли по возможности четкое разделение цепей постоянного тока, цепей переменного тока и низковольтной проводки управления. Также важны радиус изгиба, точки крепления, видимость маркировки и герметизация проходок. Если кабели пересекают вентиляционные каналы или перекрывают зону действия датчиков, компоновка уже создает вторичные риски.

Интеграция с трансформатором добавляет еще один аспект. В тех случаях, когда система накопления взаимодействует с повышающими трансформаторами или распределительным оборудованием, внешние точки вывода кабелей и внутренние оконцевания должны снижать механическую нагрузку, упрощать испытания и обеспечивать безопасную изоляцию. Компоновка, которая внутри выглядит компактной, может создать скопление кабелей на площадке, если логика ввода и вывода спроектирована неудачно.

Системы обнаружения и тушения пожара зависят от физической компоновки

Ни одну схему противопожарной защиты нельзя оценивать независимо от компоновки. Расположение датчиков, зона покрытия форсунок системы пожаротушения, пути отвода воздуха и границы отсеков зависят от геометрии пространства внутри корпуса. Если аккумуляторные стойки блокируют зоны реагирования датчиков или конструктивные перегородки создают застойные участки, обнаружение может происходить медленнее, чем предусмотрено. Если оборудование системы пожаротушения не может эффективно воздействовать на соответствующую зону, спецификация может выглядеть соответствующей требованиям на бумаге, но работать недостаточно эффективно в реальном происшествии.

Поскольку стандарты проекта и требования местных норм различаются, техническим специалистам следует проверять, каким образом производитель согласует компоновку корпуса с применимой проектной основой. Вполне обоснованно запросить объяснение расположения датчиков, расстояний между элементами, доступа к аварийному отключению и процедур технического обслуживания самой противопожарной системы. Вопрос заключается не только в том, «какая среда пожаротушения используется?», но и в том, «как внутренняя компоновка обеспечивает быстрое обнаружение, изоляцию и последующее обслуживание?»

Во многих системах средней мощности продукт с воздушным охлаждением, такой как 500kW/1MWh Air Cooling Container Energy Storage System, оценивается не только по номинальной мощности и энергоемкости, но и по тому, обеспечивает ли внутренняя компоновка достаточное разделение аккумуляторных секций, вспомогательных систем и зон обслуживания для предсказуемой работы в течение длительного времени.

Роль размещения вспомогательного оборудования

Именно вспомогательное оборудование часто определяет, будет ли система удобной в обслуживании. Блоки HVAC, шкафы управления, устройства BMS, панели пожарной защиты, осветительные приборы и датчики окружающей среды должны располагаться так, чтобы их можно было осматривать без приближения к находящимся под напряжением секциям на небезопасное расстояние. Если эти устройства втискиваются в оставшиеся свободные места, результатом обычно становятся более длительное обслуживание и повышенная вероятность ошибки персонала.

Есть и аспект надежности. Углы, подверженные образованию конденсата, зоны с высокой вибрацией и участки рециркуляции горячего воздуха плохо подходят для чувствительных систем управления. Техническим командам, сравнивающим поставщиков, следует оценивать, выглядит ли размещение вспомогательного оборудования продуманным на уровне всей системы или же оно выбрано лишь для удобства сборки.

Что следует проверять при техническом сравнении

Проверка компоновки становится более полезной, если выходит за рамки рекламных схем. Следующие вопросы обычно позволяют понять, разработана ли конструкция с учетом реальной эксплуатации:

• Могут ли специалисты получить доступ к аккумуляторным стойкам, узлам BMS и основным клеммам без демонтажа соседних сборочных узлов?
• Свободны ли воздушные каналы, нет ли очевидного конфликта между кабельными лотками, перегородками и циркуляцией HVAC?
• Обеспечено ли рациональное разделение проводки постоянного тока, переменного тока и цепей управления?
• Согласованы ли, по внешним признакам, схемы размещения датчиков и системы пожаротушения с физической компоновкой стоек?
• Видны ли точки аварийной изоляции и доступен ли к ним доступ в реалистичных рабочих условиях?
• Обеспечивает ли контейнер корректное взаимодействие с трансформаторами, распределительными устройствами и кабельной трассой на объекте?

Это не абстрактные пункты контрольного списка. Они влияют на скорость ввода в эксплуатацию, качество регулярных проверок и управляемость системы после нескольких лет циклических тепловых нагрузок, воздействия пыли и многократного доступа.

Почему культура производства остается важной после утверждения компоновки

Даже удачная конструкция может быть ослаблена непоследовательным производственным исполнением. Допуски кронштейнов, укладка кабелей, практика маркировки, качество герметизации и установка вспомогательных устройств — все это влияет на соответствие поставленного контейнера предусмотренной компоновке. Именно здесь строгая система управления качеством становится чем-то большим, чем корпоративное заявление. В проектах с энергетическим оборудованием важна повторяемость, поскольку небольшие отклонения при сборке могут изменить воздушный поток, зазоры и удобство проведения проверок.

Для поставщиков, имеющих опыт работы с оборудованием передачи и распределения электроэнергии, часто существует практическое преимущество: они склонны мыслить категориями электрических интерфейсов, логики защиты и долгосрочной стабильности на объекте, а не только упаковки оборудования внутри корпуса. Такой подход ценен при размещении систем накопления рядом с подстанциями, промышленными фидерами или объектами интеграции возобновляемой энергетики, где согласование оборудования так же важно, как и внутренняя компоновка аккумуляторов.

Сбалансированная компоновка обычно эффективнее максимально плотной

Иногда возникает желание выбрать конструкцию, позволяющую разместить максимальное количество энергии на минимальной площади. В некоторых случаях это действительно правильное решение. Однако плотность размещения следует сопоставлять с ремонтопригодностью, равномерностью теплового режима и безопасностью проведения работ. Немного менее компактный контейнер BESS может оказаться более надежным в течение всего срока службы, если он обеспечивает более аккуратную прокладку кабелей, лучший воздушный поток и более быструю изоляцию неисправностей.

Во время оценки этот компромисс следует обсуждать открыто. Если две системы имеют схожие основные характеристики, запросите чертежи внутренней компоновки, эксплуатационные зазоры, зонирование оборудования и логику технического обслуживания. Во многих случаях эти детали больше говорят о будущих реальных условиях эксплуатации, чем итоговое значение номинальной емкости.

Для команд, оценивающих контейнерные системы накопления, связанные с трансформаторами, поддержкой сети, промышленным электроснабжением или интеграцией новой энергетики, следующим шагом обычно является не общее сравнение поставщиков. Это проверка компоновки с учетом условий площадки, принципов эксплуатации, местных стандартов и методов технического обслуживания. Именно здесь удачные конструкции отличаются от просто компактных.
