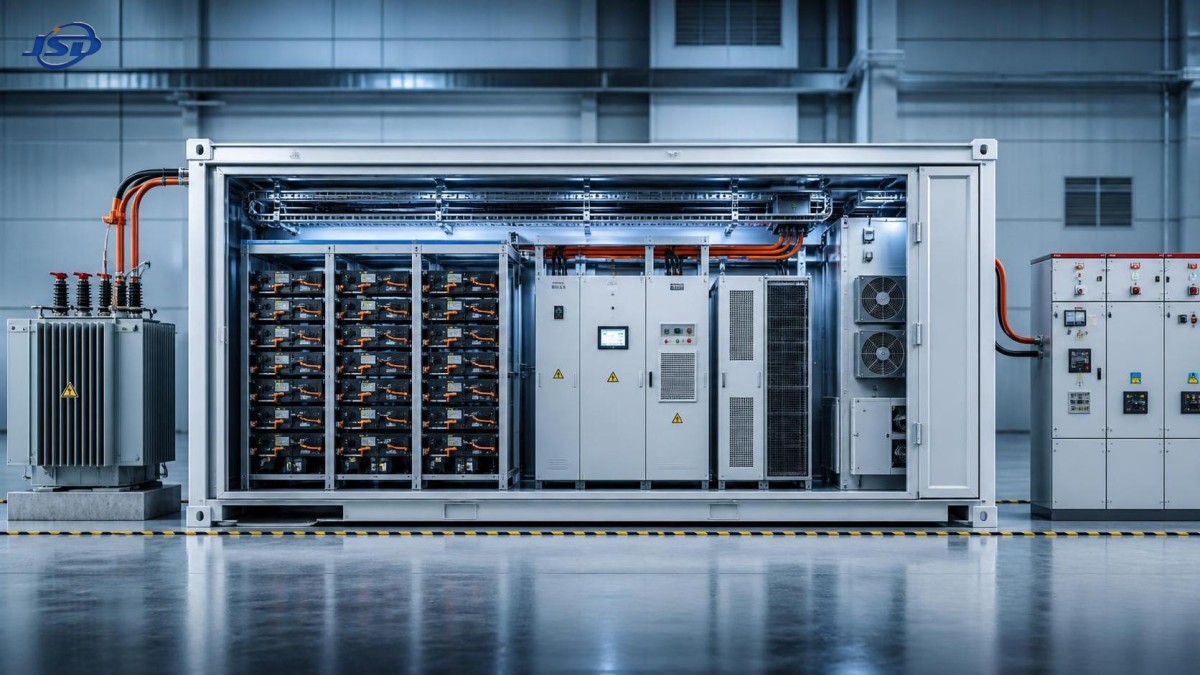

شرح تخطيط حاوية BESS: كيف يؤثر التصميم الداخلي على السلامة وقابلية الصيانة

شرح تصميم حاوية BESS: كيف يؤثر التصميم الداخلي على السلامة وقابلية الصيانة

بالنسبة إلى المقيمين الفنيين، فإن حاوية BESS المصممة جيدًا ليست مجرد غلاف فولاذي يحيط بالبطاريات ومعدات تحويل الطاقة والمعدات المساعدة. إذ يحدد الترتيب الداخلي كيفية انتقال الحرارة، وكيفية عزل الأعطال، وسرعة وصول الفنيين إلى المكونات، ومدى قابلية النظام للتشغيل العملي بعد سنوات من العمل. وغالبًا ما تصبح قرارات التصميم التي تبدو بسيطة على الرسم حاسمة في الموقع، لا سيما عندما تكون فترات الصيانة قصيرة، أو تكون درجات الحرارة المحيطة مرتفعة، أو تكون متطلبات موثوقية الشبكة صارمة.

وتزداد أهمية ذلك عندما يتم دمج تخزين الطاقة مع المحولات ومعدات المفاتيح الكهربائية وغيرها من أصول توزيع الطاقة. ففي العديد من المشاريع، لا تعمل الحاوية كمنتج مستقل، بل تصبح جزءًا من بنية كهربائية أوسع. وهذا يعني أن التصميم الداخلي يجب أن يدعم تنظيم الكابلات، وتنسيق الحماية، والاستقرار الحراري، والتدخل الآمن في ظل ظروف التشغيل الفعلية.

لماذا يستحق التصميم الداخلي القدر نفسه من الاهتمام الذي تحظى به كيمياء البطارية

غالبًا ما يبدأ المشترون بتحديد نوع البطارية، والسعة، وطريقة التبريد، وتصنيف PCS. وهذه العوامل مهمة بوضوح، إلا أن التصميم الداخلي هو المكان الذي تتحول فيه أهداف النظام إلى واقع تشغيلي. فقد تستخدم الحاوية مكونات مقبولة، ومع ذلك تسبب مشكلات في الصيانة إذا كانت الوحدات متراصة بشكل مفرط، أو إذا عبرت حوامل الكابلات مسارات الصيانة، أو إذا أعاقت الحواجز الهيكلية تدفق الهواء في نظام HVAC.

وعمليًا، يؤثر التصميم الداخلي عادةً في خمسة مجالات في الوقت نفسه: الأداء الحراري، واحتواء الحرائق والأعطال، والفصل الكهربائي، وقابلية الصيانة، وكفاءة التركيب. وهذه العوامل مترابطة. فعلى سبيل المثال، قد يؤدي توسيع ممر الصيانة إلى تحسين الوصول إلى الرفوف وأجهزة BMS، لكنه قد يغير أيضًا سلوك تدفق الهواء أو يقلل المساحة المتاحة لأنابيب إخماد الحرائق. ولا يتمثل التصميم الجيد في تعظيم مؤشر واحد، بل في جعل النظام عمليًا ومتكاملًا ككل.

المسافة بين رفوف البطاريات ومسار الحرارة

داخل حاوية BESS، لا تختفي الحرارة لمجرد تحديد معدات التبريد. فهي تتبع هندسة الغلاف. وتؤثر المسافة بين الرفوف، والخلوص عن الجدران الجانبية، ومواقع دخول الهواء وعودته، وموضع حزم الكابلات، كلها في مدى انتظام التبريد أو عدم انتظامه.

ومن المخاوف الفنية الشائعة تدرج درجات الحرارة. فإذا تجمع الهواء الساخن فوق الوحدات العلوية أو في الجزء الخلفي من صفوف الرفوف الكثيفة، فقد يتسع اختلاف درجات حرارة الخلايا. وقد يؤثر ذلك في سلوك الموازنة، كما قد يسرّع التقادم في بعض أجزاء النظام. ولذلك تعتمد التصميمات المبردة بالهواء بدرجة كبيرة على تنظيم المسارات الداخلية وانفتاح مسارات دوران الهواء دون عوائق. ولا ينبغي للمقيمين أن يطلبوا فقط معرفة قدرة HVAC، بل ينبغي لهم أيضًا أن يسألوا عن كيفية توزيع هذه القدرة عبر الترتيب الداخلي الفعلي.

وهذا أحد أسباب تعامل العديد من المصنعين ذوي الخبرة مع تصميم الغلاف، وترتيب البطاريات، والإدارة الحرارية باعتبارها مهمة هندسية منسقة، وليس عناصر شراء منفصلة. فالشركات مثل Jinshida Electric Power Technology Co., Ltd.، التي تمتلك خبرة في معدات نقل وتوزيع الطاقة، تتعامل عادةً مع الحاوية باعتبارها جزءًا من نظام كهربائي أوسع، حيث يجب أن تتعايش هوامش السلامة، والاتساق الحراري، وإمكانية الوصول للصيانة مع إمداد الطاقة المستقر.

ممرات الصيانة ليست مساحة مهدرة

من أسهل الأخطاء في التقييم المبكر اعتبار مساحة الممرات عدم كفاءة في استغلال الحيز. لكن في الواقع، يمكن أن يؤدي الوصول غير الكافي إلى زيادة تكلفة دورة الحياة بسرعة كبيرة. إذ يحتاج الفنيون إلى مساحة لفحص نقاط التوصيل، واستبدال المستشعرات، والتحقق من توصيلات BMS، والوصول إلى مكونات نظام الحماية من الحرائق، وعزل الأجزاء المعطلة بأمان. وإذا لم يتمكن الشخص من الوصول إلى جهاز ما دون إزالة الأجزاء المجاورة، فقد يكون النظام قابلًا للصيانة نظريًا، لكنه غير عملي من الناحية الفعلية.

وتصبح هذه المسألة حاسمة عند نشر الحاويات في المشاريع الصناعية أو مشاريع البنية التحتية، حيث يكون للتوقف عن العمل تبعات تشغيلية تتجاوز أصل التخزين نفسه. فإذا كان نظام تخزين الطاقة يدعم حملًا صناعيًا يغذيه محول، فقد يؤثر التدخل المتأخر في تخطيط المعدات الموجودة قبل النظام وبعده. ولذلك ينبغي للفرق الفنية مراجعة اتجاه فتح الأبواب، والخلوص اللازم للعمل، ومساحة فتح اللوحات، والإضاءة، والمسار الذي يجب أن يسلكه الفني للوصول إلى أبعد نقاط الصيانة.

وتتمثل إحدى القواعد المفيدة أثناء المراجعة في الآتي: يجب أن يكون كل مكوّن يخضع للفحص المتكرر قابلًا للوصول إليه دون تفكيك جزئي، كما يجب أن يكون كل مكوّن حرج للسلامة قابلًا للوصول إليه ضمن إجراءات عزل الأعطال. وإذا لم يستطع التصميم تلبية هذا الاختبار، فمن المرجح أن يكون التصميم الداخلي كثيفًا أكثر من اللازم.

توجيه الكابلات مسألة سلامة، وليس مجرد مسألة ترتيب

غالبًا ما يحظى توجيه الكابلات داخل حاوية BESS باهتمام أقل من ترتيب وحدات البطاريات، إلا أن له آثارًا مباشرة على مخاطر الأعطال وجودة الصيانة. وينبغي ألا تتنافس كابلات الطاقة، وخطوط الاتصال، وموصلات التأريض، وأسلاك التحكم المساعدة على المسار المادي نفسه دون منطق واضح للفصل. فقد يجعل التوجيه السيئ استكشاف الأعطال وإصلاحها أكثر صعوبة، ويزيد احتمال حدوث أضرار ميكانيكية، ويعقد عمليات التحديث المستقبلية أو استبدال الأجزاء.

وينبغي للمقيمين البحث عن فصل واضح، حيثما كان ذلك عمليًا، بين دوائر طاقة DC ودوائر AC وأسلاك التحكم منخفضة الجهد. كما أن نصف قطر الانحناء، ونقاط التثبيت، ووضوح الملصقات، وإحكام إغلاق نقاط الاختراق، كلها أمور مهمة أيضًا. فإذا عبرت الكابلات مسارات التهوية أو أعاقت نطاق تغطية الكاشفات، فإن التصميم الداخلي يكون قد أوجد بالفعل مخاطر ثانوية.

ويضيف دمج المحولات طبقة أخرى من المتطلبات. فعندما يتصل نظام التخزين بمحولات رفع الجهد أو بمعدات التوزيع، ينبغي أن تقلل نقاط خروج الكابلات الخارجية ونقاط التوصيل الداخلية من الإجهاد، وأن تبسط الاختبار، وأن تدعم العزل الآمن. وقد يبدو التصميم الداخلي مضغوطًا داخل الحاوية، لكنه قد يؤدي إلى ازدحام كابلات الموقع خارجها إذا لم يتم التخطيط لمنطق الدخول والخروج جيدًا.

يعتمد كشف الحرائق وإخمادها على الترتيب المادي

لا ينبغي تقييم أي مخطط للحماية من الحرائق بصورة مستقلة عن التصميم الداخلي. فمواضع الكاشفات، وتغطية فوهات الإخماد، ومسارات التهوية، وحدود المقصورات، تعتمد جميعها على الهندسة الداخلية للغلاف. وإذا حجبت رفوف البطاريات مناطق استجابة المستشعرات أو أنشأت الحواجز الهيكلية جيوبًا راكدة، فقد يكون الكشف أبطأ من المستوى المقصود. وإذا تعذر على معدات الإخماد الوصول بفعالية إلى المنطقة المعنية، فقد تبدو المواصفة متوافقة على الورق، لكنها تؤدي أداءً أقل من المطلوب في حادث فعلي.

ونظرًا إلى اختلاف معايير المشاريع ومتطلبات القوانين المحلية، ينبغي للمراجعين الفنيين التحقق من كيفية مواءمة المصنع لتصميم الحاوية الداخلي مع أساس التصميم المعمول به. ومن المعقول طلب توضيح المنطق الكامن وراء مواقع الكاشفات، ومسافات الفصل، وإمكانية الوصول إلى نقاط الإيقاف في حالات الطوارئ، وإجراءات صيانة نظام الحماية من الحرائق نفسه. ولا يقتصر السؤال الصحيح على «ما هي وسيلة الإخماد المستخدمة؟»، بل يشمل أيضًا «كيف يدعم الترتيب الداخلي سرعة الكشف والعزل وقابلية الصيانة بعد الحادث؟».

وفي العديد من التطبيقات متوسطة الحجم، لا يتم تقييم منتج مبرد بالهواء مثل 500kW/1MWh Air Cooling Container Energy Storage System من حيث تصنيف القدرة والطاقة فحسب، بل أيضًا من حيث ما إذا كان الترتيب الداخلي يوفر فصلًا كافيًا بين أقسام البطاريات والمعدات المساعدة ومناطق الصيانة، بما يدعم التشغيل المتوقع والمستقر بمرور الوقت.

دور موضع المعدات المساعدة

غالبًا ما تكون المعدات المساعدة هي العامل الذي يحدد قابلية الصيانة. وينبغي وضع وحدات HVAC، وخزائن التحكم، وأجهزة BMS، ولوحات الحماية من الحرائق، والإضاءة، والمستشعرات البيئية بحيث يمكن فحصها دون الاقتراب بشكل غير آمن من الأجزاء المكهربة. وعندما يتم حشر هذه الأجهزة في المساحات المتبقية، تكون النتيجة عادةً إطالة وقت الصيانة وزيادة احتمال الخطأ البشري.

وهناك أيضًا جانب يتعلق بالموثوقية. فالأركان المعرضة للتكاثف، والمواقع ذات الاهتزازات العالية، ومناطق إعادة تدوير الهواء الساخن، خيارات غير مناسبة لوحدات التحكم الحساسة. وينبغي للفرق الفنية التي تقارن بين الموردين أن تفحص ما إذا كان موضع المعدات المساعدة يبدو مقصودًا ومبنيًا على مستوى النظام، أم أنه مجرد خيار مريح أثناء التجميع.

ما ينبغي مراجعته أثناء المقارنة الفنية

تصبح مراجعة التصميم الداخلي أكثر فائدة عندما تتجاوز مخططات الكتيبات التعريفية. وعادةً ما تكشف الأسئلة التالية ما إذا كان التصميم قد تم تطويره مع مراعاة التشغيل:

• هل يستطيع الفنيون الوصول إلى رفوف البطاريات، وعُقد BMS، ونقاط التوصيل الرئيسية دون إزالة التجميعات المجاورة؟
• هل مسارات تدفق الهواء واضحة، دون وجود تعارض ظاهر بين حوامل الكابلات والحواجز ودوران HVAC؟
• هل يوجد فصل منطقي بين أسلاك DC وAC وأسلاك التحكم؟
• هل تبدو مخططات الكاشفات والإخماد منسقة مع الترتيب الفعلي للرفوف؟
• هل نقاط العزل في حالات الطوارئ ظاهرة ويمكن الوصول إليها في ظروف العمل الواقعية؟
• هل تتصل الحاوية بشكل منظم بالمحولات ومعدات المفاتيح الكهربائية ومسارات كابلات الموقع؟

هذه ليست عناصر مجردة في قائمة تحقق، بل تؤثر في سرعة التشغيل الأولي، وجودة الفحص الدوري، ومدى سهولة إدارة النظام بعد عدة سنوات من دورات التسخين والتبريد، والتعرض للغبار، وتكرار عمليات الوصول.

لماذا تظل منهجية التصنيع مهمة بعد اعتماد التصميم الداخلي

حتى التصميم القوي قد تضعفه عمليات التصنيع غير المتسقة. فسماحات الحوامل، وترتيب الكابلات، وممارسات وضع الملصقات، وجودة الإحكام، وتركيب الأجهزة المساعدة، كلها عوامل تؤثر في مدى تطابق الحاوية المسلّمة مع التصميم الداخلي المقصود. وهنا يصبح نظام إدارة الجودة الصارم أكثر من مجرد بيان مؤسسي. ففي مشاريع معدات الطاقة، تكتسب قابلية التكرار أهمية كبيرة، لأن الانحرافات الصغيرة في التجميع قد تغير تدفق الهواء، والخلوصات، وسهولة الفحص.

وبالنسبة إلى الموردين ذوي الخبرة في معدات نقل وتوزيع الطاقة، غالبًا ما توجد ميزة عملية؛ إذ يميلون إلى التفكير من منظور الواجهات الكهربائية، ومنطق الحماية، والاستقرار طويل الأمد في الموقع، وليس من منظور تغليف الحاوية وحده. وتكتسب هذه العقلية قيمة كبيرة عند نشر أنظمة التخزين بجوار المحطات الفرعية، أو مغذيات المنشآت الصناعية، أو مشاريع دمج الطاقة المتجددة، حيث لا تقل أهمية تنسيق المعدات عن أهمية ترتيب البطاريات الداخلي.

عادةً ما يتفوق التصميم الداخلي المتوازن على التصميم ذي الكثافة القصوى

من المغري تفضيل التصميم الذي يضع أكبر قدر من الطاقة في أصغر مساحة ممكنة. وفي بعض الأحيان يكون ذلك هو القرار الصحيح. لكن ينبغي موازنة الكثافة مع قابلية الصيانة، وانتظام درجات الحرارة، وسلامة التدخل. فقد تكون حاوية BESS الأقل إحكامًا قليلًا أكثر متانة على مدى دورة حياة الأصل إذا أتاحت توجيهًا أنظف للكابلات، وتدفقًا أفضل للهواء، وعزلًا أسرع للأعطال.

وينبغي مناقشة هذه المفاضلة بصراحة أثناء التقييم. فإذا بدا نظامان متشابهين في التصنيفات الرئيسية، فاطلبوا الاطلاع على رسومات الترتيب الداخلي، وخلوصات الصيانة، وتقسيم مناطق المعدات، ومنطق الصيانة. ففي كثير من الحالات، تكشف هذه التفاصيل عن واقع التشغيل المستقبلي أكثر مما يكشفه رقم السعة الإجمالي.

وبالنسبة إلى الفرق التي تراجع أنظمة التخزين الحاوية المرتبطة بالمحولات، أو دعم الشبكة، أو الطاقة الصناعية، أو دمج الطاقة الجديدة، فإن الخطوة التالية لا تكون عادةً مقارنة عامة بين الموردين، بل مراجعة خاصة بالتصميم الداخلي في ضوء ظروف الموقع، وفلسفة التشغيل، والمعايير المحلية، وممارسات الصيانة. وهنا تحديدًا تتميز التصميمات القوية عن التصميمات المدمجة فحسب.
