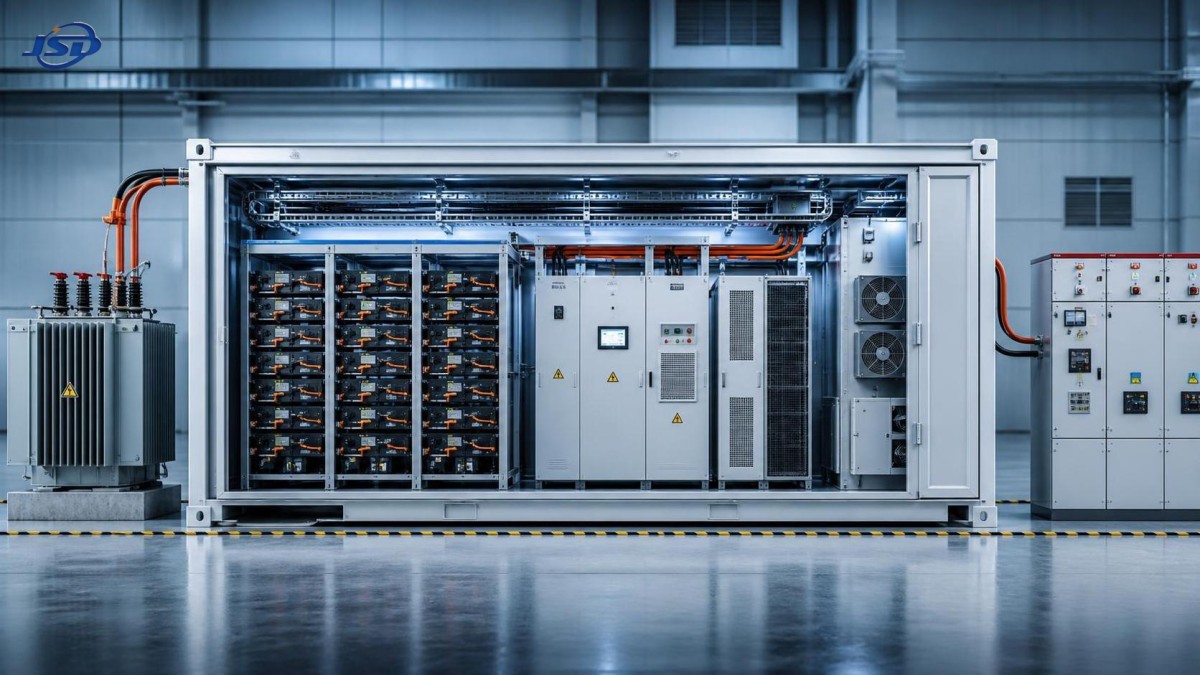

Layout do Contêiner BESS Explicado: Como o Design Interno Afeta a Segurança e a Facilidade de Manutenção

Explicação do layout de contêineres BESS: como o design interno afeta a segurança e a facilidade de manutenção

Para avaliadores técnicos, um contêiner BESS bem projetado não é apenas uma estrutura de aço ao redor de baterias, equipamentos de conversão de energia e sistemas auxiliares. A disposição interna determina como o calor se desloca, como as falhas são isoladas, a rapidez com que os técnicos podem acessar os componentes e a praticidade de operação do sistema após anos de funcionamento. Decisões de layout que parecem pequenas em um desenho frequentemente se tornam decisivas em campo—especialmente quando as janelas de manutenção são curtas, as temperaturas ambiente são elevadas ou as expectativas de confiabilidade do lado da rede são rigorosas.

Isso é ainda mais importante quando o armazenamento de energia é integrado a transformadores, equipamentos de manobra e outros ativos de distribuição de energia. Em muitos projetos, o contêiner não opera como um produto independente. Ele se torna parte de uma arquitetura elétrica mais ampla, o que significa que o design interno precisa oferecer suporte à organização dos cabos, à coordenação da proteção, à estabilidade térmica e à intervenção segura em condições operacionais reais.

Por que o layout merece tanta atenção quanto a química da bateria

Os compradores geralmente começam pelo tipo de bateria, capacidade, método de resfriamento e potência nominal do PCS. Esses fatores são obviamente importantes, mas é no layout que a intenção do sistema se transforma em realidade operacional. Um contêiner pode utilizar componentes aceitáveis e ainda assim criar problemas de manutenção se os módulos estiverem muito compactados, se as bandejas de cabos atravessarem os caminhos de manutenção ou se o fluxo de ar do HVAC for bloqueado por divisórias estruturais.

Nas avaliações práticas, o layout interno geralmente afeta simultaneamente cinco áreas: desempenho térmico, contenção de incêndios e falhas, segregação elétrica, facilidade de manutenção e eficiência de instalação. Esses fatores estão interligados. Por exemplo, ampliar um corredor de serviço pode melhorar o acesso aos racks e dispositivos BMS, mas também pode alterar o comportamento do fluxo de ar ou reduzir o espaço disponível para as tubulações do sistema de supressão de incêndio. Um bom design não consiste em maximizar uma única métrica; consiste em tornar o sistema funcional como um todo.

Espaçamento entre racks de baterias e o caminho térmico

Dentro de um contêiner BESS, o calor não desaparece apenas porque foi especificado um equipamento de resfriamento. Ele segue a geometria do invólucro. O espaçamento entre racks, a distância em relação às paredes laterais, a localização das entradas e retornos de ar e a disposição dos feixes de cabos influenciam se o resfriamento será uniforme ou irregular.

Uma preocupação técnica comum é a estratificação da temperatura. Se o ar quente se acumular acima dos módulos superiores ou na parte traseira de fileiras de racks densas, a variação da temperatura das células pode aumentar. Isso pode afetar o comportamento do balanceamento e acelerar o envelhecimento em algumas partes do sistema. Por isso, os designs refrigerados a ar dependem muito de um roteamento interno organizado e de caminhos de circulação desobstruídos. Os avaliadores não devem apenas solicitar a capacidade do HVAC; devem perguntar como essa capacidade é distribuída pela disposição interna real.

Essa é uma das razões pelas quais muitos fabricantes experientes tratam o design do invólucro, a disposição das baterias e o gerenciamento térmico como uma tarefa de engenharia coordenada, e não como itens de aquisição separados. Empresas como a Jinshida Electric Power Technology Co., Ltd., com experiência em equipamentos de transmissão e distribuição de energia, normalmente consideram o contêiner parte de um sistema elétrico mais amplo—no qual margens de segurança, uniformidade térmica e acesso para manutenção precisam coexistir com uma entrega estável de energia.

Corredores de serviço não são espaço desperdiçado

Um dos erros mais fáceis nas primeiras avaliações é tratar o espaço dos corredores como uma ineficiência de embalagem. Na realidade, o acesso inadequado pode aumentar rapidamente o custo do ciclo de vida. Os técnicos precisam de espaço para inspecionar terminações, substituir sensores, verificar conexões BMS, acessar componentes do sistema de incêndio e isolar com segurança as seções com falha. Se uma pessoa não consegue alcançar um dispositivo sem remover peças adjacentes, o sistema pode ser considerado manutenível em teoria, mas não na prática.

Isso se torna crítico quando os contêineres são instalados em projetos industriais ou de infraestrutura, nos quais o tempo de inatividade acarreta consequências operacionais que vão além do próprio ativo de armazenamento. Se o sistema de armazenamento de energia atender a uma carga de processo alimentada por transformador, uma intervenção atrasada poderá afetar o planejamento dos equipamentos a montante e a jusante. Portanto, as equipes técnicas devem revisar o sentido de abertura das portas, as folgas de trabalho, o espaço para abertura dos painéis, a iluminação e o percurso que um técnico precisa seguir para alcançar os pontos de manutenção mais profundos.

Uma regra útil durante a revisão é simples: todo componente inspecionado com frequência deve ser acessível sem desmontagem parcial, e todo componente crítico para a segurança deve ser acessível de acordo com os procedimentos de isolamento de falhas. Se o design não atender a esse teste, é provável que o layout esteja excessivamente compacto.

O roteamento dos cabos é uma questão de segurança, não apenas de organização

O roteamento dos cabos dentro de um contêiner BESS frequentemente recebe menos atenção do que a disposição dos módulos de bateria, mas tem implicações diretas para o risco de falhas e a qualidade da manutenção. Cabos de potência, linhas de comunicação, condutores de aterramento e fiação auxiliar de controle não devem competir pelo mesmo caminho físico sem uma lógica clara de segregação. Um roteamento inadequado pode dificultar a solução de problemas, aumentar a possibilidade de danos mecânicos e complicar futuras atualizações ou substituições de peças.

Os avaliadores devem procurar uma separação clara entre os circuitos de potência CC, os circuitos CA e a fiação de controle de baixa tensão sempre que possível. O raio de curvatura, os pontos de fixação, a visibilidade das identificações e a vedação das passagens também são importantes. Se os cabos atravessarem os caminhos de ventilação ou obstruírem a cobertura dos detectores, o layout já estará criando riscos secundários.

A integração com transformadores acrescenta outra camada de complexidade. Quando o sistema de armazenamento faz interface com transformadores elevadores ou equipamentos de distribuição, os pontos externos de saída dos cabos e as terminações internas devem reduzir tensões mecânicas, simplificar os testes e permitir um isolamento seguro. Um layout que parece compacto no interior pode criar congestionamento dos cabos no local de instalação se a lógica de entrada e saída for mal planejada.

A detecção e a supressão de incêndios dependem da disposição física

Nenhum esquema de proteção contra incêndio deve ser avaliado independentemente do layout. A disposição dos detectores, a cobertura dos bicos de supressão, os caminhos de ventilação e os limites dos compartimentos dependem da geometria interna do invólucro. Se os racks de baterias bloquearem as zonas de resposta dos sensores ou se as divisórias estruturais criarem áreas de ar estagnado, a detecção poderá ser mais lenta do que o previsto. Se o hardware de supressão não conseguir alcançar efetivamente a zona relevante, a especificação poderá parecer conforme no papel, mas apresentar desempenho inferior em um evento real.

Como os padrões de projeto e os requisitos dos códigos locais variam, os revisores técnicos devem verificar como o fabricante alinha o layout do invólucro à base de projeto aplicável. É razoável solicitar a lógica por trás da localização dos detectores, das distâncias de separação, do acesso ao desligamento de emergência e dos procedimentos de manutenção do próprio sistema de incêndio. A pergunta correta não é apenas "qual meio de supressão é utilizado?", mas também "como a disposição interna oferece suporte à detecção rápida, ao isolamento e à manutenção após um evento?"

Em muitas aplicações de médio porte, um produto refrigerado a ar, como oSistema de Armazenamento de Energia em Contêiner com Resfriamento a Ar de 500kW/1MWh, é avaliado não apenas pela potência e pela capacidade de energia, mas também por verificar se a disposição interna oferece separação suficiente entre as seções de baterias, os sistemas auxiliares e as zonas de serviço para garantir uma operação previsível ao longo do tempo.

O papel da disposição dos equipamentos auxiliares

Os sistemas auxiliares frequentemente determinam o sucesso ou o fracasso da facilidade de manutenção. Unidades HVAC, gabinetes de controle, dispositivos BMS, painéis de incêndio, iluminação e sensores ambientais devem ser posicionados de modo que possam ser inspecionados sem que seja necessário entrar em proximidade insegura com seções energizadas. Quando esses dispositivos são comprimidos em espaços remanescentes, o resultado geralmente é um tempo de serviço mais longo e uma maior possibilidade de erro humano.

Há também um aspecto relacionado à confiabilidade. Cantos sujeitos à condensação, locais com alta vibração e zonas de recirculação de ar quente são escolhas inadequadas para controles sensíveis. As equipes técnicas que comparam fornecedores devem examinar se a disposição dos equipamentos auxiliares parece intencional e orientada ao sistema, ou apenas conveniente para a montagem.

O que revisar durante a comparação técnica

Uma revisão do layout se torna mais útil quando vai além dos diagramas de folheto. As perguntas a seguir geralmente revelam se o design foi desenvolvido levando a operação em consideração:

• Os técnicos conseguem acessar os racks de baterias, os nós BMS e os principais terminais sem remover conjuntos adjacentes?
• Os caminhos do fluxo de ar estão desobstruídos, sem conflitos evidentes entre bandejas de cabos, divisórias e circulação do HVAC?
• Existe uma separação adequada entre a fiação CC, CA e de controle?
• Os layouts de detecção e supressão parecem coordenados com a disposição física dos racks?
• Os pontos de isolamento de emergência estão visíveis e acessíveis em condições de trabalho realistas?
• O contêiner faz interface de forma organizada com transformadores, equipamentos de manobra e o roteamento dos cabos no local?

Esses não são itens abstratos de uma lista de verificação. Eles influenciam a velocidade do comissionamento, a qualidade das inspeções de rotina e o grau de facilidade de gerenciamento do sistema após vários anos de ciclos térmicos, exposição à poeira e acessos repetidos.

Por que a disciplina de fabricação continua sendo importante após a aprovação do layout

Mesmo um design sólido pode ser comprometido por uma execução de fabricação inconsistente. As tolerâncias dos suportes, a organização dos cabos, as práticas de identificação, a qualidade da vedação e a instalação dos dispositivos auxiliares afetam se o contêiner entregue corresponde ao layout previsto. É nesse ponto que um sistema rigoroso de gestão da qualidade se torna mais do que uma declaração corporativa. Em projetos de equipamentos de energia, a repetibilidade é importante porque pequenos desvios de montagem podem alterar o fluxo de ar, as folgas e a conveniência das inspeções.

Para fornecedores com raízes em equipamentos de transmissão e distribuição, geralmente existe uma vantagem prática: eles tendem a pensar em termos de interfaces elétricas, lógica de proteção e estabilidade em campo a longo prazo, em vez de considerar apenas a embalagem do invólucro. Essa mentalidade é valiosa quando os sistemas de armazenamento são instalados junto a subestações, alimentadores industriais ou projetos de integração de energias renováveis, nos quais a coordenação dos equipamentos é tão importante quanto a disposição interna das baterias.

Um layout equilibrado geralmente supera um layout de densidade máxima

É tentador favorecer o design que acomoda a maior quantidade de energia no menor espaço possível. Às vezes, essa é a decisão correta. Porém, a densidade deve ser ponderada em relação à facilidade de manutenção, à uniformidade térmica e à segurança da intervenção. Um contêiner BESS ligeiramente menos compacto pode se mostrar mais robusto ao longo do ciclo de vida do ativo se permitir um roteamento de cabos mais organizado, melhor fluxo de ar e isolamento mais rápido de falhas.

Essa compensação deve ser discutida abertamente durante a avaliação. Se dois sistemas parecem semelhantes em suas especificações principais, solicite os desenhos da disposição interna, as folgas de serviço, o zoneamento dos equipamentos e a lógica de manutenção. Em muitos casos, esses detalhes dizem mais sobre a realidade operacional futura do que o valor de capacidade nominal.

Para as equipes que analisam sistemas de armazenamento em contêiner conectados a transformadores, suporte à rede, energia industrial ou integração de novas energias, o próximo passo geralmente não é uma comparação genérica entre fornecedores. Trata-se de uma revisão específica do layout, considerando as condições do local, a filosofia operacional, as normas locais e as práticas de manutenção. É nesse ponto que os designs robustos se distinguem dos designs meramente compactos.
