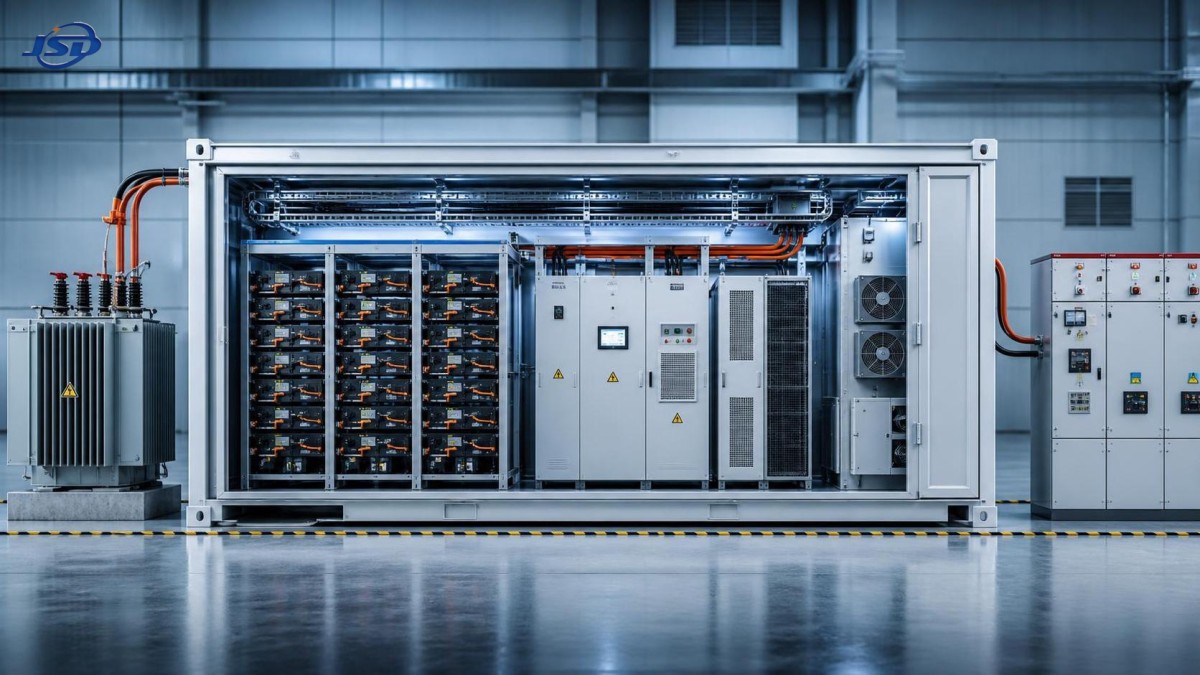

Explication de la configuration d’un conteneur BESS : comment la conception interne influe sur la sécurité et la facilité de maintenance

Explication de l'agencement d'un conteneur BESS : comment la conception interne influence la sécurité et la facilité de maintenance

Pour les évaluateurs techniques, un conteneur BESS bien conçu ne se résume pas à une enveloppe en acier autour des batteries, des équipements de conversion de puissance et des auxiliaires. L'agencement interne détermine la circulation de la chaleur, l'isolation des défauts, la rapidité d'accès des techniciens aux composants et le niveau de praticité du système après des années d'exploitation. Des choix d'agencement qui semblent mineurs sur un plan deviennent souvent déterminants sur le terrain, notamment lorsque les fenêtres de maintenance sont courtes, que les températures ambiantes sont élevées ou que les exigences de fiabilité côté réseau sont strictes.

Cela est encore plus important lorsque le stockage d'énergie est intégré à des transformateurs, des appareillages de commutation et d'autres équipements de distribution électrique. Dans de nombreux projets, le conteneur ne fonctionne pas comme un produit autonome. Il devient partie intégrante d'une architecture électrique plus vaste, ce qui signifie que la conception interne doit favoriser une gestion rigoureuse des câbles, la coordination des protections, la stabilité thermique et des interventions sûres dans des conditions réelles d'exploitation.

Pourquoi l'agencement mérite autant d'attention que la chimie des batteries

Les acheteurs commencent souvent par examiner le type de batterie, la capacité, la méthode de refroidissement et la puissance nominale du PCS. Ces éléments sont évidemment importants, mais c'est l'agencement qui transforme les objectifs du système en réalité opérationnelle. Un conteneur peut utiliser des composants conformes aux exigences tout en générant des problèmes de maintenance si les modules sont trop densément regroupés, si les chemins de câbles traversent les zones de maintenance ou si le flux d'air du HVAC est bloqué par des cloisons structurelles.

Dans les évaluations pratiques, l'agencement interne influence généralement cinq domaines simultanément : les performances thermiques, le confinement des incendies et des défauts, la séparation électrique, la maintenabilité et l'efficacité de l'installation. Ces facteurs sont liés. Par exemple, l'élargissement d'une allée de maintenance peut faciliter l'accès aux racks et aux dispositifs BMS, mais il peut également modifier le comportement du flux d'air ou réduire l'espace disponible pour les conduites du système d'extinction incendie. Une bonne conception ne consiste pas à maximiser un seul indicateur ; elle vise à rendre l'ensemble du système fonctionnel.

Espacement des racks de batteries et cheminement thermique

À l'intérieur d'un conteneur BESS, la chaleur ne disparaît pas simplement parce qu'un équipement de refroidissement a été spécifié. Elle suit la géométrie de l'enveloppe. L'espacement entre les racks, le dégagement par rapport aux parois latérales, l'emplacement des arrivées et des retours d'air ainsi que la position des faisceaux de câbles influencent tous l'homogénéité du refroidissement.

La stratification thermique constitue une préoccupation technique courante. Si l'air chaud s'accumule au-dessus des modules supérieurs ou à l'arrière de rangées de racks très denses, l'écart de température entre les cellules peut s'accentuer. Cela peut affecter l'équilibrage et accélérer le vieillissement de certaines parties du système. Les conceptions refroidies par air dépendent donc fortement d'un routage interne rigoureux et de voies de circulation dégagées. Les évaluateurs ne doivent pas seulement demander la capacité du HVAC ; ils doivent également vérifier comment cette capacité est répartie dans l'agencement interne réel.

C'est l'une des raisons pour lesquelles de nombreux fabricants expérimentés considèrent la conception de l'enveloppe, l'agencement des batteries et la gestion thermique comme une tâche d'ingénierie coordonnée plutôt que comme des éléments d'approvisionnement distincts. Des entreprises telles que Jinshida Electric Power Technology Co., Ltd., qui disposent d'une expérience dans les équipements de transmission et de distribution électriques, abordent généralement le conteneur comme une composante d'un système électrique plus large, où les marges de sécurité, la cohérence thermique et l'accès pour la maintenance doivent coexister avec une fourniture d'électricité stable.

Les allées de maintenance ne constituent pas un espace perdu

L'une des erreurs les plus faciles à commettre lors d'une première évaluation consiste à considérer l'espace des allées comme une inefficacité de conditionnement. En réalité, un accès insuffisant peut rapidement augmenter le coût du cycle de vie. Les techniciens ont besoin d'espace pour inspecter les terminaisons, remplacer les capteurs, vérifier les connexions BMS, accéder aux composants du système incendie et isoler en toute sécurité les sections défectueuses. Si une personne ne peut pas atteindre un appareil sans retirer les éléments adjacents, le système peut être maintenable en théorie, mais pas en pratique.

Cela devient essentiel lorsque les conteneurs sont déployés dans des projets industriels ou d'infrastructure où les temps d'arrêt ont des conséquences opérationnelles qui dépassent le seul actif de stockage. Si le système de stockage d'énergie alimente une charge industrielle raccordée à un transformateur, une intervention retardée peut affecter la planification des équipements en amont et en aval. Les équipes techniques doivent donc examiner le sens d'ouverture des portes, les dégagements de travail, l'espace nécessaire à l'ouverture des panneaux, l'éclairage et le parcours qu'un technicien doit suivre pour atteindre les points de maintenance les plus éloignés.

Une règle simple peut être appliquée lors de l'examen : tout composant fréquemment inspecté doit être accessible sans démontage partiel, et tout composant critique pour la sécurité doit être accessible dans le cadre des procédures d'isolement en cas de défaut. Si la conception ne satisfait pas à ce test, l'agencement est probablement trop dense.

Le routage des câbles est une question de sécurité, pas seulement de propreté

Le routage des câbles à l'intérieur d'un conteneur BESS reçoit souvent moins d'attention que l'agencement des modules de batteries, mais il a des implications directes sur le risque de défaut et la qualité de la maintenance. Les câbles de puissance, les lignes de communication, les conducteurs de mise à la terre et le câblage auxiliaire de commande ne doivent pas partager le même chemin physique sans une logique claire de séparation. Un mauvais routage peut compliquer le dépannage, accroître le risque de dommages mécaniques et rendre plus complexes les mises à niveau ou le remplacement de pièces.

Les évaluateurs doivent rechercher une séparation nette entre les circuits de puissance DC, les circuits AC et le câblage de commande basse tension lorsque cela est possible. Le rayon de courbure, les points de fixation, la visibilité des étiquettes et l'étanchéité des traversées sont également importants. Si les câbles traversent les voies de ventilation ou obstruent la couverture des détecteurs, l'agencement crée déjà des risques secondaires.

L'intégration du transformateur ajoute un niveau de complexité supplémentaire. Lorsque le système de stockage est raccordé à des transformateurs élévateurs ou à des équipements de distribution, les points de sortie des câbles externes et les terminaisons internes doivent réduire les contraintes, simplifier les essais et permettre un isolement sûr. Un agencement qui semble compact à l'intérieur peut créer une congestion des câbles sur site si la logique d'entrée et de sortie a été mal planifiée.

La détection et l'extinction des incendies dépendent de l'agencement physique

Aucun dispositif de protection incendie ne doit être évalué indépendamment de l'agencement. L'emplacement des détecteurs, la couverture des buses d'extinction, les voies d'évacuation et les limites des compartiments dépendent tous de la géométrie interne de l'enveloppe. Si les racks de batteries bloquent les zones de réponse des capteurs ou si les cloisons structurelles créent des poches d'air stagnant, la détection peut être plus lente que prévu. Si le matériel d'extinction ne peut pas atteindre efficacement la zone concernée, la spécification peut sembler conforme sur le papier tout en étant moins performante lors d'un événement réel.

Comme les normes de projet et les exigences des réglementations locales varient, les évaluateurs techniques doivent vérifier comment le fabricant fait correspondre l'agencement de l'enveloppe à la base de conception applicable. Il est raisonnable de demander la logique qui sous-tend l'emplacement des détecteurs, les distances de séparation, l'accès à l'arrêt d'urgence et les procédures de maintenance du système incendie lui-même. La bonne question n'est pas seulement « quel agent d'extinction est utilisé ? », mais aussi « comment l'agencement interne favorise-t-il une détection, un isolement et une remise en service rapides après l'événement ? »

Dans de nombreuses applications de taille moyenne, un produit refroidi par air tel que le système de stockage d'énergie conteneurisé à refroidissement par air de 500kW/1MWh est évalué non seulement en fonction de sa puissance et de sa capacité énergétique, mais aussi selon que l'agencement interne offre une séparation suffisante entre les sections de batteries, les auxiliaires et les zones de maintenance pour garantir un fonctionnement prévisible dans le temps.

Le rôle de l'emplacement des équipements auxiliaires

Les auxiliaires sont souvent les éléments qui déterminent la facilité ou la difficulté de la maintenance. Les unités HVAC, les armoires de commande, les dispositifs BMS, les tableaux incendie, l'éclairage et les capteurs environnementaux doivent être positionnés de manière à pouvoir être inspectés sans s'approcher dangereusement des sections sous tension. Lorsque ces dispositifs sont installés dans les espaces résiduels, il en résulte généralement un temps de maintenance plus long et un risque accru d'erreur humaine.

L'emplacement des auxiliaires a également une incidence sur la fiabilité. Les angles exposés à la condensation, les zones soumises à de fortes vibrations et les zones chaudes de recirculation constituent de mauvais choix pour les commandes sensibles. Les équipes techniques qui comparent les fournisseurs doivent vérifier si l'emplacement des auxiliaires semble avoir été défini de manière intentionnelle et à l'échelle du système, ou s'il a simplement été choisi pour faciliter l'assemblage.

Points à examiner lors d'une comparaison technique

L'examen de l'agencement devient plus pertinent lorsqu'il va au-delà des schémas de brochure. Les questions suivantes permettent généralement de déterminer si la conception a été développée en tenant compte de l'exploitation :

• Les techniciens peuvent-ils accéder aux racks de batteries, aux nœuds BMS et aux principales terminaisons sans retirer les ensembles adjacents ?
• Les voies de circulation de l'air sont-elles dégagées, sans conflit évident entre les chemins de câbles, les cloisons et la circulation du HVAC ?
• Existe-t-il une séparation pertinente entre le câblage DC, AC et le câblage de commande ?
• Les configurations des détecteurs et du système d'extinction semblent-elles coordonnées avec l'agencement physique des racks ?
• Les points d'isolement d'urgence sont-ils visibles et accessibles dans des conditions de travail réalistes ?
• Le conteneur s'interface-t-il correctement avec les transformateurs, les appareillages de commutation et le routage des câbles sur site ?

Il ne s'agit pas de simples éléments abstraits d'une liste de contrôle. Ils influencent la rapidité de la mise en service, la qualité des inspections courantes et la facilité de gestion du système après plusieurs années de cycles thermiques, d'exposition à la poussière et d'accès répétés.

Pourquoi la rigueur de fabrication reste importante après l'approbation de l'agencement

Même une conception performante peut être compromise par une exécution de fabrication irrégulière. Les tolérances des supports, le positionnement des câbles, les pratiques d'étiquetage, la qualité de l'étanchéité et l'installation des dispositifs auxiliaires influencent tous la correspondance entre le conteneur livré et l'agencement prévu. C'est ici qu'un système rigoureux de gestion de la qualité devient plus qu'une simple déclaration d'entreprise. Dans les projets d'équipements électriques, la répétabilité est importante, car de petites variations d'assemblage peuvent modifier la circulation de l'air, les dégagements et la facilité d'inspection.

Pour les fournisseurs issus du secteur des équipements de transmission et de distribution, il existe souvent un avantage pratique : ils ont tendance à raisonner en termes d'interfaces électriques, de logique de protection et de stabilité à long terme sur le terrain, plutôt qu'en termes de simple conditionnement de l'enveloppe. Cette approche est précieuse lorsque les systèmes de stockage sont déployés à proximité de sous-stations, de départs industriels ou de projets d'intégration des énergies renouvelables, où la coordination des équipements est tout aussi importante que l'agencement interne des batteries.

Un agencement équilibré est généralement plus performant qu'un agencement extrêmement dense

Il peut être tentant de privilégier la conception qui permet d'intégrer le plus d'énergie dans l'emprise au sol la plus réduite. Dans certains cas, c'est effectivement la bonne décision. Toutefois, la densité doit être mise en balance avec la maintenabilité, l'uniformité thermique et la sécurité des interventions. Un conteneur BESS légèrement moins compact peut s'avérer plus robuste sur l'ensemble du cycle de vie s'il permet un routage plus propre des câbles, une meilleure circulation de l'air et une isolation plus rapide des défauts.

Cet arbitrage doit être abordé ouvertement lors de l'évaluation. Si deux systèmes semblent similaires selon leurs caractéristiques principales, demandez à consulter les plans d'agencement interne, les dégagements de maintenance, le zonage des équipements et la logique de maintenance. Dans de nombreux cas, ces détails en disent davantage sur les futures conditions d'exploitation que la seule valeur de capacité nominale.

Pour les équipes qui évaluent des systèmes de stockage conteneurisés associés à des transformateurs, au soutien du réseau, à l'alimentation industrielle ou à l'intégration de nouvelles énergies, l'étape suivante n'est généralement pas une comparaison générique des fournisseurs. Il s'agit d'un examen spécifique de l'agencement, réalisé au regard des conditions du site, de la philosophie d'exploitation, des normes locales et des pratiques de maintenance. C'est à ce niveau que les conceptions solides se distinguent des conceptions simplement compactes.
