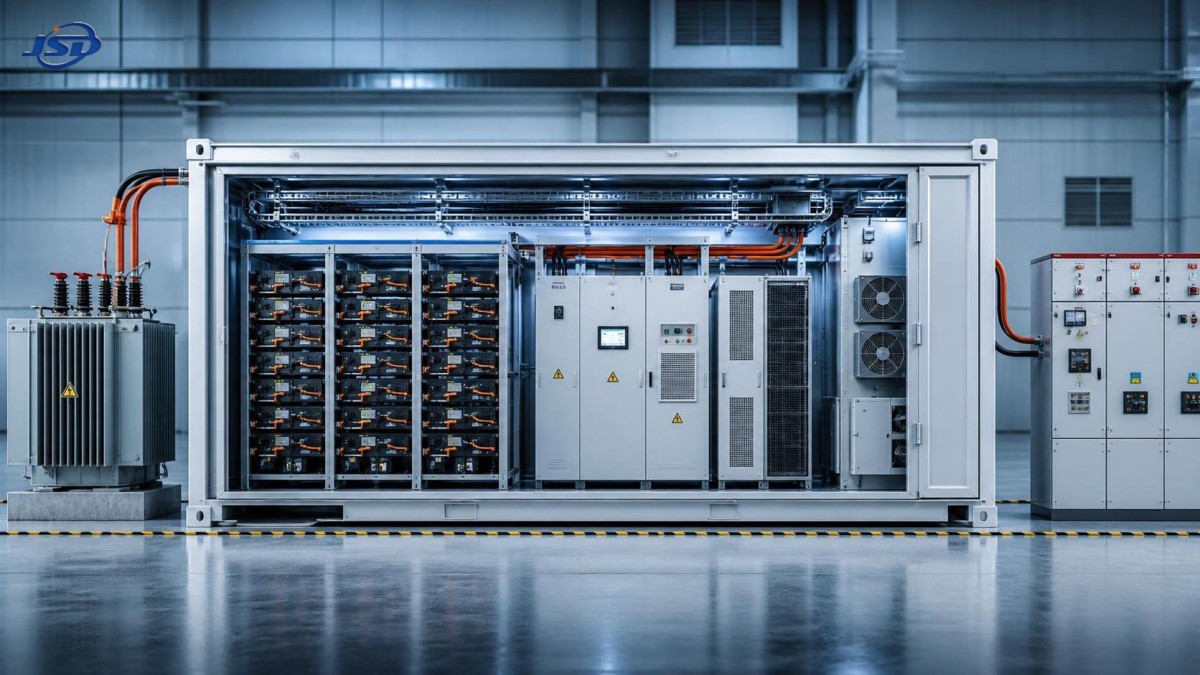

Explicación del diseño del contenedor BESS: cómo el diseño interno influye en la seguridad y la facilidad de mantenimiento

Explicación de la distribución del contenedor BESS: cómo el diseño interno afecta a la seguridad y la facilidad de mantenimiento

Para los evaluadores técnicos, un contenedor BESS bien diseñado no es simplemente una carcasa de acero alrededor de baterías, equipos de conversión de energía y sistemas auxiliares. La disposición interna determina cómo circula el calor, cómo se aíslan las fallas, con qué rapidez los técnicos pueden acceder a los componentes y qué tan práctico sigue siendo el sistema después de años de operación. Las decisiones de distribución que parecen menores en un plano a menudo se vuelven decisivas en campo, especialmente cuando los intervalos de mantenimiento son cortos, las temperaturas ambiente son elevadas o las expectativas de confiabilidad del lado de la red son estrictas.

Esto es aún más importante cuando el almacenamiento de energía se integra con transformadores, aparamenta y otros activos de distribución eléctrica. En muchos proyectos, el contenedor no funciona como un producto independiente. Pasa a formar parte de una arquitectura eléctrica más amplia, lo que significa que el diseño interno debe facilitar una organización adecuada de los cables, la coordinación de las protecciones, la estabilidad térmica y una intervención segura en condiciones operativas reales.

Por qué la distribución merece tanta atención como la química de las baterías

Los compradores suelen comenzar por el tipo de batería, la capacidad, el método de refrigeración y la potencia nominal del PCS. Estos aspectos son obviamente importantes, pero la distribución es donde la finalidad del sistema se convierte en una realidad operativa. Un contenedor puede utilizar componentes aceptables y aun así generar problemas de mantenimiento si los módulos están demasiado juntos, si las bandejas portacables atraviesan las zonas de mantenimiento o si el flujo de aire del HVAC está bloqueado por particiones estructurales.

En las evaluaciones prácticas, la distribución interna suele afectar simultáneamente cinco áreas: rendimiento térmico, contención de incendios y fallas, segregación eléctrica, mantenibilidad y eficiencia de instalación. Estos factores están relacionados. Por ejemplo, ampliar un pasillo de mantenimiento puede mejorar el acceso a los racks y dispositivos BMS, pero también puede modificar el comportamiento del flujo de aire o reducir el espacio disponible para las tuberías del sistema de supresión de incendios. Un buen diseño no consiste en maximizar un único indicador, sino en hacer que el sistema sea funcional en su conjunto.

Separación entre racks de baterías y trayectoria térmica

Dentro de un contenedor BESS, el calor no desaparece simplemente porque se haya especificado un equipo de refrigeración. Sigue la geometría de la envolvente. La separación entre racks, la distancia respecto a las paredes laterales, la ubicación de las entradas y retornos de aire y la disposición de los haces de cables influyen en que la refrigeración sea uniforme o desigual.

Una preocupación técnica habitual es la estratificación de la temperatura. Si el aire caliente se acumula sobre los módulos superiores o en la parte posterior de filas de racks densamente instaladas, puede aumentar la desviación de temperatura entre las celdas. Esto puede afectar al comportamiento del equilibrado y acelerar el envejecimiento en algunas secciones del sistema. Por ello, los diseños refrigerados por aire dependen en gran medida de un tendido interno bien organizado y de vías de circulación sin obstrucciones. Los evaluadores no deberían preguntar únicamente por la capacidad del HVAC; también deberían preguntar cómo se distribuye dicha capacidad en la disposición interna real.

Esta es una de las razones por las que muchos fabricantes experimentados consideran el diseño de la envolvente, la disposición de las baterías y la gestión térmica como una tarea de ingeniería coordinada, en lugar de tratarlos como partidas de adquisición independientes. Empresas como Jinshida Electric Power Technology Co., Ltd., con experiencia en equipos de transmisión y distribución eléctrica, suelen considerar el contenedor como parte de un sistema eléctrico más amplio, en el que los márgenes de seguridad, la uniformidad térmica y el acceso para mantenimiento deben coexistir con un suministro eléctrico estable.

Los pasillos de mantenimiento no son espacio desperdiciado

Uno de los errores más fáciles de cometer en una evaluación inicial es considerar el espacio de los pasillos como una ineficiencia del embalaje. En realidad, un acceso insuficiente puede aumentar rápidamente el costo del ciclo de vida. Los técnicos necesitan espacio para inspeccionar las terminaciones, sustituir sensores, verificar las conexiones del BMS, acceder a los componentes del sistema contra incendios y aislar de forma segura las secciones defectuosas. Si una persona no puede llegar a un dispositivo sin retirar las piezas adyacentes, el sistema puede ser mantenible en teoría, pero no en la práctica.

Esto se vuelve fundamental cuando los contenedores se implementan en proyectos industriales o de infraestructura, donde el tiempo de inactividad tiene consecuencias operativas que van más allá del propio activo de almacenamiento. Si el sistema de almacenamiento de energía alimenta una carga de proceso conectada a un transformador, una intervención retrasada puede afectar a la planificación de los equipos situados aguas arriba y aguas abajo. Por lo tanto, los equipos técnicos deben revisar el sentido de apertura de las puertas, las distancias de trabajo, el espacio para abrir los paneles, la iluminación y la ruta que debe seguir un técnico para llegar a los puntos de mantenimiento más profundos.

Una regla útil durante la revisión es sencilla: todos los componentes que se inspeccionan con frecuencia deben ser accesibles sin desmontaje parcial, y todos los componentes críticos para la seguridad deben ser accesibles conforme a los procedimientos de aislamiento de fallas. Si el diseño no puede cumplir esta prueba, es probable que la distribución sea demasiado densa.

El tendido de cables es una cuestión de seguridad, no solo de orden

El tendido de cables dentro de un contenedor BESS suele recibir menos atención que la disposición de los módulos de batería, pero tiene implicaciones directas para el riesgo de fallas y la calidad del mantenimiento. Los cables de potencia, las líneas de comunicación, los conductores de puesta a tierra y el cableado auxiliar de control no deberían competir por la misma trayectoria física sin una lógica clara de segregación. Un tendido deficiente puede dificultar la localización de averías, aumentar la posibilidad de daños mecánicos y complicar futuras actualizaciones o sustituciones de piezas.

Los evaluadores deberían buscar una separación clara entre los circuitos de potencia de CC, los circuitos de CA y el cableado de control de baja tensión siempre que sea posible. También son importantes el radio de curvatura, los puntos de fijación, la visibilidad de las etiquetas y el sellado de las penetraciones. Si los cables atraviesan las vías de ventilación u obstruyen la cobertura de los detectores, la distribución ya está generando riesgos secundarios.

La integración con transformadores añade otra capa de complejidad. Cuando el sistema de almacenamiento se conecta a transformadores elevadores o equipos de distribución, los puntos externos de salida de cables y las terminaciones internas deben reducir los esfuerzos, simplificar las pruebas y facilitar un aislamiento seguro. Una distribución que parece compacta en el interior puede generar congestión de cables en el exterior del sitio si la lógica de entrada y salida no está bien planificada.

La detección y supresión de incendios dependen de la disposición física

Ningún sistema de protección contra incendios debería evaluarse de forma independiente de la distribución. La ubicación de los detectores, la cobertura de las boquillas de supresión, las vías de ventilación y los límites de los compartimentos dependen de la geometría del interior de la envolvente. Si los racks de baterías bloquean las zonas de respuesta de los sensores o las particiones estructurales crean espacios estancados, la detección puede ser más lenta de lo previsto. Si el equipo de supresión no puede alcanzar eficazmente la zona correspondiente, la especificación puede parecer conforme sobre el papel, pero rendir por debajo de lo esperado durante un evento real.

Dado que las normas de los proyectos y los requisitos de los códigos locales varían, los revisores técnicos deben verificar cómo el fabricante adapta la distribución de la envolvente a la base de diseño aplicable. Es razonable solicitar la lógica utilizada para ubicar los detectores, las distancias de separación, el acceso a los interruptores de emergencia y los procedimientos de mantenimiento del propio sistema contra incendios. La pregunta adecuada no es únicamente «¿qué medio de supresión se utiliza?», sino también «¿cómo facilita la disposición interna una detección, un aislamiento y un mantenimiento posteriores al evento rápidos?»

En muchas aplicaciones de escala media, un producto refrigerado por aire como elSistema de almacenamiento de energía en contenedor con refrigeración por aire de 500kW/1MWh se evalúa no solo por su potencia y capacidad energética nominales, sino también por si la disposición interna proporciona una separación suficiente entre las secciones de baterías, los equipos auxiliares y las zonas de mantenimiento para favorecer un funcionamiento predecible a lo largo del tiempo.

El papel de la ubicación de los equipos auxiliares

Los equipos auxiliares suelen ser los que determinan la facilidad de mantenimiento. Las unidades HVAC, los armarios de control, los dispositivos BMS, los paneles contra incendios, la iluminación y los sensores ambientales deben colocarse de forma que puedan inspeccionarse sin acercarse a zonas energizadas que presenten peligro. Cuando estos dispositivos se encajan en espacios sobrantes, el resultado suele ser un mayor tiempo de mantenimiento y una mayor probabilidad de error humano.

También existe un aspecto relacionado con la confiabilidad. Las esquinas propensas a la condensación, las ubicaciones sometidas a vibraciones elevadas y las zonas de recirculación de aire caliente son malas opciones para los controles sensibles. Los equipos técnicos que comparan proveedores deberían examinar si la ubicación de los equipos auxiliares parece intencional y concebida a nivel de sistema, o si simplemente resulta conveniente para el montaje.

Qué revisar durante la comparación técnica

La revisión de la distribución resulta más útil cuando va más allá de los diagramas de los folletos. Las siguientes preguntas suelen revelar si el diseño se ha desarrollado teniendo en cuenta la operación:

• ¿Pueden los técnicos acceder a los racks de baterías, los nodos BMS y los terminales principales sin retirar los conjuntos adyacentes?
• ¿Están despejadas las vías de flujo de aire, sin conflictos evidentes entre las bandejas portacables, las particiones y la circulación del HVAC?
• ¿Existe una separación adecuada entre el cableado de CC, CA y control?
• ¿Parecen coordinados los diseños de detección y supresión con la disposición física de los racks?
• ¿Son visibles y accesibles los puntos de aislamiento de emergencia en condiciones de trabajo realistas?
• ¿La interfaz del contenedor con los transformadores, la aparamenta y el tendido de cables del sitio está bien resuelta?

No se trata de elementos abstractos de una lista de verificación. Influyen en la rapidez de la puesta en servicio, la calidad de las inspecciones rutinarias y el grado de manejabilidad del sistema después de varios años de ciclos térmicos, exposición al polvo y accesos repetidos.

Por qué la disciplina de fabricación sigue siendo importante después de aprobar la distribución

Incluso un diseño sólido puede verse debilitado por una ejecución de fabricación incoherente. Las tolerancias de los soportes, la organización de los cables, las prácticas de etiquetado, la calidad del sellado y la instalación de los dispositivos auxiliares influyen en que el contenedor entregado coincida con la distribución prevista. Aquí es donde un sistema riguroso de gestión de la calidad deja de ser una mera declaración corporativa. En los proyectos de equipos eléctricos, la repetibilidad es importante porque pequeñas desviaciones de montaje pueden modificar el flujo de aire, las distancias libres y la comodidad de inspección.

Para los proveedores con experiencia en equipos de transmisión y distribución, suele existir una ventaja práctica: tienden a pensar en términos de interfaces eléctricas, lógica de protección y estabilidad a largo plazo en campo, en lugar de centrarse únicamente en el embalaje de la envolvente. Esta perspectiva es valiosa cuando los sistemas de almacenamiento se implementan junto a subestaciones, alimentadores industriales o proyectos de integración de energías renovables, donde la coordinación de los equipos es tan importante como la disposición interna de las baterías.

Una distribución equilibrada suele superar a una distribución de máxima densidad

Es tentador favorecer el diseño que concentra la mayor cantidad de energía en la menor superficie posible. En ocasiones, esa es la decisión correcta. Sin embargo, la densidad debe evaluarse junto con la mantenibilidad, la uniformidad térmica y la seguridad de intervención. Un contenedor BESS ligeramente menos compacto puede demostrar una mayor robustez durante el ciclo de vida del activo si permite un tendido de cables más ordenado, un mejor flujo de aire y un aislamiento de fallas más rápido.

Este equilibrio debe analizarse abiertamente durante la evaluación. Si dos sistemas parecen similares en sus especificaciones principales, solicite los planos de distribución interna, las distancias libres de mantenimiento, la zonificación de los equipos y la lógica de mantenimiento. En muchos casos, estos detalles dicen más sobre la realidad operativa futura que la cifra de capacidad principal.

Para los equipos que revisan sistemas de almacenamiento en contenedores conectados a transformadores, sistemas de apoyo a la red, instalaciones eléctricas industriales o proyectos de integración de nuevas energías, el siguiente paso normalmente no es una comparación genérica de proveedores. Es una revisión específica de la distribución frente a las condiciones del sitio, la filosofía operativa, las normas locales y las prácticas de mantenimiento. Ahí es donde los diseños sólidos se diferencian de los que simplemente son compactos.
