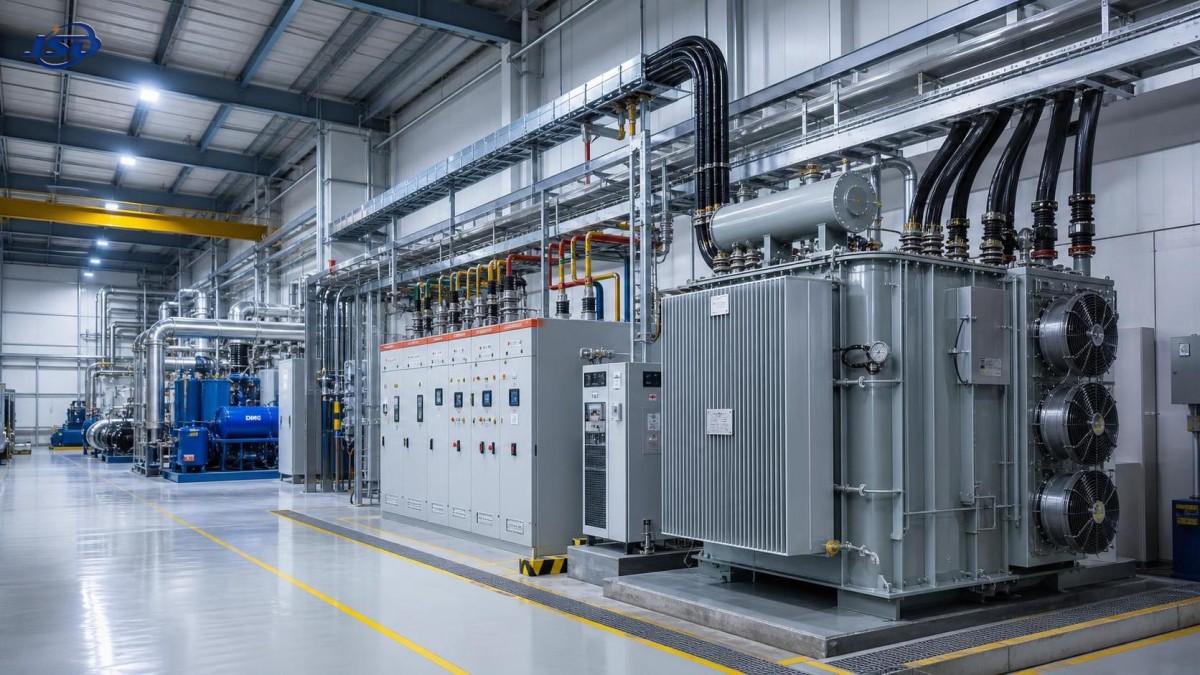

Когда заводскому трансформатору требуется увеличение мощности?

Заводскому трансформатору может потребоваться увеличение мощности, когда расширение производства, новое оборудование или рост пиковых нагрузок начинают перегружать существующую систему электроснабжения. Важный вопрос для лица, принимающего бизнес-решения, заключается не просто в том, «полностью» ли загружен трансформатор. Вопрос в том, сможет ли объект продолжать надежную, безопасную и экономичную работу по мере изменения потребности в электроэнергии.

На промышленных объектах решения по трансформаторам часто откладываются, поскольку существующий агрегат, по-видимому, функционирует. Свет горит, двигатели работают, и явные неисправности могут отсутствовать. Однако трансформатор может работать близко к недопустимому пределу задолго до отказа. Повторяющиеся перегрузки, высокая температура окружающей среды, низкое качество электроэнергии, незапланированное добавление процессов и концентрированный пиковый спрос могут постепенно сокращать резерв, обеспечивающий стабильность производства.

По этой причине анализ мощности следует рассматривать как задачу обеспечения непрерывности бизнеса, а не как узкую задачу технического обслуживания электрооборудования. Цель состоит в том, чтобы определить, способны ли существующийзаводской трансформатор и окружающая его распределительная система поддерживать фактический режим работы предприятия, запланированное расширение и приемлемый уровень риска.

Первым предупреждающим признаком не всегда является срабатывание защиты или отключение

Срабатывание защиты трансформатора — очевидный предупреждающий сигнал, но также и поздний. К моменту срабатывания защиты предприятие уже может столкнуться с остановкой производства, повреждением незавершенной продукции, срывом обязательств по поставкам или сложной последовательностью перезапуска. Чаще первые признаки недостаточной мощности носят эксплуатационный, а не драматический характер.

Руководители предприятия могут замечать провалы напряжения при запуске крупного двигателя, включении сварочных линий, одновременной работе компрессоров или запуске новой производственной ячейки. Специалисты по обслуживанию могут сообщать о постоянных аварийных сигналах температуры трансформатора, частой работе вентиляторов, перегреве кабельных наконечников или работе автоматических выключателей вблизи номинального тока в течение длительного времени. Руководители финансовых или операционных подразделений могут наблюдать резкий рост платы за заявленную мощность, хотя годовое энергопотребление не увеличивалось с той же скоростью.

Ни один из этих симптомов автоматически не доказывает, что сам трансформатор необходимо заменить. Провал напряжения может быть вызван недостаточным сечением питающей линии, неблагоприятным способом запуска двигателя, низким коэффициентом мощности или ограничением со стороны энергоснабжающей организации. Однако каждый симптом является поводом проверить всю электрическую цепь, а не считать, что паспортная мощность сама по себе полностью отражает ситуацию.

Мощность определяется профилем нагрузки, а не ежемесячным счетом за электроэнергию

Распространенная ошибка планирования — сопоставлять номинальную мощность трансформатора со среднемесячным потреблением. Киловатт-часы показывают, сколько электроэнергии объект использовал за определенный период; они не показывают, насколько сильно электрическая система была нагружена в критические моменты. Выбор мощности трансформатора в гораздо большей степени зависит от максимального спроса, продолжительности нагрузки, коэффициента мощности, содержания гармоник, баланса фаз, условий окружающей среды и характера наложения нагрузок.

Рассмотрим два завода с одинаковым месячным энергопотреблением. Один работает в стабильном непрерывном режиме в течение трех смен. Другой осуществляет серийное производство, при котором печи, насосы, компрессоры, сварочное оборудование и системы транспортировки материалов запускаются в пределах одного короткого временного интервала. Второй объект может создавать значительно более высокую мгновенную нагрузку на трансформатор, хотя оба предприятия потребляют за месяц схожее количество энергии.

Поэтому лицам, принимающим решения, следует запрашивать интервальные данные о спросе, в идеале собранные за период, включающий характерные производственные пики. Однодневное измерение в спокойную смену не является достаточной основой для планирования капитальных вложений. Анализ должен учитывать сезонные нагрузки на охлаждение, запланированные сверхурочные работы, изменения ассортимента продукции и возможное одновременное включение оборудования, которое обычно не работает вместе, но может быть задействовано при восстановлении производства или срочном выпуске продукции.

Когда расширение меняет профиль электрических рисков

Модернизация мощности становится особенно актуальной до установки на заводе нового оборудования. Вопрос не ограничивается номинальной мощностью в кВт, указанной в коммерческом предложении на оборудование. Промышленные нагрузки могут предъявлять к трансформатору совершенно разные требования в зависимости от характера их работы.

• Крупные двигатели и компрессоры могут создавать значительный пусковой ток, особенно при использовании прямого пуска от сети.
• Сварка, индукционный нагрев, печи и процессы на базе выпрямителей могут создавать колеблющиеся нагрузки, гармоники или быстрые изменения спроса.
• Приводы с регулируемой скоростью и системы автоматизации могут улучшать управление процессом, но требуют более тщательной оценки гармонической нагрузки и качества электроэнергии.
• Зарядка EV, зарядка аккумуляторов и электрифицированные системы транспортировки материалов могут добавлять устойчивую нагрузку во время смены смен или в ночные периоды.
• Новые системы HVAC, охлаждения, чистых помещений или инженерные системы могут стать основными источниками летних или пиковых нагрузок при высокой производительности.

Расширение также может изменить последствия нарушения электроснабжения. Небольшой провал напряжения, который ранее был допустим, может стать дорогостоящим после установки на заводе чувствительной автоматизации, робототехники, точных систем управления, систем обработки данных или оборудования непрерывного процесса. В такой ситуации анализ мощности трансформатора должен включать требования к устойчивости и качеству электроэнергии, а не только ожидаемый рост нагрузки.

Не путайте паспортную мощность с доступной мощностью объекта

Трансформатор может иметь паспортную мощность, которая кажется достаточной, однако доступная мощность на уровне завода может быть ограничена другими компонентами. Ограничения входящего электроснабжения от энергоснабжающей организации, распределительное устройство среднего напряжения, главные автоматические выключатели низкого напряжения, шины, питающие кабели, настройки защиты, интерфейсы генераторов и схемы заземления должны оцениваться совместно.

Например, замена трансформатора на более мощный агрегат может увеличить ожидаемый ток короткого замыкания на стороне низкого напряжения. Существующие выключатели могут не обладать достаточной отключающей способностью, а координацию защит может потребоваться пересмотреть. Более крупный трансформатор также может увеличить бросок тока при включении и повлиять на работу вышестоящей защиты. Эти вопросы проектирования следует решать до закупки, а не обнаруживать во время ввода в эксплуатацию.

Существует аналогичный риск при предположении, что трансформатор может непрерывно работать при номинальной мощности в любых условиях. Фактическая допустимая нагрузочная способность зависит от конструкции изоляции, способа охлаждения, температуры окружающей среды, высоты над уровнем моря, вентиляции и истории нагрузок. При определенных условиях может быть доступна временная перегрузочная способность, но ее не следует рассматривать как постоянную стратегию расширения без подтвержденной производителем тепловой оценки.

Нагрев является коммерческим сигналом так же, как и техническим

Нагрев трансформатора тесно связан со старением изоляции. С повышением рабочей температуры ухудшение изоляции может ускоряться, сокращая полезный срок службы актива. Точный эффект зависит от конструкции трансформатора, класса охлаждения, состояния обслуживания и рабочей среды, поэтому его следует оценивать с учетом применимой проектной документации и измерений на объекте, а не на основании общего эмпирического правила.

Для руководителей бизнеса практический вывод прост: регулярно повторяющаяся работа при высокой температуре может превратить отложенный капитальный проект в незапланированную замену. Такое событие обычно обходится дороже, поскольку происходит в условиях дефицита времени, часто требует временных схем электроснабжения и может вынудить пойти на производственные компромиссы, пока оборудование закупается и устанавливается.

Анализ масла для маслонаполненных трансформаторов, тепловизионные обследования, записи температуры обмоток при их наличии, состояние системы охлаждения, тенденции растворенных газов и мониторинг нагрузки помогают определить, связан ли вопрос только с ростом спроса или также с техническим состоянием актива. Трансформатор, приближающийся к концу надежного срока службы, может обосновывать иное инвестиционное решение, чем относительно новый агрегат с кратковременной проблемой пиковой нагрузки.

Пиковый спрос не всегда требует более мощного трансформатора

Замена трансформатора является одним из решений, но не обязательно лучшей первоначальной реакцией. Правильный подход зависит от того, связана ли проблема с постоянной мощностью, кратковременными пиками, качеством электроэнергии, резервированием или графиком эксплуатации.

Для объектов, где пики значительны, но непостоянны, одним из вариантов оценки может быть накопление энергии. Система на прицепе может быть полезна для временных строительных нагрузок, поэтапной поддержки мощности, ввода в эксплуатацию, планирования аварийной непрерывности или проверки того, изменяет ли сглаживание пиков экономику более крупной модернизации электросистемы. Например, Мобильная прицепная система накопления энергии 100kW/215kWh может рассматриваться как временный или целевой ресурс поддержки там, где это допускают условия объекта, конструкция защиты, средства управления и местные требования. Ее не следует представлять как универсальную замену правильно рассчитанной постоянной инфраструктуры.

Наиболее распространенные ошибки происходят до выбора оборудования

Одна из ошибок — выбирать мощность только для следующей покупки станка. Заводу, который выбирает трансформатор практически без резерва, может потребоваться раньше ожидаемого повторить строительные работы, планирование остановки, координацию с энергоснабжающей организацией и модификацию распределительного устройства. Разумный запас для прогнозируемого роста часто оправдан, однако чрезмерное завышение мощности также может увеличить капитальные затраты, потери при малой нагрузке, занимаемую площадь и последствия по токам короткого замыкания.

Другая ошибка — использовать присоединенную нагрузку так, будто каждый потребитель одновременно работает с полной нагрузкой. Присоединенная нагрузка полезна для учета, но важны коэффициент одновременности и рабочий цикл. Противоположная ошибка столь же рискованна: предполагать, что оборудование никогда не будет работать одновременно, поскольку обычное производственное планирование разделяет его работу. Восстановление после обслуживания, смена смен, аварийная эксплуатация и будущие изменения продукции часто создают сочетания, не входившие в первоначальные предположения.

Также рискованно рассматривать компенсацию коэффициента мощности как прямую замену планированию мощности. Улучшение коэффициента мощности может снизить реактивный спрос и в некоторых системах высвободить полезную мощность. Однако конденсаторы и корректирующее оборудование должны тщательно проектироваться с учетом гармоник, условий коммутации и требований энергоснабжающей организации. Они не решают тепловые проблемы, вызванные действительно растущей нагрузкой активной мощности, и не устраняют все проблемы качества напряжения.

Наконец, компании иногда концентрируются на цене покупки трансформатора, недооценивая стоимость остановки и объем монтажных работ. Надежная модернизация может включать согласования с энергоснабжающей организацией, срок поставки трансформатора, фундаменты, меры пожарной и экологической безопасности, кабельные оконцевания, настройки релейной защиты, изменения счетчиков, испытания, ввод в эксплуатацию и координацию с производством. Общий график проекта может иметь большее значение, чем только срок изготовления трансформатора.

Практическая последовательность оценки для лиц, принимающих решения

Обоснованное решение обычно начинается со сбора данных, за которым следуют инженерная проверка и план реализации. Процесс не должен быть излишне сложным, но он должен быть достаточно широким, чтобы охватить фактические условия эксплуатации.

• Подготовьте текущую однолинейную электрическую схему и подтвердите ее соответствие фактическим условиям на объекте.
• Соберите интервальные данные нагрузки и определите периоды наибольшего спроса, включая сезонные и нештатные сценарии работы.
• Составьте перечень утвержденных и вероятных будущих нагрузок, разделив постоянный спрос, периодический спрос, пуск двигателей и нелинейные нагрузки.
• Проверьте состояние трансформатора, эффективность охлаждения, соединения, записи защиты и соответствующую историю технического обслуживания.
• Проанализируйте ограничения электроснабжения, доступный уровень короткого замыкания, сопротивление трансформатора, регулирование напряжения и координацию защит.
• Сравните варианты: изменения в эксплуатации, управление нагрузкой, накопление энергии, замену трансформатора, параллельную работу трансформаторов или переработанную схему распределения.
• Планируйте проект с учетом окон остановки, потребностей во временном электроснабжении, пусконаладочных испытаний и реалистичного плана действий в непредвиденных обстоятельствах.

Независимая инженерная экспертиза особенно ценна, когда модернизация затрагивает производственный объект с высокими последствиями отказа, когда система включает несколько трансформаторов или генераторов либо когда задействованы значительные нелинейные нагрузки. Решение должно быть подкреплено расчетами для конкретного объекта и применимыми местными нормами и правилами энергоснабжающей организации, которые необходимо подтвердить для юрисдикции проекта.

Как выглядит модернизация с учетом будущих потребностей

Успешная модернизация дает заводу больше, чем более высокое значение кВА. Она создает систему, которую можно эксплуатировать, обслуживать и расширять, не превращая каждое изменение производства в аварийную электротехническую ситуацию. Это может означать возможность мониторинга нагрузки и температуры, резервные позиции питающих линий, состав распределительного устройства, допускающий размещение будущей секции, или компоновку, позволяющую позднее установить второй трансформатор.

Это также означает определение требуемого уровня надежности. Предприятие, выпускающее массовые товары по гибкому графику, может допускать иной риск отключения, чем фармацевтическое, полупроводниковое, пищевое, интенсивно использующее данные или непрерывное производство. Соответствующие инвестиции определяются стоимостью прерывания работы, а не только электрической мощностью.

Когда заводской трансформатор начинает работать с минимальным резервом, правильным решением является проведение исследования до того, как ситуация станет срочной. Наиболее надежные проекты основаны на реальном поведении нагрузок, реалистичных предположениях о росте, состоянии оборудования и ограничениях всей распределительной системы. Более мощный трансформатор может быть ответом, но более ценным результатом является план электроснабжения, который поддерживает рост производства, не создавая следующее узкое место в другом месте.
