Que faut-il prendre en compte lors de la sélection d’un transformateur pour la rénovation de bâtiments

Choisir un transformateur pour des travaux de rénovation d’un bâtiment est rarement une simple opération consistant à remplacer l’ancien modèle par un modèle équivalent. Dans les bâtiments commerciaux, résidentiels, hospitaliers, scolaires ou à usage mixte plus anciens, le transformateur se trouve souvent au croisement de plusieurs contraintes concurrentes : espace limité dans le local électrique, augmentation non documentée de la charge, exigences plus strictes en matière d’efficacité énergétique, vieillissement de l’infrastructure de distribution et conformité aux normes de sécurité plus rigoureuse qu’au moment de l’installation du système d’origine.

Pour les chefs de projet et les responsables de l’ingénierie, la question pratique n’est pas seulement de savoir quel transformateur correspond théoriquement à la charge prévue. Il s’agit de déterminer quelle solution réduira les risques du projet au cours des 10 à 20 prochaines années, tout en respectant les fenêtres d’arrêt, les limites budgétaires et les conditions du site. Un transformateur destiné à la modernisation d’un bâtiment doit être évalué comme un élément de la stratégie globale de rénovation, et non comme un composant isolé.

Les équipes qui réussissent le mieux leurs projets de rénovation partent généralement d’une hypothèse simple : les données disponibles sur le bâtiment existant sont incomplètes et les critères ayant servi à sélectionner le transformateur d’origine ne reflètent peut-être plus l’utilisation réelle.

Commencer par le profil de charge réel, et non par l’historique de la plaque signalétique

L’une des erreurs les plus courantes lors de la rénovation d’un bâtiment consiste à baser la sélection du transformateur uniquement sur la capacité de l’ancien appareil. Cette approche peut sembler familière, mais elle ignore souvent l’évolution du bâtiment. La densité d’occupation peut avoir augmenté, les systèmes HVAC peuvent être passés à des charges électriques, les systèmes d’ascenseurs peuvent avoir été modernisés et les salles informatiques peuvent désormais fonctionner en continu alors que ce n’était pas le cas auparavant.

Avant de confirmer la puissance du transformateur, l’équipe projet doit examiner :

• les données historiques de demande du réseau électrique, si elles sont disponibles ;
• les mesures réelles de charge des départs et des tableaux électriques ;
• les projets futurs d’aménagement des locataires ;
• les tendances d’électrification telles que les pompes à chaleur, la recharge des véhicules électriques et l’intégration de batteries ;
• la diversité des charges, plutôt que les seuls totaux de charges raccordées.

Dans les projets de rénovation, la demande mesurée est souvent inférieure à la charge raccordée installée, mais une extension future peut rapidement inverser cette situation. Le surdimensionnement du transformateur peut sembler être une décision prudente, mais un surdimensionnement excessif peut accroître les pertes à vide et réduire le rendement dans les conditions normales de fonctionnement. Le sous-dimensionnement crée un problème plus évident : échauffement, déclenchements intempestifs des systèmes en aval et marge limitée pour les modifications futures.

Une meilleure méthode consiste à définir trois conditions de charge : la charge de fonctionnement actuelle, la charge stabilisée prévue après rénovation et la charge d’extension plausible. Le transformateur sélectionné doit fonctionner efficacement dans la plage d’utilisation probable tout en permettant une croissance réaliste.

Les contraintes d’espace liées à la rénovation déterminent souvent la solution technique

Dans une construction neuve, les locaux des transformateurs peuvent être conçus autour des équipements. Lors d’une rénovation, c’est l’inverse qui se produit. Les ouvertures de portes existantes, la charge admissible au sol, la hauteur sous plafond, les circuits de ventilation, les séparations coupe-feu et les voies d’accès peuvent tous limiter le type et la puissance du transformateur.

C’est pourquoi la vérification précoce du site est essentielle. Les plans seuls ne suffisent pas. Les équipes doivent confirmer :

• l’encombrement de l’équipement et les dégagements nécessaires pour la maintenance ;
• le parcours de manutention entre le point de déchargement et l’emplacement final d’installation ;
• les limites des ascenseurs ou des grues, le cas échéant ;
• la dissipation thermique dans les locaux électriques existants ;
• l’espace nécessaire au cintrage des câbles et à l’accès aux terminaisons ;
• la présence de zones adjacentes sensibles au bruit, telles que des bureaux, des salles de classe ou des espaces réservés aux patients.

Un transformateur techniquement adapté mais impossible à transporter dans le local sans démolition de la structure n’est pas un transformateur adapté. Il en va de même pour les appareils qui répondent aux exigences électriques mais génèrent une charge thermique inacceptable dans une salle de distribution en sous-sol mal ventilée.

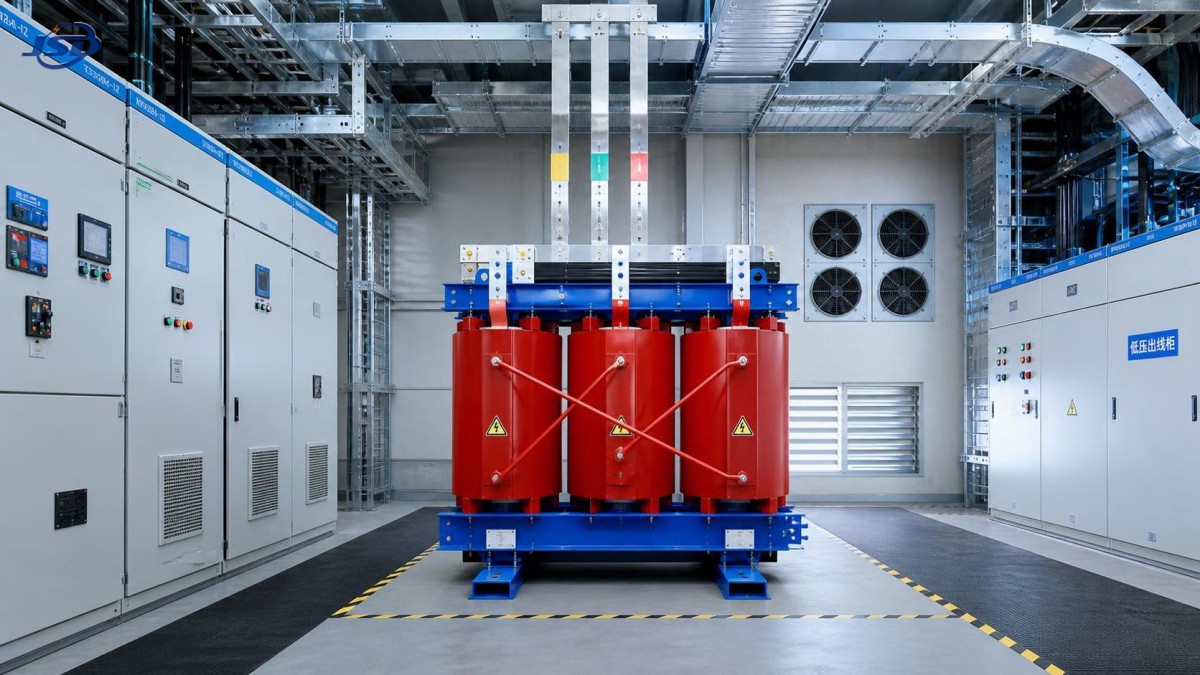

Pour cette raison, les transformateurs secs sont souvent privilégiés dans de nombreux projets de rénovation de bâtiments, en particulier en intérieur, car ils évitent les préoccupations liées au confinement de l’huile et peuvent simplifier certaines considérations de sécurité et d’environnement. Cela dit, le choix entre une conception sèche et une conception immergée dans l’huile doit reposer sur l’environnement d’installation spécifique, les exigences des réglementations locales, la stratégie de protection contre l’incendie et l’évaluation de l’efficacité sur l’ensemble du cycle de vie, plutôt que sur une préférence générale.

La compatibilité de tension ne se résume pas à faire correspondre les tensions primaire et secondaire

Lors d’une rénovation, les problèmes d’incompatibilité de tension ne sont pas toujours évidents au début de la planification. La tension primaire du réseau peut être claire, mais le système en aval peut comprendre un mélange d’équipements anciens, de modernisations réalisées par étapes et de tableaux ajoutés au fil des décennies. Le choix d’une mauvaise configuration de transformateur peut entraîner une refonte coûteuse à un stade avancé du projet.

Les principaux contrôles comprennent :

• la tension d’alimentation primaire du réseau et sa tolérance ;
• la tension secondaire requise par les tableaux de distribution existants et les équipements principaux ;
• la compatibilité de fréquence pour les équipements spéciaux importés ;
• la configuration des phases et le mode de mise à la terre ;
• les besoins en neutre pour les charges non linéaires et monophasées ;
• la coordination de l’impédance avec le reste du système de distribution.

L’impédance mérite une attention particulière. Dans les environnements rénovés, l’impédance du transformateur influence les niveaux de courant de défaut et la coordination avec les dispositifs de protection existants. Un remplacement qui semble électriquement équivalent en kVA et en tension peut néanmoins modifier suffisamment le comportement en court-circuit pour nécessiter une vérification des relais, des disjoncteurs ou des fusibles. C’est l’un des domaines où les hypothèses de remplacement direct peuvent devenir coûteuses.

Les charges non linéaires et les harmoniques peuvent modifier les critères de sélection

De nombreux bâtiments anciens alimentent désormais des types de charges qui étaient beaucoup moins importants lors de l’installation du transformateur d’origine. Les variateurs de fréquence, les systèmes UPS, l’éclairage LED, les équipements informatiques, les systèmes électroniques d’automatisation des bâtiments et les systèmes de recharge des véhicules électriques peuvent tous introduire une distorsion harmonique ou des profils de charge atypiques.

Lorsque les charges non linéaires sont significatives, l’équipe projet doit déterminer si un transformateur standard reste adapté ou si un transformateur doté de fonctions d’atténuation des harmoniques, tenant compte du facteur K ou d’autres adaptations de conception, est nécessaire. La réponse dépend de l’environnement harmonique mesuré et de la composition des charges, et non d’une simple supposition.

Cette question est importante, car la surchauffe liée aux harmoniques apparaît souvent après la mise en service, lorsque la cause première est plus difficile à corriger. Les chefs de projet doivent demander des mesures et une modélisation en amont lorsque le bâtiment comporte une part importante de charges électroniques ou entraînées par variateur. Il est bien moins coûteux de valider les conditions harmoniques avant l’approvisionnement que de diagnostiquer les contraintes thermiques après la réoccupation des locaux.

L’efficacité énergétique doit être évaluée comme un coût d’exploitation, et non comme une simple case de spécification

Dans les projets de rénovation, le rendement du transformateur est parfois considéré comme une préoccupation secondaire, car l’appareil ne représente qu’un poste parmi d’autres dans un budget d’investissement plus large. Cette approche peut être myope, notamment dans les bâtiments ayant de longues heures de fonctionnement ou des charges de base élevées.

Les pertes d’un transformateur comprennent les pertes à vide et les pertes en charge, et leur coût dépend du cycle de fonctionnement réel du bâtiment. Un bâtiment fonctionnant 24 heures sur 24, comme un hôpital, un bureau fortement équipé en informatique, un hôtel ou une infrastructure de transport, peut justifier plus facilement un équipement à haut rendement qu’un bâtiment à occupation légère et variable.

La bonne question n’est pas de savoir si un transformateur à haut rendement est toujours rentable. Il faut déterminer si le coût d’acquisition supplémentaire est justifié par les économies réalisées sur le cycle de vie, compte tenu du profil de charge prévu du site. Pour les équipes projet, cela signifie demander aux fournisseurs les données de pertes et comparer les solutions en fonction du coût total de possession, plutôt que du seul prix d’achat.

Si la rénovation comprend également des ressources énergétiques distribuées, le choix du transformateur devra peut-être s’aligner sur une stratégie plus large de gestion de l’énergie. Dans certains projets, des systèmes de stockage sont ajoutés pour renforcer la résilience, réduire les pointes de consommation ou assurer une alimentation de secours partielle à l’échelle du bâtiment. Dans ce cas, les choix d’équipements adjacents peuvent influencer le comportement de charge du transformateur et les plans d’extension futurs. Par exemple, un produit de stockage mural tel qu’une batterie de stockage d’énergie LiFePO4 murale de 51,2 V peut faire partie d’une architecture de résilience basse tension plus large, même s’il ne remplace pas directement la nécessité de sélectionner correctement le transformateur de distribution.

La sécurité et la conformité ne peuvent pas être laissées aux achats de dernière minute

Les calendriers de rénovation accélèrent souvent les décisions d’approvisionnement, mais la conformité du transformateur doit être vérifiée suffisamment tôt. Les exigences applicables dépendent de la localisation du projet, du type de bâtiment, des règles du distributeur et du rôle de l’équipement dans le système électrique. La certification, les essais, la classe d’isolation, l’échauffement, le degré de protection de l’enveloppe, les performances au feu et les normes d’installation doivent tous être vérifiés par rapport aux exigences du projet.

Les normes exactes varient selon les marchés. Les équipes doivent donc confirmer le cadre réglementaire applicable à leur juridiction et à leur application. Les exigences pertinentes peuvent inclure les codes électriques locaux, les règles d’interconnexion au réseau, les réglementations incendie du bâtiment et les certifications des produits. Lorsqu’une norme ou une exigence spécifique au projet n’est pas claire, elle doit être indiquée comme 【待核实】 plutôt que supposée.

Du point de vue de la réalisation du projet, les défauts de conformité entraînent généralement des retards à trois étapes :

• l’approbation des documents soumis ;
• l’inspection et la mise en service ;
• l’acceptation par les assureurs ou les autorités compétentes pour les bâtiments occupés.

C’est pourquoi les équipes expérimentées examinent la qualité de la documentation fournie par le fournisseur avec autant d’attention que les spécifications de l’équipement. Les plans dimensionnels, les données de pertes, les rapports d’essais, les schémas de câblage, les exigences d’installation et les dossiers de certification jouent tous un rôle important dans l’exécution d’une rénovation.

Le bruit, la chaleur et la maintenabilité sont des enjeux à l’échelle du bâtiment

Les rénovations de bâtiments se déroulent souvent dans des espaces qui restent occupés. Dans cet environnement, les performances du transformateur ne relèvent pas uniquement du domaine électrique. L’impact acoustique, l’élévation de la température du local et l’accès pour la maintenance peuvent affecter directement la satisfaction des occupants et l’exploitation des installations.

Un transformateur situé à proximité de bureaux, d’espaces hôteliers, de salles de classe ou de locaux de soins doit être évalué en fonction du bruit audible et de la transmission des vibrations. Si la ventilation du local est insuffisante, un transformateur présentant des performances électriques acceptables peut néanmoins créer des températures ambiantes inadmissibles, réduire la durée de vie des équipements ou affecter les systèmes voisins.

La maintenabilité mérite également davantage d’attention qu’elle n’en reçoit généralement lors des discussions au stade de l’appel d’offres. Le personnel peut-il inspecter, nettoyer, tester et entretenir l’appareil en toute sécurité sur place ? Les dégagements restent-ils pratiques une fois les câbles installés ? Y a-t-il suffisamment d’espace pour une inspection infrarouge ou un remplacement ultérieur ? Dans de nombreux bâtiments anciens, la réponse est « à peine », ce qui signifie que la maintenabilité doit être traitée comme un critère de conception et non comme une réflexion secondaire.

Le délai d’approvisionnement et la séquence d’installation peuvent primer sur un choix théoriquement idéal

Les chefs de projet savent que la meilleure solution technique sur le papier n’est pas toujours la meilleure option pour le projet. Les délais d’approvisionnement des transformateurs, les risques liés au transport, les fenêtres de coupure et la coordination avec les autres corps de métier peuvent rapidement modifier les décisions de sélection.

Dans les travaux de rénovation, le transformateur se trouve souvent sur le chemin critique parce que :

• les fenêtres d’arrêt sont limitées ;
• les solutions d’alimentation temporaire sont coûteuses ;
• d’autres travaux électriques dépendent des étapes de mise sous tension ;
• des conflits dimensionnels découverts tardivement peuvent bloquer l’installation.

La capacité d’exécution du fournisseur devient donc particulièrement importante. La qualité de fabrication compte, mais la fiabilité des délais, la rapidité de retour des plans, l’assistance aux essais en usine, l’emballage adapté aux conditions de transport difficiles et la réactivité en cas de problème sur site sont également déterminants. Une solution légèrement plus coûteuse provenant d’un fournisseur ayant une meilleure maîtrise des livraisons peut réduire beaucoup plus les risques globaux du projet qu’une offre initiale moins élevée.

Ne pas négliger les conséquences sur les systèmes en amont et en aval

Le remplacement d’un transformateur peut imposer des modifications du système plus larges que prévu. Les réglages des protections en amont, le pouvoir de coupure des disjoncteurs en aval, les dispositions de mise à la terre et les interfaces de comptage peuvent tous nécessiter une révision. Dans certaines rénovations, l’introduction d’un nouveau transformateur révèle également des faiblesses préexistantes dans les appareillages de commutation ou le câblage, qui avaient été tolérées avec l’ancienne configuration.

Pour les responsables de projet, cela signifie que le transformateur doit être considéré comme une partie intégrante d’un ensemble coordonné de modernisation électrique. Plus le bâtiment est ancien et soumis à des contraintes, plus il est important d’évaluer les interactions du transformateur avec :

• les tableaux généraux et les tableaux divisionnaires ;
• les groupes électrogènes et les équipements ATS ;
• les dispositifs de qualité de l’énergie ;
• les systèmes de protection contre les surtensions et de mise à la terre ;
• les futures infrastructures solaires, de stockage ou de recharge des véhicules électriques.

Lorsque la résilience devient une priorité pour le bâtiment, notamment dans les actifs commerciaux et institutionnels, le transformateur peut devoir prendre en charge une architecture électrique plus flexible au fil du temps. Dans ce cas, les solutions de stockage distribué, pouvant notamment inclure des solutions telles que la batterie de stockage d’énergie LiFePO4 murale de 51,2 V, peuvent influencer les futurs modes de gestion de la charge, même si le périmètre immédiat de la rénovation reste centré sur les équipements essentiels de distribution.

Une méthode pratique de sélection pour les équipes de rénovation

Dans les projets réels, la sélection du transformateur est plus efficace lorsque l’équipe se pose une courte série de questions structurées avant de publier les documents d’approvisionnement :

• Quelle est la charge actuelle vérifiée et quelle est la probabilité d’une croissance à court terme ?
• Quelles contraintes d’installation pourraient éliminer des options par ailleurs acceptables ?
• Les harmoniques, le courant de défaut ou la coordination des protections changeront-ils avec le nouvel appareil ?
• Quel niveau d’efficacité est économiquement pertinent compte tenu du profil réel d’exploitation du bâtiment ?
• Quels documents de conformité les autorités, les consultants et les propriétaires exigeront-ils ?
• Le fournisseur peut-il répondre aux exigences du projet en matière de logistique, de délai et de documentation ?

Ces questions peuvent sembler élémentaires, mais elles ciblent les points de défaillance qui apparaissent le plus souvent lors de l’exécution des rénovations : contraintes cachées du site, hypothèses de charge incomplètes et sous-estimation de l’effet d’une modification d’équipement sur le reste du système électrique.

Le transformateur adapté à la rénovation d’un bâtiment est rarement l’appareil le moins cher et n’est pas toujours celui affichant la puissance nominale la plus élevée. C’est la solution qui correspond à la charge réelle, au local réel, à l’environnement réglementaire réel et au calendrier réel du projet. Pour les chefs de projet, c’est le critère le plus important, car la réussite d’une rénovation se mesure moins à la spécification du catalogue qu’à la capacité du bâtiment à reprendre son activité en toute sécurité, efficacement et sans surprises évitables.
