Что следует учитывать при выборе трансформатора для реконструкции здания

Выбор трансформатора для модернизации здания редко сводится к простой замене на аналогичный. В старых коммерческих, жилых зданиях, больницах, школах или зданиях смешанного назначения трансформатор часто оказывается в центре нескольких противоречивых ограничений: ограниченного пространства электротехнического помещения, отсутствия документированных данных о росте нагрузки, повышенных требований к энергоэффективности, устаревшей распределительной инфраструктуры и более строгих требований безопасности по сравнению с теми, которые действовали при установке исходной системы.

Для руководителей проектов и ведущих инженеров практический вопрос заключается не только в том, какой трансформатор соответствует расчетной нагрузке на бумаге. Важно определить, какой вариант снизит риски проекта в течение следующих 10–20 лет, сохранив при этом возможность работы в пределах доступных окон отключения, бюджетных ограничений и фактических условий объекта. Трансформатор для модернизации здания необходимо оценивать как часть общей стратегии реконструкции, а не как изолированный компонент.

Наиболее успешные команды, занимающиеся модернизацией, обычно начинают с простого допущения: имеющиеся данные о здании неполны, а исходные основания для выбора трансформатора могут больше не отражать фактический режим эксплуатации.

Начинайте с реального профиля нагрузки, а не с истории по паспортной табличке

Одна из наиболее распространенных ошибок при модернизации зданий — основывать выбор трансформатора только на мощности старого оборудования. Такой подход сохраняет привычную конфигурацию, но часто не учитывает изменения здания. Плотность размещения людей могла увеличиться, системы HVAC могли перейти на электрические нагрузки, лифтовые системы могли быть модернизированы, а помещения с IT-оборудованием теперь могут работать непрерывно, хотя раньше это было не так.

До подтверждения мощности трансформатора проектная команда должна проверить:

• исторические данные о потреблении электроэнергии, если они доступны;
• фактические измерения нагрузки фидеров и распределительных щитов;
• планы будущей модернизации помещений арендаторов;
• тенденции электрификации, такие как тепловые насосы, зарядка электромобилей и интеграция аккумуляторных систем;
• коэффициент спроса, а не только суммарную подключенную нагрузку.

В проектах модернизации измеренная нагрузка часто ниже установленной подключенной нагрузки, однако будущее расширение может быстро изменить ситуацию. Завышение мощности трансформатора может показаться безопасным решением, но чрезмерное завышение способно увеличить потери холостого хода и снизить эффективность при нормальной эксплуатации. Недостаточная мощность создает более очевидные проблемы: перегрев, ложные срабатывания защит downstream-систем и ограниченный запас для будущих изменений.

Более эффективный подход заключается в определении трех условий нагрузки: текущей рабочей нагрузки, ожидаемой стабилизированной нагрузки после модернизации и вероятной нагрузки при расширении. Выбранный трансформатор должен эффективно работать в наиболее вероятном рабочем диапазоне и одновременно обеспечивать реалистичный запас для роста.

Ограничения пространства при модернизации часто определяют техническое решение

При новом строительстве трансформаторные помещения можно проектировать с учетом оборудования. При реконструкции ситуация обратная. Существующие дверные проемы, допустимая нагрузка на пол, высота потолка, вентиляционные каналы, противопожарные перегородки и маршруты доступа могут ограничивать тип и номинальные параметры трансформатора.

Именно поэтому ранняя проверка объекта имеет большое значение. Одних чертежей недостаточно. Команды должны подтвердить:

• габариты оборудования и требования к рабочим зазорам;
• маршрут перемещения от места разгрузки до конечного места установки;
• ограничения лифта или крана, если применимо;
• отвод тепла в существующих электротехнических помещениях;
• пространство для изгиба кабелей и доступа к местам оконцевания;
• расположенные рядом зоны, чувствительные к шуму, такие как офисы, классы или помещения для пациентов.

Технически подходящий трансформатор, который невозможно доставить в помещение без демонтажа строительных конструкций, подходящим не является. То же относится к устройствам, отвечающим электрическим требованиям, но создающим недопустимую тепловую нагрузку в плохо вентилируемом помещении распределительного устройства в подвале.

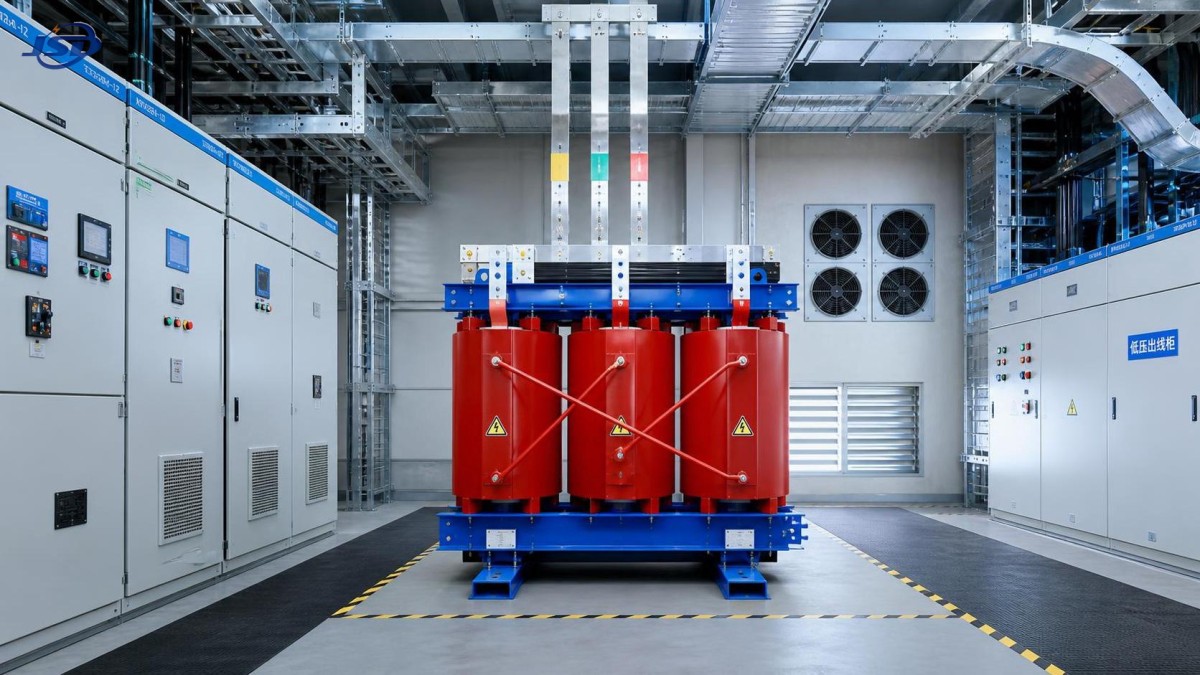

По этой причине в ряде сценариев модернизации зданий, особенно при внутренней установке, часто предпочитают сухие трансформаторы, поскольку они не требуют организации маслосборных устройств и могут упростить соблюдение отдельных требований безопасности и экологии. Однако выбор между сухим и масляным исполнением должен основываться на конкретных условиях установки, требованиях местных норм, стратегии противопожарной защиты и оценке эффективности в течение всего жизненного цикла, а не на универсальном предпочтении.

Совместимость по напряжению — это больше, чем соответствие номиналам первичной и вторичной обмоток

Проблемы несоответствия напряжений при модернизации не всегда очевидны на ранних этапах планирования. Напряжение первичного питания может быть определено достаточно просто, однако downstream-система может включать сочетание устаревшего оборудования, поэтапно модернизируемых элементов и щитов, добавленных в течение нескольких десятилетий. Неправильный выбор конфигурации трансформатора может привести к дорогостоящему перепроектированию на поздней стадии проекта.

К основным проверкам относятся:

• напряжение и допустимый диапазон напряжения питающей сети;
• вторичное напряжение, требуемое существующими распределительными щитами и основным оборудованием;
• совместимость по частоте для специального импортного оборудования;
• конфигурация фаз и способ заземления;
• требования к нейтрали для нелинейных и однофазных нагрузок;
• согласование импеданса с остальной распределительной системой.

Импедансу необходимо уделить особое внимание. В условиях модернизации импеданс трансформатора влияет на уровни токов короткого замыкания и координацию с существующими защитными устройствами. Замена, которая кажется электрически эквивалентной по kVA и напряжению, все же может изменить параметры короткого замыкания настолько, что потребуется проверка реле, автоматических выключателей или предохранителей. Это один из случаев, когда предположение о «прямой замене» приводит к дополнительным расходам.

Нелинейные нагрузки и гармоники могут изменить основу выбора

Сегодня многие старые здания имеют типы нагрузок, которые были гораздо менее значимыми в момент установки исходного трансформатора. Преобразователи частоты, системы UPS, светодиодное освещение, оборудование для обработки данных, электронные системы автоматизации зданий и зарядные системы для электромобилей могут создавать гармонические искажения или нетипичные профили нагрузки.

Если нелинейные нагрузки являются существенными, проектная команда должна оценить, остается ли стандартный трансформатор подходящим или требуется трансформатор с функциями подавления гармоник, учетом K-фактора или другими конструктивными адаптациями. Ответ должен основываться на измеренной гармонической обстановке и составе нагрузки, а не на предположениях.

Эта проблема важна потому, что перегрев, связанный с гармониками, часто проявляется уже после ввода в эксплуатацию, когда устранить первопричину сложнее. Руководители проектов должны настаивать на предварительных измерениях и моделировании, если в здании имеется значительное количество электронных нагрузок или нагрузок на базе приводов. Проверить гармонические условия до закупки гораздо дешевле, чем устранять тепловые напряжения после возобновления эксплуатации здания.

Энергоэффективность следует оценивать как вопрос эксплуатационных расходов, а не как формальный пункт спецификации

В проектах модернизации эффективность трансформатора иногда рассматривается как второстепенный вопрос, поскольку оборудование является лишь одной статьей в более широком капитальном бюджете. Такой подход может быть недальновидным, особенно для зданий с длительным временем работы или высокой базовой нагрузкой.

Потери трансформатора включают потери холостого хода и нагрузочные потери, а их влияние на стоимость зависит от фактического рабочего цикла здания. Для здания, работающего круглосуточно, например больницы, офиса с большим объемом IT-оборудования, отеля или транспортного объекта, оборудование с более высокой эффективностью может быть экономически более оправданным, чем для здания с небольшой и изменяющейся загрузкой.

Правильный вопрос заключается не в том, всегда ли стоит использовать высокоэффективный трансформатор. Нужно определить, оправданы ли дополнительные первоначальные затраты экономией в течение жизненного цикла при ожидаемом профиле нагрузки объекта. Поэтому проектным командам следует запрашивать у поставщиков данные о потерях и сравнивать варианты по совокупной стоимости владения, а не только по цене покупки.

Если модернизация также включает распределенные энергетические ресурсы, решение по трансформатору может потребовать согласования с более широкой стратегией управления энергией. В некоторых проектах для повышения устойчивости, снижения пиковых нагрузок или частичного резервного питания на уровне здания устанавливаются системы хранения энергии. В таких случаях выбор соседнего оборудования может влиять на режим нагрузки трансформатора и планы будущего расширения. Например, настенная система хранения энергии, такая как 51.2V Wall-mounted LiFePO4 Energy Storage Battery, может быть частью более широкой архитектуры низковольтного электроснабжения с повышенной устойчивостью, даже если она напрямую не заменяет необходимость в правильно выбранном распределительном трансформаторе.

Безопасность и соответствие требованиям нельзя откладывать до позднего этапа закупки

Графики модернизации часто сокращают сроки принятия решений о закупке, однако соответствие трансформатора требованиям следует проверять заранее. Применимые требования зависят от местоположения проекта, типа здания, правил электроснабжающей организации и роли оборудования в электрической системе. Сертификация, испытания, класс изоляции, превышение температуры, степень защиты корпуса, пожарные характеристики и стандарты монтажа необходимо проверить на соответствие требованиям проекта.

Точные стандарты различаются в зависимости от рынка, поэтому командам следует подтвердить нормативную базу, действующую для конкретной юрисдикции и области применения. Соответствующие требования могут включать местные электротехнические нормы, правила подключения к сети, строительные противопожарные нормы и сертификацию продукции. Если какой-либо стандарт или специфическое требование проекта неясны, их следует обозначить как 【待核实】, а не принимать без проверки.

С точки зрения реализации проекта несоответствие требованиям обычно приводит к задержкам в трех местах:

• утверждение технической документации;
• инспекция и ввод в эксплуатацию;
• получение одобрения страховой компании или уполномоченных органов для эксплуатируемых зданий.

Поэтому опытные команды оценивают качество документации поставщика так же внимательно, как и спецификацию оборудования. Для выполнения работ по модернизации важны габаритные чертежи, данные о потерях, протоколы испытаний, схемы подключения, требования к монтажу и документы о сертификации.

Шум, тепло и ремонтопригодность — это вопросы уровня всего здания

Модернизация зданий часто выполняется в помещениях, которые продолжают использоваться. В таких условиях характеристики трансформатора имеют значение не только с электрической точки зрения. Акустическое воздействие, повышение температуры в помещении и доступ для технического обслуживания могут напрямую влиять на удовлетворенность арендаторов и работу объекта.

Трансформатор, расположенный рядом с офисными этажами, гостиничными зонами, классами или медицинскими помещениями, необходимо оценивать с точки зрения слышимого шума и передачи вибрации. Если вентиляция помещения недостаточна, трансформатор с приемлемыми электрическими характеристиками все же может создавать недопустимую температуру окружающей среды, сокращающую срок службы оборудования или влияющую на соседние системы.

Ремонтопригодность также заслуживает большего внимания, чем обычно уделяется ей на этапе обсуждения тендерных предложений. Могут ли сотрудники безопасно осматривать, очищать, испытывать и обслуживать устройство на месте? Остаются ли рабочие зазоры достаточными после установки кабелей? Достаточно ли места для инфракрасного обследования или будущей замены? Во многих старых зданиях ответ будет «едва ли», поэтому ремонтопригодность следует рассматривать как проектный критерий, а не как второстепенный вопрос.

Срок поставки и последовательность монтажа могут оказаться важнее теоретически идеального выбора

Руководители проектов знают, что лучший с технической точки зрения вариант на бумаге не всегда является лучшим вариантом для проекта. Сроки изготовления трансформатора, риски транспортировки, окна отключения и координация с другими подрядчиками могут быстро изменить решение о выборе.

В проектах модернизации трансформатор часто находится на критическом пути, поскольку:

• окна отключения ограничены;
• организация временного электроснабжения обходится дорого;
• другие электротехнические работы зависят от этапов подачи напряжения;
• поздние несоответствия по габаритам могут остановить монтаж.

Это делает способность поставщика обеспечить выполнение проекта особенно важной. Качество производства имеет значение, но не менее важны соблюдение графика, скорость подготовки чертежей, поддержка заводских испытаний, упаковка для сложных условий транспортировки и оперативное реагирование на проблемы на объекте. Немного более дорогой вариант от поставщика с более высокой дисциплиной поставок может значительно снизить общий риск проекта по сравнению с предложением с более низкой первоначальной ценой.

Не игнорируйте последствия для вышестоящей и нижестоящей частей системы

Замена трансформатора может потребовать более масштабных изменений системы, чем ожидалось. Может понадобиться проверить уставки вышестоящей защиты, отключающую способность нижестоящих автоматических выключателей, схемы заземления и интерфейсы учета. В некоторых проектах модернизации установка нового трансформатора также выявляет ранее существовавшие слабые места распределительных устройств или кабелей, которые допускались при старой конфигурации.

Для руководителей проектов это означает, что трансформатор следует рассматривать как часть согласованного комплекса работ по модернизации электроснабжения. Чем более ограниченным и старым является здание, тем важнее оценивать взаимодействие трансформатора со следующими элементами:

• главными распределительными щитами и панелями;
• генераторными установками и оборудованием ATS;
• устройствами контроля качества электроэнергии;
• системами защиты от импульсных перенапряжений и заземления;
• будущей инфраструктурой солнечной энергетики, систем хранения или зарядки электромобилей.

Если устойчивость электроснабжения становится приоритетом здания, особенно для коммерческих и общественных объектов, трансформатору может потребоваться поддерживать более гибкую электрическую архитектуру в будущем. В таких случаях распределенные варианты хранения энергии, включая потенциально решения типа 51.2V Wall-mounted LiFePO4 Energy Storage Battery, могут влиять на будущие схемы управления нагрузкой, даже если непосредственный объем модернизации ограничен основным распределительным оборудованием.

Практический подход к выбору для команд, занимающихся модернизацией

В реальных проектах выбор трансформатора наиболее эффективен, когда перед выпуском закупочной документации команда задает короткий перечень четких вопросов:

• Какова подтвержденная текущая нагрузка и насколько вероятен ее рост в ближайшее время?
• Какие ограничения монтажа могут исключить в остальном приемлемые варианты?
• Изменятся ли гармоники, ток короткого замыкания или координация защиты после установки нового устройства?
• Какой уровень эффективности экономически оправдан при фактическом профиле эксплуатации здания?
• Какие документы о соответствии потребуются органам надзора, консультантам и владельцам?
• Сможет ли поставщик выполнить требования проекта по логистике, срокам поставки и документации?

Эти вопросы могут показаться простыми, но они затрагивают наиболее частые проблемные точки при реализации проектов модернизации: скрытые ограничения объекта, неполные допущения по нагрузке и недооценку влияния одного изменения оборудования на остальную электрическую систему.

Правильный трансформатор для модернизации здания редко является самым дешевым и не всегда имеет самые высокие номинальные характеристики. Это вариант, который соответствует реальной нагрузке, реальному помещению, реальным требованиям нормативов и реальному графику проекта. Для руководителей проектов именно этот критерий имеет наибольшее значение, поскольку успех модернизации определяется не столько спецификацией в каталоге, сколько тем, сможет ли здание безопасно и эффективно возобновить работу без предотвратимых неожиданностей.
