Qué tener en cuenta al seleccionar un transformador para la rehabilitación de edificios

Elegir un transformador para trabajos de modernización de edificios rara vez consiste simplemente en sustituirlo por otro equivalente. En edificios comerciales, residenciales, hospitales, escuelas o de uso mixto más antiguos, el transformador suele situarse en la intersección de varias limitaciones contrapuestas: espacio limitado en la sala eléctrica, crecimiento de la carga no documentado, mayores expectativas de eficiencia energética, infraestructura de distribución envejecida y requisitos de seguridad más estrictos que cuando se instaló el sistema original.

Para los responsables de proyecto y los líderes de ingeniería, la cuestión práctica no es solo qué transformador se ajusta a la carga de diseño sobre el papel. La cuestión es qué opción reduce el riesgo del proyecto durante los próximos 10 a 20 años, sin dejar de ajustarse a los periodos de desconexión, las limitaciones presupuestarias y las condiciones del emplazamiento. Un transformador para la modernización de un edificio debe evaluarse como parte de toda la estrategia de renovación, no como un componente aislado.

Los equipos de modernización más exitosos suelen comenzar con una suposición sencilla: los datos del edificio existente están incompletos y los criterios originales de selección del transformador pueden ya no reflejar el uso real.

Comience con el perfil de carga real, no con el historial de la placa de características

Uno de los errores más comunes en la modernización de edificios es basar la selección del transformador únicamente en la capacidad de la unidad antigua. Este enfoque puede mantener la familiaridad, pero a menudo ignora cómo ha cambiado el edificio. La densidad de ocupación puede ser mayor, los sistemas HVAC pueden haber pasado a utilizar cargas eléctricas, los sistemas de ascensores pueden haberse modernizado y las salas de TI pueden funcionar ahora de forma continua cuando antes no lo hacían.

Antes de confirmar el tamaño del transformador, el equipo del proyecto debe revisar:

• los datos históricos de demanda de la compañía eléctrica, si están disponibles;
• las mediciones reales de carga de alimentadores y paneles;
• los planes futuros de mejora de los espacios arrendados;
• las tendencias de electrificación, como bombas de calor, carga de vehículos eléctricos e integración de baterías;
• la diversidad de carga, en lugar de limitarse a los totales de carga conectada.

En los proyectos de modernización, la demanda medida suele ser inferior a la carga conectada instalada, pero la expansión futura puede invertir rápidamente esta situación. Sobredimensionar el transformador puede parecer una decisión segura; sin embargo, un sobredimensionamiento excesivo puede aumentar las pérdidas en vacío y reducir la eficiencia en condiciones normales de funcionamiento. El subdimensionamiento crea un problema más evidente: sobrecalentamiento, disparos intempestivos en los sistemas posteriores y margen limitado para futuras modificaciones.

Un marco de decisión más adecuado consiste en definir tres condiciones de carga: la carga operativa actual, la carga estabilizada prevista después de la modernización y la carga de expansión plausible. El transformador seleccionado debe funcionar eficientemente en el rango operativo previsto y, al mismo tiempo, admitir un crecimiento realista.

Las limitaciones de espacio de la modernización suelen determinar la solución técnica

En las construcciones nuevas, las salas de transformadores pueden diseñarse alrededor del equipo. En los trabajos de modernización ocurre lo contrario. Las aberturas existentes de las puertas, la capacidad de carga del suelo, la altura del techo, las rutas de ventilación, las separaciones resistentes al fuego y las vías de acceso pueden limitar el tipo y la potencia nominal del transformador.

Por eso es importante verificar pronto el emplazamiento. Los planos por sí solos no son suficientes. Los equipos deben confirmar:

• las dimensiones del equipo y los requisitos de espacio libre para servicio;
• la ruta de izado desde el punto de descarga hasta la ubicación final de instalación;
• los límites de ascensores o grúas, cuando corresponda;
• la disipación de calor en las salas eléctricas existentes;
• el espacio para la curvatura de los cables y el acceso a las terminaciones;
• las zonas adyacentes sensibles al ruido, como oficinas, aulas o espacios para pacientes.

Un transformador técnicamente adecuado que no pueda transportarse hasta la sala sin realizar una demolición estructural no es un transformador adecuado. Lo mismo se aplica a las unidades que cumplen los requisitos eléctricos, pero generan una carga térmica inaceptable en una sala de interruptores de sótano con ventilación deficiente.

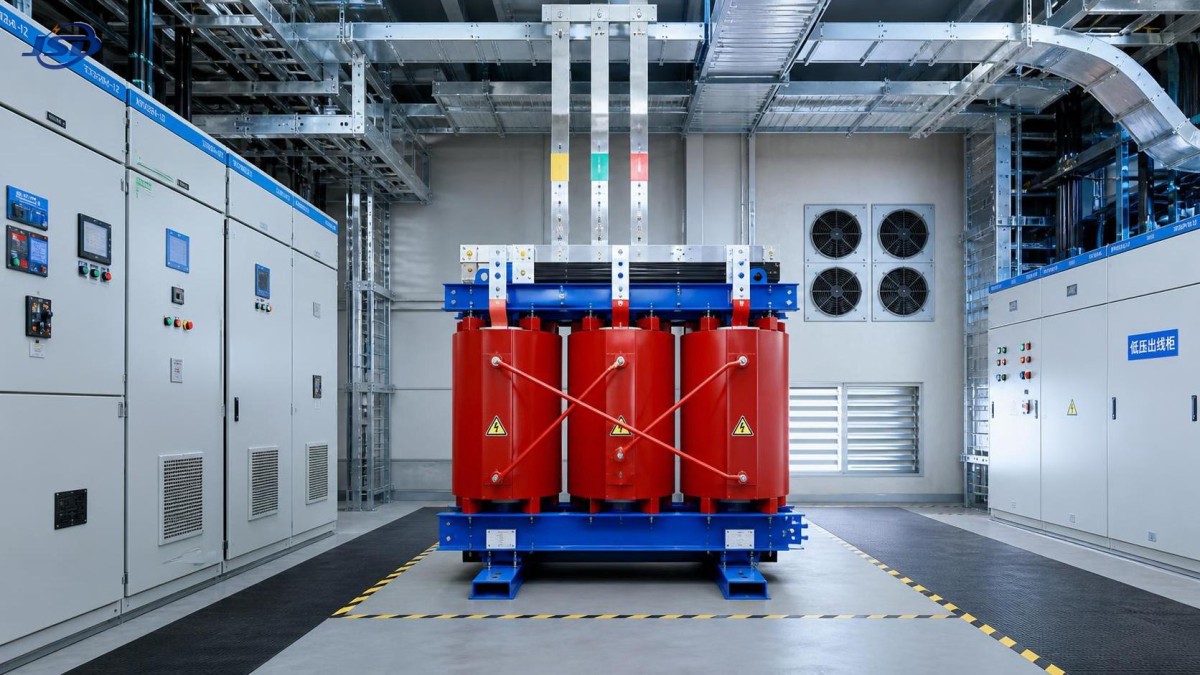

Por este motivo, los transformadores de tipo seco suelen preferirse en muchas situaciones de modernización de edificios, especialmente en interiores, ya que evitan las preocupaciones relacionadas con la contención de aceite y pueden simplificar determinados aspectos de seguridad y medioambientales. No obstante, la elección entre un diseño de tipo seco y uno sumergido en aceite debe basarse en el entorno específico de instalación, los requisitos de los códigos locales, la estrategia de protección contra incendios y la evaluación de la eficiencia durante el ciclo de vida, en lugar de aplicar una preferencia general.

La compatibilidad de tensión va más allá de hacer coincidir las tensiones primaria y secundaria

Los problemas de desajuste de tensión en las modernizaciones no siempre son evidentes durante la planificación inicial. La tensión del servicio primario puede ser sencilla, pero el sistema posterior puede incluir una combinación de equipos antiguos, mejoras por fases y paneles añadidos durante décadas. Seleccionar una configuración incorrecta del transformador puede provocar un rediseño costoso en una fase avanzada del proyecto.

Las comprobaciones principales incluyen:

• la tensión de suministro de la compañía eléctrica y su tolerancia;
• la tensión secundaria requerida por los cuadros de distribución existentes y los equipos principales;
• la compatibilidad de frecuencia para equipos especiales importados;
• la configuración de fases y el método de puesta a tierra;
• los requisitos de neutro para cargas no lineales y monofásicas;
• la coordinación de impedancias con el resto del sistema de distribución.

La impedancia merece especial atención. En los entornos de modernización, la impedancia del transformador afecta a los niveles de corriente de fallo y a la coordinación con los dispositivos de protección existentes. Un reemplazo que parezca eléctricamente equivalente en kVA y tensión aún puede modificar el comportamiento frente a cortocircuitos lo suficiente como para exigir la revisión de relés, interruptores automáticos o fusibles. Esta es una de las áreas en las que las suposiciones de “sustitución directa” se vuelven costosas.

Las cargas no lineales y los armónicos pueden modificar los criterios de selección

Muchos edificios antiguos soportan ahora tipos de carga que eran mucho menos importantes cuando se instaló el transformador original. Los variadores de frecuencia, sistemas UPS, iluminación LED, equipos de datos, sistemas electrónicos de automatización de edificios y sistemas de carga de vehículos eléctricos pueden introducir distorsión armónica o perfiles de carga atípicos.

Cuando las cargas no lineales sean importantes, el equipo del proyecto debe evaluar si un transformador estándar sigue siendo adecuado o si se requiere un transformador con funciones de mitigación de armónicos, consideraciones de factor K u otras adaptaciones de diseño. La respuesta depende del entorno armónico medido y de la composición de la carga, no de suposiciones.

Este aspecto es importante porque el sobrecalentamiento relacionado con los armónicos suele aparecer después de la puesta en servicio, cuando la causa raíz resulta más difícil de corregir. Los responsables del proyecto deben insistir en realizar mediciones y modelización iniciales cuando el edificio incluya cargas electrónicas o accionadas de forma significativa. Validar las condiciones armónicas antes de la adquisición es mucho menos costoso que solucionar tensiones térmicas después de que se reanude la ocupación.

La eficiencia energética debe evaluarse como un coste operativo, no como una casilla de especificaciones

En los proyectos de modernización, la eficiencia del transformador a veces se considera una cuestión secundaria porque la unidad es solo una partida dentro de un presupuesto de capital más amplio. Esta perspectiva puede ser miope, especialmente en edificios con largos periodos de funcionamiento o cargas base elevadas.

Las pérdidas del transformador incluyen pérdidas en vacío y pérdidas en carga, y el impacto económico depende del ciclo de trabajo real del edificio. Un edificio que funciona las 24 horas, como un hospital, una oficina con gran cantidad de equipos de datos, un hotel o una instalación de transporte, puede justificar con mayor facilidad equipos de mayor eficiencia que un edificio con una ocupación ligera y variable.

La pregunta correcta no es si un transformador de alta eficiencia siempre merece la pena. La cuestión es si el coste de adquisición adicional está justificado por los ahorros durante el ciclo de vida, teniendo en cuenta el patrón de carga previsto del emplazamiento. Para los equipos del proyecto, esto implica solicitar a los proveedores los datos de pérdidas y comparar las opciones según el coste total de propiedad, no solo según el precio de compra.

Si la modernización también incluye recursos energéticos distribuidos, la decisión sobre el transformador puede tener que alinearse con una estrategia más amplia de gestión energética. En algunos proyectos se añaden sistemas de almacenamiento para mejorar la resiliencia, reducir los picos de demanda o proporcionar respaldo parcial a nivel del edificio. En esos casos, las decisiones sobre los equipos adyacentes pueden influir en el comportamiento de carga del transformador y en los planes de expansión futuros. Por ejemplo, un producto de almacenamiento mural como batería de almacenamiento de energía LiFePO4 mural de 51.2V puede formar parte de una arquitectura más amplia de resiliencia de baja tensión, aunque no sustituya directamente la necesidad de seleccionar adecuadamente un transformador de distribución.

La seguridad y el cumplimiento no pueden dejarse para la adquisición en la fase final

Los calendarios de modernización suelen comprimir las decisiones de adquisición, pero el cumplimiento del transformador debe comprobarse con antelación. Los requisitos aplicables dependen de la ubicación del proyecto, el tipo de edificio, las normas de la compañía eléctrica y la función del equipo dentro del sistema eléctrico. La certificación, los ensayos, la clase de aislamiento, el aumento de temperatura, el grado de protección de la envolvente, el comportamiento frente al fuego y las normas de instalación deben verificarse conforme a los requisitos del proyecto.

Las normas exactas varían según el mercado, por lo que los equipos deben confirmar el marco normativo aplicable a su jurisdicción y aplicación. Los requisitos pertinentes pueden incluir códigos eléctricos locales, normas de interconexión de la compañía eléctrica, reglamentos de protección contra incendios de edificios y certificaciones de producto. Cuando alguna norma o requisito específico del proyecto no esté claro, deberá marcarse como 【Pendiente de verificación】 en lugar de darse por supuesto.

Desde el punto de vista de la ejecución del proyecto, los incumplimientos suelen generar retrasos en tres momentos:

• la aprobación de la documentación técnica;
• la inspección y la puesta en servicio;
• la aceptación por parte de las aseguradoras o de las autoridades en edificios ocupados.

Por eso, los equipos con experiencia revisan la calidad de la documentación del proveedor con el mismo cuidado que la propia especificación del equipo. Los planos dimensionales, los datos de pérdidas, los informes de ensayo, los diagramas de cableado, los requisitos de instalación y los registros de certificación son elementos importantes para la ejecución de una modernización.

El ruido, el calor y la facilidad de mantenimiento son cuestiones a nivel del edificio

Las modernizaciones de edificios suelen realizarse en espacios que continúan ocupados. En ese entorno, el rendimiento del transformador no es solo una cuestión eléctrica. El impacto acústico, el aumento de temperatura de la sala y el acceso para el mantenimiento pueden afectar directamente a la satisfacción de los ocupantes y al funcionamiento de las instalaciones.

Un transformador situado cerca de oficinas, zonas hoteleras, aulas o áreas sanitarias debe evaluarse en cuanto al ruido audible y la transmisión de vibraciones. Si la ventilación de la sala es deficiente, un transformador con un rendimiento eléctrico aceptable aún puede generar temperaturas ambiente inaceptables que reduzcan la vida útil del equipo o afecten a los sistemas cercanos.

La facilidad de mantenimiento también merece más atención de la que suele recibir en las conversaciones durante la fase de licitación. ¿Puede el personal inspeccionar, limpiar, probar y reparar la unidad de forma segura en su ubicación? ¿Son prácticos los espacios libres una vez instalados los cables? ¿Hay espacio suficiente para realizar inspecciones por infrarrojos o sustituir el equipo en el futuro? En muchos edificios antiguos, la respuesta es “apenas”, lo que significa que la facilidad de mantenimiento debe tratarse como un criterio de diseño y no como una consideración posterior.

El plazo de entrega y la secuencia de instalación pueden imponerse a una elección teóricamente ideal

Los responsables de proyecto saben que la mejor opción técnica sobre el papel no siempre es la mejor opción para el proyecto. Los plazos de entrega del transformador, los riesgos del transporte, las ventanas de desconexión y la coordinación con otros gremios pueden modificar rápidamente las decisiones de selección.

En los trabajos de modernización, el transformador suele encontrarse en la ruta crítica porque:

• las ventanas de desconexión son limitadas;
• las soluciones de alimentación temporal son costosas;
• otros trabajos eléctricos dependen de los hitos de energización;
• los conflictos dimensionales detectados tarde pueden detener la instalación.

Esto hace que la capacidad de ejecución del proveedor sea muy relevante. La calidad de fabricación es importante, pero también lo son la fiabilidad del calendario, la rapidez en la entrega de planos, el apoyo durante los ensayos en fábrica, el embalaje para condiciones de transporte difíciles y la capacidad de respuesta ante problemas en el emplazamiento. Una opción ligeramente más cara de un proveedor con mayor disciplina de entrega puede reducir el riesgo total del proyecto mucho más que una oferta inicial más baja.

No ignore las consecuencias en los sistemas anteriores y posteriores

La sustitución de un transformador puede obligar a realizar cambios más amplios en el sistema de lo previsto. Es posible que deban revisarse los ajustes de protección aguas arriba, la capacidad de interrupción de los interruptores aguas abajo, las configuraciones de puesta a tierra y las interfaces de medición. En algunas modernizaciones, la introducción de un nuevo transformador también pone de manifiesto deficiencias preexistentes en los equipos de maniobra o el cableado que habían sido toleradas con la configuración anterior.

Para los responsables del proyecto, esto significa que el transformador debe tratarse como parte de un paquete coordinado de modernización eléctrica. Cuanto más limitado y antiguo sea el edificio, más importante será evaluar la interacción del transformador con:

• los cuadros principales y los paneles de distribución;
• los sistemas de generadores y los equipos ATS;
• los dispositivos de calidad de la energía;
• los sistemas de protección contra sobretensiones y de puesta a tierra;
• la futura infraestructura solar, de almacenamiento o de carga de vehículos eléctricos.

Cuando la resiliencia se convierte en una prioridad del edificio, especialmente en activos comerciales e institucionales, es posible que el transformador deba admitir con el tiempo una arquitectura eléctrica más flexible. En estos casos, las opciones de almacenamiento distribuido, que potencialmente pueden incluir soluciones como la batería de almacenamiento de energía LiFePO4 mural de 51.2V, pueden influir en los futuros patrones de gestión de carga, aunque el alcance inmediato de la modernización siga centrado en los equipos básicos de distribución.

Un enfoque práctico de selección para los equipos de modernización

En los proyectos reales, la selección del transformador funciona mejor cuando el equipo plantea una breve lista de preguntas disciplinadas antes de emitir los documentos de adquisición:

• ¿Cuál es la carga presente verificada y qué probabilidad existe de que aumente a corto plazo?
• ¿Qué limitaciones de instalación podrían descartar opciones que, de otro modo, serían aceptables?
• ¿Cambiarán los armónicos, la corriente de fallo o la coordinación de protecciones con la nueva unidad?
• ¿Qué nivel de eficiencia tiene sentido económico según el perfil operativo real del edificio?
• ¿Qué documentos de conformidad exigirán las autoridades, los consultores y los propietarios?
• ¿Puede el proveedor cumplir las exigencias logísticas, de plazo de entrega y documentación del proyecto?

Estas preguntas pueden parecer básicas, pero abordan los puntos de fallo que aparecen con mayor frecuencia durante la ejecución de una modernización: limitaciones ocultas del emplazamiento, supuestos de carga incompletos y subestimación del efecto que un cambio de equipo puede tener sobre el resto del sistema eléctrico.

El transformador adecuado para la modernización de un edificio rara vez es la unidad más barata y no siempre es la de mayor potencia nominal. Es la opción que se ajusta a la carga real, a la sala real, al entorno normativo real y al calendario real del proyecto. Para los responsables del proyecto, ese es el criterio que más importa, porque el éxito de una modernización se mide menos por la especificación del catálogo que por si el edificio vuelve a funcionar de forma segura y eficiente, sin sorpresas evitables.
