O que considerar ao selecionar um transformador para reformas de edifícios

Escolher um transformador para obras de modernização de edifícios raramente é apenas uma questão de “substituir por outro igual”. Em edifícios comerciais, residenciais, hospitalares, escolares ou de uso misto mais antigos, o transformador costuma estar no ponto de interseção de várias restrições concorrentes: espaço limitado na sala elétrica, crescimento de carga não documentado, expectativas mais rigorosas de eficiência energética, infraestrutura de distribuição envelhecida e requisitos de segurança mais exigentes do que aqueles aplicáveis quando o sistema original foi instalado.

Para gerentes de projeto e responsáveis pela engenharia, a questão prática não é apenas qual transformador atende à carga de projeto no papel. É qual opção reduz os riscos do projeto nos próximos 10 a 20 anos, enquanto continua compatível com as janelas de desligamento, as limitações orçamentárias e as condições do local. Um transformador para modernização de edifícios deve ser avaliado como parte de toda a estratégia de retrofit, e não como um componente isolado.

As equipes de retrofit mais bem-sucedidas geralmente começam com uma premissa simples: os dados do edifício existente estão incompletos, e a base original para a seleção do transformador pode não refletir mais o uso real.

Comece pelo perfil de carga real, não pelo histórico da placa de identificação

Um dos erros mais comuns na modernização de edifícios é basear a seleção do transformador apenas na capacidade da unidade antiga. Essa abordagem pode manter a familiaridade, mas frequentemente ignora as mudanças ocorridas no edifício. A densidade de ocupação pode ter aumentado, os sistemas HVAC podem ter migrado para cargas elétricas, os sistemas de elevadores podem ter sido modernizados e as salas de TI podem operar continuamente, quando antes não operavam.

Antes de confirmar o dimensionamento do transformador, a equipe do projeto deve revisar:

• dados históricos de demanda da concessionária, se disponíveis;
• medições reais de carregamento dos alimentadores e painéis;
• planos futuros de melhorias para os ocupantes;
• tendências de eletrificação, como bombas de calor, carregamento de veículos elétricos e integração de baterias;
• diversidade de carga, e não apenas os totais de carga conectada.

Em projetos de retrofit, a demanda medida costuma ser inferior à carga conectada instalada, mas a expansão futura pode reverter rapidamente essa situação. Superdimensionar o transformador pode parecer uma decisão segura, porém o excesso de dimensionamento pode aumentar as perdas em vazio e reduzir a eficiência em condições normais de operação. O subdimensionamento cria um problema mais evidente: superaquecimento, disparos indesejados nos sistemas a jusante e margem limitada para futuras modificações.

Uma estrutura de decisão mais adequada consiste em definir três condições de carga: carga operacional atual, carga estabilizada esperada após o retrofit e carga de expansão plausível. O transformador selecionado deve operar de forma eficiente na faixa de operação provável, acomodando ainda um crescimento realista.

As restrições de espaço do retrofit frequentemente determinam a solução técnica

Em uma construção nova, as salas dos transformadores podem ser projetadas em função do equipamento. Em obras de retrofit, ocorre o oposto. As aberturas existentes das portas, a capacidade de carga do piso, a altura do teto, as rotas de ventilação, as separações corta-fogo e as vias de acesso podem limitar o tipo e a potência nominal do transformador.

Por isso, a verificação antecipada do local é importante. Os desenhos, por si só, não são suficientes. As equipes devem confirmar:

• dimensões do equipamento e requisitos de espaço para manutenção;
• rota de movimentação desde o ponto de descarga até o local final de instalação;
• limites de elevadores ou guindastes, quando aplicável;
• dissipação de calor nas salas elétricas existentes;
• espaço para curvatura dos cabos e acesso às terminações;
• áreas adjacentes sensíveis ao ruído, como escritórios, salas de aula ou áreas para pacientes.

Um transformador tecnicamente adequado que não possa ser transportado até a sala sem demolição estrutural não é um transformador adequado. O mesmo se aplica a unidades que atendem aos requisitos elétricos, mas criam uma carga térmica inaceitável em uma sala de distribuição no subsolo com ventilação insuficiente.

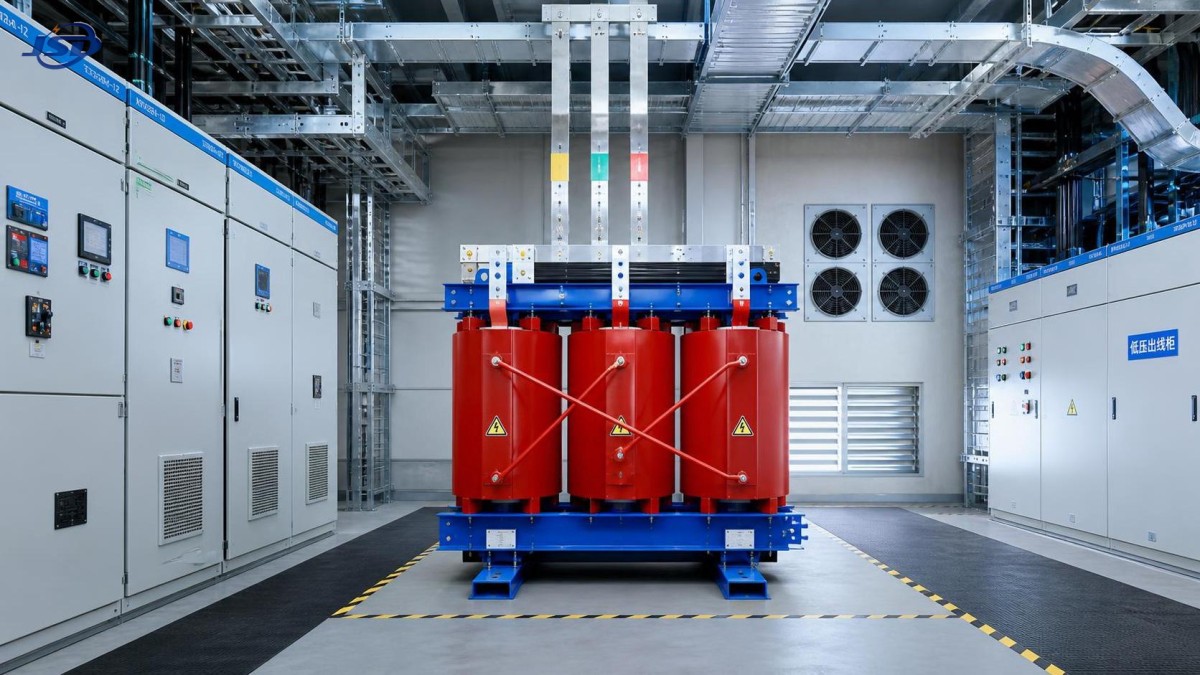

Por esse motivo, os transformadores do tipo seco são frequentemente preferidos em muitos cenários de modernização de edifícios, especialmente em ambientes internos, pois dispensam preocupações com contenção de óleo e podem simplificar determinados aspectos de segurança e ambientais. Ainda assim, a escolha entre projetos do tipo seco e imersos em óleo deve basear-se no ambiente específico de instalação, nos requisitos dos códigos locais, na estratégia de proteção contra incêndio e na avaliação da eficiência ao longo do ciclo de vida, e não em uma preferência generalizada.

A compatibilidade de tensão envolve mais do que combinar as tensões nominais primária e secundária

Os problemas de incompatibilidade de tensão em retrofits nem sempre são evidentes durante o planejamento inicial. A tensão primária de alimentação pode ser simples, mas o sistema a jusante pode incluir uma combinação de equipamentos antigos, atualizações realizadas em etapas e painéis adicionados ao longo de décadas. Selecionar a configuração incorreta do transformador pode provocar um redesenho dispendioso em uma fase avançada do projeto.

As principais verificações incluem:

• tensão e tolerância da alimentação da concessionária no primário;
• tensão secundária exigida pelos quadros de distribuição existentes e pelos equipamentos principais;
• compatibilidade de frequência para equipamentos especiais importados;
• configuração de fases e método de aterramento;
• requisitos de neutro para cargas não lineares e monofásicas;
• coordenação da impedância com o restante do sistema de distribuição.

A impedância merece atenção especial. Em ambientes de retrofit, a impedância do transformador afeta os níveis de corrente de falta e a coordenação com os dispositivos de proteção existentes. Uma substituição que pareça eletricamente equivalente em kVA e tensão ainda pode alterar o comportamento de curto-circuito o suficiente para exigir a revisão de relés, disjuntores ou fusíveis. Essa é uma das áreas em que as suposições de “substituição direta” se tornam dispendiosas.

As cargas não lineares e os harmônicos podem alterar a base de seleção

Muitos edifícios antigos agora possuem tipos de carga que eram muito menos significativos quando o transformador original foi instalado. Acionamentos de frequência variável, sistemas UPS, iluminação LED, equipamentos de dados, sistemas eletrônicos de automação predial e sistemas de carregamento de veículos elétricos podem introduzir distorção harmônica ou perfis de carga atípicos.

Quando as cargas não lineares forem relevantes, a equipe do projeto deve avaliar se um transformador padrão continua sendo adequado ou se é necessário um transformador com recursos de mitigação de harmônicos, considerações de fator K ou outras adaptações de projeto. A resposta depende do ambiente harmônico medido e da composição da carga, e não de suposições.

Essa questão é importante porque o superaquecimento relacionado aos harmônicos costuma aparecer após o comissionamento, quando a causa principal é mais difícil de corrigir. Os gerentes de projeto devem exigir medições e modelagem preliminares quando o edifício incluir cargas eletrônicas ou baseadas em acionamentos em quantidade significativa. É muito mais barato validar as condições harmônicas antes da aquisição do que solucionar tensões térmicas depois que a ocupação for retomada.

A eficiência energética deve ser avaliada como uma questão de custo operacional, e não como um simples requisito de especificação

Em projetos de retrofit, a eficiência do transformador às vezes é tratada como uma preocupação secundária, porque a unidade representa apenas um item do orçamento de capital mais amplo. Essa visão pode ser limitada, especialmente em edifícios com longos períodos de operação ou cargas básicas elevadas.

As perdas do transformador incluem perdas em vazio e perdas sob carga, e o impacto nos custos depende do ciclo de operação real do edifício. Um edifício que opera ininterruptamente, como um hospital, um escritório com alta demanda de dados, um hotel ou uma instalação de transporte, pode justificar mais facilmente equipamentos de maior eficiência do que um edifício com ocupação baixa e variável.

A questão correta não é saber se um transformador de alta eficiência sempre vale a pena. A questão é saber se o custo incremental de aquisição é justificado pela economia durante o ciclo de vida, considerando o padrão de carregamento esperado no local. Para as equipes de projeto, isso significa solicitar aos fornecedores os dados de perdas e comparar as opções pelo custo total de propriedade, e não apenas pelo preço de compra.

Se o retrofit também incluir recursos energéticos distribuídos, a decisão sobre o transformador poderá precisar estar alinhada a uma estratégia mais ampla de gestão de energia. Em alguns projetos, sistemas de armazenamento estão sendo adicionados para aumentar a resiliência, reduzir picos de demanda ou fornecer backup parcial no nível do edifício. Nesses casos, as escolhas dos equipamentos adjacentes podem influenciar o comportamento de carregamento do transformador e os planos de expansão futura. Por exemplo, um produto de armazenamento montado na parede, como a 51.2V Wall-mounted LiFePO4 Energy Storage Battery, pode fazer parte de uma arquitetura mais ampla de resiliência em baixa tensão, mesmo que não substitua diretamente a necessidade de um transformador de distribuição corretamente selecionado.

A segurança e a conformidade não podem ser deixadas para a fase final de aquisição

Os cronogramas de retrofit frequentemente comprimem as decisões de aquisição, mas a conformidade do transformador deve ser verificada antecipadamente. Os requisitos aplicáveis dependem da localização do projeto, do tipo de edifício, das regras da concessionária e da função do equipamento no sistema elétrico. Certificação, ensaios, classe de isolamento, elevação de temperatura, grau de proteção do invólucro, desempenho contra incêndio e normas de instalação precisam ser verificados em relação aos requisitos do projeto.

As normas exatas variam conforme o mercado; por isso, as equipes devem confirmar a estrutura normativa aplicável à sua jurisdição e aplicação. Os requisitos relevantes podem envolver códigos elétricos locais, regras de interconexão da concessionária, regulamentos de segurança contra incêndio para edifícios e certificações de produtos. Quando qualquer norma ou requisito específico do projeto não estiver claro, ele deve ser marcado como 【A verificar】, em vez de ser presumido.

Do ponto de vista da execução do projeto, as falhas de conformidade normalmente causam atrasos em três pontos:

• aprovação da documentação técnica;
• inspeção e comissionamento;
• aceitação pela seguradora ou pelas autoridades em edifícios ocupados.

Por isso, as equipes experientes analisam a qualidade da documentação fornecida pelo fornecedor com o mesmo cuidado dedicado à própria especificação do equipamento. Desenhos dimensionais, dados de perdas, relatórios de ensaio, diagramas de fiação, requisitos de instalação e registros de certificação são todos importantes para a execução do retrofit.

Ruído, calor e facilidade de manutenção são questões relacionadas ao edifício

As modernizações de edifícios geralmente ocorrem em espaços que continuam ocupados. Nesse ambiente, o desempenho do transformador não é apenas uma questão elétrica. O impacto acústico, o aumento da temperatura da sala e o acesso para manutenção podem afetar diretamente a satisfação dos ocupantes e as operações da instalação.

Um transformador localizado próximo a escritórios, áreas de hotelaria, salas de aula ou espaços de atendimento médico deve ser avaliado quanto ao ruído audível e à transmissão de vibrações. Se a ventilação da sala for deficiente, um transformador com desempenho elétrico aceitável ainda poderá criar temperaturas ambientes inaceitáveis, reduzindo a vida útil do equipamento ou afetando os sistemas próximos.

A facilidade de manutenção também merece mais atenção do que normalmente recebe nas discussões da fase de licitação. A equipe poderá inspecionar, limpar, testar e realizar a manutenção da unidade com segurança no local? Os espaços livres continuarão sendo adequados depois da instalação dos cabos? Haverá espaço suficiente para inspeção por infravermelho ou futura substituição? Em muitos edifícios antigos, a resposta é “por pouco”, o que significa que a facilidade de manutenção deve ser tratada como um critério de projeto, e não como uma consideração posterior.

O prazo de entrega e a sequência de instalação podem prevalecer sobre uma escolha teoricamente ideal

Os gerentes de projeto sabem que a melhor opção técnica no papel nem sempre é a melhor opção para o projeto. Os prazos de entrega do transformador, os riscos de transporte, as janelas de interrupção e a coordenação com outras equipes podem modificar rapidamente as decisões de seleção.

Em obras de retrofit, o transformador frequentemente está no caminho crítico porque:

• as janelas de desligamento são limitadas;
• as soluções de alimentação temporária são dispendiosas;
• outros trabalhos elétricos dependem dos marcos de energização;
• conflitos dimensionais identificados tardiamente podem interromper a instalação.

Isso torna altamente relevante a capacidade de execução do fornecedor. A qualidade de fabricação é importante, mas também o são a confiabilidade do cronograma, a agilidade na revisão dos desenhos, o suporte aos ensaios de fábrica, a embalagem para condições de transporte difíceis e a capacidade de resposta durante problemas no local. Uma opção ligeiramente mais cara de um fornecedor com maior disciplina de entrega pode reduzir o risco total do projeto muito mais do que uma cotação inicial menor.

Não ignore as consequências no sistema a montante e a jusante

A substituição de um transformador pode exigir mudanças mais amplas no sistema do que o esperado. Os ajustes da proteção a montante, a capacidade de interrupção dos disjuntores a jusante, os arranjos de aterramento e as interfaces de medição podem precisar ser revisados. Em alguns retrofits, a introdução de um novo transformador também revela fragilidades preexistentes nos conjuntos de manobra ou no cabeamento, que haviam sido toleradas na configuração antiga.

Para os líderes do projeto, isso significa que o transformador deve ser tratado como parte de um pacote coordenado de modernização elétrica. Quanto mais restrito e antigo for o edifício, mais importante será avaliar a interação do transformador com:

• quadros gerais e quadros de distribuição;
• sistemas de geradores e equipamentos ATS;
• dispositivos de qualidade de energia;
• sistemas de proteção contra surtos e de aterramento;
• futuras infraestruturas solares, de armazenamento ou de carregamento de veículos elétricos.

Quando a resiliência se torna uma prioridade do edifício, especialmente em ativos comerciais e institucionais, o transformador pode precisar dar suporte a uma arquitetura elétrica mais flexível ao longo do tempo. Nesses casos, opções de armazenamento distribuído, potencialmente incluindo soluções como a 51.2V Wall-mounted LiFePO4 Energy Storage Battery, podem influenciar os padrões futuros de gestão de carga, mesmo que o escopo imediato do retrofit continue concentrado nos equipamentos essenciais de distribuição.

Uma abordagem prática de seleção para equipes de retrofit

Em projetos reais, a seleção do transformador funciona melhor quando a equipe faz uma lista curta de perguntas objetivas antes de emitir os documentos de aquisição:

• Qual é a carga atual verificada e qual é a probabilidade de crescimento da carga no curto prazo?
• Quais restrições de instalação poderiam eliminar opções que, de outra forma, seriam aceitáveis?
• Os harmônicos, a corrente de falta ou a coordenação da proteção serão alterados com a nova unidade?
• Qual nível de eficiência faz sentido econômico considerando o perfil operacional real do edifício?
• Quais documentos de conformidade serão exigidos pelas autoridades, consultores e proprietários?
• O fornecedor consegue atender às exigências logísticas, de prazo de entrega e de documentação do projeto?

Essas perguntas podem parecer básicas, mas abordam os pontos de falha que surgem com maior frequência na execução de retrofits: restrições ocultas do local, premissas incompletas sobre a carga e subestimação do efeito que uma alteração de equipamento pode causar no restante do sistema elétrico.

O transformador adequado para modernizações de edifícios raramente é a unidade mais barata e nem sempre é a de maior potência nominal. É a opção que se adapta à carga real, à sala real, ao ambiente normativo real e ao cronograma real do projeto. Para os gerentes de projeto, esse é o padrão que mais importa, porque o sucesso de um retrofit é medido menos pela especificação do catálogo e mais pelo fato de o edifício voltar a operar com segurança e eficiência, sem surpresas evitáveis.
