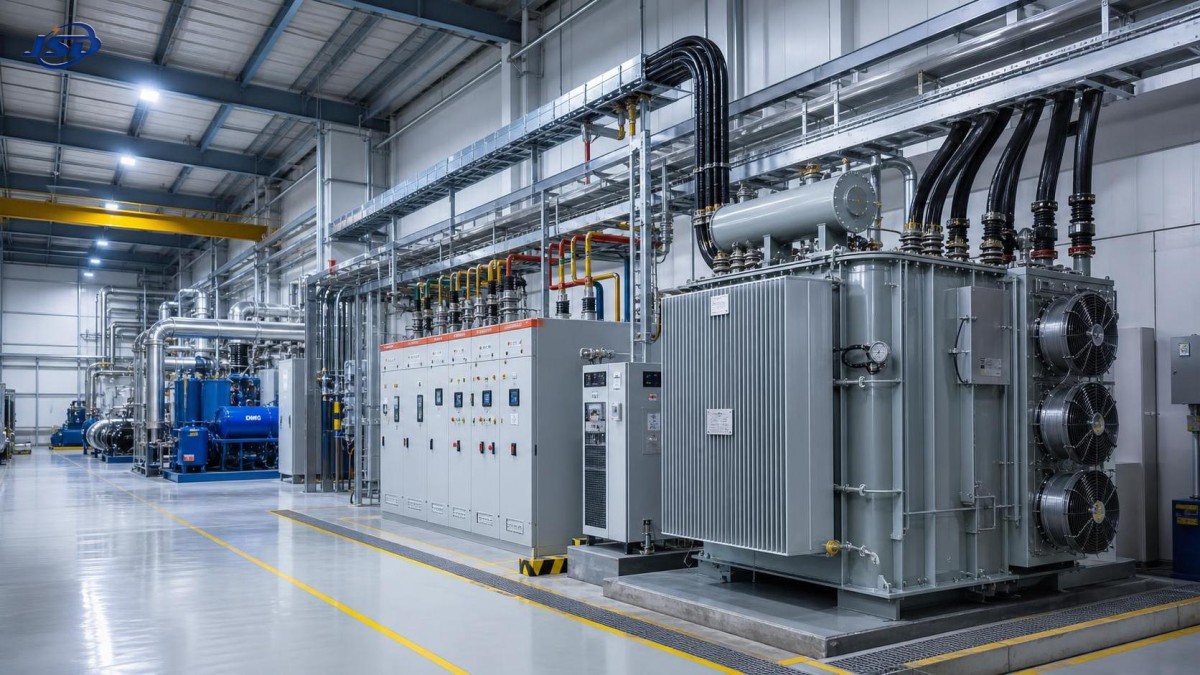

Quand un transformateur d’usine doit-il faire l’objet d’une augmentation de capacité ?

Un transformateur d’usine peut nécessiter une augmentation de capacité lorsque l’expansion de la production, de nouveaux équipements ou la hausse des charges de pointe commencent à solliciter le système électrique existant. La question importante pour un décideur d’entreprise n’est pas simplement de savoir si le transformateur est « plein ». Il s’agit de déterminer si le site peut continuer à fonctionner de manière fiable, sûre et économique à mesure que sa demande électrique évolue.

Dans les installations industrielles, les décisions concernant les transformateurs sont souvent reportées parce que l’unité existante semble fonctionner. Les lumières restent allumées, les moteurs tournent et aucune défaillance évidente n’est visible. Pourtant, un transformateur peut fonctionner près d’une limite inacceptable bien avant de tomber en panne. Des surcharges répétées, des températures ambiantes plus élevées, une mauvaise qualité de l’énergie, des ajouts de procédés non planifiés et une demande de pointe concentrée peuvent progressivement réduire la marge qui assure la stabilité de la production.

Pour cette raison, un examen de capacité doit être considéré comme un exercice de continuité des activités plutôt que comme une simple tâche de maintenance électrique. L’objectif est de déterminer si le transformateur d’usine actuel et son système de distribution environnant peuvent soutenir le profil d’exploitation réel de l’installation, l’expansion planifiée et sa tolérance au risque.

Le premier signe d’alerte n’est pas toujours un déclenchement ou une coupure

Le déclenchement de la protection d’un transformateur est un avertissement évident, mais il survient aussi tardivement. Lorsque la protection se déclenche, l’usine peut déjà être confrontée à une interruption de production, à des produits en cours endommagés, à des engagements d’expédition non respectés ou à une séquence de redémarrage difficile. Plus souvent, les premiers signes d’une capacité insuffisante sont opérationnels plutôt que spectaculaires.

Les responsables d’usine peuvent constater des baisses de tension lorsqu’un gros moteur démarre, que des lignes de soudage sont mises sous tension, que des compresseurs fonctionnent simultanément ou qu’une nouvelle cellule de production entre en service. Les équipes de maintenance peuvent signaler des alarmes persistantes de température du transformateur, un fonctionnement fréquent des ventilateurs, des terminaisons de câbles surchauffées ou des disjoncteurs fonctionnant près de leur courant nominal pendant des périodes prolongées. Les responsables financiers ou opérationnels peuvent constater une forte hausse des frais de demande, même si la consommation énergétique annuelle n’a pas augmenté au même rythme.

Aucun de ces symptômes ne prouve automatiquement que le transformateur lui-même doit être remplacé. Une baisse de tension peut provenir d’un départ sous-dimensionné, d’une méthode de démarrage de moteur défavorable, d’un mauvais facteur de puissance ou d’une limitation du côté du réseau public. Toutefois, chaque symptôme constitue une raison d’examiner l’ensemble du cheminement électrique au lieu de supposer que la capacité de la plaque signalétique raconte à elle seule toute l’histoire.

La capacité dépend du profil de charge, et non de la facture d’électricité mensuelle

Une erreur courante de planification consiste à comparer la puissance nominale d’un transformateur à la consommation mensuelle moyenne. Les kilowattheures indiquent la quantité d’électricité utilisée par un site au fil du temps ; ils ne montrent pas à quel point le système électrique a été chargé aux moments critiques. Le dimensionnement d’un transformateur dépend bien davantage de la demande maximale, de la durée des charges, du facteur de puissance, du contenu harmonique, de l’équilibre des phases, des conditions ambiantes et de la manière dont les charges se superposent.

Prenons deux usines ayant la même consommation énergétique mensuelle. L’une exploite un processus continu et stable sur trois postes. L’autre fonctionne en production par lots, où fours, pompes, compresseurs, équipements de soudage et systèmes de manutention démarrent dans la même courte plage horaire. La seconde installation peut imposer une demande instantanée bien plus élevée au transformateur, même si les deux sites consomment une énergie similaire sur un mois.

Les décideurs doivent donc demander des données de demande par intervalles, idéalement relevées sur une période incluant des pics de production représentatifs. Une mesure d’une journée effectuée pendant un poste calme ne constitue pas une base suffisante pour la planification des investissements. L’examen doit prendre en compte les charges de refroidissement saisonnières, les heures supplémentaires prévues, les changements de mix produit et la possible coïncidence d’équipements qui ne fonctionnent normalement pas ensemble mais qui pourraient le faire dans un scénario de rattrapage ou de production urgente.

Lorsque l’expansion modifie le profil de risque électrique

Les augmentations de capacité deviennent particulièrement pertinentes avant qu’une usine n’installe de nouveaux équipements. La question ne se limite pas à la puissance nominale en kW indiquée dans un devis d’équipement. Les charges industrielles peuvent imposer des demandes très différentes à un transformateur selon leur comportement de fonctionnement.

• Les gros moteurs et compresseurs peuvent générer un courant de démarrage important, en particulier lorsque le démarrage direct reste utilisé.
• Le soudage, le chauffage par induction, les fours et les procédés à base de redresseurs peuvent introduire des charges fluctuantes, des harmoniques ou des variations rapides de la demande.
• Les variateurs de vitesse et les systèmes d’automatisation peuvent améliorer le contrôle des procédés, mais nécessiter une évaluation plus approfondie de la charge harmonique et de la qualité de l’énergie.
• La recharge de VE, la recharge de batteries et la manutention électrifiée peuvent ajouter une demande soutenue pendant les changements de poste ou les périodes nocturnes.
• Les nouveaux systèmes CVC, de réfrigération, de salle blanche ou de services auxiliaires peuvent devenir des contributeurs majeurs aux pics d’été ou de fort débit.

Une expansion peut également modifier les conséquences d’une perturbation électrique. Une petite baisse de tension autrefois tolérable peut devenir coûteuse après l’installation par une usine d’automatisation sensible, de robotique, de commandes de précision, de systèmes de données ou d’équipements de procédés continus. Dans cette situation, l’examen de la capacité du transformateur doit inclure les exigences de résilience et de qualité de l’énergie, et pas seulement la croissance prévue des charges.

Ne confondez pas puissance nominale de plaque et capacité réellement disponible sur le site

Un transformateur peut avoir une puissance nominale de plaque qui semble adéquate, alors que la capacité disponible au niveau de l’usine peut être limitée par d’autres composants. Les limites de l’alimentation du réseau public, l’appareillage moyenne tension, les disjoncteurs principaux basse tension, les jeux de barres, les câbles de départ, les réglages de protection, les interfaces avec les générateurs et les dispositions de mise à la terre doivent tous être évalués conjointement.

Par exemple, le remplacement d’un transformateur par une unité plus grande peut créer un courant de court-circuit présumé plus élevé côté basse tension. Les disjoncteurs existants peuvent ne pas disposer d’un pouvoir de coupure adéquat, et la coordination des protections peut devoir être révisée. Un transformateur plus grand peut aussi augmenter le courant d’appel et affecter le comportement des protections amont. Ces problèmes de conception doivent être traités avant l’approvisionnement, et non découverts lors de la mise en service.

Il existe un risque similaire à supposer qu’un transformateur peut fonctionner en continu à sa puissance nominale dans toutes les conditions. La capacité de charge réelle dépend de la conception de l’isolation, de la méthode de refroidissement, de la température ambiante, de l’altitude, de la ventilation et de l’historique de charge. Une capacité de surcharge temporaire peut être disponible dans certaines conditions, mais elle ne doit pas être considérée comme une stratégie d’expansion permanente sans une évaluation thermique validée par le fabricant.

La chaleur est un signal commercial autant que technique

La chaleur du transformateur est étroitement liée au vieillissement de l’isolation. Lorsque la température de fonctionnement augmente, la détérioration de l’isolation peut s’accélérer, réduisant la durée de vie utile de l’actif. L’effet exact dépend de la construction du transformateur, de la classe de refroidissement, de l’état de maintenance et de l’environnement d’exploitation ; il doit donc être évalué par rapport aux informations de conception applicables et aux mesures sur site, plutôt que selon une règle empirique générale.

Pour les dirigeants d’entreprise, l’implication pratique est simple : un fonctionnement récurrent à haute température peut transformer un projet d’investissement différé en un événement de remplacement imprévu. Cet événement est généralement plus coûteux, car il se produit dans l’urgence, implique souvent des solutions d’alimentation temporaire et peut exiger des compromis de production pendant l’approvisionnement et l’installation des équipements.

Les analyses d’huile pour les transformateurs à liquide, les inspections thermographiques, les relevés de température des enroulements lorsqu’ils sont disponibles, l’état du système de refroidissement, les tendances des gaz dissous et la surveillance de charge peuvent aider à déterminer si la préoccupation relève simplement de la croissance de la demande ou également de l’état de santé de l’actif. Un transformateur approchant de la fin de sa durée de service fiable peut justifier une décision d’investissement différente de celle concernant une unité relativement récente confrontée à un problème de charge de pointe à court terme.

La demande de pointe ne nécessite pas toujours un transformateur plus grand

Le remplacement du transformateur est une solution, mais ce n’est pas automatiquement la meilleure première réponse. La bonne approche dépend de la nature du problème : capacité continue, pics de courte durée, qualité de l’énergie, redondance ou problème de planification opérationnelle.

Pour les sites où les pics sont importants mais intermittents, une option de stockage d’énergie peut faire partie de l’évaluation. Un système monté sur remorque peut être utile pour des charges temporaires de chantier, un soutien de capacité par étapes, la mise en service, la planification de continuité d’urgence ou pour vérifier si l’écrêtage des pointes modifie l’économie d’une mise à niveau électrique plus importante. Par exemple, le Système mobile de stockage d’énergie sur remorque 100kW/215kWh pourrait être envisagé comme ressource de soutien temporaire ou ciblée lorsque les conditions du site, la conception des protections, les commandes d’exploitation et les exigences locales le permettent. Il ne doit pas être présenté comme un substitut universel à une infrastructure permanente correctement dimensionnée.

Les erreurs les plus courantes surviennent avant la sélection des équipements

Une erreur consiste à dimensionner uniquement pour le prochain achat de machine. Une usine qui sélectionne un transformateur sans pratiquement aucune marge pourrait devoir répéter plus tôt que prévu les travaux de génie civil, la planification des arrêts, la coordination avec le réseau public et les modifications de l’appareillage. Une marge raisonnable pour une croissance prévisible est souvent judicieuse, mais un surdimensionnement excessif peut également augmenter les coûts d’investissement, les pertes à faible charge, l’encombrement et les implications liées aux courts-circuits.

Une autre erreur consiste à utiliser la charge connectée comme si chaque élément fonctionnait simultanément à pleine demande. La charge connectée est utile pour l’inventaire, mais la diversité et le cycle de service sont importants. L’erreur inverse est tout aussi risquée : supposer que les équipements ne se chevaucheront jamais parce que la planification normale de production les maintient séparés. La récupération après maintenance, les changements de poste, le fonctionnement d’urgence et les évolutions futures des produits créent souvent des combinaisons qui ne faisaient pas partie de l’hypothèse initiale.

Il est également risqué de considérer la correction du facteur de puissance comme un remplacement direct de la planification de capacité. L’amélioration du facteur de puissance peut réduire la demande réactive et libérer une capacité utile dans certains systèmes. Toutefois, les condensateurs et les équipements de correction doivent être conçus avec soin en fonction des harmoniques, des conditions de commutation et des exigences du réseau public. Ils ne résolvent pas les problèmes thermiques causés par une hausse réelle de la charge de puissance active et ne règlent pas non plus tous les problèmes de qualité de tension.

Enfin, les entreprises se concentrent parfois sur le prix d’achat du transformateur tout en sous-estimant le coût de l’arrêt et l’ampleur de l’installation. Une mise à niveau fiable peut impliquer des approbations du réseau public, le délai de livraison du transformateur, des fondations, des dispositions de protection incendie et environnementale, des terminaisons de câbles, des réglages de relais, des modifications de compteurs, des essais, la mise en service et la coordination avec la production. Le calendrier global du projet peut compter davantage que le seul délai de fabrication du transformateur.

Une séquence d’évaluation pratique pour les décideurs

Une décision solide commence généralement par la collecte de données, suivie d’une validation technique et d’un plan de mise en œuvre. Le processus ne doit pas être inutilement complexe, mais il doit être suffisamment large pour couvrir les conditions d’exploitation réelles.

• Établir le schéma électrique unifilaire actuel et vérifier qu’il reflète les conditions sur le terrain.
• Collecter les données de charge par intervalles et identifier les périodes de demande les plus élevées, y compris les scénarios d’exploitation saisonniers et anormaux.
• Répertorier les charges approuvées et les charges futures probables, en distinguant la demande continue, la demande intermittente, le démarrage des moteurs et les charges non linéaires.
• Inspecter l’état du transformateur, les performances de refroidissement, les terminaisons, les enregistrements de protection et l’historique de maintenance pertinent.
• Examiner les contraintes de l’alimentation du réseau public, le niveau de défaut disponible, l’impédance du transformateur, la régulation de tension et la coordination des protections.
• Comparer les options : changements opérationnels, gestion de charge, stockage d’énergie, remplacement du transformateur, transformateurs en parallèle ou configuration de distribution repensée.
• Élaborer le projet autour des fenêtres d’arrêt, des besoins d’alimentation temporaire, des essais de mise en service et d’un plan de contingence réaliste.

Un examen d’ingénierie indépendant est particulièrement précieux lorsqu’une mise à niveau affecte un site de production à conséquences élevées, lorsque le système comprend plusieurs transformateurs ou générateurs, ou lorsque d’importantes charges non linéaires sont en jeu. La décision doit être étayée par des calculs propres au site et par les codes locaux applicables ainsi que les règles du réseau public, qui doivent être confirmés pour la juridiction du projet.

À quoi ressemble une mise à niveau prête pour l’avenir

Une mise à niveau réussie apporte à l’usine plus qu’un chiffre de kVA supérieur. Elle crée un système qui peut être exploité, entretenu et étendu sans transformer chaque changement de production en urgence électrique. Cela peut signifier une capacité de surveillance de la charge et de la température, des positions de départ libres, un alignement d’appareillage pouvant accueillir une future section ou une disposition permettant l’ajout ultérieur d’un second transformateur.

Cela signifie également définir le niveau de fiabilité requis. Une usine produisant des biens de consommation courante selon un calendrier flexible peut accepter un risque d’interruption différent de celui d’une exploitation pharmaceutique, de semi-conducteurs, de transformation alimentaire, à forte intensité de données ou à processus continu. L’investissement approprié est déterminé par le coût de l’interruption, et non par la seule capacité électrique.

Lorsqu’un transformateur d’usine commence à fonctionner avec peu de marge, la bonne réponse consiste à enquêter avant que la situation ne devienne urgente. Les projets les plus solides reposent sur le comportement réel des charges, des hypothèses de croissance réalistes, l’état des équipements et les contraintes de l’ensemble du système de distribution. Un transformateur plus grand peut être la réponse, mais le résultat le plus précieux est un plan d’alimentation qui soutient la croissance de la production sans créer le prochain goulot d’étranglement ailleurs.
