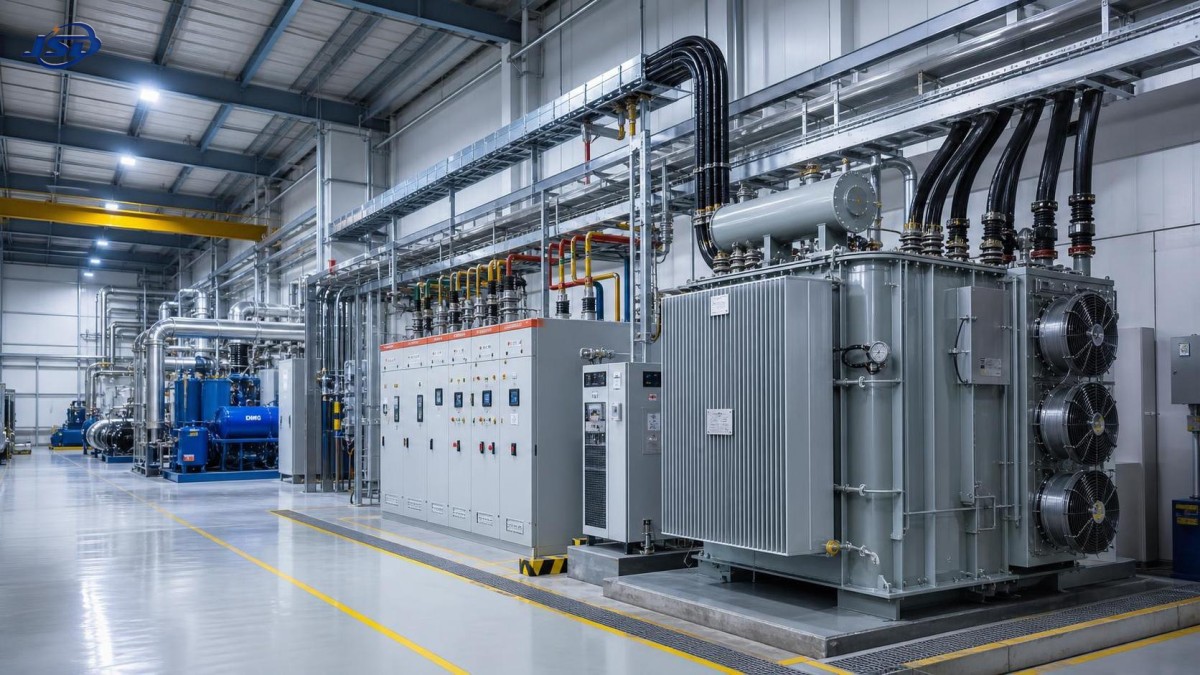

¿Cuándo necesita un transformador de fábrica una ampliación de capacidad?

Un transformador de fábrica puede necesitar una ampliación de capacidad cuando la expansión de la producción, los nuevos equipos o el aumento de las cargas pico empiezan a exigir demasiado al sistema eléctrico existente. La pregunta importante para quien toma decisiones empresariales no es simplemente si el transformador está «al máximo». Es si la instalación puede seguir funcionando de forma fiable, segura y económica a medida que cambia su demanda eléctrica.

En las instalaciones industriales, las decisiones sobre transformadores suelen posponerse porque la unidad existente parece funcionar. Las luces permanecen encendidas, los motores funcionan y puede que no haya ninguna falla evidente. Sin embargo, un transformador puede estar operando cerca de un límite inaceptable mucho antes de fallar. Las sobrecargas repetidas, las temperaturas ambiente más elevadas, la mala calidad de la energía, las incorporaciones de procesos no planificadas y la demanda pico concentrada pueden reducir gradualmente el margen que mantiene estable la producción.

Por esta razón, una revisión de capacidad debe tratarse como un ejercicio de continuidad empresarial, en lugar de una tarea limitada de mantenimiento eléctrico. El objetivo es determinar si el transformador de fábrica actual y su sistema de distribución circundante pueden respaldar el perfil operativo real de la instalación, la expansión prevista y la tolerancia al riesgo.

La primera señal de advertencia no siempre es un disparo o un corte

El disparo de protección de un transformador es una advertencia evidente, pero también tardía. Para cuando actúa la protección, la planta ya puede enfrentarse a una producción interrumpida, productos en proceso dañados, compromisos de entrega incumplidos o una secuencia de reinicio compleja. Con mayor frecuencia, las primeras señales de capacidad insuficiente son operativas y no dramáticas.

Los responsables de planta pueden observar caídas de tensión cuando arranca un motor grande, se energizan líneas de soldadura, los compresores realizan ciclos simultáneamente o comienza a funcionar una nueva célula de producción. Los equipos de mantenimiento pueden informar de alarmas persistentes de temperatura del transformador, funcionamiento frecuente de ventiladores, terminales de cables sobrecalentados o interruptores que operan cerca de su corriente nominal durante períodos prolongados. Los responsables financieros u operativos pueden observar que los cargos por demanda aumentan considerablemente, aunque el consumo anual de energía no haya aumentado al mismo ritmo.

Ninguno de estos síntomas demuestra automáticamente que sea necesario sustituir el propio transformador. Una caída de tensión puede deberse a un alimentador subdimensionado, un método de arranque de motor desfavorable, una condición de bajo factor de potencia o una limitación del lado de la red eléctrica. No obstante, cada síntoma es un motivo para examinar todo el recorrido eléctrico, en vez de asumir que la capacidad de placa por sí sola cuenta toda la historia.

La capacidad depende del perfil de carga, no de la factura mensual de electricidad

Un error habitual de planificación es comparar la potencia nominal de un transformador con el consumo mensual promedio. Los kilovatios-hora muestran cuánta electricidad consumió una instalación a lo largo del tiempo; no muestran cuán cargado estuvo el sistema eléctrico en momentos críticos. El dimensionamiento del transformador depende mucho más de la demanda máxima, la duración de la carga, el factor de potencia, el contenido armónico, el equilibrio entre fases, las condiciones ambientales y el patrón de solapamiento de las cargas.

Considere dos fábricas con el mismo consumo mensual de energía. Una opera un proceso continuo estable durante tres turnos. La otra realiza producción por lotes, donde hornos, bombas, compresores, equipos de soldadura y sistemas de manipulación de materiales arrancan dentro de la misma ventana breve. La segunda instalación puede imponer una demanda instantánea mucho mayor al transformador, aunque ambas instalaciones consuman una energía similar durante un mes.

Por lo tanto, quienes toman decisiones deben solicitar datos de demanda por intervalos, idealmente capturados durante un período que incluya picos de producción representativos. Una medición de un día durante un turno tranquilo no es una base suficiente para la planificación de capital. La revisión debe considerar las cargas de refrigeración estacionales, las horas extra planificadas, los cambios en la combinación de productos y la posible coincidencia de equipos que normalmente no funcionan juntos, pero que podrían hacerlo en un escenario de recuperación o producción urgente.

Cuando la expansión modifica el perfil de riesgo eléctrico

Las ampliaciones de capacidad cobran especial relevancia antes de que una fábrica instale equipos nuevos. La cuestión no se limita a los kW nominales indicados en una cotización de equipo. Las cargas industriales pueden imponer exigencias muy diferentes a un transformador según su comportamiento operativo.

• Los motores grandes y compresores pueden generar una corriente de arranque considerable, especialmente cuando se sigue utilizando el arranque directo en línea.
• Los procesos de soldadura, calentamiento por inducción, hornos y basados en rectificadores pueden introducir cargas fluctuantes, armónicos o cambios rápidos de demanda.
• Los variadores de velocidad y sistemas de automatización pueden mejorar el control del proceso, pero pueden requerir una evaluación más detallada de la carga armónica y la calidad de la energía.
• La carga de vehículos eléctricos, la carga de baterías y la manipulación de materiales electrificada pueden añadir demanda sostenida durante los cambios de turno o los períodos nocturnos.
• Los nuevos sistemas de HVAC, refrigeración, salas limpias o servicios auxiliares pueden convertirse en importantes contribuyentes a los picos de verano o de alto rendimiento.

Una expansión también puede cambiar las consecuencias de una perturbación eléctrica. Una pequeña caída de tensión que antes era tolerable puede resultar costosa después de que una fábrica instale automatización sensible, robótica, controles de precisión, sistemas de datos o equipos de proceso continuo. En esa situación, una revisión de capacidad del transformador debe incluir requisitos de resiliencia y calidad de energía, no solo el crecimiento esperado de la carga.

No confunda la potencia de placa con la capacidad útil de la instalación

Un transformador puede tener una potencia nominal de placa que parezca adecuada, pero la capacidad disponible a nivel de fábrica puede estar limitada por otros componentes. Los límites del suministro de la red eléctrica entrante, la aparamenta de media tensión, los interruptores principales de baja tensión, las barras colectoras, los cables alimentadores, los ajustes de protección, las interfaces de generadores y los sistemas de puesta a tierra deben evaluarse conjuntamente.

Por ejemplo, sustituir un transformador por una unidad más grande puede generar una mayor corriente de cortocircuito prevista en el lado de baja tensión. Es posible que los interruptores existentes no tengan capacidad de interrupción suficiente y que sea necesario revisar la coordinación de protecciones. Un transformador más grande también puede aumentar la corriente de irrupción y afectar el comportamiento de las protecciones aguas arriba. Estas son cuestiones de diseño que deben abordarse antes de la adquisición, no descubrirse durante la puesta en marcha.

Existe un riesgo similar al suponer que un transformador puede funcionar continuamente a su potencia nominal en todas las condiciones. La capacidad real de carga depende del diseño del aislamiento, el método de refrigeración, la temperatura ambiente, la altitud, la ventilación y el historial de carga. La capacidad de sobrecarga temporal puede estar disponible bajo determinadas condiciones, pero no debe considerarse una estrategia permanente de expansión sin una evaluación térmica respaldada por el fabricante.

El calor es una señal comercial además de técnica

El calor del transformador está estrechamente relacionado con el envejecimiento del aislamiento. A medida que aumenta la temperatura de funcionamiento, el deterioro del aislamiento puede acelerarse, reduciendo la vida útil del activo. El efecto exacto depende de la construcción del transformador, la clase de refrigeración, el estado de mantenimiento y el entorno operativo, por lo que debe evaluarse conforme a la información de diseño aplicable y las mediciones de la instalación, en lugar de basarse en una regla general.

Para los líderes empresariales, la implicación práctica es clara: un funcionamiento recurrente a alta temperatura puede convertir un proyecto de capital aplazado en un evento de sustitución no planificado. Este evento suele ser más costoso porque ocurre bajo presión de tiempo, a menudo implica acuerdos temporales de suministro eléctrico y puede requerir compromisos en la producción mientras se adquiere e instala el equipo.

Las pruebas de aceite para transformadores con líquido aislante, las inspecciones termográficas, los registros de temperatura de los devanados cuando estén disponibles, el estado del sistema de refrigeración, las tendencias de gases disueltos y la monitorización de carga pueden ayudar a determinar si la preocupación es simplemente el crecimiento de la demanda o también un problema de salud del activo. Un transformador que se aproxima al final de su vida útil fiable puede justificar una decisión de inversión diferente a la de una unidad relativamente nueva con un problema de carga pico a corto plazo.

La demanda pico no siempre requiere un transformador más grande

Sustituir el transformador es una solución, pero no es automáticamente la mejor respuesta inicial. El enfoque adecuado depende de si el problema es la capacidad continua, los picos de corta duración, la calidad de la energía, la redundancia o una cuestión de programación operativa.

Para las instalaciones donde los picos son significativos pero intermitentes, una opción de almacenamiento de energía puede formar parte de la evaluación. Un sistema montado en remolque puede ser útil para cargas temporales de construcción, soporte de capacidad escalonado, puesta en marcha, planificación de continuidad de emergencia o para probar si la reducción de picos modifica la viabilidad económica de una ampliación eléctrica mayor. Por ejemplo, el Sistema móvil de almacenamiento de energía en remolque de 100kW/215kWh podría considerarse como un recurso de apoyo temporal o específico cuando las condiciones de la instalación, el diseño de protección, los controles operativos y los requisitos locales lo permitan. No debe presentarse como un sustituto universal de una infraestructura permanente correctamente dimensionada.

Los errores más comunes ocurren antes de la selección de equipos

Un error es dimensionar únicamente para la próxima compra de maquinaria. Una fábrica que selecciona un transformador prácticamente sin margen puede tener que repetir antes de lo esperado las obras civiles, la planificación de paradas, la coordinación con la empresa eléctrica y las modificaciones de la aparamenta. Una provisión razonable para el crecimiento previsible suele ser sensata, pero un sobredimensionamiento excesivo también puede aumentar el costo de capital, las pérdidas con carga ligera, la superficie necesaria y las implicaciones de cortocircuito.

Otro error es utilizar la carga conectada como si todos los equipos operaran simultáneamente a plena demanda. La carga conectada es útil para el inventario, pero la diversidad y el ciclo de trabajo son importantes. El error opuesto es igualmente arriesgado: asumir que los equipos nunca se solaparán porque la planificación normal de la producción los mantiene separados. La recuperación tras mantenimiento, los cambios de turno, la operación de emergencia y los futuros cambios de producto a menudo generan combinaciones que no formaban parte del supuesto original.

También es arriesgado considerar la corrección del factor de potencia como un sustituto directo de la planificación de capacidad. Mejorar el factor de potencia puede reducir la demanda reactiva y liberar capacidad útil en algunos sistemas. Sin embargo, los condensadores y equipos de corrección deben diseñarse cuidadosamente considerando los armónicos, las condiciones de conmutación y los requisitos de la empresa eléctrica. No resuelven los problemas térmicos causados por un aumento real de la carga de potencia activa ni solucionan todos los problemas de calidad de tensión.

Por último, las empresas a veces se centran en el precio de compra del transformador y subestiman el costo de la parada y el alcance de la instalación. Una ampliación fiable puede requerir aprobaciones de la empresa eléctrica, plazo de entrega del transformador, cimentaciones, medidas contra incendios y ambientales, terminales de cables, ajustes de relés, cambios de medidores, pruebas, puesta en marcha y coordinación con la producción. El cronograma total del proyecto puede ser más importante que el plazo de fabricación del transformador por sí solo.

Una secuencia práctica de evaluación para quienes toman decisiones

Una decisión sólida suele comenzar con la recopilación de datos, seguida de la validación de ingeniería y un plan de implementación. El proceso no necesita ser innecesariamente complejo, pero debe ser lo bastante amplio para reflejar las condiciones operativas reales.

• Establezca el diagrama unifilar eléctrico actual y verifique que refleje las condiciones de campo.
• Recopile datos de carga por intervalos e identifique los períodos de mayor demanda, incluidos los escenarios de funcionamiento estacionales y anormales.
• Enumere las cargas aprobadas y las probables futuras, separando la demanda continua, la demanda intermitente, el arranque de motores y las cargas no lineales.
• Inspeccione el estado del transformador, el rendimiento de refrigeración, las terminales, los registros de protección y el historial de mantenimiento relevante.
• Revise las restricciones del suministro de la red eléctrica, el nivel de falla disponible, la impedancia del transformador, la regulación de tensión y la coordinación de protecciones.
• Compare las opciones: cambios operativos, gestión de carga, almacenamiento de energía, sustitución del transformador, transformadores en paralelo o una configuración de distribución rediseñada.
• Estructure el proyecto en torno a las ventanas de parada, las necesidades de energía temporal, las pruebas de puesta en marcha y un plan de contingencia realista.

La revisión de ingeniería independiente es especialmente valiosa cuando una ampliación afecta a una instalación de producción con consecuencias elevadas, cuando el sistema incluye varios transformadores o generadores, o cuando intervienen cargas no lineales importantes. La decisión debe respaldarse con cálculos específicos de la instalación y los códigos locales y normas de la empresa eléctrica aplicables, que deben confirmarse para la jurisdicción del proyecto.

Cómo es una ampliación preparada para el futuro

Una ampliación exitosa ofrece a la fábrica más que una cifra de kVA más alta. Crea un sistema que puede operarse, mantenerse y ampliarse sin convertir cada cambio de producción en una emergencia eléctrica. Esto puede significar capacidad de monitorización de carga y temperatura, posiciones de alimentadores de reserva, una alineación de aparamenta que pueda acomodar una futura sección o una disposición que permita instalar un segundo transformador posteriormente.

También significa definir el nivel de fiabilidad requerido. Una planta que produce bienes básicos con un programa flexible puede aceptar un riesgo de interrupción diferente al de una operación farmacéutica, de semiconductores, de procesamiento de alimentos, intensiva en datos o de proceso continuo. La inversión adecuada se determina por el costo de la interrupción, no solo por la capacidad eléctrica.

Cuando un transformador de fábrica comienza a operar con poco margen, la respuesta correcta es investigar antes de que la situación se vuelva urgente. Los proyectos más sólidos se basan en el comportamiento real de la carga, supuestos de crecimiento realistas, el estado de los equipos y las limitaciones de todo el sistema de distribución. Un transformador más grande puede ser la respuesta, pero el resultado más valioso es un plan de energía que respalde el crecimiento de la producción sin crear el siguiente cuello de botella en otro lugar.
