Как рассчитать параметры системы хранения энергии для снижения пиковых нагрузок

Определение размера системы накопления энергии для снижения пиковых нагрузок: что действительно важно

Определение размера системы накопления энергии для снижения пиковых нагрузок кажется простой задачей, пока вы не изучите реальный профиль нагрузки. На бумаге цель проста: снизить максимальный спрос на мощность, зафиксированный энергоснабжающей организацией, или не допустить превышения практического предела эксплуатации трансформатора. На практике решение зависит от того, когда возникают пики, как долго они длятся, повторяются ли они ежедневно или только при определённых производственных условиях, а также от того, какой уровень эксплуатационного риска может принять объект, если аккумуляторная система недоступна или заряжена лишь частично.

Для технических групп оценки наиболее распространённая ошибка заключается в том, что расчёт начинают только с ёмкости аккумуляторной батареи. Снижение пиковых нагрузок — это не только энергетическая задача, измеряемая в кВт·ч. Это комплексная задача, связанная с мощностью, длительностью, сетью и координацией оборудования. На промышленных предприятиях, подстанциях и объектах сетевой инфраструктуры система накопления должна работать совместно с трансформатором, распределительным устройством, настройками защиты и фактическим характером нагрузки объекта. Если эти элементы не согласованы, система, которая выглядит подходящей в коммерческом предложении, может показывать недостаточную эффективность в эксплуатации.

Компании, ориентированные на оборудование для передачи и распределения электроэнергии, такие как Jinshida Electric Power Technology Co., Ltd., обычно рассматривают этот вопрос с более широкой точки зрения энергосистемы, а не только со стороны аккумуляторной батареи. Это важно, поскольку решения по снижению пиковых нагрузок редко принимаются изолированно. Зачастую они являются частью более масштабного вопроса: следует ли увеличить мощность трансформатора, добавить систему накопления, изменить графики работы или использовать комбинацию всех трёх вариантов?

Начните с фактического пика, который необходимо снизить

Не каждый пик требует проектирования системы с учётом именно этого значения. Некоторые пики представляют собой кратковременные выбросы, вызванные пуском электродвигателей или коммутационными процессами. Другие являются продолжительными плато, которые длятся от одного до трёх часов во время наложения производственных процессов, работы систем HVAC, зарядки электромобилей или перегрузки фидера. Это различие имеет критическое значение. Кратковременный пик может эффективнее компенсироваться оборудованием для повышения качества электроэнергии, стратегиями плавного пуска или последовательностью выполнения операций. Продолжительное плато — это ситуация, в которой система накопления энергии обычно оказывается более целесообразной.

Поэтому первая задача заключается в определении целевого пика в эксплуатационных терминах:

• Какой порог потребляемой мощности нельзя превышать?
• Как часто происходит превышение?
• Как долго длится период перегрузки?
• Имеет ли он сезонный характер, связан со сменным графиком или вызван одной производственной линией?
• Использует ли энергоснабжающая организация 15-минутный, 30-минутный или другой интервал определения спроса?

Последний момент часто упускают из виду. Если расчётная мощность для тарификации определяется на основе среднего значения за 15 минут, аккумуляторной системе не требуется компенсировать каждую секунду кратковременного переходного процесса. Однако если реальной проблемой является тепловой предел трансформатора или ограничение фидера, кратковременные пики всё равно могут иметь значение. Логика определения размера системы меняется в зависимости от того, что является основной причиной: снижение тарифных затрат, отсрочка модернизации активов или повышение надёжности сети.

Номинальная мощность обычно определяет минимальный уровень, а длительность разряда формирует затраты

Практичный подход к началу расчёта заключается в разделении мощности и энергии. Если пиковая нагрузка объекта составляет 4.8 MW, а допустимый предел — 4.0 MW, система накопления должна быть способна в нужный момент обеспечить примерно 0.8 MW. Это даёт исходные значения для определения номинальной мощности PCS и аккумуляторной батареи. Затем необходимо определить, как долго должна поддерживаться такая мощность. Если нагрузка объекта превышает порог в течение 30 минут, теоретическая энергия разряда составляет около 400 kWh. Если же превышение длится два часа, ситуация полностью меняется.

Однако теоретическая энергия не равна установленной энергии. При технической оценке обычно необходимо учитывать резерв, потери при преобразовании, рабочий диапазон аккумуляторной батареи, старение и ограничения минимального уровня заряда. Аккумуляторная батарея, рассчитанная на ежедневное снижение пиковых нагрузок, обычно не может быть определена точно по расчётной полезной энергии с ожиданием сохранения тех же характеристик после нескольких лет циклической работы. Даже без указания фиксированных процентных значений можно утверждать, что рациональная конструкция предусматривает запас на деградацию и неопределённость диспетчеризации.

Именно поэтому во многих проектах выбирается аккумуляторная батарея большей ёмкости, чем показывает простой расчёт в электронной таблице. Не потому, что математика была неверной, а потому, что эксплуатационный диапазон оказался слишком узким.

Профиль нагрузки показывает, сможет ли одна аккумуляторная батарея справиться с задачей

Один «ежедневный пик» — это простой случай. На реальных объектах часто возникают два или три пика: один утром при наращивании производства, второй после обеда и третий при одновременной работе чиллеров, компрессоров или зарядных устройств. Если аккумуляторная батарея слишком глубоко разряжается во время первого события, она может не успеть восстановить заряд до наступления второго. В узком смысле это не ошибка определения размера системы, а проблема стратегии диспетчеризации, которая после моделирования полного суточного цикла превращается в задачу определения размера.

Именно здесь интервальные данные становятся более ценными, чем ежемесячные счета. Данные о максимальной мощности за месяц могут показать финансовую проблему, но не позволяют определить, столкнётся ли система накопления с одним продолжительным событием снижения нагрузки или с несколькими разнесёнными во времени событиями. Для промышленных потребителей данные о нагрузке как минимум за несколько недель с 15-минутным или более коротким интервалом обычно намного полезнее для оценки, чем одни только сводные данные о годовых пиках. Если производство носит сезонный характер, оценка должна включать репрезентативные периоды высокой нагрузки, а не только средние дни.

Не определяйте размер системы накопления без проверки ограничений трансформатора и сети

О снижении пиковых нагрузок часто говорят так, будто аккумуляторная батарея установлена на границе балансовой принадлежности и больше ничего не имеет значения. В реальных энергосистемах трансформатор нередко является узким местом или как минимум одним из факторов, определяющих решение. Объект может рассматривать установку системы накопления, поскольку существующий трансформатор работает вблизи практического предела во время пиковых сменных нагрузок, поскольку планируемое расширение нагрузки потребует модернизации подстанции или поскольку лимит присоединения, установленный энергоснабжающей организацией, невозможно быстро увеличить.

Это означает, что специалист по оценке должен задать несколько неудобных, но необходимых вопросов. Вызвана ли проблема тепловой нагрузкой, падением напряжения, кратковременной перегрузкой или расчётной мощностью для тарификации? Вызывает ли уже обеспокоенность состояние трансформатора с учётом его срока эксплуатации? Не создаст ли зарядка аккумуляторной батареи новую проблему смещения нагрузки с ночного периода на период пикового спроса? Способны ли сторона низкого напряжения и схема защиты выдерживать двунаправленный поток мощности и быструю реакцию инвертора системы накопления?

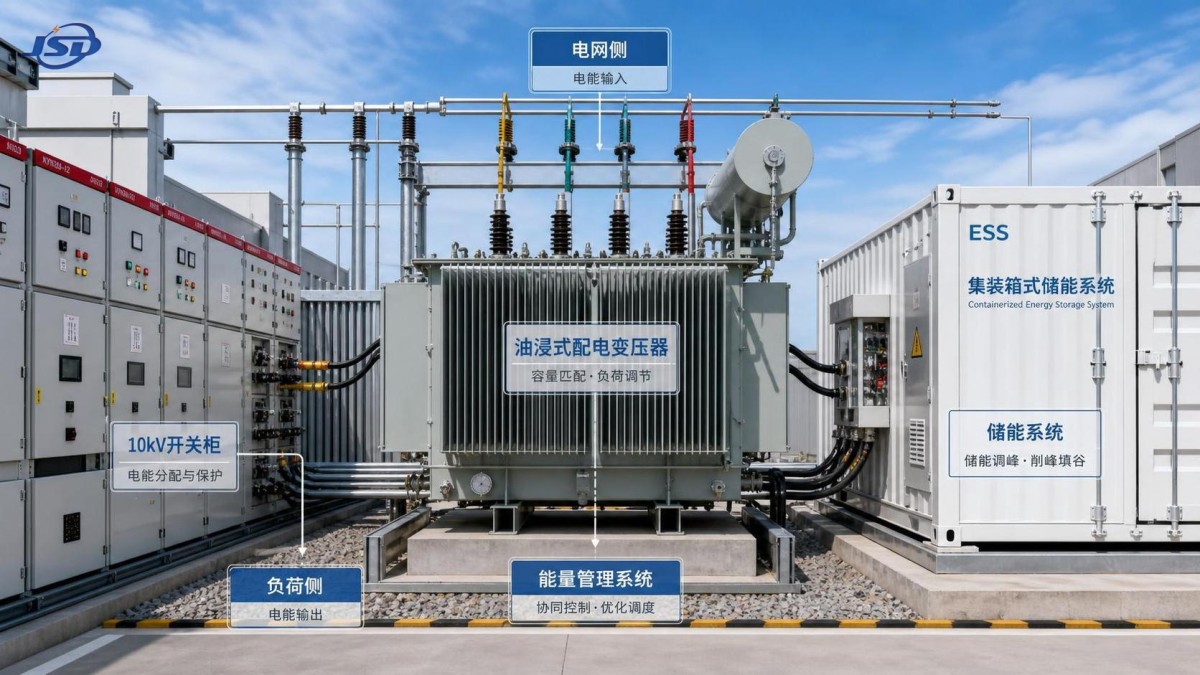

В некоторых проектах распределения электроэнергии система накопления не является заменой правильно выбранному трансформатору, а дополняет его. Если подстанция или промышленный объект строятся или расширяются, специалисты по оценке часто сравнивают установку системы накопления с усилением трансформатора. В этом контексте такое оборудование, как масляный силовой распределительный трансформатор 30 кВ/0,4 кВ, становится частью более широкой дискуссии по оптимизации, особенно при необходимости сбалансировать капитальные затраты, будущий рост нагрузки и приемлемый эксплуатационный запас.

Частота циклов сильнее влияет на экономику, чем принято считать

Аккумуляторная батарея, используемая для снижения пиковых нагрузок один или два раза в неделю, представляет собой иной актив по сравнению с системой, работающей каждый рабочий день. Требуемая пропускная способность, характер деградации и стратегия управления у них различаются. Если пик нагрузки нерегулярен, может быть оправдана аккумуляторная батарея меньшего размера, поскольку её ценность заключается в ограничении небольшого числа дорогостоящих интервалов. Если пик возникает ежедневно и предсказуемо, проект может поддерживать более крупную систему, поскольку её загрузка выше, а логика эксплуатации проще.

Здесь также существует скрытый компромисс. Система, размер которой агрессивно рассчитан на устранение почти всех пиков, может чаще и глубже проходить циклы. В моделировании первого года это может выглядеть хорошо, но в дальнейшем сократить запас для роста нагрузки или старения аккумуляторной батареи. Более консервативная конструкция, ограничивающая только верхнюю часть пика, может быть проще для устойчивой эксплуатации. Технические группы, оценивающие долгосрочную ценность, обычно быстро это замечают: «наилучший» целевой уровень снижения не всегда является максимально возможным.

Логике управления и периодам зарядки следует уделять больше внимания

Определение размера аккумуляторной батареи часто представляют как задачу выбора оборудования, однако логика EMS может обеспечить или полностью разрушить эффективность снижения пиковых нагрузок. Если система заряжается в период, который позднее становится вторичным пиком спроса, объект может просто перенести проблему на другой час. Если разряд начинается слишком поздно, расчётный интервал спроса уже может быть нарушен. Если диспетчеризация зависит от погоды, производственных планов или вмешательства оператора, неопределённость возрастает.

По этой причине во время оценки стоит проверить как минимум три сценария управления:

• Снижение нагрузки по правилам с учётом фиксированного ограничения спроса
• Зарядка по тарифным зонам с разрядом на основе прогноза
• Многоцелевой режим работы, при котором снижение пиковых нагрузок конкурирует за приоритет с резервным электропитанием или сглаживанием выработки возобновляемой энергии

Третий сценарий распространён в проектах новой энергетики и инфраструктуры. Аккумуляторная батарея может использоваться не только для снижения пиковых нагрузок. Если требуется резервное питание или управление изменением мощности PV-системы, часть ёмкости фактически недоступна для снижения спроса в определённые часы. Это должно учитываться при определении размера системы, а не рассматриваться как второстепенный вопрос.

Запас безопасности касается не только аккумуляторной батареи

Технические специалисты обычно не забывают спросить о химическом составе аккумуляторной батареи, системе терморегулирования и противопожарной защите. Однако им также следует оценить эксплуатационный запас на всём электрическом пути: нагрузку трансформатора, способность инвертора выдерживать перегрузку, допустимую токовую нагрузку кабелей, гармоники, уровни токов короткого замыкания и взаимодействие с устройствами защиты. Система, которая теоретически способна снизить нагрузку на 1 MW, не обязательно должна непрерывно работать на мощности 1 MW в конкретных условиях объекта.

Такой системный подход особенно важен для промышленного производства и объектов сетевой инфраструктуры, где надёжность электроснабжения не подлежит компромиссам. Поставщики с опытом применения оборудования в системах передачи и распределения электроэнергии обычно уделяют больше внимания взаимодействию оборудования, практике монтажа и возможности долгосрочного обслуживания. Такой широкий взгляд часто полезнее, чем выбор аккумуляторной батареи по каталогу с последующей попыткой адаптировать под неё сеть.

Практический путь оценки

Если целью является обоснованное решение по определению размера системы, а не приблизительная оценка, процесс обычно выглядит следующим образом:

• Соберите интервальные данные о нагрузке и определите фактический характер пиков.
• Определите ограничение, которое необходимо обеспечить: тарифный спрос, мощность трансформатора, лимит фидера или их комбинацию.
• Рассчитайте требуемую мощность разряда по разнице между фактическим и целевым спросом.
• Оцените необходимую продолжительность разряда по времени превышения установленного порога.
• Проверьте, требуют ли несколько ежедневных пиков подзарядки между событиями.
• Заложите реалистичный эксплуатационный запас на потери, доступность, ограничения уровня заряда и старение.
• Проверьте совместимость с трансформатором, системой защиты, распределительным устройством и эксплуатационной стратегией объекта.

На этом этапе некоторые проекты приходят к выводу, что система накопления является правильным решением, тогда как другие обнаруживают, что более эффективным будет гибридный подход. Умеренная аккумуляторная система в сочетании с усилением трансформатора или планированием нагрузки может быть надёжнее, чем попытка заставить один актив решить все задачи. В распределительных системах, обслуживающих новые нагрузки, сравнение может включать вопрос о том, следует ли установить систему накопления сейчас и поэтапно модернизировать оборудование позднее или сразу выполнить усиление сети с использованием оборудования, соответствующего архитектуре напряжения объекта, например масляного силового распределительного трансформатора 30 кВ/0,4 кВ.

Ключевой момент заключается в том, что определение размера системы для снижения пиковых нагрузок должно завершаться эксплуатационным решением, а не только указанием параметров аккумуляторной батареи. Если выбранная система способна надёжно обеспечить целевой предел спроса, соответствовать ограничениям трансформатора и сети и при этом сохранять запас для обычной неопределённости, вероятно, её размер определён правильно. Если же она работает только при идеальных предположениях о диспетчеризации, то, вероятно, система слишком мала, независимо от того, насколько привлекательной выглядит модель.
