Cómo dimensionar un sistema de almacenamiento de energía para reducir los picos de demanda

Dimensionamiento de un sistema de almacenamiento de energía para el recorte de picos: lo que realmente importa

Dimensionar un sistema de almacenamiento de energía para recortar los picos de demanda parece sencillo hasta que se analiza un perfil de carga real. Sobre el papel, el objetivo es simple: reducir la demanda máxima registrada por la compañía eléctrica o evitar que un transformador supere un límite operativo práctico. En la práctica, la respuesta depende de cuándo se producen los picos, cuánto duran, si se repiten todos los días o solo bajo determinadas condiciones de producción, y cuánto riesgo operativo puede tolerar la instalación si la batería no está disponible o se encuentra parcialmente cargada.

Para los equipos de evaluación técnica, el error más común es comenzar únicamente por la capacidad de la batería. El recorte de picos no es solo un problema energético medido en kWh. Es un problema combinado de potencia, duración, red y coordinación de equipos. En plantas industriales, subestaciones e instalaciones conectadas a la red, el sistema de almacenamiento debe funcionar conjuntamente con el transformador, la aparamenta de maniobra, los ajustes de protección y el comportamiento real de la carga de la instalación. Si estos elementos no están alineados, un sistema que parece adecuado en una propuesta puede ofrecer un rendimiento inferior en funcionamiento.

Las empresas centradas en equipos de transmisión y distribución, como Jinshida Electric Power Technology Co., Ltd., suelen abordar esta cuestión desde una perspectiva más amplia del sistema eléctrico, en lugar de considerar únicamente la batería. Esto es importante porque las decisiones sobre el recorte de picos rara vez se toman de forma aislada. A menudo forman parte de una cuestión más amplia: ¿debe el propietario sobredimensionar el transformador, añadir almacenamiento, modificar los horarios de operación o utilizar una combinación de las tres opciones?

Comience por el pico que realmente intenta recortar

No todos los picos justifican un diseño específico. Algunos son aumentos breves causados por el arranque de motores o por operaciones de conmutación. Otros son mesetas prolongadas que duran entre una y tres horas durante la coincidencia de procesos de producción, la carga de los sistemas HVAC, la carga de vehículos eléctricos o la congestión de alimentadores. La diferencia es fundamental. Un pico breve puede gestionarse mejor mediante equipos de calidad de la energía, estrategias de arranque suave o una secuenciación operativa. Una meseta prolongada es el escenario en el que normalmente tiene más sentido un sistema de almacenamiento de energía.

Por tanto, el primer paso consiste en definir el pico objetivo en términos operativos:

• ¿Qué umbral de demanda no debe superarse?
• ¿Con qué frecuencia se produce la superación?
• ¿Cuánto dura el período de sobrecarga?
• ¿Es estacional, depende del turno o está provocado por una sola línea de proceso?
• ¿La factura de la compañía eléctrica utiliza un intervalo de demanda de 15 minutos, 30 minutos u otro?

Este último punto suele pasarse por alto. Si la demanda facturada se basa en un promedio de 15 minutos, la batería no necesita neutralizar cada segundo de un transitorio breve. Sin embargo, si el verdadero problema es el límite térmico del transformador o una restricción del alimentador, los picos de corta duración pueden seguir siendo importantes. La lógica de dimensionamiento cambia según el factor determinante sea la reducción de la tarifa, el aplazamiento de inversiones en activos o la fiabilidad de la red.

La potencia nominal suele establecer el mínimo; la duración de la descarga determina el presupuesto

Una forma práctica de comenzar es separar la potencia de la energía. Si una instalación alcanza un pico de 4.8 MW y el límite aceptable es de 4.0 MW, el sistema de almacenamiento debe poder suministrar aproximadamente 0.8 MW en el momento requerido. Esto proporciona un punto de partida para la potencia nominal del PCS y de la batería. Después hay que determinar durante cuánto tiempo debe mantenerse ese apoyo. Si la instalación permanece por encima del umbral durante 30 minutos, la energía teórica de descarga es de aproximadamente 400 kWh. Si permanece allí durante dos horas, la situación cambia por completo.

Pero la energía teórica no equivale a la energía instalada. Los evaluadores técnicos normalmente deben tener en cuenta el margen de reserva, las pérdidas de conversión, la ventana operativa de la batería, el envejecimiento y las restricciones del estado de carga mínimo. Una batería diseñada para realizar diariamente una función de recorte de picos no puede dimensionarse normalmente exactamente según la energía utilizable calculada y esperar que funcione del mismo modo después de años de ciclos. Incluso sin asignar porcentajes fijos, es razonable afirmar que un diseño prudente deja margen para la degradación y la incertidumbre del despacho.

Esta es una de las razones por las que muchos proyectos terminan utilizando una batería de mayor tamaño del que sugiere una simple hoja de cálculo. No porque las matemáticas fueran incorrectas, sino porque el margen operativo era demasiado reducido.

El perfil de carga indica si una sola batería puede realizar el trabajo

Un único «pico diario» es el caso sencillo. Las instalaciones reales suelen tener dos o tres picos: uno por la mañana, cuando aumenta la producción; otro después del almuerzo; y un tercero cuando coinciden las cargas de enfriadores, compresores o sistemas de carga. Si la batería se descarga demasiado durante el primer evento, puede no recuperarse a tiempo para el segundo. En sentido estricto, esto no es un error de dimensionamiento; es un problema de estrategia de despacho que se convierte en un problema de dimensionamiento cuando se modela el día completo.

Aquí es donde los datos por intervalos resultan más valiosos que las facturas mensuales. Un mes de cargos por demanda máxima puede indicar el impacto económico, pero no puede mostrar si el sistema de almacenamiento afrontará un único evento prolongado de recorte o varios eventos escalonados. Para los usuarios industriales, varias semanas de datos de carga con intervalos de 15 minutos o menores suelen ser mucho más útiles para la evaluación que los resúmenes de picos anuales por sí solos. Si la producción es estacional, la evaluación debe incluir períodos representativos de alta carga, en lugar de limitarse a días promedio.

No dimensione el almacenamiento sin comprobar las restricciones del transformador y de la red

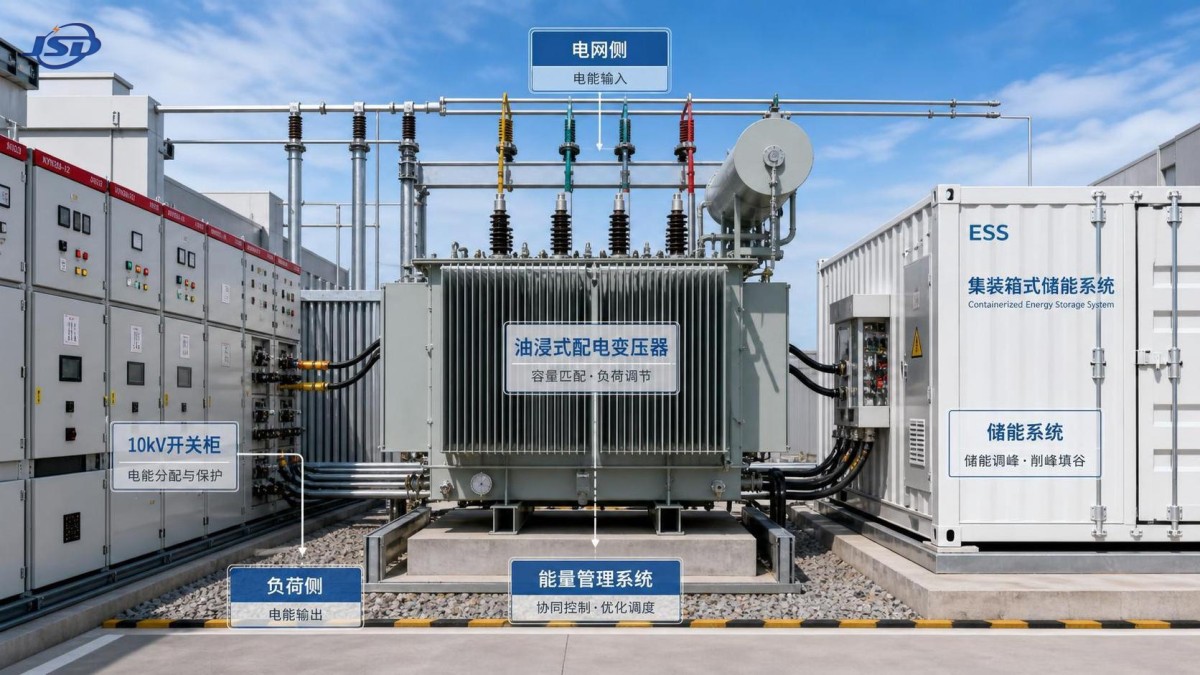

El recorte de picos suele analizarse como si la batería estuviera instalada en el punto de medición y nada más importara. En los sistemas eléctricos reales, el transformador suele ser el cuello de botella o, al menos, formar parte de la decisión. Una instalación puede estar considerando el almacenamiento porque el transformador existente funciona cerca de su capacidad práctica durante los turnos de máxima demanda, porque una ampliación de carga prevista exigiría mejorar la subestación o porque no es posible aumentar rápidamente el límite de interconexión establecido por la compañía eléctrica.

Esto significa que el evaluador debe plantear algunas preguntas incómodas pero necesarias. ¿El problema está provocado por la carga térmica, la caída de tensión, la sobrecarga de corta duración o la demanda facturada? ¿El perfil de envejecimiento del transformador ya representa una preocupación? ¿La carga de la batería creará durante la noche un nuevo problema de diferencia entre valle y pico? ¿El lado de baja tensión y el esquema de protección pueden gestionar el flujo de potencia bidireccional y la respuesta rápida del inversor del sistema de almacenamiento?

En algunos proyectos de distribución, el almacenamiento no sustituye a una correcta selección del transformador, sino que la complementa. Cuando se construye o amplía una subestación o una planta, los evaluadores suelen comparar la implementación de almacenamiento con el refuerzo del transformador. En ese contexto, equipos como elTransformador de distribución de potencia sumergido en aceite de 30kV/0.4kV forman parte de un análisis de optimización más amplio, especialmente al equilibrar la inversión de capital, el crecimiento futuro de la carga y el margen operativo aceptable.

La frecuencia de los ciclos cambia la economía más de lo que muchos esperan

Una batería utilizada para recortar picos una o dos veces por semana es un activo diferente de otra que se utiliza todos los días laborables. El rendimiento requerido, la trayectoria de degradación y la estrategia de control no son iguales. Si el pico de carga es irregular, puede justificarse una batería más pequeña porque el valor procede de recortar un número limitado de intervalos de alto coste. Si el pico es diario y predecible, el proyecto puede justificar un sistema mayor porque la utilización es elevada y la lógica operativa es más sencilla.

También existe una compensación oculta. Un sistema dimensionado de forma agresiva para eliminar casi todos los picos puede realizar ciclos más profundos y frecuentes. Esto puede parecer favorable en la simulación del primer año, pero puede reducir el margen para el crecimiento futuro de la carga o el envejecimiento de la batería. Un diseño más conservador que recorte únicamente la parte superior del pico puede ser más fácil de mantener desde el punto de vista operativo. Los equipos técnicos que evalúan el valor a largo plazo suelen advertirlo rápidamente: el objetivo de recorte «óptimo» no siempre es el máximo posible.

La lógica de control y las ventanas de carga merecen más atención

El dimensionamiento de la batería suele presentarse como un ejercicio de hardware, pero la lógica del EMS puede determinar el éxito o el fracaso del recorte de picos. Si el sistema se carga durante un período que posteriormente se convierte en un segundo pico de demanda, la instalación puede simplemente trasladar el problema a otra hora. Si espera demasiado para descargar, el intervalo de facturación puede verse comprometido. Si el despacho depende del clima, de los planes de producción o de la intervención del operador, aumenta la incertidumbre.

Por este motivo, durante la evaluación conviene probar al menos tres escenarios de control:

• Recorte basado en reglas frente a un límite de demanda fijo
• Carga según el horario de uso con descarga basada en previsiones
• Operación multiobjetivo en la que el recorte de picos comparte prioridad con la alimentación de respaldo o la estabilización de la producción renovable

El tercer escenario es habitual en proyectos de nuevas energías e infraestructuras. La batería puede no estar destinada exclusivamente al recorte de picos. Si se requiere una reserva de respaldo o el control de rampas fotovoltaicas, parte de la capacidad queda efectivamente no disponible para reducir la demanda durante determinadas horas. Esto debe reflejarse en el dimensionamiento y no tratarse como una consideración posterior.

El margen de seguridad no es solo una cuestión de la batería

Los evaluadores técnicos normalmente saben que deben preguntar por la química de la batería, la gestión térmica y la protección contra incendios. También deben analizar el margen operativo de todo el recorrido eléctrico: carga del transformador, capacidad de sobrecarga del inversor, ampacidad de los cables, armónicos, niveles de cortocircuito y coordinación con los dispositivos de protección. Un sistema que teóricamente puede recortar 1 MW no es necesariamente un sistema que deba funcionar continuamente a 1 MW en las condiciones reales de la instalación.

Esta visión a nivel de sistema es especialmente relevante en entornos de fabricación industrial y aplicaciones conectadas a la red, donde la fiabilidad eléctrica no es negociable. Los proveedores con experiencia en aplicaciones de transmisión y distribución tienden a abordar esta cuestión prestando mayor atención a la interacción entre equipos, las prácticas de instalación y la facilidad de mantenimiento a largo plazo. Esta perspectiva más amplia suele ser más útil que seleccionar una batería de un catálogo e intentar adaptar posteriormente la red a ella.

Un proceso práctico de evaluación

Si el objetivo es tomar una decisión de dimensionamiento defendible, en lugar de obtener una estimación aproximada, el proceso de evaluación suele ser bastante concreto:

• Recopilar datos de carga por intervalos e identificar el patrón real de los picos.
• Definir el límite que se debe proteger: demanda tarifaria, capacidad del transformador, límite del alimentador o una combinación de ellos.
• Estimar la potencia de descarga necesaria a partir de la diferencia entre la demanda real y la demanda objetivo.
• Estimar la duración útil de la descarga a partir del tiempo durante el cual la demanda permanece por encima de ese umbral.
• Comprobar si varios picos diarios requieren recargar la batería entre eventos.
• Aplicar un margen operativo realista para las pérdidas, la disponibilidad, los límites del estado de carga y el envejecimiento.
• Verificar la integración con el transformador, la protección, la aparamenta de maniobra y la estrategia operativa de la instalación.

En esta etapa, algunos proyectos descubren que el almacenamiento es la respuesta adecuada; otros determinan que un enfoque híbrido es más sólido. Una batería de tamaño moderado combinada con el refuerzo del transformador o la programación de cargas puede ser más fiable que obligar a un único activo a resolverlo todo. En los sistemas de distribución que abastecen nuevas cargas, la comparación puede incluir si conviene implementar ahora el almacenamiento y escalonar posteriormente las mejoras de los equipos, o proceder directamente al refuerzo de la red utilizando equipos adaptados a la arquitectura de tensión de la instalación, como un Transformador de distribución de potencia sumergido en aceite de 30kV/0.4kV.

El punto clave es que el dimensionamiento para el recorte de picos debe concluir con una decisión operativa, no solo con una cifra de capacidad de batería. Si el sistema elegido puede alcanzar de forma fiable el límite de demanda objetivo, adaptarse a las restricciones del transformador y de la red, y mantener al mismo tiempo margen para la incertidumbre normal, probablemente está bien dimensionado. Si solo funciona bajo supuestos de despacho perfectos, probablemente es demasiado pequeño, por muy atractiva que parezca la simulación.
