Comment dimensionner un système de stockage d'énergie pour l'écrêtement des pointes

Dimensionnement d’un système de stockage d’énergie pour l’écrêtement des pointes : ce qui compte réellement

Le dimensionnement d’un système de stockage d’énergie pour l’écrêtement des pointes semble simple jusqu’à l’analyse d’un profil de charge réel. Sur le papier, l’objectif est clair : réduire la demande maximale enregistrée par le distributeur ou éviter de faire fonctionner un transformateur au-delà d’une limite pratique. En pratique, la réponse dépend du moment où les pointes apparaissent, de leur durée, de leur fréquence quotidienne ou de leur lien avec certaines conditions de production, ainsi que du niveau de risque opérationnel que le site peut accepter si la batterie est indisponible ou partiellement chargée.

Pour les équipes chargées de l’évaluation technique, l’erreur la plus fréquente consiste à partir uniquement de la capacité de la batterie. L’écrêtement des pointes n’est pas seulement un problème énergétique mesuré en kWh. Il s’agit d’un problème combiné de puissance, de durée, de réseau et de coordination des équipements. Dans les installations industrielles, les sous-stations et les installations côté réseau, le système de stockage doit fonctionner avec le transformateur, l’appareillage de commutation, les réglages des protections et le comportement réel de la charge du site. Si ces éléments ne sont pas cohérents, un système qui semble adapté dans une proposition peut être moins performant en exploitation.

Les entreprises spécialisées dans les équipements de transport et de distribution d’électricité, telles que Jinshida Electric Power Technology Co., Ltd., examinent généralement cette question sous l’angle global du système électrique plutôt que du seul point de vue de la batterie. Cette approche est importante, car les décisions relatives à l’écrêtement des pointes sont rarement isolées. Elles s’inscrivent souvent dans une question plus large : le propriétaire doit-il surdimensionner le transformateur, ajouter du stockage, modifier les horaires d’exploitation ou combiner ces trois solutions ?

Commencer par la pointe que vous cherchez réellement à écrêter

Toutes les pointes ne justifient pas un dimensionnement spécifique. Certaines sont de brèves impulsions provoquées par le démarrage de moteurs ou des opérations de commutation. D’autres sont de larges plateaux qui durent une à trois heures pendant des chevauchements de production, des périodes de fonctionnement de systèmes CVC, la recharge de véhicules électriques ou une congestion du départ. La distinction est essentielle. Une courte pointe peut être mieux traitée au moyen d’équipements de qualité de l’énergie, de stratégies de démarrage progressif ou d’un séquencement opérationnel. Un plateau étendu est généralement plus adapté à un système de stockage d’énergie.

La première tâche consiste donc à définir la pointe cible en termes opérationnels :

• Quel seuil de demande ne doit pas être dépassé ?
• À quelle fréquence ce dépassement se produit-il ?
• Combien de temps la période de surcharge dure-t-elle ?
• Le phénomène est-il saisonnier, lié aux équipes ou provoqué par une seule ligne de production ?
• La facturation du distributeur repose-t-elle sur un intervalle de demande de 15 minutes, de 30 minutes ou sur une autre durée ?

Ce dernier point est souvent négligé. Si la demande facturée est fondée sur une moyenne de 15 minutes, la batterie n’a pas besoin de neutraliser chaque seconde d’un bref transitoire. En revanche, si la limite thermique du transformateur ou la contrainte du départ constitue le véritable problème, les pointes de courte durée peuvent également être importantes. La logique de dimensionnement varie selon que le facteur déterminant est la réduction du tarif, le report du renforcement des actifs ou la fiabilité du réseau.

La puissance nominale fixe généralement le minimum ; la durée de décharge détermine le budget

Une approche pratique consiste à dissocier la puissance de l’énergie. Si la pointe d’une installation atteint 4.8 MW et que le plafond acceptable est de 4.0 MW, le système de stockage doit pouvoir fournir environ 0.8 MW au moment requis. Cela constitue un point de départ pour le dimensionnement du PCS et de la puissance de la batterie. Il faut ensuite déterminer pendant combien de temps ce soutien doit être maintenu. Si le site reste au-dessus du seuil pendant 30 minutes, l’énergie de décharge théorique est d’environ 400 kWh. S’il y reste pendant deux heures, la situation est complètement différente.

Cependant, l’énergie théorique ne correspond pas à l’énergie installée. Les évaluateurs techniques doivent généralement tenir compte de la marge de réserve, des pertes de conversion, de la fenêtre de fonctionnement de la batterie, du vieillissement et des contraintes liées à l’état de charge minimal. Une batterie conçue pour assurer quotidiennement un écrêtement des pointes ne peut normalement pas être dimensionnée exactement selon l’énergie utilisable calculée et être censée offrir les mêmes performances après plusieurs années de cycles. Même sans attribuer de pourcentages fixes, il est raisonnable d’affirmer qu’une conception prudente laisse une marge pour la dégradation et l’incertitude liée au pilotage.

C’est l’une des raisons pour lesquelles de nombreux projets optent pour une batterie plus grande que ne le suggère un simple tableur. Ce n’est pas parce que les calculs étaient erronés, mais parce que la plage de fonctionnement était trop étroite.

Le profil de charge indique si une seule batterie peut assurer la fonction

Une seule « pointe quotidienne » représente le cas le plus simple. Les sites réels connaissent souvent deux ou trois pointes : une le matin lors de la montée en charge de la production, une autre après le déjeuner et une troisième lorsque les groupes de refroidissement, les compresseurs ou les charges de recharge se chevauchent. Si la batterie est trop profondément déchargée lors du premier événement, elle peut ne pas avoir le temps de se recharger avant le deuxième. Ce n’est pas une erreur de dimensionnement au sens strict ; il s’agit d’un problème de stratégie de pilotage qui devient un problème de dimensionnement dès lors que la journée complète est modélisée.

C’est pourquoi les données par intervalle sont plus utiles que les factures mensuelles. Un mois de factures de puissance maximale peut révéler le point de difficulté financière, mais il ne permet pas de déterminer si le système de stockage devra gérer un seul événement d’écrêtement prolongé ou plusieurs événements décalés. Pour les utilisateurs industriels, plusieurs semaines de données de charge à intervalles de 15 minutes ou plus fins sont généralement beaucoup plus utiles à l’évaluation que les seuls récapitulatifs annuels des pointes. Si la production est saisonnière, l’analyse doit inclure des périodes représentatives de forte charge plutôt que des journées moyennes.

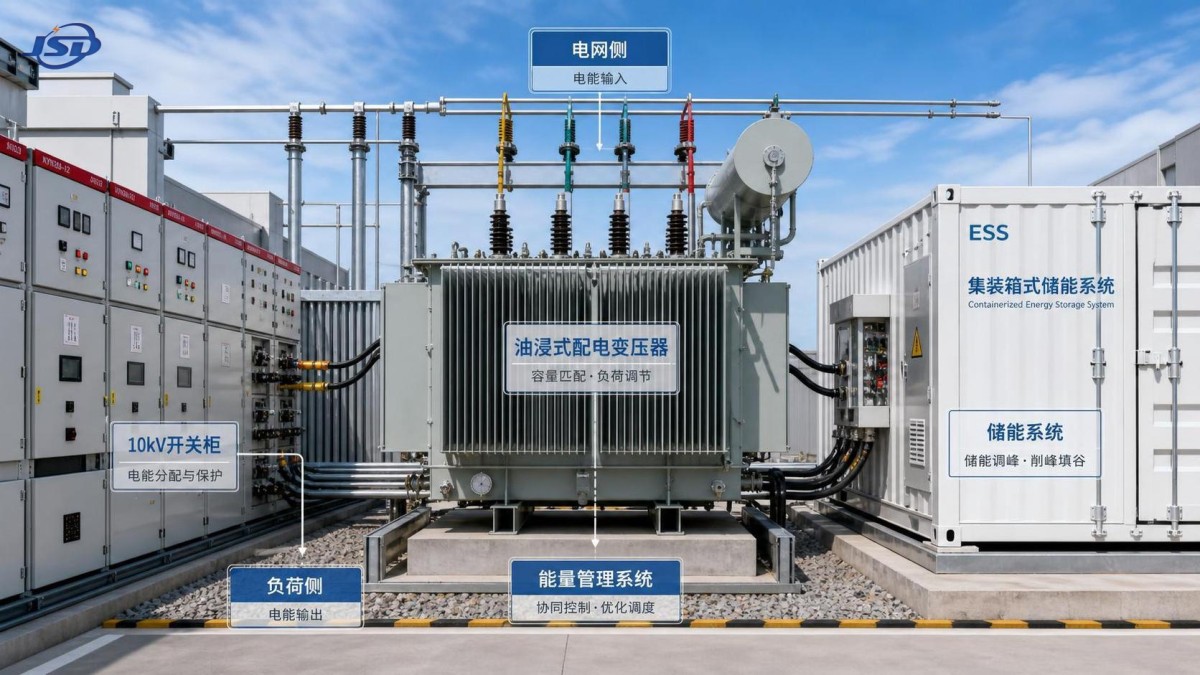

Ne pas dimensionner le stockage sans vérifier les contraintes du transformateur et du réseau

L’écrêtement des pointes est souvent présenté comme si la batterie était installée au compteur et que rien d’autre n’avait d’importance. Dans les systèmes électriques réels, le transformateur constitue fréquemment le goulot d’étranglement, ou du moins un élément de la décision. Un site peut envisager le stockage parce que le transformateur existant fonctionne près de sa capacité pratique pendant les équipes de pointe, parce qu’une extension de charge prévue nécessiterait le renforcement de la sous-station ou parce qu’une limite de raccordement du distributeur ne peut pas être relevée rapidement.

L’évaluateur doit donc poser quelques questions délicates mais nécessaires. Le problème est-il dû à une charge thermique, à une chute de tension, à une surcharge de courte durée ou à la demande facturée ? Le profil de vieillissement du transformateur constitue-t-il déjà un sujet de préoccupation ? La recharge de la batterie créera-t-elle un nouveau problème de déplacement de la pointe vers le creux pendant la nuit ? Le côté basse tension et le schéma de protection peuvent-ils gérer un flux de puissance bidirectionnel et la réponse rapide de l’onduleur de stockage ?

Dans certains projets de distribution, le stockage ne remplace pas le choix judicieux du transformateur ; il le complète. Lorsqu’une sous-station ou une usine est construite ou agrandie, les évaluateurs comparent souvent le déploiement du stockage au renforcement du transformateur. Dans ce contexte, un équipement tel que le transformateur de distribution électrique immergé dans l’huile 30kV/0.4kV s’inscrit dans une réflexion d’optimisation plus large, notamment lorsqu’il faut équilibrer les dépenses d’investissement, la croissance future de la charge et la marge opérationnelle acceptable.

La fréquence des cycles modifie l’économie du projet plus qu’on ne le pense

Une batterie utilisée pour l’écrêtement des pointes une ou deux fois par semaine est un actif différent d’une batterie pilotée chaque jour ouvré. Le débit énergétique requis, la trajectoire de dégradation et la stratégie de commande ne sont pas les mêmes. Si la pointe de charge est irrégulière, une batterie plus petite peut être justifiée, car sa valeur provient de l’écrêtement d’un nombre limité d’intervalles coûteux. Si la pointe est quotidienne et prévisible, le projet peut justifier un système plus important, car son taux d’utilisation est élevé et sa logique de fonctionnement est plus simple.

Il existe également un compromis moins visible. Un système dimensionné de manière agressive pour supprimer presque toutes les pointes peut effectuer des cycles plus profonds et plus fréquents. Cela peut sembler favorable dans une simulation de la première année, mais réduire la marge disponible face à la croissance future de la charge ou au vieillissement de la batterie. Une conception plus prudente, qui écrête uniquement la partie supérieure de la pointe, peut être plus facile à maintenir sur le plan opérationnel. Les équipes techniques qui évaluent la valeur à long terme le constatent généralement rapidement : la meilleure cible d’écrêtement n’est pas toujours la cible maximale possible.

La logique de commande et les fenêtres de recharge méritent davantage d’attention

Le dimensionnement d’une batterie est souvent présenté comme un exercice matériel, mais la logique de l’EMS peut déterminer le succès ou l’échec des performances d’écrêtement des pointes. Si le système se recharge pendant une période qui devient ensuite une deuxième pointe de demande, le site peut simplement déplacer le problème à une autre heure. S’il attend trop longtemps avant de décharger, l’intervalle de facturation peut déjà être compromis. Si le pilotage dépend de la météo, des plans de production ou de l’intervention d’un opérateur, l’incertitude augmente.

Pour cette raison, il est utile de tester au moins trois scénarios de commande pendant l’évaluation :

• Écrêtement fondé sur des règles par rapport à un plafond de demande fixe
• Recharge en fonction des plages tarifaires avec décharge fondée sur les prévisions
• Fonctionnement multiobjectif dans lequel l’écrêtement des pointes partage la priorité avec l’alimentation de secours ou le lissage de la production renouvelable

Le troisième scénario est courant dans les projets liés aux nouvelles énergies et aux infrastructures. La batterie peut ne pas être exclusivement affectée à l’écrêtement des pointes. Si une réserve de secours ou un contrôle des variations de puissance photovoltaïque est requis, une partie de la capacité est effectivement indisponible pour réduire la demande pendant certaines heures. Cela doit être intégré au dimensionnement et non traité après coup.

La marge de sécurité ne concerne pas uniquement la batterie

Les évaluateurs techniques savent généralement qu’ils doivent s’intéresser à la chimie de la batterie, à la gestion thermique et à la protection incendie. Ils doivent également examiner la marge de fonctionnement de l’ensemble du circuit électrique : charge du transformateur, capacité de surcharge de l’onduleur, intensité admissible des câbles, harmoniques, niveaux de défaut et coordination avec les dispositifs de protection. Un système qui peut théoriquement écrêter 1 MW n’est pas nécessairement un système qui doit être piloté en continu à 1 MW dans les conditions réelles du site.

Cette vision à l’échelle du système est particulièrement pertinente dans les environnements de fabrication industrielle et les installations côté réseau, où la fiabilité de l’alimentation n’est pas négociable. Les fournisseurs possédant une expérience des applications de transport et de distribution ont tendance à accorder davantage d’attention aux interactions entre équipements, aux pratiques d’installation et à la maintenabilité à long terme. Cette perspective plus large est souvent plus utile que le choix d’une batterie dans un catalogue suivi d’une tentative d’adaptation du réseau.

Une démarche d’évaluation pratique

Si l’objectif est de prendre une décision de dimensionnement défendable plutôt que d’obtenir une estimation approximative, la démarche d’évaluation est généralement très concrète :

• Collecter les données de charge par intervalle et identifier le profil réel des pointes.
• Définir la limite à protéger : demande tarifaire, capacité du transformateur, limite du départ ou combinaison de ces éléments.
• Estimer la puissance de décharge requise à partir de l’écart entre la demande réelle et la demande cible.
• Estimer la durée de décharge utilisable à partir du temps passé au-dessus de ce seuil.
• Vérifier si plusieurs pointes quotidiennes nécessitent une recharge entre les événements.
• Appliquer une marge de fonctionnement réaliste pour les pertes, la disponibilité, les limites d’état de charge et le vieillissement.
• Vérifier l’intégration avec le transformateur, les protections, l’appareillage de commutation et la stratégie d’exploitation du site.

À ce stade, certains projets constatent que le stockage est la solution appropriée ; d’autres concluent qu’une approche hybride est plus efficace. Une batterie de capacité modérée associée au renforcement du transformateur ou à la programmation des charges peut être plus robuste que de demander à un seul actif de tout résoudre. Dans les systèmes de distribution desservant de nouvelles charges, la comparaison peut porter sur le déploiement immédiat du stockage suivi d’un échelonnement des renforcements des équipements, ou sur un renforcement direct du réseau au moyen d’équipements adaptés à l’architecture de tension du site, tels qu’un transformateur de distribution électrique immergé dans l’huile 30kV/0.4kV.

L’essentiel est que le dimensionnement destiné à l’écrêtement des pointes aboutisse à une décision opérationnelle et pas seulement à un chiffre de capacité de batterie. Si le système choisi peut atteindre de manière fiable le plafond de demande cible, respecter les contraintes du transformateur et du réseau et conserver une marge face aux incertitudes normales, il est probablement correctement dimensionné. S’il ne fonctionne que dans des hypothèses de pilotage parfaites, il est probablement trop petit, quel que soit l’attrait du modèle.
