Como dimensionar um sistema de armazenamento de energia para redução de picos de demanda

Dimensionamento de um sistema de armazenamento de energia para redução de demanda de ponta: o que realmente importa

Dimensionar um sistema de armazenamento de energia para redução de demanda de ponta parece simples até que se analisa um perfil de carga real. No papel, o objetivo é simples: reduzir a demanda máxima registrada pela concessionária ou evitar que um transformador ultrapasse um limite operacional prático. Na prática, a resposta depende de quando ocorrem os picos, quanto tempo duram, se se repetem diariamente ou apenas sob determinadas condições de produção e quanto risco operacional o local pode tolerar caso a bateria esteja indisponível ou parcialmente carregada.

Para as equipes de avaliação técnica, o erro mais comum é começar apenas pela capacidade da bateria. A redução de demanda de ponta não é apenas um problema de energia medido em kWh. Trata-se de um problema combinado de potência, duração, rede e coordenação de equipamentos. Em plantas industriais, subestações e instalações do lado da rede, o sistema de armazenamento precisa operar em conjunto com o transformador, os equipamentos de manobra, os ajustes de proteção e o comportamento real da carga no local. Se esses elementos não estiverem alinhados, um sistema que parece adequado em uma proposta pode apresentar desempenho inferior durante a operação.

Empresas focadas em equipamentos de transmissão e distribuição, como a Jinshida Electric Power Technology Co., Ltd., tendem a analisar essa questão sob uma perspectiva mais ampla do sistema elétrico, e não apenas pelo lado da bateria. Isso é importante porque as decisões de redução de demanda de ponta raramente são isoladas. Muitas vezes, elas fazem parte de uma questão mais ampla: o proprietário deve superdimensionar o transformador, adicionar armazenamento, alterar os horários de operação ou utilizar uma combinação das três alternativas?

Comece pelo pico que você realmente pretende reduzir

Nem todo pico merece ser considerado no dimensionamento. Alguns são picos curtos causados pela partida de motores ou por eventos de manobra. Outros são platôs amplos que duram de uma a três horas durante a sobreposição da produção, o carregamento de sistemas HVAC, o carregamento de veículos elétricos ou o congestionamento do alimentador. Essa distinção é fundamental. Um pico curto pode ser tratado de forma mais adequada por meio de equipamentos de qualidade de energia, estratégias de partida suave ou sequenciamento operacional. Um platô amplo é a situação em que um sistema de armazenamento de energia geralmente faz mais sentido.

Portanto, o primeiro trabalho é definir o pico-alvo em termos operacionais:

• Qual limite de demanda não deve ser ultrapassado?
• Com que frequência ocorre a ultrapassagem?
• Quanto tempo dura o período de sobrecarga?
• O evento é sazonal, baseado em turnos ou provocado por uma única linha de processo?
• A tarifa da concessionária utiliza um intervalo de demanda de 15 minutos, 30 minutos ou outro período?

Esse último ponto é frequentemente negligenciado. Se a demanda faturada for baseada em uma média de 15 minutos, a bateria não precisa neutralizar cada segundo de um transiente breve. Porém, se o limite térmico do transformador ou a restrição do alimentador for o problema real, os picos de curta duração ainda podem ser relevantes. A lógica de dimensionamento muda dependendo de o fator determinante ser a redução tarifária, o adiamento de investimentos em ativos ou a confiabilidade da rede.

A potência nominal geralmente estabelece o mínimo; a duração da descarga define o orçamento

Uma forma prática de começar é separar potência e energia. Se uma instalação atinge um pico de 4.8 MW e o limite aceitável é 4.0 MW, o sistema de armazenamento deve ser capaz de fornecer aproximadamente 0.8 MW no momento necessário. Isso fornece um ponto de partida para a potência nominal do PCS e da bateria. Em seguida, é preciso determinar por quanto tempo esse suporte deve ser mantido. Se o local permanecer acima do limite durante 30 minutos, a energia teórica de descarga será de aproximadamente 400 kWh. Se permanecer nessa condição por duas horas, o cenário mudará completamente.

Mas energia teórica não é energia instalada. Os avaliadores técnicos geralmente precisam considerar a margem de reserva, as perdas de conversão, a janela operacional da bateria, o envelhecimento e as restrições relativas ao estado mínimo de carga. Uma bateria projetada para realizar redução diária de demanda de ponta normalmente não pode ser dimensionada exatamente com base na energia utilizável calculada e na expectativa de manter o mesmo desempenho após anos de ciclos. Mesmo sem atribuir percentuais fixos, é correto afirmar que um projeto prudente deixa espaço para a degradação e a incerteza do despacho.

Essa é uma das razões pelas quais muitos projetos acabam adotando uma bateria maior do que a indicada por uma planilha simples. Não porque a matemática estivesse errada, mas porque a faixa operacional era estreita demais.

O perfil de carga mostra se uma única bateria consegue realizar o trabalho

Um único “pico diário” é o caso mais simples. Locais reais frequentemente apresentam dois ou três picos: um pela manhã, quando a produção aumenta gradualmente, outro após o almoço e um terceiro quando chillers, compressores ou cargas de carregamento se sobrepõem. Se a bateria for descarregada em excesso durante o primeiro evento, talvez não consiga se recuperar a tempo para o segundo. Isso não é um erro de dimensionamento em sentido estrito; é um problema de estratégia de despacho que se transforma em um problema de dimensionamento quando o dia inteiro é modelado.

É nesse ponto que os dados em intervalos se tornam mais valiosos do que as faturas mensais. Um mês de cobranças de demanda máxima pode indicar o impacto financeiro, mas não pode mostrar se o sistema de armazenamento enfrentará um único evento longo de redução ou vários eventos escalonados. Para usuários industriais, várias semanas de dados de carga em intervalos de 15 minutos ou menores geralmente são muito mais úteis para a avaliação do que apenas os resumos anuais de pico. Se a produção for sazonal, a avaliação deve incluir períodos representativos de alta carga, e não apenas dias médios.

Não dimensione o armazenamento sem verificar as restrições do transformador e da rede

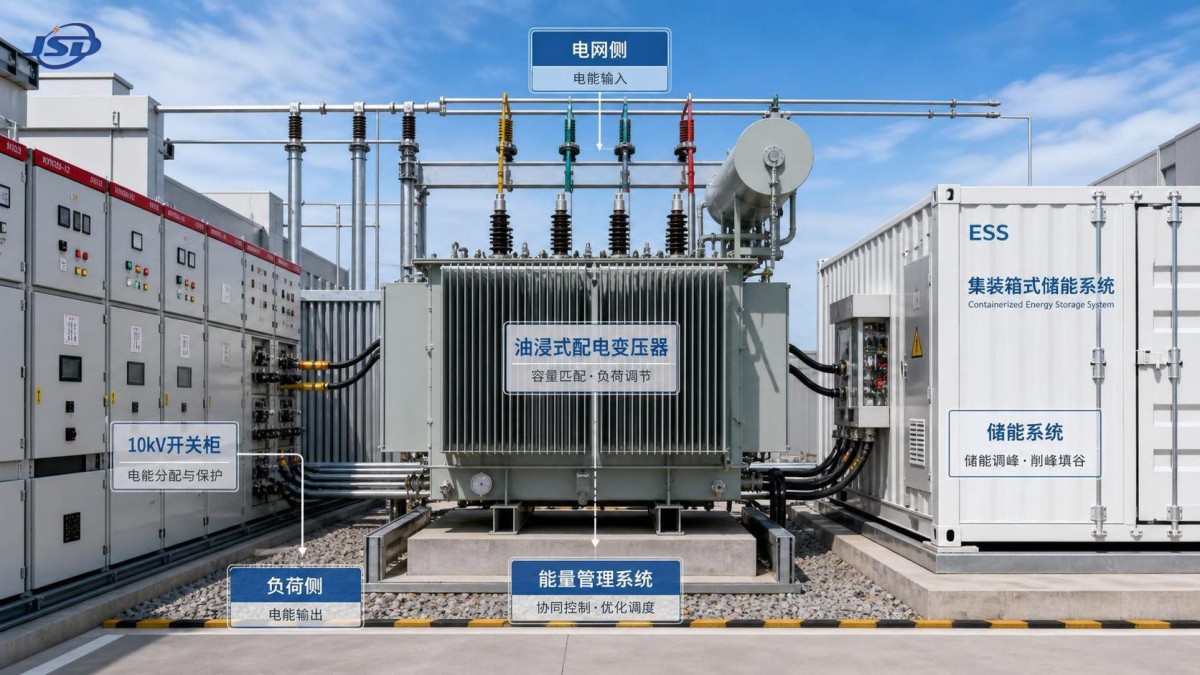

A redução de demanda de ponta costuma ser discutida como se a bateria estivesse instalada no ponto de medição e nada mais importasse. Nos sistemas elétricos reais, o transformador frequentemente é o gargalo ou, pelo menos, parte da decisão. Um local pode estar considerando o armazenamento porque o transformador existente opera próximo da capacidade prática durante os turnos de pico, porque uma expansão planejada da carga exigiria melhorias na subestação ou porque um limite de interconexão da concessionária não pode ser aumentado rapidamente.

Isso significa que o avaliador deve fazer algumas perguntas incômodas, porém necessárias. O problema é causado por carregamento térmico, queda de tensão, sobrecarga de curta duração ou demanda faturada? O perfil de envelhecimento do transformador já é uma preocupação? O carregamento da bateria criará um novo problema de deslocamento do vale para o pico durante a noite? O lado de baixa tensão e o esquema de proteção conseguem lidar com o fluxo de potência bidirecional e a resposta rápida do inversor de armazenamento?

Em alguns projetos de distribuição, o armazenamento não substitui a seleção adequada do transformador; ele a complementa. Quando uma subestação ou planta está sendo construída ou ampliada, os avaliadores frequentemente comparam a implantação de armazenamento com o reforço do transformador. Nesse contexto, equipamentos como o Transformador de Distribuição de Potência Imerso em Óleo de 30kV/0.4kV passam a fazer parte da discussão mais ampla de otimização, especialmente ao equilibrar despesas de capital, crescimento futuro da carga e margem operacional aceitável.

A frequência dos ciclos altera a economia mais do que se imagina

Uma bateria utilizada para redução de demanda de ponta uma ou duas vezes por semana é um ativo diferente de outra despachada todos os dias úteis. A vazão necessária, a trajetória de degradação e a estratégia de controle não são iguais. Se o pico de carga for irregular, uma bateria menor pode ser justificável porque o valor vem da redução de um número limitado de intervalos de alto custo. Se o pico for diário e previsível, o projeto poderá comportar um sistema maior porque a utilização será elevada e a lógica operacional será mais simples.

Existe também uma compensação oculta. Um sistema dimensionado de forma agressiva para eliminar quase todos os picos pode realizar ciclos mais profundos e frequentes. Isso pode parecer positivo na simulação do primeiro ano, mas pode reduzir a margem para o crescimento futuro da carga ou para o envelhecimento da bateria. Um projeto mais conservador, que reduza apenas a parte superior do pico, pode ser mais fácil de manter operacionalmente. As equipes técnicas que avaliam o valor de longo prazo geralmente percebem isso rapidamente: o melhor alvo de redução nem sempre é o máximo possível.

A lógica de controle e as janelas de carregamento merecem mais atenção

O dimensionamento da bateria é frequentemente apresentado como um exercício de hardware, mas a lógica do EMS pode determinar o sucesso ou o fracasso do desempenho da redução de demanda de ponta. Se o sistema for carregado durante um período que posteriormente se torne um pico secundário de demanda, o local poderá simplesmente transferir o problema para outra hora. Se esperar demais para descarregar, o intervalo de faturamento já poderá estar comprometido. Se o despacho depender do clima, dos planos de produção ou da intervenção do operador, a incerteza aumentará.

Por esse motivo, vale a pena testar pelo menos três cenários de controle durante a avaliação:

• Redução baseada em regras, de acordo com um limite fixo de demanda
• Carregamento no horário de uso com descarga baseada em previsões
• Operação multiobjetivo, na qual a redução de demanda de ponta compartilha a prioridade com a energia de backup ou a suavização de fontes renováveis

O terceiro cenário é comum em projetos de novas energias e infraestrutura. A bateria pode não ser destinada exclusivamente à redução de demanda de ponta. Se for necessária uma reserva de backup ou o controle da rampa fotovoltaica, parte da capacidade ficará efetivamente indisponível para a redução da demanda durante determinados horários. Isso deve ser refletido no dimensionamento, e não tratado como uma consideração posterior.

A margem de segurança não é apenas uma questão da bateria

Os avaliadores técnicos geralmente sabem que devem perguntar sobre a química da bateria, o gerenciamento térmico e a proteção contra incêndios. Eles também devem analisar a margem operacional em todo o percurso elétrico: carregamento do transformador, capacidade de sobrecarga do inversor, ampacidade dos cabos, harmônicas, níveis de curto-circuito e coordenação com os dispositivos de proteção. Um sistema que teoricamente consegue reduzir 1 MW não é necessariamente um sistema que deve operar continuamente a 1 MW nas condições do local.

Essa visão sistêmica é especialmente relevante em ambientes industriais e do lado da rede, onde a confiabilidade da energia não é negociável. Fornecedores com experiência em aplicações de transmissão e distribuição tendem a abordar a questão com mais atenção à interação entre equipamentos, às práticas de instalação e à facilidade de manutenção de longo prazo. Essa perspectiva mais ampla costuma ser mais útil do que selecionar uma bateria de um catálogo e tentar adaptar a rede a ela posteriormente.

Um caminho prático para a avaliação

Se o objetivo for tomar uma decisão de dimensionamento defensável, e não obter apenas uma estimativa aproximada, o caminho de avaliação geralmente é bastante objetivo:

• Coletar dados de carga em intervalos e identificar o padrão real dos picos.
• Definir o limite a ser protegido: demanda tarifária, capacidade do transformador, limite do alimentador ou uma combinação deles.
• Estimar a potência de descarga necessária a partir da diferença entre a demanda real e a demanda-alvo.
• Estimar a duração útil da descarga com base no tempo em que a demanda permanece acima desse limite.
• Verificar se vários picos diários exigem recarga entre os eventos.
• Aplicar uma margem operacional realista para perdas, disponibilidade, limites do estado de carga e envelhecimento.
• Verificar a integração com o transformador, a proteção, os equipamentos de manobra e a estratégia operacional do local.

Nessa etapa, alguns projetos descobrem que o armazenamento é a resposta adequada; outros concluem que uma abordagem híbrida é mais robusta. Uma bateria de capacidade moderada combinada com o reforço do transformador ou o agendamento de cargas pode ser mais sólida do que obrigar um único ativo a resolver todos os problemas. Em sistemas de distribuição que atendem novas cargas, a comparação pode incluir a decisão entre implantar o armazenamento agora e realizar melhorias nos equipamentos por etapas, ou avançar diretamente com o reforço da rede utilizando equipamentos compatíveis com a arquitetura de tensão do local, como um Transformador de Distribuição de Potência Imerso em Óleo de 30kV/0.4kV.

O ponto principal é que o dimensionamento para redução de demanda de ponta deve terminar com uma decisão operacional, e não apenas com um número de capacidade da bateria. Se o sistema escolhido conseguir atingir de forma confiável o limite de demanda-alvo, atender às restrições do transformador e da rede e ainda deixar espaço para as incertezas normais, provavelmente estará bem dimensionado. Se funcionar apenas sob premissas perfeitas de despacho, provavelmente será pequeno demais, por mais atraente que o modelo pareça.
