Как подобрать трансформатор для здания под пиковую нагрузку без переплат

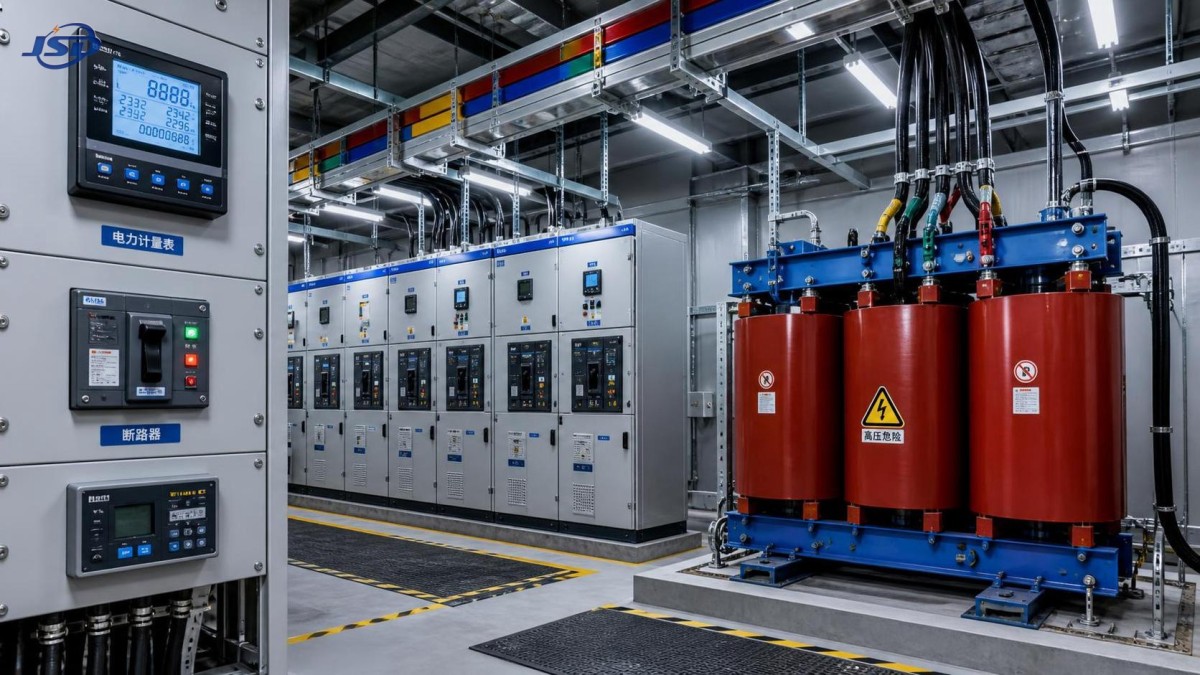

Выбор мощности трансформатора для здания по пиковой нагрузке — критически важное решение для тех, кто стремится сбалансировать надежность, эффективность, строительные ограничения и контроль бюджета. Трансформатор недостаточной мощности может перегреваться, вызывать недопустимое падение напряжения, ограничивать возможности расширения и превращать обычные коммутационные операции в эксплуатационные риски. Однако трансформатор, выбранный с чрезмерным запасом, связывает капитал в мощности, которая может никогда не быть использована, и может работать неэффективно при постоянно низкой нагрузке.

Правильная номинальная мощность — это не просто суммарная паспортная нагрузка, деленная на коэффициент мощности. Она определяется пониманием того, как здание будет фактически потреблять электроэнергию: какие нагрузки работают одновременно, как долго длятся пиковые периоды, запускаются ли крупные двигатели прямым включением, как нелинейные электронные нагрузки влияют на нагрев и является ли будущая мощность четко определенным требованием или лишь предположением.

Поэтому грамотный выбор трансформатора для здания начинается с модели нагрузки, а не с наибольшего стандартного типоразмера кВА, доступного у поставщика.

Начинайте с нагрузки, которая будет существовать при эксплуатации, а не с подключенной нагрузки на чертежах

Электротехнические ведомости часто указывают подключенные нагрузки для каждой цепи, панели, механической системы и резерва для арендаторов. Это необходимо для координации проектирования, однако подключенная нагрузка редко является нагрузкой, которую трансформатор должен одновременно питать. Освещение может быть полностью включено в рабочее время, тогда как электрическое отопление, чиллеры, кухонное оборудование, лифты, насосы и технологическое оборудование работают по различным циклам.

Ключевым показателем является максимальная совпадающая потребляемая мощность: наивысшее реалистичное значение кВА, ожидаемое на выводах трансформатора при нормальной эксплуатации. Его следует рассчитывать на основе ведомости нагрузок, различающей:

• непрерывные нагрузки, такие как основное освещение, серверы, вентиляция, холодильное и технологическое оборудование;
• периодические нагрузки, включая лифты, пожарные насосы при испытаниях, кухонное оборудование и оборудование мастерских;
• сезонные нагрузки, особенно системы охлаждения и отопления;
• резервные или альтернативные нагрузки, не предназначенные для одновременной работы;
• резервы для будущих арендаторов, производства или зарядки EV.

Коэффициенты спроса и коэффициенты одновременности полезны, но только если они отражают фактическое использование здания. Применение общего процента одновременности ко всему перечню нагрузок может дать обманчиво аккуратный расчет и неудовлетворительный результат на объекте. Многофункциональное здание, офис с интенсивным использованием данных, холодильный склад и жилой высотный дом могут иметь сходные подключенные нагрузки, но совершенно разные профили пикового спроса.

При расширении существующего объекта данные интервального учета обычно ценнее любого общего коэффициента спроса. Предпочтительно иметь данные как минимум за 12 месяцев, поскольку они охватывают сезонные пики. Полезная информация — это не только ежемесячное потребление энергии в кВт·ч; это наибольшая измеренная потребляемая мощность в кВт или кВА, время ее возникновения, коэффициент мощности в пике и продолжительность этого пика.

Правильно переводите потребляемую мощность в кВА трансформатора

Трансформаторы имеют номинал в кВА, тогда как многие нагрузки здания указываются в кВт. Базовый расчет выглядит следующим образом:

Требуемая мощность в кВА = Максимальная потребляемая мощность в кВт ÷ рабочий коэффициент мощности

Например, если расчетная совпадающая потребляемая мощность составляет 800 кВт, а ожидаемый коэффициент мощности в пике — 0.90, первоначальная потребность в трансформаторной мощности составляет приблизительно 889 кВА. Это не означает автоматически, что трансформатор 1,000 кВА является правильным выбором. В расчете все еще необходимо учесть профиль нагрузки, температуру окружающей среды, гармоники, режим пуска, требования энергоснабжающей организации и план расширения.

Коэффициент мощности следует рассматривать как эксплуатационный параметр, а не как оптимистичное проектное допущение. Конденсаторные установки могут повысить коэффициент мощности объекта, но их работа может меняться в зависимости от уровня нагрузки и схем коммутации. В установках с частотно-регулируемыми приводами, системами UPS, выпрямителями или значительным содержанием гармоник обычная компенсация конденсаторами также должна тщательно координироваться с исследованиями гармоник и требованиями к дросселям расстройки.

Также важно не путать коэффициент мощности с загрузкой трансформатора. Трансформатор 1,000 кВА теоретически может выдавать 1,000 кВА при номинальных условиях. При коэффициенте мощности 0.8 это соответствует 800 кВт; при коэффициенте мощности 0.95 — 950 кВт. Тепловой предел трансформатора по-прежнему определяется в кВА.

Пиковый спрос — не то же самое, что кратковременное электрическое событие

Некоторые нагрузки создают очень высокий ток на короткое время, не требуя при этом трансформатора существенно большей мощности. Наиболее распространенный пример — пуск двигателя. Двигатель с прямым пуском может потреблять во время разгона ток, в несколько раз превышающий ток полной нагрузки. Важный вопрос заключается в том, вызывает ли этот пусковой ток чрезмерную просадку напряжения на выводах двигателя или нарушает работу других чувствительных нагрузок той же системы.

Это особенно важно, когда трансформатор здания питает крупные чиллеры, насосы, компрессоры, дробилки, лифты или вентиляционные вентиляторы. Процесс выбора должен учитывать:

• номинальную мощность двигателя и способ пуска;
• ток заторможенного ротора или профиль пускового тока;
• полное сопротивление трансформатора;
• мощность питающей сети и доступный уровень тока короткого замыкания;
• длину кабеля и падение напряжения до центра управления двигателями;
• влияние на освещение, системы управления, IT-системы и другие работающие двигатели.

Увеличение мощности трансформатора в кВА может уменьшить просадку напряжения, но не всегда является наиболее экономичным решением. Устройства плавного пуска, частотно-регулируемые приводы, логика последовательного пуска двигателей или пересмотренная последовательность работы механического оборудования могут решить проблему при меньших общих затратах. Напротив, выбор более крупного трансформатора без проверки последствий для токов короткого замыкания может создать отдельную проблему: распределительное устройство и защитные аппараты могут потребовать более высокой отключающей способности.

Не используйте «будущий рост» как расплывчатую причину для завышения мощности

Будущая мощность является одним из самых распространенных обоснований для выбора трансформатора следующего большего типоразмера. Во многих проектах это разумно. В других случаях это лишь непроверенный резерв, увеличивающий стоимость трансформатора, распределительного устройства, кабелей, строительных работ и системы защиты.

Более рациональный подход — разделить будущий спрос на три категории.

Подтвержденный рост включает подписанные требования арендаторов, утвержденное производственное оборудование, уже профинансированный этап расширения или предусмотренное договором развертывание зарядных устройств EV. Такая нагрузка обычно должна включаться в номинальную мощность трансформатора.

Вероятный рост может включать планируемое, но еще не законтрактованное расширение. Он может обосновывать физические резервы, такие как запасные отходящие линии, место для второго трансформатора, пропускная способность кабельных каналов и расширение панели защиты. Оправдывает ли он немедленное увеличение мощности трансформатора, зависит от затрат и неудобств, связанных с будущей заменой.

Предполагаемый рост — это общее ожидание, что зданию «позже может потребоваться больше мощности». Обычно его лучше учитывать с помощью поэтапной стратегии распределения, а не приобретением большой неиспользуемой мощности в первый день.

Например, если текущий пиковый спрос соответствует расчету 800 кВА, а возможная будущая нагрузка может добавить 250 кВА, решение не обязательно заключается в установке 1,250 кВА. Для проекта может быть лучше подойдет агрегат 1,000 кВА с четким планом управления нагрузкой или два трансформатора меньшей мощности с одним местом, зарезервированным для последующего расширения. Ответ зависит от критичности нагрузки, допустимой продолжительности отключения, доступной площади, условий подключения к сети и экономических последствий будущего отключения.

Оценивайте загрузку во времени, а не только расчетный максимум

КПД трансформатора не является постоянным при каждом уровне загрузки. Потери в стали возникают всегда, когда трансформатор находится под напряжением, тогда как потери в обмотках приблизительно возрастают пропорционально квадрату тока. Сильно завышенный по мощности агрегат может постоянно нести излишние потери холостого хода. Агрегат, работающий близко к номиналу в течение длительных периодов, может демонстрировать приемлемые характеристики, если его тепловая конструкция и условия окружающей среды это допускают, но оставляет меньше запаса для нештатных режимов работы и роста нагрузки.

Полезная цель — не универсальный процент загрузки. Здание со стабильной, хорошо изученной нагрузкой и хорошим доступом для обслуживания может обоснованно работать ближе к выбранному номиналу, чем объект с неопределенным спросом арендаторов, частыми эпизодами перегрузки или критическими требованиями к непрерывности работы.

Для большинства решений следует сравнивать варианты по стоимости жизненного цикла, а не только по цене приобретения. Сравнение должно включать:

• стоимость приобретения и транспортировки трансформатора;
• требования к монтажу, фундаменту, противопожарной защите и оболочке;
• потери холостого хода и нагрузочные потери при ожидаемом годовом профиле нагрузки;
• стоимость энергии и ожидаемые часы эксплуатации;
• доступ для технического обслуживания и стоимость отключений;
• стоимость будущего расширения или замены;
• подверженность риску при отказе единственного трансформатора.

Трансформатор с меньшими потерями может быть коммерчески оправдан, даже если его цена приобретения выше, особенно на объектах с большим количеством годовых часов работы. Однако показатели потерь необходимо сравнивать на одинаковой основе: номинальное напряжение, положение ответвления, способ охлаждения, полное сопротивление, применимый стандарт и указанная температурная точка отсчета. Заявленные потери без этих условий не являются надежной основой для закупочного сравнения.

Гармоники могут изменить тепловую картину

Современные здания содержат все большую концентрацию нелинейных нагрузок: системы UPS, LED-драйверы, оборудование обработки данных, зарядные устройства для аккумуляторов, частотно-регулируемые приводы, выпрямители и зарядные устройства EV. Эти нагрузки могут вносить гармонические токи, увеличивающие потери от вихревых токов и нагрев обмоток, выводов трансформатора и связанного распределительного оборудования.

Поэтому обычного расчета кВА может быть недостаточно при высокой доле нелинейной нагрузки. В проекте следует определить ожидаемый спектр гармоник и суммарное искажение потребления, а затем подтвердить, подходит ли стандартная номинальная мощность трансформатора или необходимы снижение номинала, улучшенная тепловая конструкция, электростатическое экранирование, подходящая векторная группа либо меры по снижению гармоник.

Это не причина автоматически указывать специальные характеристики. Это причина получить данные о нагрузке на раннем этапе. Трансформатор, разработанный для коммерческой или промышленной нагрузки с высоким содержанием гармоник, может существенно отличаться от трансформатора, питающего преимущественно линейные нагрузки освещения и двигателей, даже если оба имеют одинаковый номинал кВА.

Полное сопротивление трансформатора — системное решение

Полное сопротивление часто рассматривается как деталь, зависящая от поставщика, но оно напрямую влияет как на регулирование напряжения, так и на ток короткого замыкания. Меньшее полное сопротивление обычно снижает падение напряжения под нагрузкой и может улучшить пусковые характеристики двигателей, однако повышает ток короткого замыкания на стороне нагрузки. Большее полное сопротивление ограничивает ток короткого замыкания, но может ухудшить просадку напряжения и регулирование.

Подходящее полное сопротивление должно быть согласовано с низковольтным распределительным щитом, шинопроводом, отходящими кабелями, номиналами защитных аппаратов и исследованием селективности. Трансформатор нельзя выбирать независимо от остальной распределительной системы.

Это особенно актуально при замене существующего агрегата на трансформатор большей мощности. Новый трансформатор может иметь другой процент полного сопротивления и значительно увеличить доступный ток короткого замыкания на главном распределительном щите. Если номинальная стойкость существующего щита к короткому замыканию будет превышена, объем проекта может быстро расшириться.

Выбирайте тип трансформатора исходя из условий объекта, а не предпочтений

Выбор между масляным и сухим исполнением часто определяется местом установки, противопожарной стратегией, доступом, условиями окружающей среды и требованиями местного согласования, а не только электрическим номиналом. Сухие трансформаторы могут быть подходящими для установки внутри помещений, где преобладают требования пожарной безопасности и предотвращения разливов. Масляные трансформаторы могут обеспечивать высокие эксплуатационные характеристики и хорошо подходить для наружных подстанций или выделенных трансформаторных помещений, спроектированных с необходимыми системами локализации утечек, вентиляции, противопожарной защиты и доступа.

Для проектов с распределением среднего напряжения такое решение, как масляный силовой распределительный трансформатор 33kV, следует оценивать как часть полной компоновки подстанции: первичное напряжение, вторичное напряжение, векторная группа, диапазон ответвлений, обозначение охлаждения, полное сопротивление, уровень изоляции, потери, интерфейсы защиты и условия окружающей среды на объекте должны соответствовать проекту сети.

Применимые технические требования должны быть четко указаны в спецификации на закупку. IEC 60076 широко применяется для проектирования и испытаний силовых трансформаторов, однако местные сетевые кодексы, правила электроустановок, противопожарные нормы, стандарты подключения энергоснабжающей организации и национальные требования могут устанавливать дополнительные условия. Энергоснабжающая организация также может определять пределы регулирования напряжения, схемы учета, допущения по уровню короткого замыкания, координацию защиты или ограничения на параллельную работу.

Рассматривайте резервирование отдельно от мощности

Распространенная ошибка — считать, что один трансформатор большей мощности обеспечивает надежность. Он обеспечивает большую мощность, но по-прежнему остается единственной точкой отказа. Если непрерывность работы критична, резервирование следует оценивать через архитектуру сети: два трансформатора, секционированные шины, нормально разомкнутые перемычки, отдельные щиты ответственных нагрузок, резервная генерация, накопители энергии или четко определенное отключение нагрузки.

Два трансформатора не всегда обеспечивают лучшую экономическую эффективность. Они увеличивают количество оборудования, сложность защиты, требования к пространству и потери холостого хода, если оба остаются включенными при малой нагрузке. Однако там, где затраты на отключение высоки или обслуживание должно выполняться без остановки объекта, схема с разделением нагрузки может быть более экономичной на протяжении срока эксплуатации актива.

В решении следует четко различать «мощность, требуемую при нормальной эксплуатации» и «мощность, требуемую после отключения трансформатора». Это разные расчетные случаи, и они должны документироваться отдельно.

Практическая проверка перед размещением заказа

Перед размещением заказа на трансформатор электрический проект должен позволять ответить на краткий набор эксплуатационных вопросов без опоры на широкие запасы безопасности. Какова расчетная совпадающая пиковая мощность в кВА? Какие допущения формируют этот результат? Каков самый длительный ожидаемый период высокой нагрузки? Учтены ли сезонные условия? Могут ли крупные двигатели запускаться без недопустимой просадки напряжения? Учтена ли гармоническая нагрузка? Удерживает ли выбранное полное сопротивление токи короткого замыкания в пределах номиналов оборудования? Какие будущие нагрузки подтверждены, а какие только возможны? Что произойдет, если трансформатор будет недоступен?

Если на эти вопросы имеются четкие документированные ответы, выбранный трансформатор для здания с гораздо большей вероятностью не будет ни недостаточно мощным, ни неоправданно завышенным по мощности. Цель состоит не в том, чтобы приобрести наибольший практически возможный агрегат. Она заключается в выборе мощности, соответствующей реальной нагрузке, защищающей распределительную систему, поддерживающей обоснованный путь роста и позволяющей избежать оплаты неиспользуемой электрической инфраструктуры на протяжении всего срока эксплуатации здания.
