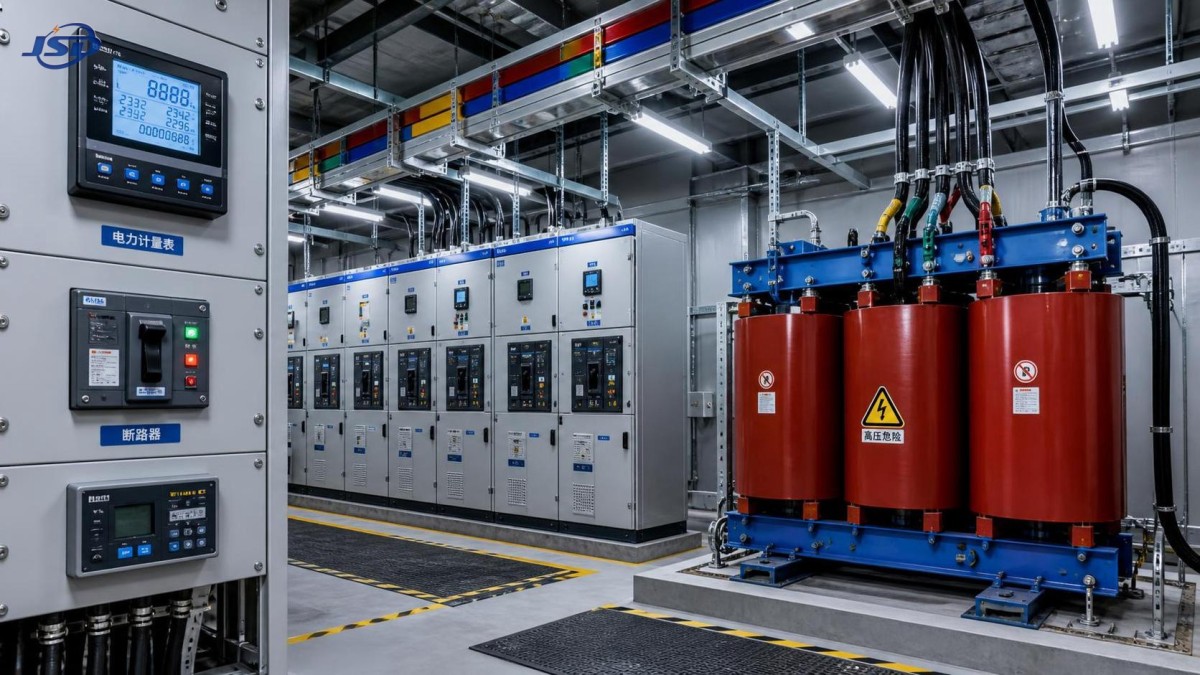

Comment dimensionner un transformateur de bâtiment pour la charge de pointe sans dépenses excessives

Le dimensionnement d’un transformateur de bâtiment pour la charge de pointe est une décision critique pour toute personne devant concilier fiabilité, efficacité, contraintes de construction et maîtrise du budget. Une unité sous-dimensionnée peut surchauffer, provoquer une chute de tension inacceptable, limiter les possibilités d’extension et transformer des opérations de commutation courantes en risques opérationnels. À l’inverse, un transformateur sélectionné avec une marge excessive immobilise des capitaux dans une capacité qui ne sera peut-être jamais utilisée et peut fonctionner de manière inefficace à des charges durablement faibles.

La puissance nominale appropriée ne correspond pas simplement à la charge totale indiquée sur les plaques signalétiques divisée par un facteur de puissance. Elle résulte de la compréhension de la manière dont le bâtiment consommera réellement l’électricité : quelles charges fonctionnent simultanément, combien de temps durent les périodes de pointe, si les gros moteurs démarrent en direct, comment les charges électroniques non linéaires affectent l’échauffement, et si la capacité future constitue une exigence définie ou seulement une hypothèse.

Une sélection judicieuse d’un transformateur de bâtiment commence donc par un modèle de charge, et non par la plus grande puissance standard en kVA disponible auprès d’un fournisseur.

Commencer par la charge qui existera en exploitation, et non par la charge raccordée figurant sur les plans

Les tableaux électriques indiquent souvent les charges raccordées pour chaque circuit, tableau, système mécanique et provision destinée aux locataires. Cela est nécessaire pour la coordination de la conception, mais la charge raccordée correspond rarement à la charge que le transformateur doit fournir à un instant donné. L’éclairage peut être entièrement allumé pendant les heures d’activité, tandis que le chauffage électrique, les groupes frigorifiques, les équipements de cuisine, les ascenseurs, les pompes et les équipements de process suivent des cycles de fonctionnement différents.

La valeur clé est lademande maximale coïncidente : le kVA réaliste le plus élevé attendu aux bornes du transformateur en fonctionnement normal. Elle doit être calculée à partir d’un tableau de charges distinguant :

• les charges continues, telles que l’éclairage de base, les serveurs, la ventilation, la réfrigération et les équipements de process ;
• les charges intermittentes, notamment les ascenseurs, les pompes incendie pendant les essais, les équipements de cuisine et les machines d’atelier ;
• les charges saisonnières, en particulier les systèmes de refroidissement et de chauffage ;
• les charges de secours ou alternatives qui ne sont pas destinées à fonctionner simultanément ;
• les provisions pour futurs locataires, production ou recharge de VE.

Les facteurs de demande et de diversité sont utiles, mais uniquement lorsqu’ils reflètent l’utilisation réelle du bâtiment. L’application d’un pourcentage de diversité générique à l’ensemble d’une liste de charges peut produire un calcul apparemment cohérent mais un mauvais résultat sur site. Un bâtiment à usage mixte, un bureau à forte intensité de données, une installation frigorifique et une tour résidentielle peuvent présenter des charges raccordées similaires mais des profils de demande de pointe très différents.

Lorsqu’un site existant est agrandi, les données de comptage par intervalles ont généralement plus de valeur que n’importe quel facteur de demande générique. Au moins 12 mois de données sont préférables, car ils permettent de capturer les pointes saisonnières. Les données utiles ne se limitent pas à la consommation mensuelle d’énergie en kWh ; elles comprennent la demande maximale mesurée en kW ou kVA, le moment où elle survient, le facteur de puissance à la pointe et la durée de cette pointe.

Convertir correctement la demande en kVA de transformateur

Les transformateurs sont évalués en kVA, tandis que de nombreuses charges de bâtiment sont indiquées en kW. La conversion de base est :

kVA requis = Demande maximale en kW ÷ facteur de puissance en fonctionnement

Par exemple, si la demande coïncidente calculée est de 800 kW et que le facteur de puissance attendu à la pointe est de 0.90, la demande initiale du transformateur est d’environ 889 kVA. Cela ne signifie pas automatiquement qu’un transformateur de 1,000 kVA constitue le bon choix. Le calcul doit encore prendre en compte le profil de charge, les conditions ambiantes, les harmoniques, le régime de démarrage, les exigences du distributeur d’électricité et le plan d’extension.

Le facteur de puissance doit être traité comme un paramètre d’exploitation, et non comme une hypothèse de conception optimiste. Les batteries de condensateurs peuvent améliorer le facteur de puissance du site, mais leur performance peut varier selon le niveau de charge et les configurations de commutation. Dans les installations comportant des variateurs de vitesse, des systèmes UPS, des redresseurs ou un contenu harmonique significatif, la correction conventionnelle par condensateurs doit également être soigneusement coordonnée avec les études harmoniques et les exigences relatives aux réactances de désaccord.

Il est également important de ne pas confondre facteur de puissance et charge du transformateur. Un transformateur de 1,000 kVA peut théoriquement fournir 1,000 kVA dans ses conditions nominales. À un facteur de puissance de 0.8, cela équivaut à 800 kW ; à un facteur de puissance de 0.95, cela équivaut à 950 kW. La limite thermique du transformateur reste basée sur les kVA.

La demande de pointe n’est pas la même chose qu’un événement électrique de courte durée

Certaines charges génèrent un courant très élevé pendant une courte durée sans nécessiter un transformateur sensiblement plus grand. Le démarrage des moteurs en est l’exemple le plus courant. Un moteur démarré en direct peut absorber plusieurs fois son courant à pleine charge pendant l’accélération. La question pertinente est de savoir si ce courant de démarrage provoque une chute de tension excessive aux bornes du moteur ou perturbe d’autres charges sensibles sur le même système.

Cela est particulièrement important lorsqu’un transformateur de bâtiment alimente de grands groupes frigorifiques, pompes, compresseurs, concasseurs, ascenseurs ou ventilateurs de ventilation. Le processus de sélection doit examiner :

• la puissance du moteur et sa méthode de démarrage ;
• le courant à rotor bloqué ou le profil du courant de démarrage ;
• l’impédance du transformateur ;
• la puissance du réseau amont et le niveau de défaut disponible ;
• la longueur des câbles et la chute de tension jusqu’au centre de commande des moteurs ;
• l’effet sur l’éclairage, les commandes, les systèmes IT et les autres moteurs en fonctionnement.

L’augmentation du kVA du transformateur peut réduire la chute de tension, mais ce n’est pas toujours la solution la plus économique. Des démarreurs progressifs, des variateurs de fréquence, une logique de démarrage séquentiel des moteurs ou une séquence de fonctionnement mécanique révisée peuvent résoudre le problème à un coût global inférieur. À l’inverse, sélectionner un transformateur plus grand sans vérifier les implications sur le courant de défaut peut créer un problème distinct : l’appareillage de commutation et les dispositifs de protection peuvent nécessiter des pouvoirs de coupure plus élevés.

Ne pas utiliser la « croissance future » comme raison vague de surdimensionner

La capacité future est l’une des justifications les plus courantes pour sélectionner la taille de transformateur immédiatement supérieure. Dans de nombreux projets, cela est prudent. Dans d’autres, il s’agit simplement d’une éventualité non vérifiée qui augmente le coût du transformateur, de l’appareillage de commutation, des câbles, des travaux de génie civil et du système de protection.

Une meilleure approche consiste à répartir la demande future en trois catégories.

La croissance engagée comprend les exigences de locataires signées, les équipements de production approuvés, une phase d’extension déjà financée ou un déploiement contractuel de recharge de VE. Cette charge doit normalement être incluse dans la puissance nominale du transformateur.

La croissance probable peut comprendre une extension planifiée mais non encore contractualisée. Elle peut justifier des dispositions physiques telles que des départs de réserve, un emplacement pour un deuxième transformateur, une capacité de conduits de câbles et l’extension du tableau de protection. La question de savoir si elle justifie une capacité immédiate de transformateur dépend du coût et des perturbations liés à un remplacement futur.

La croissance spéculative correspond à l’idée générale que le bâtiment « pourrait avoir besoin de plus d’électricité ultérieurement ». Il est généralement préférable d’y répondre par une stratégie de distribution par étapes plutôt que par l’achat, dès le premier jour, d’une grande capacité inutilisée.

Par exemple, si la demande de pointe actuelle justifie un calcul de 800 kVA et qu’une charge future possible pourrait ajouter 250 kVA, la décision n’est pas automatiquement une installation de 1,250 kVA. Un projet peut être mieux servi par une unité de 1,000 kVA avec un plan clair de gestion des charges, ou par deux transformateurs plus petits dont un emplacement est réservé à une extension ultérieure. La réponse dépend de la criticité des charges, de la tolérance aux coupures, de l’espace disponible, des conditions de raccordement au réseau et de l’économie d’un arrêt futur.

Évaluer la charge dans le temps, et pas seulement le maximum calculé

Le rendement du transformateur n’est pas constant à chaque point de charge. Les pertes dans le noyau se produisent chaque fois que le transformateur est sous tension, tandis que les pertes dans les enroulements augmentent approximativement avec le carré du courant. Une unité fortement surdimensionnée peut supporter en permanence des pertes à vide inutiles. Une unité exploitée près de sa puissance nominale pendant de longues périodes peut offrir des performances acceptables si sa conception thermique et les conditions ambiantes le permettent, mais elle laisse moins de marge pour les états de fonctionnement anormaux et la croissance.

L’objectif utile n’est pas un pourcentage de charge universel. Un bâtiment avec une charge stable, bien comprise et un bon accès pour la maintenance peut raisonnablement fonctionner plus près de sa puissance nominale sélectionnée qu’une installation présentant une demande incertaine des locataires, des épisodes fréquents de surcharge ou des exigences critiques de continuité.

Pour la plupart des décisions, comparez les options selon le coût du cycle de vie plutôt que selon le seul prix d’achat. La comparaison doit inclure :

• le coût d’achat et de transport du transformateur ;
• les exigences d’installation, de fondation, de protection incendie et d’enveloppe ;
• les pertes à vide et en charge selon le profil de charge annuel attendu ;
• le prix de l’énergie et les heures de fonctionnement prévues ;
• l’accès pour la maintenance et les coûts d’interruption ;
• le coût d’une future extension ou d’un remplacement ;
• l’exposition au risque en cas de défaillance d’un transformateur unique.

Un transformateur à faibles pertes peut être commercialement justifié même lorsque son prix d’achat est plus élevé, notamment dans les installations présentant un grand nombre d’heures annuelles de fonctionnement. Toutefois, les chiffres de pertes doivent être comparés sur la même base : tension nominale, position de prise, méthode de refroidissement, impédance, norme applicable et référence de température indiquée. Des pertes annoncées sans ces conditions ne constituent pas une comparaison fiable pour l’approvisionnement.

Les harmoniques peuvent modifier le bilan thermique

Les bâtiments modernes contiennent des concentrations croissantes de charges non linéaires : systèmes UPS, drivers LED, équipements de données, chargeurs de batteries, variateurs de vitesse, redresseurs et chargeurs de VE. Ces charges peuvent introduire des courants harmoniques qui augmentent les pertes par courants de Foucault et l’échauffement dans les enroulements, les connexions et les équipements de distribution associés du transformateur.

Un calcul conventionnel en kVA peut donc être insuffisant lorsque la part de charges non linéaires est élevée. La conception doit identifier le spectre harmonique attendu et la distorsion totale de la demande, puis confirmer si une puissance nominale standard de transformateur convient ou si un déclassement, une conception thermique renforcée, un blindage électrostatique, un groupe vectoriel adapté ou une atténuation des harmoniques est nécessaire.

Ce n’est pas une raison de spécifier automatiquement des caractéristiques spéciales. C’est une raison d’obtenir des données de charge dès le début. Un transformateur conçu pour une charge commerciale ou industrielle fortement harmonique peut différer sensiblement d’un transformateur alimentant principalement des charges linéaires d’éclairage et de moteurs, même si les deux possèdent la même puissance nominale en kVA.

L’impédance du transformateur est une décision de système

L’impédance est souvent considérée comme un détail de fournisseur, mais elle affecte directement à la fois la régulation de tension et le courant de court-circuit. Une impédance plus faible réduit généralement la chute de tension sous charge et peut améliorer les performances de démarrage des moteurs, mais elle augmente le courant de défaut en aval. Une impédance plus élevée limite le courant de défaut mais peut aggraver la chute de tension et la régulation.

L’impédance appropriée doit être coordonnée avec le tableau basse tension, le jeu de barres préfabriqué, les câbles de départ, les calibres des dispositifs de protection et l’étude de sélectivité. Un transformateur ne peut pas être sélectionné indépendamment du reste du système de distribution.

Cela est particulièrement pertinent lors du remplacement d’une unité existante par une puissance nominale plus élevée. Un nouveau transformateur peut présenter un pourcentage d’impédance différent et augmenter significativement le courant de défaut disponible au tableau principal. Si le pouvoir de tenue au court-circuit du tableau existant est dépassé, l’étendue du projet peut rapidement s’élargir.

Choisir le type de transformateur en fonction du site, et non d’une préférence

Le choix entre une construction immergée dans l’huile et une construction sèche est souvent dicté par l’emplacement, la stratégie incendie, l’accès, les conditions environnementales et les exigences d’homologation locales plutôt que par la seule puissance électrique. Les unités sèches peuvent être appropriées en intérieur lorsque les considérations d’incendie et de déversement prédominent. Les unités immergées dans l’huile peuvent offrir de solides performances et convenir parfaitement aux postes extérieurs ou aux locaux de transformateurs dédiés conçus avec les dispositions nécessaires en matière de confinement, ventilation, protection incendie et accès.

Pour les projets comportant une distribution moyenne tension, une solution telle qu’untransformateur de distribution de puissance immergé dans l’huile 33kV doit être évaluée comme partie intégrante de l’ensemble du poste : tension primaire, tension secondaire, groupe vectoriel, plage de prises, désignation du refroidissement, impédance, niveau d’isolation, pertes, interfaces de protection et conditions environnementales du site doivent tous être alignés sur la conception du réseau.

Les exigences techniques applicables doivent être clairement indiquées dans le cahier des charges d’approvisionnement. IEC 60076 est largement utilisée pour la conception et les essais des transformateurs de puissance, mais les codes de réseau locaux, les règles d’installation électrique, les réglementations incendie, les normes de raccordement des distributeurs et les exigences nationales peuvent imposer des conditions supplémentaires. Le distributeur peut également spécifier des limites de régulation de tension, des dispositions de comptage, des hypothèses de niveau de défaut, une coordination des protections ou des restrictions sur le fonctionnement en parallèle.

Distinguer la résilience de la capacité

Une erreur fréquente consiste à supposer qu’un seul transformateur plus grand assure la fiabilité. Il fournit davantage de capacité, mais reste un point unique de défaillance. Si la continuité est critique, la résilience doit être évaluée par l’architecture du réseau : doubles transformateurs, jeux de barres sectionnés, couplages normalement ouverts, tableaux séparés pour les charges essentielles, production de secours, stockage sur batteries ou délestage soigneusement défini.

Deux transformateurs n’offrent pas automatiquement une meilleure valeur. Ils augmentent le nombre d’équipements, la complexité des protections, les besoins d’espace et les pertes à vide si les deux restent sous tension à faible charge. Toutefois, lorsque les coûts d’interruption sont élevés ou que la maintenance doit être effectuée sans arrêter l’installation, une configuration à charges réparties peut être plus économique sur la durée de vie de l’actif.

La décision doit clairement distinguer la « capacité requise en fonctionnement normal » de la « capacité requise après l’arrêt d’un transformateur ». Il s’agit de cas de conception différents qui doivent être documentés séparément.

Un test d’approbation pratique avant de passer la commande

Avant de commander un transformateur, la conception électrique doit pouvoir répondre à un ensemble concis de questions opérationnelles sans s’appuyer sur de larges marges de sécurité. Quel est le kVA de pointe coïncidente calculé ? Quelles hypothèses conduisent à ce résultat ? Quelle est la plus longue période de charge élevée attendue ? Les conditions saisonnières sont-elles représentées ? Les gros moteurs peuvent-ils démarrer sans chute de tension inacceptable ? La charge harmonique a-t-elle été prise en compte ? L’impédance sélectionnée maintient-elle les contraintes de défaut dans les limites nominales des équipements ? Quelles charges futures sont engagées, et lesquelles sont seulement possibles ? Que se passe-t-il si le transformateur est indisponible ?

Si ces questions reçoivent des réponses claires et documentées, le transformateur de bâtiment sélectionné a beaucoup plus de chances de n’être ni sous-dimensionné ni inutilement surdimensionné. L’objectif n’est pas d’acheter la plus grande unité réalisable. Il s’agit de sélectionner une capacité adaptée à la charge réelle, qui protège le système de distribution, soutient une trajectoire de croissance crédible et évite de payer pour une infrastructure électrique inactive pendant toute la durée de vie du bâtiment.
