Como dimensionar um transformador predial para a carga de pico sem gastar demais

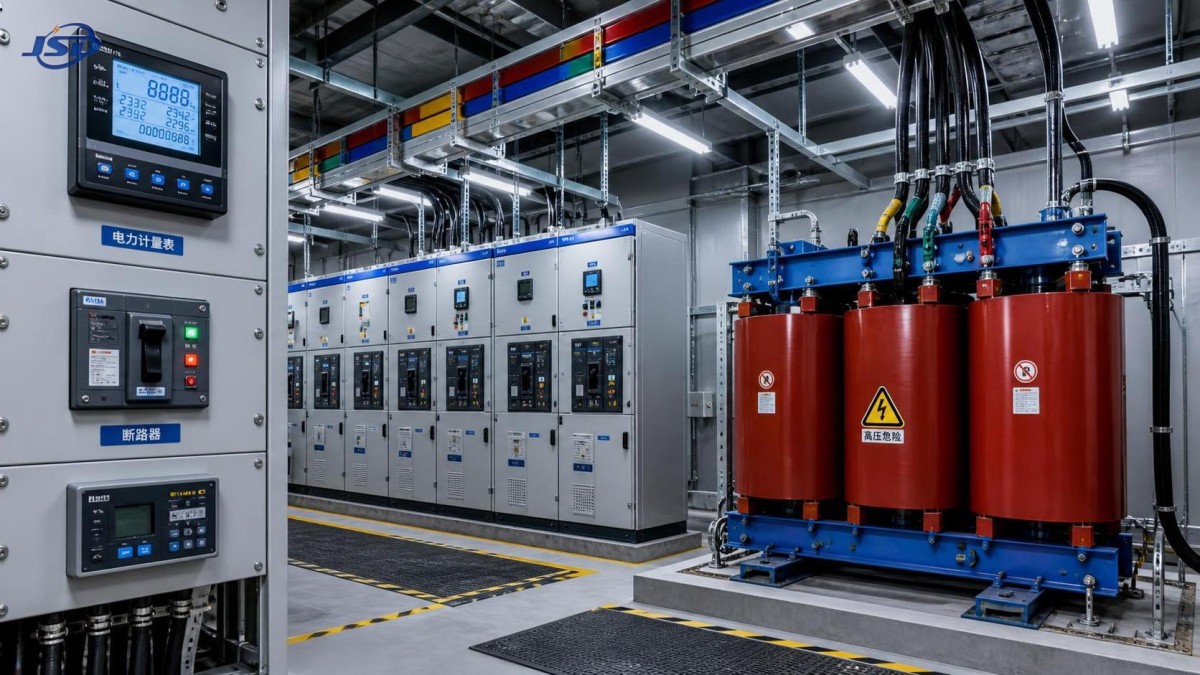

Dimensionar um transformador predial para a carga de pico é uma decisão crítica para quem busca equilibrar confiabilidade, eficiência, restrições de construção e controle de orçamento. Uma unidade subdimensionada pode superaquecer, criar uma queda de tensão inaceitável, limitar expansões e transformar eventos rotineiros de manobra em riscos operacionais. Um transformador selecionado com margem excessiva, por outro lado, imobiliza capital em capacidade que talvez nunca seja utilizada e pode operar de forma ineficiente sob carga persistentemente baixa.

A potência nominal correta não é simplesmente a carga total de placa dividida por um fator de potência. Ela resulta da compreensão de como o edifício realmente consumirá energia: quais cargas operam simultaneamente, por quanto tempo duram os períodos de pico, se grandes motores partem diretamente na rede, como as cargas eletrônicas não lineares afetam o aquecimento e se a capacidade futura é um requisito definido ou apenas uma suposição.

Portanto, uma seleção adequada de transformador predial começa com um modelo de carga, e não com o maior tamanho padrão em kVA disponível de um fornecedor.

Comece pela carga que existirá na operação, não pela carga instalada nos desenhos

Os quadros de cargas elétricas frequentemente mostram as cargas instaladas de cada circuito, painel, sistema mecânico e reserva para locatários. Isso é necessário para a coordenação do projeto, mas a carga instalada raramente é a carga que o transformador deve fornecer ao mesmo tempo. A iluminação pode estar totalmente energizada durante o horário comercial, enquanto o aquecimento elétrico, chillers, equipamentos de cozinha, elevadores, bombas e equipamentos de processo seguem diferentes ciclos de operação.

O valor-chave é ademanda máxima coincidente: o maior kVA realista esperado nos terminais do transformador durante a operação normal. Isso deve ser calculado a partir de uma planilha de cargas que diferencie entre:

• cargas contínuas, como iluminação básica, servidores, ventilação, refrigeração e equipamentos de processo;
• cargas intermitentes, incluindo elevadores, bombas de incêndio durante testes, equipamentos de cozinha e máquinas de oficina;
• cargas sazonais, particularmente sistemas de refrigeração e aquecimento;
• cargas de reserva ou alternativas que não devem operar simultaneamente;
• reservas para futuros locatários, produção ou carregamento de veículos elétricos.

Fatores de demanda e fatores de diversidade são úteis, mas somente quando refletem o uso real do edifício. Aplicar uma porcentagem genérica de diversidade a toda uma lista de cargas pode gerar um cálculo aparentemente organizado e um resultado ruim em campo. Um edifício de uso misto, um escritório com uso intensivo de dados, uma instalação de armazenamento frigorífico e uma torre residencial podem ter cargas instaladas semelhantes, mas padrões de demanda de pico muito diferentes.

Quando um local existente está sendo ampliado, os dados de medição intervalar geralmente são mais valiosos do que qualquer fator de demanda genérico. É preferível contar com pelo menos 12 meses de dados, pois isso captura os picos sazonais. O registro útil não é apenas o consumo mensal de energia em kWh; inclui a maior demanda medida em kW ou kVA, o horário de ocorrência, o fator de potência no pico e a duração desse pico.

Converta corretamente a demanda em kVA do transformador

Os transformadores são classificados em kVA, enquanto muitas cargas prediais são indicadas em kW. A conversão básica é:

kVA necessários = Demanda máxima em kW ÷ fator de potência operacional

Por exemplo, se a demanda coincidente calculada for de 800 kW e o fator de potência esperado no pico for 0,90, a demanda inicial do transformador será de aproximadamente 889 kVA. Isso não significa automaticamente que um transformador de 1.000 kVA seja a seleção correta. O cálculo ainda precisa considerar o perfil de carga, as condições ambientais, os harmônicos, o regime de partida, os requisitos da concessionária e o plano de expansão.

O fator de potência deve ser tratado como um dado operacional, e não como uma suposição otimista de projeto. Bancos de capacitores podem melhorar o fator de potência do local, mas seu desempenho pode variar conforme o nível de carga e os arranjos de comutação. Em instalações com acionamentos de velocidade variável, sistemas UPS, retificadores ou conteúdo harmônico significativo, a correção convencional com capacitores também deve ser cuidadosamente coordenada com estudos harmônicos e requisitos de reatores dessintonizados.

Também é importante não confundir fator de potência com carregamento do transformador. Um transformador de 1.000 kVA pode teoricamente fornecer 1.000 kVA em suas condições nominais. Com fator de potência de 0,8, isso equivale a 800 kW; com fator de potência de 0,95, equivale a 950 kW. O limite térmico do transformador permanece baseado em kVA.

A demanda de pico não é o mesmo que um evento elétrico curto

Algumas cargas geram corrente muito alta por um curto período sem exigir um transformador substancialmente maior. A partida de motores é o exemplo mais comum. Um motor com partida direta pode consumir várias vezes sua corrente de plena carga durante a aceleração. A questão relevante é se essa corrente de partida causa uma queda de tensão excessiva nos terminais do motor ou perturba outras cargas sensíveis no mesmo sistema.

Isso é particularmente importante quando um transformador predial atende grandes chillers, bombas, compressores, britadores, elevadores ou ventiladores de ventilação. O processo de seleção deve examinar:

• potência do motor e método de partida;
• corrente de rotor bloqueado ou perfil de corrente de partida;
• impedância do transformador;
• robustez da rede a montante e nível de curto-circuito disponível;
• comprimento do cabo e queda de tensão até o centro de controle de motores;
• o efeito sobre iluminação, controles, sistemas de TI e outros motores em operação.

Aumentar o kVA do transformador pode reduzir a queda de tensão, mas nem sempre é a solução mais econômica. Soft starters, inversores de frequência, lógica de partida sequencial de motores ou uma sequência de operação mecânica revisada podem resolver o problema com menor custo total. Por outro lado, selecionar um transformador maior sem verificar as implicações da corrente de falha pode criar outra questão: o quadro elétrico e os dispositivos de proteção podem precisar de maiores capacidades de interrupção.

Não use o “crescimento futuro” como uma razão vaga para superdimensionar

A capacidade futura é uma das justificativas mais comuns para selecionar o próximo tamanho de transformador. Em muitos projetos, isso é prudente. Em outros, é simplesmente uma contingência não verificada que aumenta o custo do transformador, do quadro elétrico, dos cabos, das obras civis e do sistema de proteção.

Uma abordagem melhor é dividir a demanda futura em três categorias.

Crescimento contratado inclui requisitos de locatários já assinados, equipamentos de produção aprovados, uma fase de expansão já financiada ou uma implantação contratual de carregamento de veículos elétricos. Essa carga normalmente deve ser incluída na potência nominal do transformador.

Crescimento provável pode incluir uma expansão planejada, mas ainda não contratada. Ele pode justificar previsões físicas, como vias alimentadoras de reserva, espaço para um segundo transformador, capacidade de dutos para cabos e expansão do painel de proteção. A necessidade de capacidade imediata no transformador depende do custo e da interrupção associados à futura substituição.

Crescimento especulativo é uma expectativa geral de que o edifício “pode precisar de mais energia posteriormente”. Normalmente, isso é mais bem tratado por meio de uma estratégia de distribuição escalonada do que pela compra de grande capacidade ociosa desde o primeiro dia.

Por exemplo, se a demanda de pico atual sustenta um cálculo de 800 kVA e uma possível carga futura poderia acrescentar 250 kVA, a decisão não é automaticamente uma instalação de 1.250 kVA. Um projeto pode ser melhor atendido por uma unidade de 1.000 kVA com um plano claro de gerenciamento de carga, ou por dois transformadores menores com uma posição reservada para expansão posterior. A resposta depende da criticidade da carga, da tolerância a interrupções, da área disponível, das condições de conexão da concessionária e da economia de uma futura parada.

Avalie o carregamento ao longo do tempo, não apenas o máximo calculado

A eficiência do transformador não é constante em todos os pontos de carga. As perdas no núcleo ocorrem sempre que o transformador está energizado, enquanto as perdas nos enrolamentos aumentam aproximadamente com o quadrado da corrente. Uma unidade muito superdimensionada pode apresentar continuamente perdas em vazio desnecessárias. Uma unidade operada próxima de sua potência nominal por períodos prolongados pode ter desempenho aceitável se seu projeto térmico e as condições ambientais o suportarem, mas deixará menos margem para estados operacionais anormais e crescimento.

O objetivo útil não é uma porcentagem universal de carregamento. Um edifício com carga estável, bem compreendida e bom acesso para manutenção pode operar razoavelmente mais próximo de sua potência selecionada do que uma instalação com demanda incerta de locatários, episódios frequentes de sobrecarga ou requisitos críticos de continuidade.

Para a maioria das decisões, compare as opções usando o custo do ciclo de vida, e não apenas o preço de compra. A comparação deve incluir:

• custo de compra e transporte do transformador;
• requisitos de instalação, fundação, proteção contra incêndio e invólucro;
• perdas em vazio e em carga no perfil anual de carga esperado;
• preço da energia e horas de operação previstas;
• acesso para manutenção e custos de interrupção;
• o custo de futura expansão ou substituição;
• exposição ao risco se um único transformador falhar.

Um transformador de menores perdas pode ser comercialmente justificável mesmo quando seu preço de compra é mais alto, especialmente em instalações com muitas horas anuais de operação. Contudo, os valores de perdas devem ser comparados na mesma base: tensão nominal, posição de tap, método de resfriamento, impedância, norma aplicável e referência de temperatura declarada. Perdas cotadas sem essas condições não constituem uma comparação confiável para aquisição.

Os harmônicos podem alterar o cenário térmico

Edifícios modernos contêm concentrações crescentes de cargas não lineares: sistemas UPS, drivers de LED, equipamentos de dados, carregadores de bateria, acionamentos de velocidade variável, retificadores e carregadores de veículos elétricos. Essas cargas podem introduzir correntes harmônicas que aumentam as perdas por correntes parasitas e o aquecimento nos enrolamentos, conexões e equipamentos de distribuição associados ao transformador.

Portanto, um cálculo convencional em kVA pode ser insuficiente quando a participação de cargas não lineares é alta. O projeto deve identificar o espectro harmônico esperado e a distorção total de demanda, e então confirmar se uma potência nominal de transformador padrão é adequada ou se são necessários desclassificação, projeto térmico aprimorado, blindagem eletrostática, grupo vetorial apropriado ou mitigação de harmônicos.

Isso não é motivo para especificar recursos especiais automaticamente. É motivo para obter dados de carga antecipadamente. Um transformador construído para uma carga comercial ou industrial com forte presença de harmônicos pode diferir materialmente de outro que atende predominantemente cargas lineares de iluminação e motores, mesmo que ambos tenham a mesma potência nominal em kVA.

A impedância do transformador é uma decisão de sistema

A impedância é frequentemente tratada como um detalhe do fornecedor, mas afeta diretamente tanto a regulação de tensão quanto a corrente de curto-circuito. Uma impedância menor geralmente reduz a queda de tensão sob carga e pode melhorar o desempenho na partida de motores, mas aumenta a corrente de falha a jusante. Uma impedância maior limita a corrente de falha, mas pode piorar a queda de tensão e a regulação.

A impedância adequada deve ser coordenada com o quadro de baixa tensão, barramento blindado, cabos alimentadores, capacidades nominais dos dispositivos de proteção e estudo de seletividade. Um transformador não pode ser selecionado independentemente do restante do sistema de distribuição.

Isso é especialmente relevante ao substituir uma unidade existente por outra de maior potência. Um novo transformador pode ter uma porcentagem de impedância diferente e aumentar significativamente a corrente de falha disponível no quadro principal. Se a capacidade de suportar curto-circuito do quadro existente for excedida, o escopo do projeto poderá se ampliar rapidamente.

Escolha o tipo de transformador conforme o local, não por preferência

A escolha entre construção imersa em óleo e a seco é frequentemente orientada pela localização, estratégia contra incêndio, acesso, condições ambientais e requisitos locais de aprovação, e não apenas pela potência elétrica. Unidades a seco podem ser apropriadas em ambientes internos onde predominam considerações de incêndio e vazamento. Unidades imersas em óleo podem oferecer alto desempenho e podem ser adequadas para subestações externas ou salas dedicadas de transformadores projetadas com as disposições necessárias de contenção, ventilação, proteção contra incêndio e acesso.

Para projetos com distribuição em média tensão, uma solução como umTransformador de Distribuição de Energia Imerso em Óleo de 33kV deve ser avaliada como parte do arranjo completo da subestação: tensão primária, tensão secundária, grupo vetorial, faixa de taps, designação de resfriamento, impedância, nível de isolamento, perdas, interfaces de proteção e condições ambientais do local devem estar alinhados ao projeto da rede.

Os requisitos técnicos aplicáveis devem ser claramente declarados na especificação de aquisição. A IEC 60076 é amplamente utilizada para projeto e ensaios de transformadores de potência, mas códigos locais de rede, regras de instalações elétricas, regulamentações contra incêndio, normas de conexão da concessionária e requisitos nacionais podem impor condições adicionais. A concessionária também pode especificar limites de regulação de tensão, arranjos de medição, premissas de nível de falha, coordenação de proteção ou restrições à operação em paralelo.

Construa a resiliência separadamente da capacidade

Um erro frequente é supor que um transformador único maior proporciona confiabilidade. Ele fornece mais capacidade, mas continua sendo um ponto único de falha. Se a continuidade for crítica, a resiliência deve ser avaliada pela arquitetura da rede: transformadores duplos, barramentos seccionados, interligações normalmente abertas, quadros separados para cargas essenciais, geração de reserva, armazenamento em baterias ou desligamento de carga cuidadosamente definido.

Dois transformadores não fornecem automaticamente melhor valor. Eles aumentam a quantidade de equipamentos, a complexidade da proteção, os requisitos de espaço e as perdas em vazio se ambos permanecerem energizados com carga leve. Porém, quando os custos de interrupção são altos ou quando a manutenção deve ser realizada sem desligar a instalação, uma configuração de carga dividida pode ser mais econômica durante a vida útil do ativo.

A decisão deve distinguir claramente entre “capacidade necessária na operação normal” e “capacidade necessária após a indisponibilidade de um transformador”. Esses são casos de projeto diferentes e devem ser documentados separadamente.

Um teste prático de aprovação antes de liberar o pedido

Antes de fazer um pedido de transformador, o projeto elétrico deve ser capaz de responder a um conjunto curto de questões operacionais sem depender de amplas margens de segurança. Qual é o pico de kVA coincidente calculado? Quais suposições geram esse resultado? Qual é o período de carga elevada mais longo esperado? As condições sazonais estão representadas? Grandes motores podem partir sem queda de tensão inaceitável? O carregamento harmônico foi considerado? A impedância selecionada mantém os níveis de falha dentro das capacidades nominais dos equipamentos? Quais cargas futuras estão contratadas e quais são apenas possíveis? O que acontece se o transformador estiver indisponível?

Se essas perguntas tiverem respostas claras e documentadas, será muito mais provável que o transformador predial selecionado não esteja nem subdimensionado nem desnecessariamente superdimensionado. O objetivo não é comprar a maior unidade viável. É selecionar uma capacidade que corresponda à carga real, proteja o sistema de distribuição, apoie uma trajetória de crescimento confiável e evite pagar por infraestrutura elétrica ociosa durante toda a vida útil do edifício.
