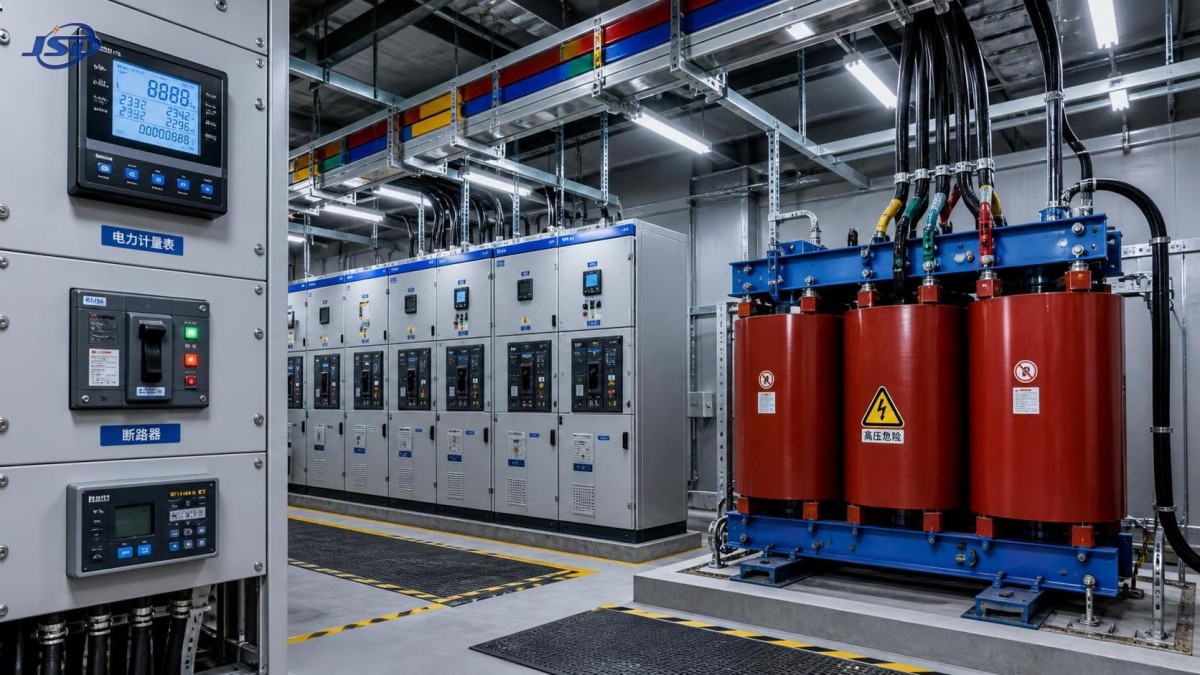

Cómo dimensionar un transformador para edificios según la carga máxima sin gastar de más

Dimensionar un transformador para edificios según la carga máxima es una decisión crítica para quienes deben equilibrar fiabilidad, eficiencia, limitaciones de construcción y control presupuestario. Una unidad subdimensionada puede sobrecalentarse, provocar una caída de tensión inaceptable, limitar la ampliación y convertir las maniobras rutinarias de conmutación en riesgos operativos. Sin embargo, un transformador seleccionado con un margen excesivo inmoviliza capital en una capacidad que quizá nunca se utilice y puede funcionar de manera ineficiente con cargas persistentemente bajas.

La potencia nominal adecuada no consiste simplemente en dividir la carga total de placa por un factor de potencia. Es el resultado de comprender cómo consumirá realmente electricidad el edificio: qué cargas funcionan simultáneamente, cuánto duran los períodos de máxima demanda, si los motores grandes arrancan directamente en línea, cómo las cargas electrónicas no lineales afectan al calentamiento y si la capacidad futura es un requisito definido o simplemente una suposición.

Por lo tanto, una selección adecuada del transformador para edificios comienza con un modelo de carga, no con el mayor tamaño estándar en kVA disponible de un proveedor.

Comience con la carga que existirá durante la operación, no con la carga conectada indicada en los planos

Los cuadros eléctricos suelen mostrar las cargas conectadas de cada circuito, tablero, sistema mecánico y previsión para inquilinos. Esto es necesario para la coordinación del diseño, pero la carga conectada rara vez es la carga que el transformador debe suministrar al mismo tiempo. La iluminación puede estar completamente energizada durante el horario laboral, mientras que la calefacción eléctrica, los enfriadores, los equipos de cocina, los ascensores, las bombas y los equipos de proceso siguen ciclos de operación diferentes.

La cifra clave es lademanda máxima coincidente: el mayor valor realista de kVA esperado en los bornes del transformador durante el funcionamiento normal. Debe calcularse a partir de un cuadro de cargas que distinga entre:

• cargas continuas, como iluminación base, servidores, ventilación, refrigeración y equipos de proceso;
• cargas intermitentes, incluidos ascensores, bombas contra incendios durante pruebas, equipos de cocina y maquinaria de taller;
• cargas estacionales, especialmente sistemas de refrigeración y calefacción;
• cargas de reserva o alternativas que no están previstas para funcionar simultáneamente;
• previsiones futuras para inquilinos, producción o carga de vehículos eléctricos.

Los factores de demanda y los factores de diversidad son útiles, pero solo cuando reflejan el uso real del edificio. Aplicar un porcentaje genérico de diversidad a toda una lista de cargas puede producir un cálculo aparentemente ordenado y un mal resultado en campo. Un edificio de uso mixto, una oficina con uso intensivo de datos, una instalación de almacenamiento frigorífico y una torre residencial pueden tener cargas conectadas similares, pero patrones de demanda máxima muy diferentes.

Cuando se amplía una instalación existente, los datos de medición por intervalos suelen ser más valiosos que cualquier factor de demanda genérico. Es preferible disponer de al menos 12 meses de datos, ya que así se capturan los máximos estacionales. El registro útil no es simplemente el consumo mensual de energía en kWh; incluye la mayor demanda medida en kW o kVA, el momento en que se produjo, el factor de potencia en el máximo y la duración de dicho máximo.

Convierta correctamente la demanda en kVA del transformador

Los transformadores se clasifican en kVA, mientras que muchas cargas de edificios se indican en kW. La conversión básica es:

kVA requeridos = Demanda máxima en kW ÷ factor de potencia operativo

Por ejemplo, si la demanda coincidente calculada es de 800 kW y el factor de potencia esperado en el máximo es 0.90, la demanda inicial del transformador es de aproximadamente 889 kVA. Eso no significa automáticamente que un transformador de 1,000 kVA sea la selección correcta. El cálculo aún debe considerar el perfil de carga, las condiciones ambientales, los armónicos, el régimen de arranque, los requisitos de la compañía eléctrica y el plan de ampliación.

El factor de potencia debe tratarse como un dato operativo, no como una suposición de diseño optimista. Los bancos de capacitores pueden mejorar el factor de potencia de la instalación, pero su rendimiento puede variar según el nivel de carga y las disposiciones de conmutación. En instalaciones con variadores de velocidad, sistemas UPS, rectificadores o contenido armónico significativo, la corrección convencional con capacitores también debe coordinarse cuidadosamente con los estudios de armónicos y los requisitos de reactores desintonizados.

También es importante no confundir el factor de potencia con la carga del transformador. Un transformador de 1,000 kVA puede teóricamente suministrar 1,000 kVA en sus condiciones nominales. Con un factor de potencia de 0.8, esto equivale a 800 kW; con un factor de potencia de 0.95, equivale a 950 kW. El límite térmico del transformador sigue basándose en kVA.

La demanda máxima no es lo mismo que un evento eléctrico breve

Algunas cargas generan una corriente muy alta durante un breve período sin requerir un transformador considerablemente mayor. El arranque de motores es el ejemplo más común. Un motor de arranque directo en línea puede consumir varias veces su corriente a plena carga durante la aceleración. La pregunta relevante es si esa corriente de arranque provoca una caída excesiva de tensión en los terminales del motor o perturba otras cargas sensibles en el mismo sistema.

Esto es particularmente importante cuando un transformador de edificio alimenta enfriadores, bombas, compresores, trituradoras, ascensores o ventiladores de ventilación de gran tamaño. El proceso de selección debe examinar:

• la potencia del motor y el método de arranque;
• la corriente de rotor bloqueado o el perfil de corriente de arranque;
• la impedancia del transformador;
• la potencia de la red aguas arriba y el nivel de falla disponible;
• la longitud del cable y la caída de tensión hasta el centro de control de motores;
• el efecto sobre la iluminación, los controles, los sistemas informáticos y otros motores en funcionamiento.

Aumentar los kVA del transformador puede reducir la caída de tensión, pero no siempre es la respuesta más económica. Los arrancadores suaves, los variadores de frecuencia, la lógica de arranque secuencial de motores o una secuencia de operación mecánica revisada pueden resolver el problema con un costo total menor. Por el contrario, seleccionar un transformador mayor sin verificar las implicaciones de la corriente de falla puede crear otro problema: el equipo de maniobra y los dispositivos de protección pueden requerir capacidades de interrupción más elevadas.

No utilice el “crecimiento futuro” como una razón imprecisa para sobredimensionar

La capacidad futura es una de las justificaciones más comunes para seleccionar el siguiente tamaño de transformador superior. En muchos proyectos, esto es prudente. En otros, es simplemente una contingencia no verificada que añade costos al transformador, al equipo de maniobra, a los cables, a las obras civiles y al sistema de protección.

Un enfoque mejor consiste en dividir la demanda futura en tres categorías.

El crecimiento comprometido incluye requisitos de inquilinos firmados, equipos de producción aprobados, una fase de ampliación ya financiada o una implementación contractual de carga de vehículos eléctricos. Esta carga normalmente debe incluirse en la potencia nominal del transformador.

El crecimiento probable puede incluir una ampliación planificada pero aún no contratada. Puede justificar disposiciones físicas como salidas de alimentadores de reserva, espacio para un segundo transformador, capacidad de conductos para cables y ampliación del panel de protección. Que justifique capacidad inmediata del transformador depende del costo y la interrupción de una sustitución futura.

El crecimiento especulativo es una expectativa general de que el edificio “podría necesitar más energía más adelante”. Por lo general, es mejor abordarlo mediante una estrategia de distribución por etapas que comprando una gran capacidad sin utilizar desde el primer día.

Por ejemplo, si la demanda máxima actual justifica un cálculo de 800 kVA y una posible carga futura podría añadir 250 kVA, la decisión no es automáticamente una instalación de 1,250 kVA. Un proyecto puede estar mejor atendido con una unidad de 1,000 kVA y un plan claro de gestión de cargas, o con dos transformadores más pequeños y una posición reservada para una ampliación posterior. La respuesta depende de la criticidad de las cargas, la tolerancia a interrupciones, el espacio disponible, las condiciones de conexión de la compañía eléctrica y la economía de una parada futura.

Evalúe la carga a lo largo del tiempo, no solo el máximo calculado

La eficiencia del transformador no es constante en todos los puntos de carga. Las pérdidas en el núcleo se producen siempre que el transformador está energizado, mientras que las pérdidas en los devanados aumentan aproximadamente con el cuadrado de la corriente. Una unidad muy sobredimensionada puede generar continuamente pérdidas innecesarias en vacío. Una unidad operada cerca de su potencia nominal durante períodos prolongados puede ofrecer un rendimiento aceptable si su diseño térmico y las condiciones ambientales lo permiten, pero deja menos margen para estados operativos anormales y crecimiento.

El objetivo útil no es un porcentaje de carga universal. Un edificio con una carga estable, bien comprendida y con buen acceso para mantenimiento puede funcionar razonablemente más cerca de su potencia seleccionada que una instalación con demanda incierta de inquilinos, episodios frecuentes de sobrecarga o requisitos críticos de continuidad.

Para la mayoría de las decisiones, compare las opciones utilizando el costo del ciclo de vida en lugar del precio de compra por sí solo. La comparación debe incluir:

• el costo de compra y transporte del transformador;
• los requisitos de instalación, cimentación, protección contra incendios y envolvente;
• las pérdidas en vacío y con carga según el perfil de carga anual esperado;
• el precio de la energía y las horas de operación previstas;
• el acceso para mantenimiento y los costos de interrupción;
• el costo de una futura ampliación o sustitución;
• la exposición al riesgo si falla un único transformador.

Un transformador de menores pérdidas puede justificarse comercialmente incluso cuando su precio de compra es mayor, especialmente en instalaciones con muchas horas anuales de operación. Sin embargo, las cifras de pérdidas deben compararse sobre la misma base: tensión nominal, posición de toma, método de refrigeración, impedancia, norma aplicable y referencia de temperatura indicada. Las pérdidas cotizadas sin estas condiciones no constituyen una comparación fiable para la adquisición.

Los armónicos pueden modificar el comportamiento térmico

Los edificios modernos contienen concentraciones crecientes de cargas no lineales: sistemas UPS, controladores LED, equipos de datos, cargadores de baterías, variadores de velocidad, rectificadores y cargadores de vehículos eléctricos. Estas cargas pueden introducir corrientes armónicas que incrementan las pérdidas por corrientes parásitas y el calentamiento en los devanados, conexiones y equipos de distribución asociados del transformador.

Por lo tanto, un cálculo convencional de kVA puede ser insuficiente cuando la proporción de cargas no lineales es alta. El diseño debe identificar el espectro armónico esperado y la distorsión total de demanda, y luego confirmar si una potencia nominal estándar de transformador es adecuada o si se requiere reducción de potencia, diseño térmico mejorado, blindaje electrostático, un grupo vectorial adecuado o mitigación de armónicos.

Esto no es una razón para especificar automáticamente características especiales. Es una razón para obtener datos de carga desde una fase temprana. Un transformador fabricado para una carga comercial o industrial con alto contenido armónico puede diferir sustancialmente de otro que alimente principalmente iluminación lineal y cargas de motores, incluso cuando ambos tengan la misma potencia nominal en kVA.

La impedancia del transformador es una decisión del sistema

La impedancia suele tratarse como un detalle del proveedor, pero afecta directamente tanto a la regulación de tensión como a la corriente de cortocircuito. Una impedancia menor generalmente reduce la caída de tensión bajo carga y puede mejorar el rendimiento de arranque de motores, pero aumenta la corriente de falla aguas abajo. Una impedancia mayor limita la corriente de falla, pero puede empeorar la caída de tensión y la regulación.

La impedancia adecuada debe coordinarse con el tablero de baja tensión, el busduct, los cables alimentadores, las capacidades nominales de los dispositivos de protección y el estudio de selectividad. Un transformador no puede seleccionarse independientemente del resto del sistema de distribución.

Esto es especialmente relevante al sustituir una unidad existente por otra de mayor potencia. Un transformador nuevo puede tener un porcentaje de impedancia diferente y aumentar significativamente la corriente de falla disponible en el tablero principal. Si se supera la capacidad de soportar cortocircuitos del tablero existente, el alcance del proyecto puede ampliarse rápidamente.

Elija el tipo de transformador según el sitio, no según una preferencia

La elección entre una construcción sumergida en aceite y una de tipo seco suele estar determinada por la ubicación, la estrategia contra incendios, el acceso, las condiciones ambientales y los requisitos de aprobación locales, más que por la potencia eléctrica solamente. Las unidades de tipo seco pueden ser adecuadas en interiores donde predominan las consideraciones de incendio y derrames. Las unidades sumergidas en aceite pueden ofrecer un alto rendimiento y ser muy adecuadas para subestaciones exteriores o salas de transformadores dedicadas, diseñadas con las disposiciones necesarias de contención, ventilación, protección contra incendios y acceso.

Para proyectos con distribución de media tensión, una solución como unTransformador de Distribución de Potencia Sumergido en Aceite de 33kV debe evaluarse como parte de la disposición completa de la subestación: la tensión primaria, la tensión secundaria, el grupo vectorial, el rango de tomas, la designación de refrigeración, la impedancia, el nivel de aislamiento, las pérdidas, las interfaces de protección y las condiciones ambientales del sitio deben estar alineados con el diseño de la red.

Los requisitos técnicos aplicables deben indicarse claramente en la especificación de adquisición. IEC 60076 se utiliza ampliamente para el diseño y ensayo de transformadores de potencia, pero los códigos locales de red, las normas de instalación eléctrica, las regulaciones contra incendios, las normas de conexión de las compañías eléctricas y los requisitos nacionales pueden imponer condiciones adicionales. La compañía eléctrica también puede especificar límites de regulación de tensión, disposiciones de medición, supuestos de nivel de falla, coordinación de protecciones o restricciones para el funcionamiento en paralelo.

Desarrolle la resiliencia por separado de la capacidad

Un error frecuente es asumir que un transformador individual más grande proporciona fiabilidad. Proporciona más capacidad, pero sigue siendo un punto único de falla. Si la continuidad es crítica, la resiliencia debe evaluarse mediante la arquitectura de la red: transformadores dobles, barras seccionadas, acoplamientos normalmente abiertos, tableros separados para cargas esenciales, generación de reserva, almacenamiento en baterías o desconexión de cargas cuidadosamente definida.

Dos transformadores no proporcionan automáticamente una mejor relación calidad-precio. Incrementan la cantidad de equipos, la complejidad de protección, los requisitos de espacio y las pérdidas en vacío si ambos permanecen energizados con carga ligera. Sin embargo, cuando los costos de interrupción son elevados o cuando debe realizarse mantenimiento sin detener la instalación, una disposición de carga dividida puede ser más económica durante la vida operativa del activo.

La decisión debe distinguir claramente entre la “capacidad requerida en operación normal” y la “capacidad requerida después de una falla del transformador”. Son casos de diseño diferentes y deben documentarse por separado.

Una prueba práctica de aprobación antes de emitir el pedido

Antes de realizar un pedido de transformador, el diseño eléctrico debe poder responder a un conjunto breve de preguntas operativas sin depender de amplios márgenes de seguridad. ¿Cuál es el máximo coincidente calculado en kVA? ¿Qué supuestos generan ese resultado? ¿Cuál es el período de alta carga más largo previsto? ¿Están representadas las condiciones estacionales? ¿Pueden arrancar motores grandes sin una caída de tensión inaceptable? ¿Se ha considerado la carga armónica? ¿La impedancia seleccionada mantiene las exigencias de falla dentro de las capacidades nominales del equipo? ¿Qué cargas futuras están comprometidas y cuáles son solamente posibles? ¿Qué ocurre si el transformador no está disponible?

Si estas preguntas tienen respuestas claras y documentadas, es mucho más probable que el transformador para edificios seleccionado no esté ni subdimensionado ni sobredimensionado innecesariamente. El objetivo no es comprar la unidad práctica más grande. Es seleccionar una capacidad que se ajuste a la carga real, proteja el sistema de distribución, respalde una trayectoria de crecimiento creíble y evite pagar por infraestructura eléctrica inactiva durante toda la vida útil del edificio.
