Отказы аккумуляторных систем хранения энергии BESS: распространённые причины и ранние признаки

Многие отказы систем хранения энергии на базе аккумуляторных батарей BESS начинаются с небольших отклонений, которые легко не заметить: шкаф работает теплее обычного во второй половине дня, напряжение одной стойки выходит из равновесия после зарядки, автоматический выключатель срабатывает только в периоды интенсивного изменения нагрузки или в отсеке трансформатора под нагрузкой появляется более резкий запах. Ожидание полного отключения обычно превращает устранимый дефект в повреждение ячеек, перегрузку изоляции или более серьезные неисправности вспомогательного оборудования. На практике целесообразно рассматривать незначительные отклонения температуры, электрических параметров и связи как взаимосвязанные сигналы, а не как отдельные несущественные неполадки.

Перегрев часто является первой заметной проблемой, однако сам по себе он редко бывает первопричиной. В системе хранения энергии BESS перегрев может быть вызван нарушением воздушного потока, отказом вентилятора, скоплением пыли на теплообменниках, ослаблением соединений шин, плохим обжатием кабелей, разбалансировкой ячеек, повторяющимися циклами с высоким током или условиями окружающей среды, выходящими за пределы первоначального расчетного диапазона. Стойка может казаться стабильной при низкой нагрузке и при этом формировать опасную горячую точку во время быстрой зарядки или разрядки. Поэтому значения температуры от BMS следует сопоставлять с результатами инфракрасного обследования клемм, контактов автоматических выключателей, держателей предохранителей, кабельных наконечников и соединений трансформатора, а не принимать их без дополнительной проверки.

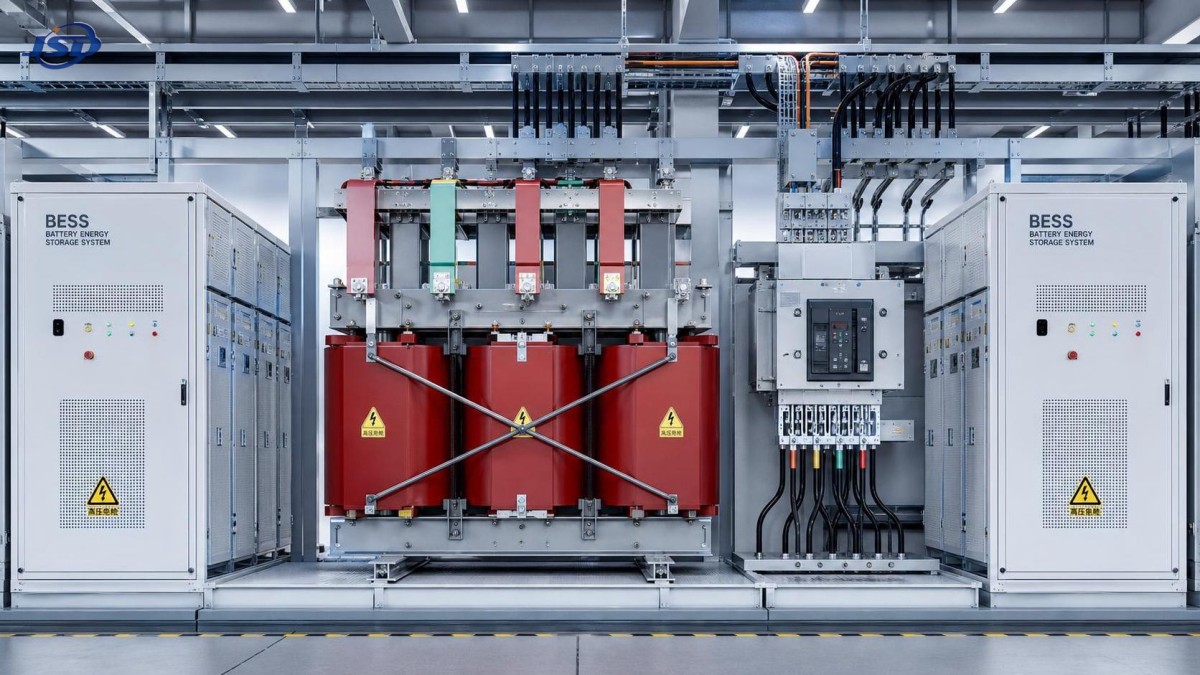

Одна из распространенных ошибок заключается в том, что внимание сосредоточено только на аккумуляторном шкафу, тогда как входные и выходные интерфейсы остаются без внимания. Если в средневольтной части используется сухое оборудование, например трехфазный литой сухой трансформатор распределения 35 кВ, ненормальный нагрев, гармонические нагрузки или повышенное сопротивление соединений на этой стороне могут изменять процесс зарядки и создавать симптомы, ошибочно воспринимаемые как связанные с аккумулятором. Повторяющийся сигнал тревоги о сверхтоке постоянного тока или снижение мощности PCS могут быть вызваны нестабильностью со стороны сети, плохой непрерывностью заземления или нарушением согласования управления, а не самими ячейками.

Когда температурные сигналы не дают полной картины

Сигнал тревоги о повышении температуры становится информативным только после сопоставления его места возникновения и времени с режимом работы. Если один и тот же модуль нагревается в режиме ожидания, прежде чем предполагать реальный риск теплового разгона, следует проверить паразитные потери, неисправность схемы балансировки или проблему с датчиком. Если повышение температуры происходит только в конце зарядки, необходимо проверить перенапряжение отдельных ячеек, неодинаковое внутреннее сопротивление или запаздывание реакции системы охлаждения относительно профиля зарядки. Когда температура шкафа остается нормальной, но одна клемма значительно горячее окружающих металлических частей, причиной обычно являются контактное сопротивление, оксидная пленка, недостаточный момент затяжки или механическое ослабление после температурных циклов.

Запах имеет значение. Резкий запах смолы, запах нагретой изоляции или слабый запах, напоминающий электролит, никогда не следует списывать на «нормальную работу под нагрузкой». Литые смоляные компоненты, кабельная изоляция и корпуса разъемов по-разному стареют под воздействием температуры. Локальный запах рядом с местом прохода или изгибом кабеля может указывать на слишком малый радиус изгиба при монтаже, повреждение оболочки во время транспортировки или длительное воздействие вибрации на кромки корпуса. В прибрежной или химически агрессивной среде отложения на токопроводящих поверхностях могут дополнительно увеличивать ток утечки по поверхности и локальный нагрев.

Тепловое обследование наиболее полезно проводить при повторяемых диапазонах нагрузки, а не после того, как система уже отключилась. Сравнение запуска утром, стабильной нагрузки в середине дня и высокотемпературных условий в конце цикла часто позволяет определить, связана ли проблема с производительностью охлаждения, электрическим сопротивлением или стратегией управления. Один статичный тепловой снимок без учета рабочего режима может ввести в заблуждение.

Разрушение изоляции редко происходит без предупреждения

Проблемы с изоляцией в установках BESS не ограничиваются аккумуляторными ячейками. Они могут возникать в кабелях постоянного тока, коммуникационных жгутах, вспомогательных цепях переменного тока, опорах шин, обмотках трансформатора и оконечных соединениях. К ранним признакам относятся периодические сигналы системы контроля изоляции, ложные срабатывания во влажную погоду, следы конденсата внутри шкафов, следы поверхностного пробоя на опорных поверхностях или постепенное снижение сопротивления изоляции после технического обслуживания.

Попадание влаги является частой причиной, особенно если дверцы шкафов открываются часто, кабельные вводы плохо герметизированы или перепады температуры втягивают влажный воздух в отсеки. Конденсат сначала может образовываться на более холодных металлических поверхностях, а затем перемещаться к изоляционным деталям. Пыль, смешанная с влагой, опаснее каждого из этих факторов по отдельности, поскольку образует проводящую пленку, которая не обязательно вызывает немедленное перекрытие, но постепенно снижает диэлектрический запас прочности. Если очистка выполнялась неподходящими растворителями или под чрезмерным давлением, остатки могут сохраняться в углублениях вокруг клемм и блоков датчиков, создавая последующую неисправность, которую сложно связать с проведенным вмешательством.

Результаты испытаний изоляции также необходимо интерпретировать осторожно. Низкое значение после отключения не всегда означает разрушение материала: некоторым цепям требуется время для разряда емкости и выравнивания влажности перед измерением. В то же время нормальное значение в сухой день не должно прекращать расследование, если сигналы тревоги постоянно появляются во время дождя, тумана или ночного охлаждения. Динамика изменения важнее одного изолированного показания.

Неисправности соединений часто скрываются за программными сигналами тревоги

Ослабленные или деградировавшие соединения могут имитировать неисправности BMS, PCS или EMS, поскольку нестабильные сигналы напряжения и тока распространяются через систему управления. Слегка ослабленное соединение в цепи постоянного тока может вызывать кратковременные провалы напряжения, сбросы связи или сигналы неисправности контактора. Коррозия на низковольтных клеммах может прерывать обратную связь от датчиков ровно настолько, чтобы возникли ложные события перегрева, отказа вентилятора или нарушения изоляции. Если сигналы тревоги переходят между несвязанными подсистемами, до замены плат или обновления прошивки необходимо проверить физические оконечные соединения.

Записи о моментах затяжки полезны только в том случае, если состояние соединения с момента монтажа не изменилось. Алюминиевые проводники, соединения разнородных металлов, повторяющееся тепловое расширение и вибрация от расположенного рядом оборудования со временем могут изменить контактное давление. Лакокрасочная пленка под заземляющим наконечником, неполное обжатие или неправильный порядок установки шайб могут оставаться незаметными до повышения тока. На аккумуляторных стойках межмодульные разъемы требуют такого же внимания, как и главные шинные соединения, поскольку небольшое увеличение сопротивления может нарушить балансировку модулей и привести к постоянному ограничению выдаваемой мощности.

Еще одна эксплуатационная проблема связана с транспортировкой и подъемом. Внешне неповрежденные шкафы могут иметь смещенные кронштейны, перегруженные клеммы или микротрещины на опорных изоляторах, если ударные нагрузки не контролировались должным образом. Через несколько недель первым признаком может стать периодический сигнал тревоги во время коммутации, а не видимый механический дефект.

Отклонения в управлении часто вызваны проблемами согласования

Не каждое отклонение в работе системы управления вызвано отказом контроллера. Во многих системах проблема начинается с несогласованных временных меток, нестабильного качества связи, неподтвержденных изменений параметров, различий в поведении прошивок подсистем или последовательности перезапуска, при которой одно из устройств продолжает работать с устаревшими ограничениями. Система хранения энергии BESS может продолжать работу в режиме пониженной производительности, неоднократно сообщая об отказах PCS, смещении SOC или отказе от выполнения диспетчерских команд, хотя истинной причиной является плохое согласование между уровнем управления аккумулятором и органами управления преобразованием мощности.

Следует обращать внимание на закономерности: сигналы тревоги, возникающие после удаленной настройки параметров, только при переходе от зарядки к разрядке или только после возмущений со стороны сети, обычно указывают на проблему согласования управления. Если контакторы замыкаются в правильной последовательности, но предварительный заряд по-прежнему не выполняется, до признания самого контактора неисправным необходимо проверить состояние резистора, время подачи команды, задержку обратной связи и масштабирование измерений. Если SOC резко изменяется после восстановления связи, следует сравнить актуальность данных на уровне стоек и калибровку датчиков тока. График в диспетчерской может показывать программное событие, однако его причиной по-прежнему могут быть дрейфующий шунт, зашумленный сигнальный кабель или проблема с опорным потенциалом заземления.

Заземлению часто уделяется недостаточно внимания. Неравенство потенциалов заземления между шкафами, секциями инверторов, трансформаторными помещениями и измерительным оборудованием может вызывать нестабильность связи, ошибочные значения датчиков и необъяснимое срабатывание защиты. Вероятность этого возрастает после расширения системы, перекладки кабелей или замены металлических компонентов на детали с покрытием, нарушающим непрерывность уравнивания потенциалов.

Симптомы аккумулятора, требующие раннего реагирования

Несогласованность напряжений ячеек является одним из наиболее очевидных ранних предупреждающих признаков, однако ее следует оценивать с учетом рабочего режима и температуры. Небольшой разброс в состоянии покоя может стать значительно больше в конце зарядки или при пиковых токах разрядки. Если один модуль постоянно достигает предельных значений раньше остальных модулей цепочки, необходимо проверить не только логику балансировки. Рост внутреннего сопротивления, сопротивление разъема, смещение датчика или неоднородные температурные условия могут приводить к такой картине. Замена подозрительного модуля без проверки окружающей электрической цепи может лишь переместить симптом, а не устранить его.

Необычный саморазряд, увеличение продолжительности выравнивания и повторяющиеся сигналы о высоком или низком напряжении в одном и том же месте часто указывают на развивающуюся деградацию ячеек. Важны и механические признаки: небольшая деформация панели, остатки электролита или вентиляции, изменение цвета крепежа, изменения уплотнений по краям модуля или дверца шкафа, которая после циклов нагрева больше не закрывается равномерно. Ни один из этих признаков сам по себе не доказывает неминуемый отказ, но их совокупность является основанием для более глубокого обследования и ужесточения эксплуатационных ограничений до выяснения причины.

Практические точки проверки при поиске неисправности

При устранении неисправностей важна последовательность действий. Начните с журнала событий и определите, что произошло непосредственно перед первым сигналом тревоги, а не только какие сигналы накопились впоследствии. Затем сопоставьте цифровые записи с физическими признаками. Полезная последовательность включает проверку условий окружающей среды, осмотр вентиляции и состояния фильтров, проверку механической затяжки сильноточных соединений, анализ состояния изоляции и только после этого замену плат или корректировку параметров. Это снижает риск устранить видимый сигнал тревоги, оставив первоначальную неисправность активной.

• Проверьте, следует ли неисправность за нагрузкой, температурой окружающей среды, влажностью или состоянием коммутации. Неисправность, возникающая только в переходных режимах, обычно указывает на проблемы синхронизации, предварительного заряда или соединений, а не на постоянную перегрузку.
• Осмотрите кабельные вводы, уплотнения кабельных сальников, пути стекания воды и прокладки дверей шкафов. Следы воды, линии скопления пыли или ореолы коррозии часто лучше показывают длительное проникновение влаги, чем данные в реальном времени.
• Выполните тепловизионное обследование шин, оснований предохранителей, клемм автоматических выключателей, выводов трансформатора и точек заземления при сопоставимом рабочем токе. Относительная разница температур между аналогичными точками обычно информативнее одного абсолютного значения.
• Изучите историю технического обслуживания на предмет недавних работ по затяжке, изменений прошивки, замены датчиков, транспортировки, перемещения или очистки. Многие повторяющиеся неисправности начинаются вскоре после добросовестно выполненного вмешательства.

Некоторые отказы возникают из-за несоответствия между компонентами, каждый из которых по отдельности исправен. Импеданс трансформатора, настройки инвертора, длина кабелей, организация заземления и пороги защиты должны работать согласованно. Если изменить один участок, не скорректировав остальные элементы системы, могут возникнуть ложные отключения или ускоренная нагрузка на оборудование. Поэтому повторяющиеся проблемы BESS следует исследовать по всей цепи передачи мощности, а не только внутри аккумуляторного шкафа.

Если предупреждающие признаки повторяются в одном и том же месте, система уже показывает, где находится слабое звено. Рассматривать сигналы тревоги как отдельные события — значит терять эту информацию. Стабильная работа обычно восстанавливается, когда тепловое поведение, состояние изоляции, целостность соединений и согласование управления проверяются как единая цепочка, а не как четыре отдельные темы.
