Muitas falhas em sistemas de armazenamento de baterias BESS começam como pequenas anomalias fáceis de ignorar: um gabinete que funciona mais quente do que o habitual à tarde, um rack cujo equilíbrio de tensão se desvia após o carregamento, um disjuntor que desarma apenas durante períodos de alta variação de carga ou um compartimento do transformador que desenvolve um odor mais forte sob carga. Esperar por um desligamento completo geralmente transforma um defeito controlável em danos às células, estresse do isolamento ou falhas mais amplas nos equipamentos auxiliares. Na prática de campo, a abordagem mais útil é tratar pequenas irregularidades térmicas, elétricas e de comunicação como sinais relacionados, e não como inconvenientes isolados.
O calor costuma ser o primeiro problema visível, mas raramente é, por si só, a causa raiz. Em um sistema de armazenamento de baterias BESS, o superaquecimento pode resultar de fluxo de ar bloqueado, falha do ventilador, acúmulo de poeira nos trocadores de calor, conexões de barramento frouxas, crimpagem inadequada dos cabos, desequilíbrio das células, ciclos repetidos com alta corrente ou condições ambientais fora da faixa de projeto original. Um rack pode parecer estável com baixa carga e ainda assim desenvolver um ponto quente perigoso durante uma carga ou descarga rápida. Por isso, os valores de temperatura do BMS devem ser comparados com inspeções por infravermelho nos terminais, contatos dos disjuntores, porta-fusíveis, terminais dos cabos e conexões do transformador, em vez de serem aceitos sem verificação.

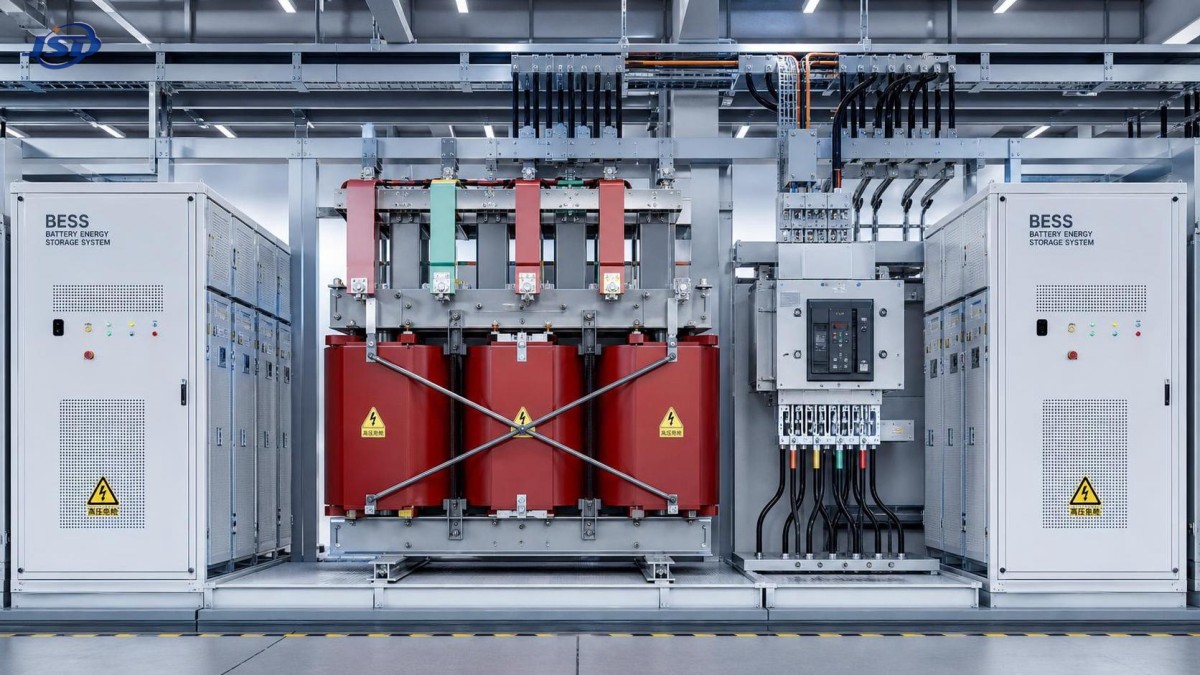

Um erro comum de avaliação é concentrar-se apenas no gabinete da bateria e ignorar as interfaces a montante e a jusante. Se uma seção de média tensão utiliza equipamentos do tipo seco, como35kV Three-Phase Cast Resin Dry-Type Distribution Transformer, o aquecimento anormal, o estresse harmônico ou a resistência de conexão desse lado podem alterar o comportamento de carregamento e criar sintomas que parecem estar relacionados à bateria. Um alarme recorrente de sobrecorrente CC ou de redução de potência do PCS pode ter origem na instabilidade do lado da rede, na continuidade inadequada do aterramento ou na perda de coordenação do controle, e não nas próprias células.
Um alarme de aumento de temperatura só se torna significativo depois que sua localização e seu momento são relacionados ao estado de operação. Se o mesmo módulo aquece durante o modo de espera, deve-se suspeitar de perdas parasitas, circuito de balanceamento defeituoso ou problema no sensor antes de presumir um risco real de fuga térmica. Se o aumento ocorre apenas no final do carregamento, é necessário investigar sobretensão em células específicas, resistência interna inconsistente ou uma resposta de resfriamento atrasada em relação ao perfil de carga. Quando a temperatura do gabinete permanece normal, mas um único terminal está muito mais quente do que as estruturas metálicas ao redor, o problema geralmente está relacionado à resistência de contato, película de óxido, torque insuficiente ou relaxamento mecânico após ciclos térmicos.
O odor é importante. Um forte odor de resina, cheiro de isolamento aquecido ou um leve odor semelhante ao de eletrólito nunca deve ser descartado como “normal sob carga”. Componentes de resina fundida, isolamento de cabos e carcaças de conectores envelhecem de maneira diferente sob estresse térmico. Um odor localizado próximo a um ponto de passagem ou a uma curva de cabo pode indicar raio de curvatura excessivo durante a instalação, abrasão da bainha durante o transporte ou vibração prolongada contra as bordas do gabinete. Em ambientes costeiros ou quimicamente agressivos, depósitos nas superfícies condutoras podem aumentar ainda mais as correntes de fuga superficiais e o aquecimento localizado.
A inspeção térmica é mais útil quando realizada sob faixas de carga repetíveis, e não depois que o sistema já sofreu um desligamento. A comparação entre a partida pela manhã, a carga estável ao meio-dia e as condições de alta temperatura no final do ciclo frequentemente revela se o problema está relacionado à capacidade de resfriamento, à resistência elétrica ou à estratégia de controle. Uma única imagem térmica estática, sem contexto operacional, pode induzir a conclusões equivocadas.

Os problemas de isolamento em instalações BESS não se limitam às células da bateria. Eles podem se desenvolver em cabos CC, chicotes de comunicação, circuitos auxiliares CA, suportes de barramento, enrolamentos do transformador e interfaces de terminação. Os primeiros sinais de alerta incluem alarmes intermitentes do monitoramento de isolamento, disparos indevidos durante períodos úmidos, marcas de condensação no interior dos gabinetes, vestígios de trilhamento nas superfícies de suporte ou uma queda gradual na resistência de isolamento após trabalhos de manutenção.
A entrada de umidade é um gatilho recorrente, especialmente quando as portas dos gabinetes são abertas com frequência, os prensa-cabos estão mal vedados ou as variações de temperatura puxam ar úmido para dentro dos compartimentos. A condensação pode se formar primeiro nas superfícies metálicas mais frias e depois migrar para as partes isolantes. A poeira misturada à umidade é mais perigosa do que qualquer uma delas isoladamente, pois cria uma película condutiva que pode não causar um arco elétrico imediato, mas pode reduzir lentamente as margens dielétricas. Quando a limpeza é realizada com solventes inadequados ou pressão excessiva, resíduos podem permanecer nas reentrâncias ao redor dos terminais e blocos de sensores, criando posteriormente uma falha difícil de relacionar à intervenção.
Os testes de isolamento também devem ser interpretados com cuidado. Uma leitura baixa após o desligamento nem sempre significa falha do material; alguns circuitos precisam de tempo para a descarga capacitiva e o equilíbrio da umidade antes da medição. Ao mesmo tempo, um valor “aprovado” em um dia seco não deve encerrar a investigação se os alarmes aparecem consistentemente durante chuva, neblina ou o resfriamento noturno. O comportamento da tendência é mais importante do que um único número isolado.
Conexões frouxas ou degradadas podem imitar falhas do BMS, PCS ou EMS, pois sinais instáveis de tensão e corrente se propagam pelo sistema de controle. Um elo CC ligeiramente frouxo pode causar quedas transitórias de tensão, reinicializações da comunicação ou alarmes de anomalia do contator. A corrosão nos terminais de baixa tensão pode interromper o retorno dos sensores por tempo suficiente para gerar eventos falsos de alta temperatura, falha do ventilador ou falha de isolamento. Se os alarmes alternarem entre subsistemas não relacionados, a investigação deve incluir as terminações físicas antes da substituição de placas ou da atualização do firmware.
Os registros de torque são úteis apenas quando a condição da junta não mudou desde a instalação. Condutores de alumínio, juntas de metais diferentes, expansão térmica repetida e vibrações provenientes de equipamentos próximos podem alterar a pressão de contato ao longo do tempo. Uma película de tinta sob um terminal de aterramento, uma compressão incompleta da crimpagem ou uma pilha de arruelas montada na ordem incorreta podem permanecer ocultas até que a corrente aumente. Nos racks de baterias, os conectores entre módulos merecem a mesma atenção que as conexões do barramento principal, pois pequenos aumentos de resistência podem distorcer o balanceamento dos módulos e produzir limitações crônicas de despacho.
Outro problema de campo decorre do transporte e da elevação. Gabinetes que parecem intactos ainda podem apresentar suportes deslocados, terminais tensionados ou danos capilares nos isoladores de suporte se as cargas de impacto não tiverem sido devidamente controladas. Semanas depois, o primeiro sintoma pode ser um alarme intermitente durante a comutação, e não um defeito mecânico visível.
Nem toda anomalia de controle é causada por um controlador defeituoso. Em muitos sistemas, o problema começa com registros de data e hora inconsistentes, qualidade instável da comunicação, alterações de parâmetros não verificadas, comportamento de firmware incompatível entre subsistemas ou uma sequência de reinicialização que deixa um dispositivo operando com limites desatualizados. Um sistema de armazenamento de baterias BESS pode continuar funcionando em modo reduzido enquanto informa repetidamente falhas do PCS, desvio do SOC ou recusa de despacho, embora o problema subjacente seja uma comunicação inadequada entre a camada de gerenciamento da bateria e os controles de conversão de energia.
Observe os padrões: alarmes que aparecem após um ajuste remoto de parâmetros, apenas durante a transição entre carga e descarga ou somente após perturbações no lado da concessionária geralmente apontam para problemas de coordenação do controle. Se os contatores fecham na ordem correta, mas o pré-carregamento ainda falha, verifique a condição do resistor, o tempo de comando, a latência do retorno e a escala de medição antes de presumir que o próprio contator esteja defeituoso. Se o SOC saltar repentinamente após a recuperação da comunicação, compare a atualidade dos dados no nível do rack e a calibração do sensor de corrente. Um gráfico da sala de controle pode mostrar um evento de software, mas o gatilho ainda pode ser um shunt com desvio, um cabo de sinal ruidoso ou um problema de referência de aterramento.
O aterramento merece mais atenção do que geralmente recebe. Potenciais de aterramento desiguais entre gabinetes, seções do inversor, salas de transformadores e equipamentos de monitoramento podem produzir instabilidade de comunicação, valores erráticos dos sensores e ações de proteção inexplicadas. Isso se torna mais provável após trabalhos de expansão, redirecionamento de cabos ou substituição de componentes metálicos por peças revestidas que interrompem a continuidade da equipotencialização.
A inconsistência da tensão das células é um dos sinais de alerta precoce mais claros, mas deve ser avaliada em relação ao estado de operação e à temperatura. Uma pequena dispersão em repouso pode se tornar maior no fim do carregamento ou durante picos de descarga. Se um módulo atingir repetidamente os limites antes do restante da série, vá além da lógica de balanceamento. O aumento da resistência interna, a resistência dos conectores, o desvio do sensor ou condições térmicas desiguais podem produzir esse padrão. Substituir um módulo suspeito sem confirmar o caminho elétrico ao redor pode deslocar o sintoma, em vez de eliminá-lo.
Autodescarga incomum, períodos de equalização mais longos e alarmes recorrentes de alta ou baixa tensão no mesmo local frequentemente sugerem uma degradação progressiva das células. Os indícios mecânicos também são importantes: uma leve deformação do painel, resíduos de ventilação, elementos de fixação descoloridos, alterações nas vedações ao redor das bordas do módulo ou uma porta do gabinete que deixa de fechar uniformemente após ciclos de aquecimento. Nenhum desses sinais, isoladamente, comprova uma falha iminente, mas, em conjunto, justificam uma inspeção mais profunda e limites operacionais mais restritivos até que a causa seja esclarecida.
A sequência é importante durante a solução de problemas. Comece pelo registro de eventos e identifique o que aconteceu imediatamente antes do primeiro alarme, e não apenas quais alarmes se acumularam depois. Em seguida, compare os registros digitais com as evidências físicas. Um procedimento útil é verificar as condições ambientais, inspecionar a ventilação e o estado dos filtros, examinar o aperto mecânico das juntas de alta corrente, revisar o comportamento do isolamento e somente então passar à substituição de placas ou à correção de parâmetros. Isso reduz o risco de resolver o alarme visível e deixar a falha original ativa.
Algumas falhas são criadas pela incompatibilidade entre componentes que são individualmente saudáveis. A impedância do transformador, as configurações do inversor, o comprimento dos cabos, a prática de aterramento e os limiares de proteção precisam funcionar em conjunto. Se uma seção for modificada e o restante da coordenação permanecer inalterado, podem ocorrer disparos indevidos ou estresse acelerado. Por isso, problemas recorrentes em sistemas BESS devem ser investigados em todo o caminho de potência, e não apenas no interior do gabinete da bateria.
Quando os sinais de alerta se repetem no mesmo local, o sistema já está fornecendo um mapa de onde se encontra o ponto fraco. Tratar os alarmes como eventos isolados desperdiça esse mapa. A operação estável geralmente é restabelecida quando o comportamento térmico, a condição do isolamento, a integridade das conexões e a coordenação do controle são verificados como uma única cadeia, e não como quatro tópicos separados.
