Défaillances des systèmes de stockage d’énergie par batterie BESS : causes courantes et signes avant-coureurs

De nombreux incidents dans les systèmes de stockage d’énergie par batteries BESS commencent par de petites anomalies qu’il est facile de minimiser : une armoire qui fonctionne à une température inhabituelle l’après-midi, un rack dont l’équilibrage de tension dérive après la charge, un disjoncteur qui ne déclenche que pendant les périodes de forte rampe, ou un compartiment de transformateur qui dégage une odeur plus forte sous charge. Attendre un arrêt brutal transforme généralement un défaut maîtrisable en dommages aux cellules, en contraintes sur l’isolation ou en pannes plus étendues des équipements auxiliaires. En pratique, il est préférable de considérer les irrégularités thermiques, électriques et de communication mineures comme des signaux liés plutôt que comme des problèmes isolés.

La chaleur est souvent le premier problème visible, mais elle en constitue rarement à elle seule la cause profonde. Dans un système de stockage d’énergie par batteries BESS, la surchauffe peut provenir d’un flux d’air obstrué, d’une défaillance de ventilateur, d’une accumulation de poussière sur les échangeurs thermiques, de connexions de barres omnibus desserrées, d’un mauvais sertissage des câbles, d’un déséquilibre des cellules, de cycles répétés à fort courant ou de conditions ambiantes situées hors de la plage de conception initiale. Un rack peut sembler stable à faible charge tout en développant un point chaud dangereux pendant une charge ou une décharge rapide. C’est pourquoi les valeurs de température du BMS doivent être comparées à des relevés infrarouges effectués sur les bornes, les contacts de disjoncteurs, les porte-fusibles, les cosses de câbles et les connexions du transformateur, au lieu d’être acceptées telles quelles.

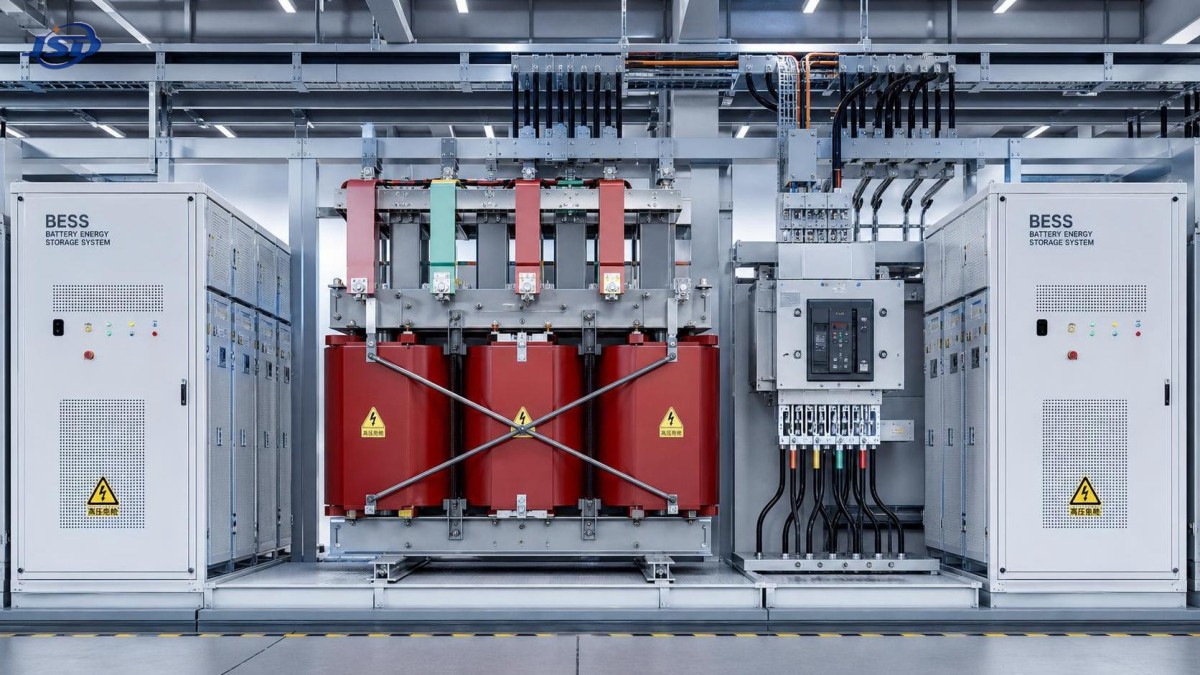

Une erreur d’appréciation courante consiste à se concentrer uniquement sur l’armoire de batteries en négligeant les interfaces en amont et en aval. Si une section moyenne tension utilise un équipement sec tel qu’un transformateur de distribution triphasé sec moulé en résine 35 kV, une surchauffe anormale, des contraintes harmoniques ou une résistance de connexion de ce côté peuvent modifier le comportement de charge et générer des symptômes qui semblent liés aux batteries. Une alarme répétée de surintensité CC ou de réduction de puissance du PCS peut provenir d’une instabilité côté réseau, d’une mauvaise continuité de mise à la terre ou d’une dérive de la coordination des commandes, plutôt que des cellules elles-mêmes.

Lorsque les alarmes de température ne racontent pas toute l’histoire

Une alarme de température croissante n’a de signification qu’après avoir mis en relation son emplacement et son moment d’apparition avec l’état de fonctionnement. Si le même module chauffe en veille, il faut rechercher une perte parasite, un circuit d’équilibrage défectueux ou un problème de capteur avant de supposer un véritable risque d’emballement thermique. Si l’élévation se produit uniquement en fin de charge, il faut examiner la surtension de certaines cellules, une résistance interne irrégulière ou une réponse du système de refroidissement en retard par rapport au profil de charge. Lorsque la température de l’armoire reste normale mais qu’une seule borne est nettement plus chaude que les éléments métalliques environnants, le problème provient généralement d’une résistance de contact, d’un film d’oxyde, d’un couple de serrage insuffisant ou d’un relâchement mécanique après des cycles thermiques.

Les odeurs sont importantes. Une forte odeur de résine, une odeur d’isolant chauffé ou une légère odeur rappelant l’électrolyte ne doivent jamais être considérées comme « normales en charge ». Les composants en résine moulée, l’isolation des câbles et les boîtiers de connecteurs vieillissent chacun différemment sous l’effet des contraintes thermiques. Une odeur localisée près d’un point de traversée ou d’un coude de câble peut indiquer un rayon de courbure excessif lors de l’installation, une abrasion de la gaine pendant le transport ou des vibrations prolongées contre les bords de l’enceinte. Dans les environnements côtiers ou chimiquement agressifs, les dépôts présents sur les surfaces conductrices peuvent également accroître les courants de fuite superficiels et l’échauffement localisé.

L’inspection thermique est particulièrement utile lorsqu’elle est réalisée sous des niveaux de charge reproductibles, plutôt qu’après le déclenchement du système. La comparaison entre le démarrage matinal, une charge stable à midi et les conditions de température élevée en fin de cycle permet souvent de déterminer si le problème vient de la capacité de refroidissement, de la résistance électrique ou de la stratégie de commande. Une seule image thermique statique, sans contexte de fonctionnement, peut être trompeuse.

La défaillance de l’isolation apparaît rarement sans avertissement

Les problèmes d’isolation dans les installations BESS ne se limitent pas aux cellules de batteries. Ils peuvent se développer dans les câbles CC, les faisceaux de communication, les circuits auxiliaires CA, les supports de barres omnibus, les bobinages du transformateur et les interfaces de terminaison. Les premiers signes comprennent des alarmes intermittentes du dispositif de surveillance de l’isolation, des déclenchements intempestifs par temps humide, des traces de condensation à l’intérieur des armoires, des marques de cheminement sur les surfaces de support ou une baisse progressive de la résistance d’isolement après des travaux de maintenance.

La pénétration d’humidité constitue un déclencheur récurrent, en particulier lorsque les portes des enceintes sont fréquemment ouvertes, que les presse-étoupes sont mal étanchéifiés ou que les variations de température font entrer de l’air humide dans les compartiments. La condensation peut d’abord se former sur les surfaces métalliques plus froides, puis migrer vers les pièces isolantes. La poussière mélangée à l’humidité est plus dangereuse que l’une ou l’autre séparément, car elle crée un film conducteur qui peut ne pas provoquer immédiatement un contournement électrique, mais éroder lentement les marges diélectriques. Lorsque le nettoyage a été effectué avec des solvants inadaptés ou une pression excessive, des résidus peuvent rester dans les interstices autour des bornes et des blocs de capteurs, créant ultérieurement un défaut difficile à relier à l’intervention.

Les essais d’isolation doivent également être interprétés avec prudence. Une mesure faible après l’arrêt ne signifie pas toujours une défaillance du matériau ; certains circuits nécessitent un délai pour la décharge capacitive et l’équilibrage de l’humidité avant la mesure. Parallèlement, une valeur « conforme » obtenue par temps sec ne doit pas mettre fin à l’analyse si les alarmes apparaissent régulièrement sous la pluie, dans le brouillard ou lors du refroidissement nocturne. Le comportement de la tendance est plus important qu’une valeur isolée.

Les défauts de connexion se cachent souvent derrière les alarmes logicielles

Des connexions desserrées ou dégradées peuvent imiter des défauts du BMS, du PCS ou de l’EMS, car des signaux de tension et de courant instables se propagent dans le système de commande. Une liaison CC légèrement desserrée peut provoquer des baisses transitoires de tension, des réinitialisations de communication ou des alarmes d’anomalie de contacteur. La corrosion sur les bornes basse tension peut interrompre le retour des capteurs juste assez longtemps pour générer de fausses alertes de température élevée, de défaillance de ventilateur ou de défaut d’isolement. Si les alarmes passent d’un sous-système à un autre sans lien apparent, l’analyse doit inclure les terminaisons physiques avant de remplacer des cartes ou de mettre à jour le firmware.

Les relevés de couple de serrage ne sont utiles que si l’état de la jonction n’a pas changé depuis l’installation. Les conducteurs en aluminium, les jonctions de métaux différents, les dilatations thermiques répétées et les vibrations provenant des équipements voisins peuvent modifier la pression de contact au fil du temps. Un film de peinture sous une cosse de terre, une compression incomplète du sertissage ou un empilement de rondelles dans le mauvais ordre peuvent rester dissimulés jusqu’à l’augmentation du courant. Sur les racks de batteries, les connecteurs intermodules méritent la même attention que les connexions principales des barres omnibus, car de petites hausses de résistance peuvent fausser l’équilibrage des modules et entraîner des limitations chroniques de fonctionnement.

Un autre problème sur le terrain est lié au transport et au levage. Des armoires qui semblent intactes peuvent néanmoins présenter des supports déplacés, des bornes sollicitées ou des dommages capillaires sur les isolateurs de support si les chocs n’ont pas été correctement maîtrisés. Quelques semaines plus tard, le premier symptôme peut être une alarme intermittente lors des manœuvres, plutôt qu’un défaut mécanique visible.

Les anomalies de commande sont souvent des problèmes de coordination

Toute anomalie de commande n’est pas nécessairement due à un contrôleur défaillant. Dans de nombreux systèmes, les difficultés commencent par des horodatages incohérents, une qualité de communication instable, des modifications de paramètres non vérifiées, un comportement de firmware différent entre les sous-systèmes ou une séquence de redémarrage laissant un appareil fonctionner avec des limites obsolètes. Un système de stockage d’énergie par batteries BESS peut continuer à fonctionner en mode dégradé tout en signalant de manière répétée des défauts PCS, une dérive du SOC ou un refus de suivre la consigne, alors que le problème sous-jacent est une mauvaise synchronisation entre la couche de gestion des batteries et les commandes de conversion de puissance.

Observez les tendances : les alarmes qui apparaissent après une modification de paramètres à distance, uniquement lors du passage de la charge à la décharge ou uniquement après des perturbations côté réseau électrique orientent généralement vers un problème de coordination des commandes. Si les contacteurs se ferment dans le bon ordre mais que la précharge échoue toujours, il faut vérifier l’état de la résistance, la temporisation des commandes, la latence du retour d’information et l’échelle de mesure avant de supposer que le contacteur lui-même est défectueux. Si le SOC augmente soudainement après le rétablissement de la communication, comparez l’actualisation des données au niveau des racks et l’étalonnage des capteurs de courant. Un graphique de la salle de commande peut afficher un événement logiciel, mais le déclencheur peut néanmoins être un shunt dont la valeur dérive, un câble de signal bruité ou un problème de référence de mise à la terre.

La mise à la terre mérite davantage d’attention qu’elle n’en reçoit souvent. Une différence de potentiel de terre entre les armoires, les sections d’onduleurs, les locaux des transformateurs et les équipements de surveillance peut provoquer une instabilité des communications, des valeurs de capteurs erratiques et des actions de protection inexpliquées. Ce risque augmente après des travaux d’extension, un réacheminement des câbles ou le remplacement de composants métalliques par des pièces revêtues qui interrompent la continuité d’équipotentialité.

Les symptômes des batteries doivent être traités rapidement

L’incohérence de tension entre les cellules est l’un des signes avant-coureurs les plus clairs, mais elle doit être évaluée en fonction de l’état de fonctionnement et de la température. Un faible écart au repos peut devenir plus important en fin de charge ou lors des pointes de décharge. Si un module atteint régulièrement les limites avant le reste de la chaîne, il faut aller au-delà de la logique d’équilibrage. Une hausse de la résistance interne, la résistance des connecteurs, un décalage de capteur ou des conditions thermiques inégales peuvent tous produire ce schéma. Remplacer un module suspect sans vérifier le circuit électrique environnant peut déplacer le symptôme au lieu de le supprimer.

Une autodécharge inhabituelle, des périodes d’égalisation plus longues et des alarmes récurrentes de surtension ou de sous-tension au même endroit suggèrent souvent une dégradation progressive des cellules. Les indices mécaniques sont également importants : légère déformation d’un panneau, résidus au niveau d’un évent, éléments de fixation décolorés, modification des joints autour des bords des modules ou porte d’armoire qui ne se ferme plus uniformément après des cycles de chauffage. Aucun de ces signes ne prouve à lui seul une défaillance imminente, mais leur combinaison justifie une inspection approfondie et des limites d’exploitation plus strictes jusqu’à ce que la cause soit clairement établie.

Points d’inspection pratiques lors de la recherche de défauts

La séquence est importante lors du dépannage. Commencez par l’enregistrement des événements et identifiez ce qui s’est produit immédiatement avant la première alarme, plutôt que de vous limiter aux alarmes accumulées ensuite. Comparez ensuite les enregistrements numériques aux indices physiques. Une démarche utile consiste à vérifier les conditions environnementales, à inspecter la ventilation et l’état des filtres, à examiner le serrage mécanique des jonctions à fort courant, à analyser le comportement de l’isolation, puis seulement à passer au remplacement des cartes ou à la correction des paramètres. Cette méthode réduit le risque de résoudre l’alarme visible tout en laissant le défaut initial actif.

• Observez si le défaut suit la charge, la température ambiante, l’humidité ou l’état de commutation. Un défaut qui apparaît uniquement pendant les périodes de transition indique généralement des problèmes de temporisation, de précharge ou de connexion plutôt qu’une surcharge continue.
• Inspectez les entrées de câbles, l’étanchéité des presse-étoupes, les chemins d’écoulement et les joints des portes des enceintes. Les traces d’eau, les lignes de poussière ou les auréoles de corrosion révèlent souvent mieux une pénétration prolongée que les données en temps réel.
• Utilisez l’imagerie thermique sur les barres omnibus, les bases de fusibles, les bornes de disjoncteurs, les terminaisons de transformateurs et les points de mise à la terre, sous un courant de fonctionnement comparable. L’écart de température relatif entre des points similaires est généralement plus instructif qu’une seule valeur absolue.
• Examinez l’historique de maintenance pour repérer les travaux récents sur le couple de serrage, les modifications de firmware, le remplacement de capteurs, le transport, le déplacement ou le nettoyage. De nombreux défauts récurrents commencent peu après une intervention pourtant bien intentionnée.

Certaines défaillances sont créées par l’incompatibilité entre des composants individuellement en bon état. L’impédance du transformateur, les réglages de l’onduleur, la longueur des câbles, les pratiques de mise à la terre et les seuils de protection doivent fonctionner ensemble. Si une section est modifiée sans réajuster le reste de la coordination, des déclenchements intempestifs ou une accélération des contraintes peuvent apparaître. C’est pourquoi les problèmes BESS récurrents doivent être étudiés sur l’ensemble du chemin de puissance, et pas uniquement à l’intérieur de l’enceinte des batteries.

Lorsque les signes avant-coureurs se répètent au même endroit, le système fournit déjà une indication de l’emplacement du point faible. Traiter les alarmes comme des événements isolés revient à négliger cette indication. Le fonctionnement stable est généralement rétabli lorsque le comportement thermique, l’état de l’isolation, l’intégrité des connexions et la coordination des commandes sont vérifiés comme une seule chaîne plutôt que comme quatre sujets distincts.
