Когда использовать трансформатор в наземном шкафном исполнении в коммерческих и коммунальных распределительных сетях

Выбор подходящего распределительного трансформатора редко является лишь технической деталью. В коммерческих проектах и проектах коммунальной энергетики он влияет на планировку площадки, общественную безопасность, скорость монтажа, доступ для технического обслуживания и долгосрочные эксплуатационные затраты. Трансформатор в защитном кожухе для установки на фундаменте часто выбирают благодаря его компактной и защищённой конструкции, позволяющей понижать напряжение рядом с нагрузкой, особенно там, где применение воздушного оборудования нежелательно или непрактично. Однако это решение подходит не для каждого проекта.

Чтобы понять, когда такое оборудование действительно целесообразно, необходимо выйти за рамки его базового определения. Обычно главный вопрос заключается в том, оправдывают ли условия площадки, профиль нагрузки и схема сети установку наземного трансформатора в закрытом исполнении вместо трансформатора на опоре, трансформаторной комнаты внутри здания или другого варианта распределения электроэнергии.

Чем трансформатор в защитном кожухе для установки на фундаменте отличается на практике

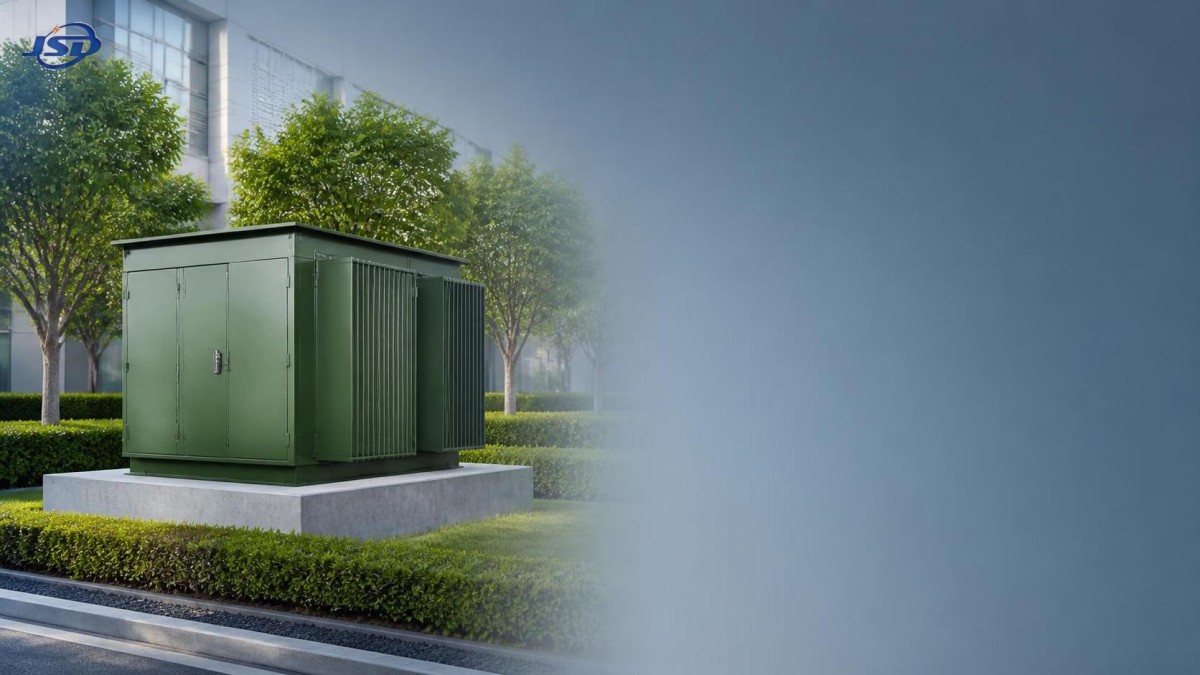

Трансформатор в защитном кожухе для установки на фундаменте представляет собой распределительный трансформатор наземной установки, размещённый в запираемом стальном корпусе; обычно он используется в системах подземного распределения электроэнергии. Он спроектирован таким образом, чтобы токоведущие части не были открыто доступны, благодаря чему подходит для зон общего доступа, плотной застройки и проектов, где внешний вид и безопасность имеют не меньшее значение, чем электрические характеристики.

С практической точки зрения его функция проста: электроэнергия среднего напряжения поступает по подземным кабелям, трансформатор понижает напряжение, а электроэнергия низкого напряжения подаётся в распределительную сеть конечного потребления. Привлекательность такого решения заключается не только в преобразовании напряжения, но и в том, как оно вписывается в современное планирование инфраструктуры.

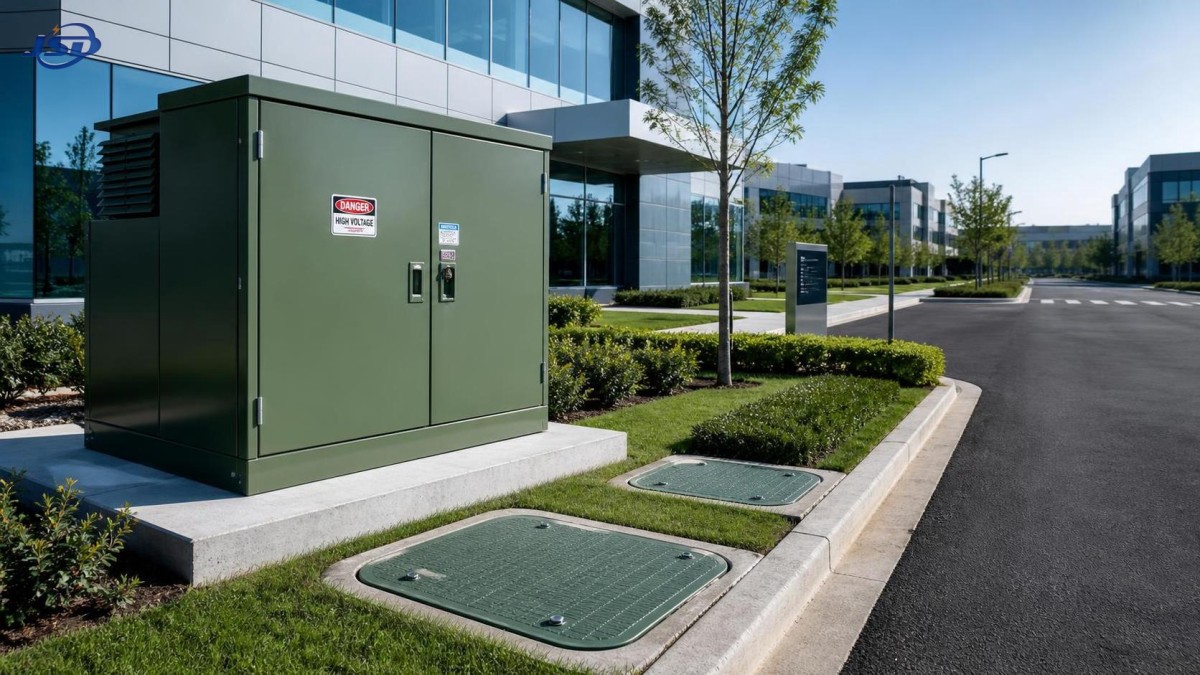

По сравнению с решениями на опорах, трансформаторы в защитном кожухе для установки на фундаменте обычно легче интегрировать в городскую среду, на территории коммерческих комплексов, в жилые районы, на объектах рядом с центрами обработки данных и в зонах общественной инфраструктуры. По сравнению с трансформаторными комнатами внутри зданий они могут сократить требования к внутренней площади здания и упростить некоторые решения по гражданскому строительству, хотя защита площадки и планирование доступа по-прежнему имеют важное значение.

Когда это обычно является правильным выбором

Наиболее распространённый вариант применения — подземное распределение электроэнергии. После того как в проекте принято решение использовать подземную прокладку кабелей среднего напряжения, аргументы в пользу оборудования в защитном кожухе для установки на фундаменте становятся значительно весомее. Особенно это актуально для городских районов, торговых парков, офисных комплексов, больниц, школ, аэропортов и многофункциональных объектов, где воздушные линии ограничены требованиями планировки, эстетическими соображениями, ограничениями полосы отвода или требованиями безопасности.

Энергоснабжающие организации также используют такие трансформаторы в жилых районах и при установке вдоль дорог, где предпочтительна компактная, защищённая от несанкционированного доступа и атмосферостойкая конструкция. В таких условиях оборудование способствует более организованной компоновке сети и снижает зависимость от опор в перегруженных или визуально чувствительных зонах.

Коммерческие объекты и предприятия лёгкой промышленности часто получают преимущества, когда нагрузки распределены по территории комплекса, а не сосредоточены в одном здании. Установка трансформаторов ближе к точкам потребления может повысить эффективность использования кабелей на стороне низкого напряжения и упростить расширение, если развитие объекта предусмотрено поэтапно.

Ещё одна важная область применения — инфраструктура с высокой общественной видимостью. Муниципальные проекты, транспортные объекты, туристические зоны и территории учреждений часто отдают предпочтение закрытому наземному оборудованию, поскольку оно лучше соответствует требованиям безопасности и городского дизайна.

Почему коммерческие проекты часто отдают ему предпочтение

Для коммерческих застройщиков привлекательность обычно определяется сочетанием эффективного использования площади, внешнего вида и контроля рисков. Трансформатор в защитном кожухе для установки на фундаменте устраняет необходимость в заметных воздушных конструкциях и может снизить потребность во внутренней площади, выделяемой под электротехнические помещения. В зданиях высокой стоимости высвобождение внутреннего пространства имеет реальную проектную и экономическую ценность.

Он также помогает в проектах, где заинтересованные стороны обеспокоены возможным контактом населения с электрооборудованием. Запираемый шкаф обеспечивает более контролируемый доступ по сравнению с открыто расположенным наружным оборудованием, поэтому такие трансформаторы часто применяются в торговых центрах, бизнес-парках и объектах, доступных для широкой публики.

Тем не менее коммерческая целесообразность наиболее очевидна, когда общая схема распределения электроэнергии поддерживает такое решение. Если на площадке уже предусмотрена значительная протяжённость подземных кабелей, несколько точек подключения или озеленённые зоны размещения инженерных сетей, трансформатор естественным образом вписывается в проект. Если же объект небольшой, удалённый или ориентирован прежде всего на минимизацию затрат и имеет простой доступ к воздушной сети, вариант с установкой на фундаменте может оказаться не самым экономичным.

Почему энергоснабжающие организации используют его в одних сетях, но не в других

С точки зрения энергоснабжающей организации выбор редко определяется только одним трансформатором. Учитываются архитектура сети, стратегия восстановления электроснабжения, землепользование, последствия отключений и методы технического обслуживания. Трансформаторы в защитном кожухе широко применяются в подземных распределительных сетях жилых районов и городских фидерных системах, поскольку соответствуют физическим и эксплуатационным особенностям таких сетей.

В сельских воздушных сетях они не всегда являются предпочтительным решением: трансформаторы на опорах могут оставаться более практичными и менее затратными. В малонаселённых районах преимущества закрытой конструкции, эстетики и совместимости с подземной сетью могут не оправдывать затраты на строительные работы и кабели.

Энергоснабжающие организации также учитывают локализацию повреждений, схемы коммутации и непрерывность электроснабжения. В сетях с кольцевым питанием или в секционированных подземных сетях конструкции с установкой на фундаменте могут обеспечивать организованное подключение кабелей и защищённый доступ. При высоких требованиях к надёжности сети такая интеграция может иметь не меньшее значение, чем сам трансформатор.

Условия площадки, которые существенно влияют на решение

При сравнении на ранних этапах слишком большое внимание часто уделяется номинальной мощности и недостаточное — самой площадке. На практике именно условия размещения нередко определяют, подходит ли трансформатор в защитном кожухе для установки на фундаменте.

Первый фактор — пространство, однако понятие «достаточно места» не означает лишь наличие площади для установки шкафа. Необходимо также предусмотреть зазоры для эксплуатации и обслуживания, радиус изгиба кабелей, вентиляцию и безопасный доступ. Тесный угол рядом с движением транспорта, стоком воды или будущей строительной зоной может создать долгосрочные проблемы, даже если установка технически помещается.

Риск затопления — ещё одна важная проблема. Наземное оборудование на низко расположенных или плохо дренируемых участках требует тщательного планирования строительной части. Местные нормы, практики энергоснабжающих организаций и стандарты проектных рисков могут предусматривать приподнятые основания или специальные меры по управлению водными потоками. Эти требования различаются в зависимости от региона и должны проверяться отдельно для каждого проекта.

Важную роль играет и окружающая среда. Коррозия в прибрежных районах, промышленные загрязнения, пыль, высокая температура и воздействие солнечного излучения могут влиять на срок службы корпуса и тепловые характеристики. Поэтому некоторые покупатели сравнивают наружные трансформаторы в защитном кожухе с масляным заполнением с альтернативами, предназначенными для более контролируемых условий эксплуатации.

В проектах, где противопожарная стратегия внутри здания, интеграция в здание или экологические требования влияют на выбор оборудования, могут рассматриваться другие типы трансформаторов. Например, на отдельных подстанциях, в промышленных зданиях или в точках подключения возобновляемых источников энергии может рассматриваться сухой вариант, такой как трёхфазный сухой распределительный трансформатор с литой изоляцией 35kV, если требования к конструкции корпуса, условиям установки и огнестойкости отличаются от требований к типовой наружной установке в защитном кожухе.

Когда трансформаторы в защитном кожухе для установки на фундаменте могут не подойти

Несмотря на широкое применение, они не являются автоматически лучшим решением для каждого коммерческого проекта или проекта распределения электроэнергии коммунальной сети.

Если распределительная сеть преимущественно воздушная и обслуживает рассредоточенные нагрузки, трансформаторы на опорах могут оставаться более экономичными и простыми в установке. Если площадка подвержена серьёзному риску затопления или на ней отсутствует защищённая зона для наружного оборудования, более подходящими могут оказаться трансформаторные комнаты внутри здания или приподнятые варианты установки.

Проблемы могут возникнуть и в проектах с крайне ограниченным доступом для обслуживания. Трансформатор, который легко разместить на этапе строительства, может стать труднодоступным для технического обслуживания после того, как его окружат элементы благоустройства, ограждения, парковка или новые пристройки. Это распространённая ошибка планирования в коммерческой застройке.

Также встречаются случаи, когда заинтересованные стороны считают, что трансформаторы в защитном кожухе по своей природе требуют «минимального обслуживания» и поэтому подходят для любого объекта без постоянного присутствия персонала. Такое представление слишком упрощённо. Они по-прежнему требуют осмотров, управления активами и координации защит в составе общей системы. Защита корпуса повышает эксплуатационную безопасность, но не отменяет обязанность по техническому обслуживанию.

Распространённые заблуждения на этапе предварительного изучения

Одно из распространённых заблуждений — рассматривать трансформаторы в защитном кожухе как универсальную модернизацию оборудования на опорах. На самом деле они лучше подходят только тогда, когда способ распределения электроэнергии, характер землепользования и приоритеты проекта соответствуют такому решению.

Другое заблуждение заключается в том, что бизнес-эффективность определяется закупочной ценой трансформатора. Для специалистов по коммерческому и коммунальному планированию более важным является сравнение стоимости смонтированной системы и её показателей на протяжении жизненного цикла. На экономику влияют работы по прокладке подземных кабелей, строительные основания, ограждения площадки, схемы коммутации и доступ для обслуживания.

Также часто смешивают понятия «более безопасный» и «полностью безопасный». Закрытая конструкция трансформаторов в защитном кожухе повышает уровень защиты, однако безопасная эксплуатация по-прежнему зависит от соответствия монтажа требованиям, заземления, качества оконцевания кабелей, контроля доступа и местных эксплуатационных процедур.

Ещё одна ошибка — игнорирование стандартов и требований конкретной энергоснабжающей организации. Технические условия различаются в зависимости от страны, класса напряжения, типа изоляции, уровня токов короткого замыкания и особенностей сети. Покупателям, осуществляющим международные закупки, следует подтверждать применимые стандарты, требования к испытаниям и условия одобрения у обслуживающей энергоснабжающей организации или местного инженерного органа. Точные требования могут отличаться и должны рассматриваться как специфичные для конкретного проекта, а не приниматься по умолчанию.

Как оценить пригодность на этапе изучения проекта

Читателям, находящимся на этапе сбора информации, лучше всего оценивать трансформатор в защитном кожухе с помощью нескольких практических вопросов.

Основан ли проект на подземном распределении электроэнергии или этот вопрос ещё не решён? Если подземное электроснабжение вероятно, аргументы в пользу такого решения становятся сильнее.

Будет ли оборудование установлено в зоне общего доступа, на площадке с ограниченным пространством или в среде с контролируемыми визуальными требованиями? Если да, закрытое наземное исполнение может хорошо соответствовать требованиям планировки и безопасности.

Есть ли на площадке устойчивое и доступное открытое пространство с приемлемым дренажом, необходимыми зазорами и возможностью технического обслуживания? Если нет, другой подход может быть более надёжным на протяжении всего срока службы оборудования.

Ожидается ли поэтапный рост нагрузки? Распределённое развитие площадки может сделать локальное преобразование напряжения с помощью наземных трансформаторов более привлекательным, особенно если дальнейшее расширение проще выполнять снаружи, чем внутри завершённого здания.

Существуют ли местные стандарты энергоснабжающей организации или правила электроснабжения со стороны заказчика, влияющие на допустимые типы оборудования? Этот момент часто недооценивают, особенно при экспортно ориентированных закупках и развитии международных проектов.

После получения ответов на эти вопросы выбор трансформатора обычно становится более ясным. Решение заключается не столько в том, является ли технология установки на фундаменте «хорошей» в целом, сколько в том, соответствует ли она физической, эксплуатационной и нормативной логике проекта.

Что будет иметь наибольшее значение в дальнейшем

Трансформаторы в защитном кожухе для установки на фундаменте, вероятно, сохранят важное значение по мере того, как распределительные системы будут становиться более городскими, более ограниченными по доступному пространству и более тесно интегрированными с коммерческой застройкой, инфраструктурой электромобилей и децентрализованными энергетическими объектами. Их актуальность возрастает там, где расширяются подземные сети и где защита оборудования, визуальное воздействие и эффективность использования площадки входят в проектные требования.

Одновременно решения по выбору оборудования всё больше зависят от конкретного контекста. Покупатели и проектировщики сравнивают трансформаторы уже не только по мощности и напряжению. Они оценивают устойчивость, условия установки, практичность обслуживания и нормативные риски. В некоторых случаях в обсуждение входят смежные технологии, включая сухие конструкции, такие как трёхфазный сухой распределительный трансформатор с литой изоляцией 35kV, если особенности площадки или стратегия безопасности меняют предпочтительную модель установки.

Для тех, кто пытается понять, когда следует использовать трансформатор в защитном кожухе для установки на фундаменте, наиболее ясный ответ таков: используйте его, когда распределительная система является подземной или расположена в зоне общего доступа, когда открытое пространство можно надлежащим образом организовать и когда проект получает преимущества от компактного закрытого решения наземной установки. Не следует считать его вариантом по умолчанию. В распределении электроэнергии правильным является тот трансформатор, который одновременно соответствует сети, площадке и реальным условиям эксплуатации.
