Quand utiliser un transformateur sur socle dans la distribution commerciale et publique

Choisir le bon transformateur de distribution est rarement un simple détail technique. Dans les projets commerciaux et les projets de réseaux électriques, ce choix a une incidence sur l'aménagement du site, la sécurité du public, la rapidité d'installation, l'accès pour la maintenance et les coûts d'exploitation à long terme. Un transformateur sur socle est souvent sélectionné parce qu'il permet d'abaisser la tension à proximité de la charge de manière compacte et protégée, notamment lorsque les équipements aériens sont indésirables ou impraticables. Toutefois, il ne constitue pas la meilleure solution pour tous les projets.

Pour comprendre dans quels cas cet équipement est pertinent, il faut aller au-delà de sa définition de base. La véritable question consiste généralement à déterminer si les conditions du site, le profil de charge et la conception du réseau justifient l'utilisation d'un transformateur au sol placé dans une enveloppe, plutôt que d'un appareil monté sur poteau, d'un local de transformateurs intérieur ou d'une autre configuration de distribution.

Qu'est-ce qui distingue concrètement un transformateur sur socle ?

Un transformateur sur socle est un transformateur de distribution installé au sol et logé dans une enveloppe en acier verrouillable, généralement utilisé dans les réseaux de distribution souterrains. Il est conçu de manière à ce que les parties sous tension ne soient pas directement exposées, ce qui le rend adapté aux zones accessibles au public, aux environnements densément construits et aux projets où l'esthétique et la sécurité sont aussi importantes que les performances électriques.

Concrètement, son rôle est simple : l'électricité moyenne tension arrive par des câbles souterrains, le transformateur abaisse la tension, puis l'électricité basse tension est acheminée vers le réseau de distribution destiné à l'utilisation finale. Son intérêt ne réside pas uniquement dans la conversion de tension, mais aussi dans sa capacité à s'intégrer à la planification des infrastructures modernes.

Par rapport aux solutions montées sur poteau, les transformateurs sur socle sont généralement plus faciles à intégrer aux paysages urbains, aux campus commerciaux, aux lotissements résidentiels, aux installations à proximité des centres de données et aux zones d'infrastructures publiques. Comparés aux locaux de transformateurs intérieurs, ils peuvent réduire les besoins en espace dans les bâtiments et simplifier certaines décisions de génie civil, même si la protection du site et la planification des accès restent essentielles.

Dans quels cas constitue-t-il généralement le bon choix ?

Le cas d'utilisation le plus courant est la distribution souterraine. Dès qu'un projet adopte un acheminement des câbles moyenne tension en souterrain, les arguments en faveur d'un équipement sur socle deviennent beaucoup plus solides. Cela est particulièrement vrai dans les quartiers urbains, les parcs commerciaux, les complexes de bureaux, les hôpitaux, les écoles, les aéroports et les projets à usage mixte, où les lignes aériennes sont limitées par les règles d'urbanisme, les considérations esthétiques, les contraintes d'emprise ou les exigences de sécurité.

Les réseaux de distribution des services publics utilisent également des transformateurs sur socle dans les quartiers et les installations en bord de route lorsqu'une conception compacte, résistante aux actes de malveillance et protégée contre les intempéries est privilégiée. Dans ces environnements, l'équipement contribue à une configuration de réseau plus ordonnée et réduit la dépendance aux poteaux dans les zones encombrées ou sensibles sur le plan visuel.

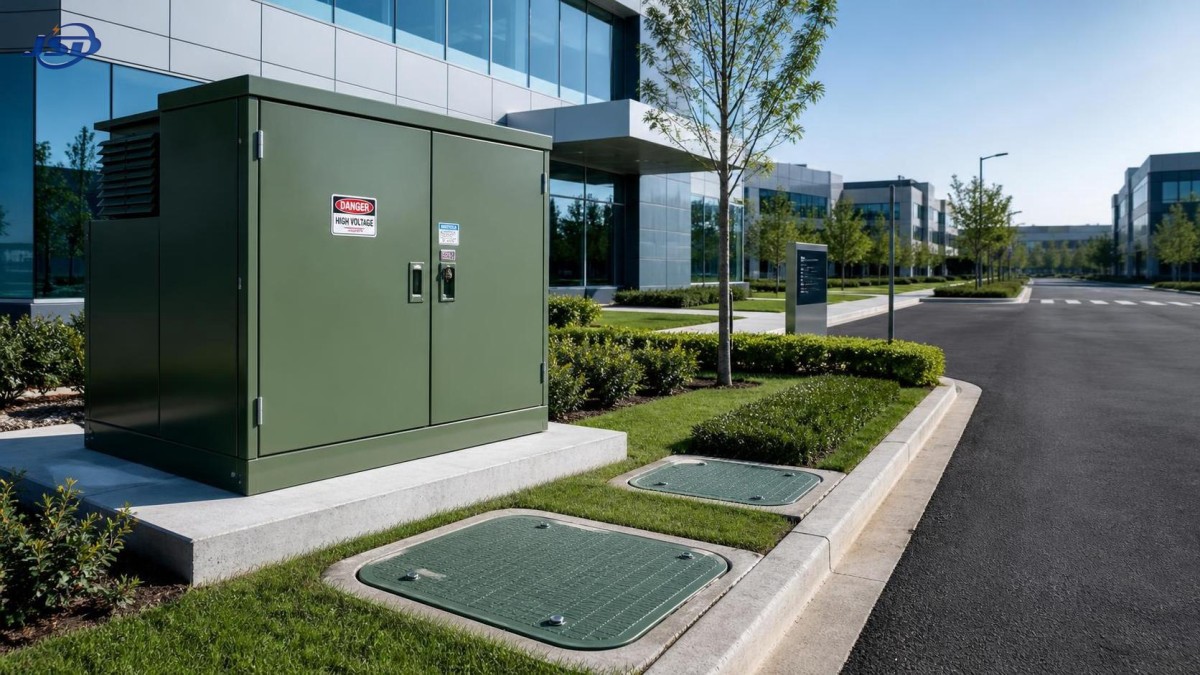

Les sites commerciaux et les sites industriels légers en tirent souvent avantage lorsque les charges sont réparties sur un campus au lieu d'être concentrées dans un seul bâtiment. Installer les transformateurs plus près des points d'utilisation peut améliorer l'économie du câblage côté basse tension et faciliter les extensions lorsque le développement du site est prévu par phases.

Les infrastructures très visibles du public constituent une autre application importante. Les projets municipaux, les installations de transport, les zones touristiques et les campus institutionnels privilégient souvent les équipements fermés installés au sol, car ils répondent mieux aux exigences de gestion de la sécurité et de conception urbaine.

Pourquoi les projets commerciaux le privilégient-ils souvent ?

Pour les promoteurs commerciaux, son attrait réside généralement dans la combinaison de l'efficacité d'occupation au sol, de l'apparence et de la maîtrise des risques. Un transformateur sur socle élimine le besoin de structures aériennes visibles et peut réduire la pression exercée sur l'espace réservé aux locaux électriques intérieurs. Dans les bâtiments de grande valeur, la libération d'espace intérieur présente une réelle valeur en matière de conception et d'économie.

Il est également utile lorsque les parties prenantes du projet sont sensibles aux interactions du public avec les équipements électriques. La conception en armoire verrouillable offre une interface plus contrôlée que les équipements extérieurs exposés, ce qui explique notamment sa présence fréquente dans les centres commerciaux, les parcs d'activités et les propriétés ouvertes au public.

Cela dit, l'intérêt commercial est maximal lorsque la conception globale de la distribution le permet. Si un site nécessite déjà un important câblage souterrain, plusieurs points de raccordement ou des zones techniques paysagées, le transformateur s'intègre naturellement. Si le projet est de petite taille, éloigné ou axé sur la réduction des coûts, avec un accès aérien simple, une solution sur socle peut ne pas être la décision la plus économique.

Pourquoi les services publics l'utilisent-ils dans certains réseaux et pas dans d'autres ?

Du point de vue d'un service public, le choix ne porte que rarement sur un seul transformateur. Il concerne l'architecture du réseau, la stratégie de rétablissement du service, l'utilisation des terrains, l'exposition aux pannes et les pratiques de maintenance. Les transformateurs sur socle sont largement utilisés dans les réseaux souterrains de distribution résidentielle et dans les systèmes urbains d'alimentation, car ils correspondent aux caractéristiques physiques et opérationnelles de ces réseaux.

Ils sont moins systématiquement privilégiés dans les réseaux ruraux aériens, où les transformateurs montés sur poteau peuvent rester plus pratiques et moins coûteux. Dans les zones à faible densité de population, les avantages liés à l'esthétique de l'enveloppe et à la compatibilité avec les réseaux souterrains peuvent ne pas justifier les travaux de génie civil et le coût des câbles nécessaires.

Les services publics prennent également en compte l'isolement des défauts, les configurations de coupure et la continuité du service. Dans les systèmes alimentés en boucle ou les réseaux souterrains sectorisés, les conceptions sur socle peuvent faciliter l'organisation des terminaisons de câbles et l'accès protégé. Lorsque les objectifs de fiabilité du réseau sont élevés, cette intégration peut être aussi importante que le transformateur lui-même.

Conditions du site qui influencent fortement la décision

De nombreuses comparaisons préliminaires accordent trop d'importance à la puissance nominale et pas assez au site. En réalité, les conditions d'implantation déterminent souvent si un transformateur sur socle est approprié.

L'espace est le premier facteur, mais « espace disponible » ne signifie pas simplement une surface au sol suffisante pour l'armoire. L'installation nécessite également des dégagements pour l'exploitation et la maintenance, un rayon de courbure suffisant pour les câbles, une ventilation et un accès sécurisé. Un emplacement exigu à proximité de la circulation des véhicules, du ruissellement des eaux ou de futurs travaux de construction peut créer des problèmes à long terme, même si l'appareil y trouve techniquement sa place.

Le risque d'inondation constitue un autre enjeu majeur. Les équipements installés au sol dans les zones basses ou mal drainées nécessitent une planification minutieuse du génie civil. Les réglementations locales, les pratiques des services publics et les normes de gestion des risques du projet peuvent exiger des socles surélevés ou des mesures spécifiques de gestion de l'eau. Ces exigences varient selon les régions et doivent être vérifiées projet par projet.

L'environnement ambiant est également important. La corrosion côtière, la pollution industrielle, la poussière, la chaleur et l'exposition solaire peuvent affecter la durée de vie de l'enveloppe et les performances thermiques. C'est l'une des raisons pour lesquelles certains acheteurs comparent les conceptions extérieures sur socle à huile avec des solutions destinées à des environnements plus contrôlés.

Dans les projets où la stratégie de protection contre l'incendie à l'intérieur des bâtiments, l'intégration au bâtiment ou la sensibilité environnementale modifie le choix de l'équipement, d'autres formats de transformateurs peuvent être envisagés. Par exemple, dans certains postes électriques, bâtiments industriels ou points d'interface avec les énergies renouvelables, une solution sèche telle que le transformateur de distribution triphasé sec moulé en résine 35kV peut être étudiée lorsque le type d'enveloppe, l'environnement d'installation et les exigences de performance en matière d'incendie diffèrent d'une configuration extérieure typique sur socle.

Dans quels cas les transformateurs sur socle peuvent-ils ne pas être la meilleure solution ?

Malgré leur large utilisation, ils ne constituent pas automatiquement la meilleure solution pour tous les projets commerciaux ou de distribution des services publics.

Si le réseau de distribution est principalement aérien et alimente des charges dispersées, les transformateurs montés sur poteau peuvent rester plus économiques et plus faciles à déployer. Si le site est fortement exposé aux inondations ou ne dispose pas d'une zone extérieure sécurisée pour les équipements, des locaux de transformateurs intérieurs ou des solutions surélevées peuvent être plus appropriés.

Les projets dont l'accès pour la maintenance est très limité peuvent également rencontrer des difficultés. Un transformateur facile à installer pendant la construction peut devenir difficile à entretenir une fois entouré de plantations, de barrières, de places de stationnement ou d'extensions ultérieures du bâtiment. Il s'agit d'une erreur de planification fréquente dans les projets commerciaux.

Il arrive également que les parties prenantes supposent que les appareils sur socle nécessitent par nature peu de maintenance et conviennent donc à tout emplacement non surveillé. Cette vision est trop simpliste. Ils nécessitent toujours des inspections, une gestion des actifs et une coordination des protections dans l'ensemble du système. La protection offerte par l'enveloppe améliore la sécurité d'exploitation, mais ne supprime pas les responsabilités de maintenance.

Idées reçues courantes lors des premières recherches

Une confusion fréquente consiste à considérer les transformateurs sur socle comme une amélioration universelle par rapport aux équipements montés sur poteau. En réalité, ils sont mieux adaptés uniquement lorsque le mode de distribution, l'utilisation des terrains et les priorités du projet le justifient.

Une autre idée reçue consiste à penser que le prix d'achat du transformateur détermine la rentabilité du projet. Pour les planificateurs commerciaux et les services publics, la comparaison la plus pertinente porte sur le coût total du système installé et ses performances sur l'ensemble de son cycle de vie. Les travaux de câblage souterrain, les socles en génie civil, les barrières du site, les configurations de coupure et l'accès pour la maintenance influencent tous l'économie du projet.

Il existe également une confusion entre « plus sûr » et « sans risque ». Les appareils sur socle améliorent la protection grâce à leur construction fermée, mais la sécurité d'exploitation dépend toujours d'une installation conforme, de la mise à la terre, de la qualité des terminaisons de câbles, du contrôle des accès et des procédures d'exploitation locales.

Une autre erreur consiste à ignorer les normes et les exigences propres aux services publics. Les spécifications varient selon le pays, la classe de tension, le type d'isolation, le niveau de défaut et les pratiques du réseau. Les acheteurs engagés dans un approvisionnement transfrontalier doivent vérifier les normes applicables, les exigences d'essai et les conditions d'homologation auprès du service public concerné ou de l'autorité locale d'ingénierie. Les exigences exactes peuvent différer et doivent être considérées comme propres à chaque projet, plutôt que supposées identiques.

Comment évaluer l'adéquation au stade de la recherche

Pour les lecteurs qui se trouvent encore dans la phase de collecte d'informations, la meilleure manière d'évaluer un transformateur sur socle consiste à se poser quelques questions pratiques.

Le projet repose-t-il sur une distribution souterraine, ou cette question reste-t-elle à trancher ? Si une alimentation souterraine est probable, les arguments en faveur de cette solution sont plus solides.

L'installation se trouvera-t-elle dans un environnement ouvert au public, soumis à des contraintes d'espace ou faisant l'objet d'un contrôle esthétique particulier ? Si oui, le format fermé installé au sol peut être bien adapté aux attentes en matière d'urbanisme et de sécurité.

Le site dispose-t-il d'un espace extérieur stable et accessible, avec un drainage, des dégagements et un accès pour la maintenance acceptables ? Dans le cas contraire, une autre approche peut offrir une plus grande fiabilité sur la durée de vie de l'actif.

La charge devrait-elle augmenter par phases ? Le développement réparti d'un site peut rendre la transformation localisée au sol plus intéressante, notamment lorsque les extensions futures sont plus faciles à réaliser à l'extérieur qu'à l'intérieur d'un bâtiment déjà achevé.

Existe-t-il des normes locales des services publics ou des règles électriques côté client qui influencent les types d'équipements autorisés ? Ce point est souvent sous-estimé, en particulier dans l'approvisionnement destiné à l'exportation et le développement de projets multinationaux.

Une fois ces questions résolues, le choix du transformateur devient généralement plus clair. La décision dépend moins du fait que la technologie sur socle soit « bonne » en général que de sa compatibilité avec la logique physique, opérationnelle et réglementaire du projet.

Les éléments les plus importants pour l'avenir

Les transformateurs sur socle resteront probablement importants à mesure que les systèmes de distribution deviendront plus urbains, plus contraints par l'espace et davantage intégrés aux développements commerciaux, aux infrastructures de recharge des véhicules électriques et aux actifs énergétiques décentralisés. Leur pertinence augmente lorsque les réseaux souterrains se développent et que la protection des actifs, l'impact visuel et l'efficacité d'utilisation du site font partie du cahier des charges.

Parallèlement, les décisions de sélection sont de plus en plus guidées par le contexte. Les acheteurs et les planificateurs ne comparent plus les transformateurs uniquement selon leur puissance et leur tension. Ils évaluent également la résilience, l'environnement d'installation, la praticité de la maintenance et les risques de conformité. Dans certains cas, des technologies connexes, notamment les conceptions sèches telles que le transformateur de distribution triphasé sec moulé en résine 35kV, sont envisagées lorsque le site ou la stratégie de sécurité modifie le modèle d'installation privilégié.

Pour quiconque cherche à comprendre quand utiliser un transformateur sur socle, la réponse la plus claire est la suivante : utilisez-le lorsque le système de distribution est souterrain ou ouvert au public, lorsque l'espace extérieur peut être correctement géré et lorsque le projet bénéficie d'une solution compacte, fermée et installée au sol. Évitez de supposer qu'il s'agit du choix par défaut. Dans la distribution électrique, le bon transformateur est celui qui correspond simultanément au réseau, au site et aux conditions réelles d'exploitation.
