Quando Usar um Transformador Tipo Pedestal na Distribuição Comercial e de Concessionárias de Energia

Escolher o transformador de distribuição adequado raramente é apenas um detalhe técnico. Em projetos comerciais e de concessionárias, essa escolha afeta o layout do local, a segurança pública, a velocidade de instalação, o acesso para manutenção e o custo operacional de longo prazo. Um transformador tipo pad-mounted é frequentemente selecionado porque oferece uma forma compacta e protegida de reduzir a tensão próximo à carga, especialmente onde equipamentos aéreos são indesejáveis ou impraticáveis. No entanto, ele não é a melhor solução para todos os projetos.

Entender quando esse equipamento faz sentido exige olhar além da definição básica. A verdadeira questão geralmente é saber se as condições do local, o perfil de carga e o projeto da rede justificam um transformador fechado instalado ao nível do solo, em vez de uma unidade montada em poste, uma sala interna de transformadores ou outro arranjo de distribuição.

O que diferencia, na prática, um transformador tipo pad-mounted

Um transformador tipo pad-mounted é um transformador de distribuição instalado no solo e alojado em um gabinete de aço trancado, normalmente utilizado em sistemas de distribuição subterrânea. Ele é projetado para que as partes energizadas não fiquem expostas, tornando-o adequado para áreas com acesso público, desenvolvimento urbano denso e projetos nos quais a aparência e a segurança são tão importantes quanto o desempenho elétrico.

Na prática, sua função é simples: a energia de média tensão chega por cabos subterrâneos, o transformador reduz a tensão e a energia de baixa tensão é fornecida à rede de distribuição de uso final. O que o torna atraente não é apenas a conversão de tensão, mas também a forma como se integra ao planejamento da infraestrutura moderna.

Em comparação com as soluções montadas em postes, as unidades pad-mounted normalmente são mais fáceis de integrar a paisagens urbanas, complexos comerciais, empreendimentos residenciais, instalações próximas a data centers e áreas de infraestrutura pública. Em comparação com salas internas de transformadores, elas podem reduzir os requisitos de espaço dentro dos edifícios e simplificar algumas decisões de engenharia civil, embora o planejamento da proteção do local e do acesso continue sendo importante.

Quando geralmente é a escolha certa

O caso de uso mais comum é a distribuição subterrânea. Quando um projeto adota o encaminhamento subterrâneo de cabos de média tensão, a justificativa para equipamentos pad-mounted se torna muito mais forte. Isso é especialmente verdadeiro em distritos urbanos, parques comerciais, complexos de escritórios, hospitais, escolas, aeroportos e empreendimentos de uso misto, onde as linhas aéreas são restringidas por normas de planejamento, questões estéticas, limitações de servidão ou preocupações de segurança.

As redes de distribuição das concessionárias também utilizam transformadores pad-mounted em bairros e instalações à margem de vias, onde se prefere um projeto compacto, resistente a vandalismo e protegido contra intempéries. Nesses ambientes, o equipamento contribui para um layout de rede mais organizado e reduz a dependência de postes em áreas congestionadas ou visualmente sensíveis.

Locais comerciais e industriais leves frequentemente se beneficiam quando as cargas estão distribuídas por um campus, em vez de concentradas em um único edifício. A instalação dos transformadores mais próxima do ponto de uso pode melhorar a economia dos cabos no lado de baixa tensão e facilitar a expansão quando o local possui planos de desenvolvimento em fases.

Outra aplicação importante é a infraestrutura com alta visibilidade pública. Projetos municipais, instalações de transporte, áreas turísticas e campi institucionais frequentemente priorizam equipamentos fechados instalados no solo, pois eles se alinham melhor aos requisitos de gestão da segurança e de desenho urbano.

Por que os projetos comerciais frequentemente o preferem

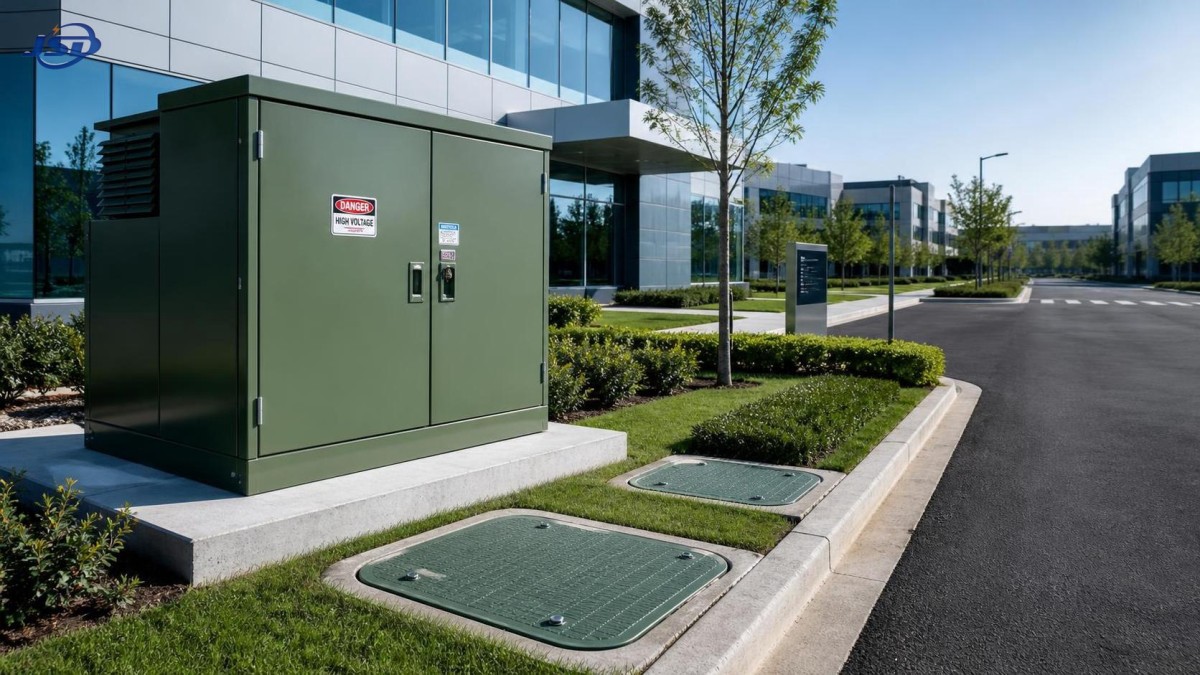

Para os incorporadores comerciais, o atrativo geralmente é uma combinação de eficiência de ocupação, aparência e controle de riscos. Um transformador pad-mounted elimina a necessidade de estruturas aéreas visíveis e pode reduzir a pressão sobre a alocação de salas elétricas internas. Em edifícios de alto valor, liberar espaço interno proporciona benefícios reais de projeto e econômicos.

Ele também é útil quando as partes interessadas do projeto são sensíveis à interação do público com ativos elétricos. O projeto com gabinete trancável oferece uma interface mais controlada do que equipamentos externos expostos, sendo esse um dos motivos pelos quais é comum em shopping centers, parques empresariais e propriedades voltadas ao público.

Ainda assim, o caso comercial é mais forte quando o projeto geral de distribuição dá suporte a essa solução. Se o local já exige uma quantidade significativa de cabeamento subterrâneo, vários pontos de serviço ou áreas ajardinadas para utilidades, o transformador se integra naturalmente. Se o projeto for pequeno, remoto ou orientado principalmente ao custo, com acesso aéreo simples, a opção pad-mounted pode não ser a decisão mais econômica.

Por que as concessionárias o utilizam em algumas redes, mas não em outras

Do ponto de vista da concessionária, a escolha raramente diz respeito a um único transformador. Ela envolve a arquitetura da rede, a estratégia de restauração do serviço, o uso do terreno, a exposição a interrupções e as práticas de manutenção. Os transformadores pad-mounted são amplamente utilizados na distribuição residencial subterrânea e em sistemas urbanos de alimentadores, porque correspondem às características físicas e operacionais dessas redes.

Eles são menos universalmente favorecidos em sistemas rurais aéreos, nos quais os transformadores montados em postes ainda podem ser mais práticos e apresentar menor custo. Em áreas pouco povoadas, os benefícios da estética do gabinete e da compatibilidade com redes subterrâneas podem não justificar as obras civis e o custo dos cabos necessários.

As concessionárias também consideram o isolamento de falhas, as configurações de manobra e a continuidade do serviço. Em sistemas alimentados em anel ou redes subterrâneas seccionadas, os projetos pad-mounted podem favorecer a terminação organizada dos cabos e o acesso protegido. Quando as metas de confiabilidade da rede são elevadas, essa integração pode ser tão importante quanto o próprio transformador.

Condições do local que influenciam fortemente a decisão

Muitas comparações em estágio inicial concentram-se excessivamente na capacidade nominal e não o suficiente no local. Na realidade, as condições de instalação frequentemente determinam se um transformador pad-mounted é apropriado.

O espaço é o primeiro fator, mas “espaço disponível” não significa simplesmente haver área suficiente no solo para o gabinete. A instalação também precisa de afastamento para operação e manutenção, raio de curvatura dos cabos, ventilação e acesso seguro. Um canto apertado próximo ao tráfego de veículos, ao escoamento de águas pluviais ou a futuras atividades de construção pode criar problemas de longo prazo, mesmo que a unidade caiba tecnicamente.

O risco de inundação é outro problema importante. Equipamentos instalados no solo em áreas baixas ou com drenagem inadequada exigem um planejamento cuidadoso da engenharia civil. Os códigos locais, as práticas da concessionária e os padrões de risco do projeto podem exigir bases elevadas ou medidas específicas de gestão da água. Esses requisitos variam conforme a região e devem ser verificados projeto a projeto.

O ambiente também é relevante. A corrosão costeira, a contaminação industrial, a poeira, o calor e a exposição solar podem afetar a vida útil do gabinete e o desempenho térmico. Esse é um dos motivos pelos quais alguns compradores comparam projetos externos pad-mounted preenchidos com óleo com alternativas utilizadas em ambientes mais controlados.

Em projetos nos quais a estratégia de proteção contra incêndio interno, a integração ao edifício ou a sensibilidade ambiental alteram a decisão sobre o equipamento, outros formatos de transformador podem ser considerados. Por exemplo, em determinadas subestações, edifícios industriais ou pontos de interface com energias renováveis, uma solução a seco, como oTransformador de Distribuição Trifásico a Seco de Resina Fundida de 35 kV, pode ser considerada quando o estilo do gabinete, o ambiente de instalação e as expectativas de desempenho contra incêndio diferem de uma configuração externa pad-mounted típica.

Onde os transformadores pad-mounted podem não ser a melhor opção

Apesar de seu uso amplo, eles não são automaticamente a melhor solução para todos os projetos comerciais ou de distribuição de concessionárias.

Se a rede de distribuição for predominantemente aérea e atender cargas dispersas, os transformadores montados em postes podem continuar sendo mais econômicos e fáceis de instalar. Se o local estiver sujeito a inundações severas ou não possuir uma área externa segura para equipamentos, salas internas de transformadores ou alternativas elevadas podem ser mais apropriadas.

Projetos com acesso de manutenção muito limitado também podem enfrentar dificuldades. Um transformador fácil de posicionar durante a construção pode se tornar difícil de atender depois que paisagismo, barreiras, estacionamentos ou ampliações posteriores do edifício o circundarem. Esse é um erro comum de planejamento em empreendimentos comerciais.

Também existem situações em que as partes interessadas presumem que as unidades pad-mounted são inerentemente “de baixa manutenção” e, portanto, adequadas para qualquer local sem supervisão. Isso é uma simplificação excessiva. Elas ainda exigem inspeção, gestão de ativos e coordenação da proteção dentro do sistema mais amplo. A proteção do gabinete melhora a segurança operacional, mas não elimina a responsabilidade pela manutenção.

Conceitos equivocados comuns nas pesquisas iniciais

Um mal-entendido frequente é tratar os transformadores pad-mounted como uma atualização universal em relação aos equipamentos montados em postes. Na realidade, eles são mais adequados somente quando o método de distribuição, o uso do terreno e as prioridades do projeto os favorecem.

Outro equívoco é considerar que o preço de compra do transformador determina o caso de negócio. Para os responsáveis pelo planejamento comercial e pelas concessionárias, a comparação mais relevante é o custo do sistema instalado e o desempenho ao longo do ciclo de vida. As obras para cabos subterrâneos, as bases civis, as barreiras do local, as configurações de manobra e o acesso para manutenção afetam a economia do projeto.

Também há confusão entre “mais seguro” e “isento de riscos”. As unidades pad-mounted melhoram a proteção por meio da construção fechada, mas a operação segura ainda depende de instalação conforme as normas, aterramento, qualidade da terminação dos cabos, controle de acesso e procedimentos operacionais locais.

Outro erro é ignorar as normas e os requisitos específicos da concessionária. As especificações variam conforme o país, a classe de tensão, o tipo de isolamento, o nível de curto-circuito e as práticas da rede. Os compradores envolvidos em fornecimento internacional devem verificar as normas aplicáveis, os requisitos de ensaio e as condições de aprovação junto à concessionária responsável ou à autoridade de engenharia local. Os requisitos exatos podem variar e devem ser tratados como específicos de cada projeto, não como algo presumido.

Como avaliar a adequação durante a fase de pesquisa

Para os leitores que estão na fase de coleta de informações, a melhor forma de avaliar um transformador pad-mounted é fazer algumas perguntas práticas.

O projeto é baseado em distribuição subterrânea ou isso ainda não foi decidido? Se o serviço subterrâneo for provável, a justificativa se torna mais forte.

A instalação ficará em um ambiente voltado ao público, com espaço limitado ou visualmente controlado? Se sim, o formato fechado instalado no solo pode estar bem alinhado às expectativas de planejamento e segurança.

O local oferece uma área externa estável e acessível, com drenagem, afastamentos e acesso para manutenção adequados? Se não, outra abordagem pode ser mais confiável durante toda a vida útil do ativo.

Espera-se que a carga cresça em fases? O desenvolvimento distribuído do local pode tornar mais atraente a transformação localizada instalada no solo, especialmente quando a expansão futura é mais fácil em áreas externas do que dentro de um edifício já concluído.

Existem normas locais da concessionária ou regras elétricas do lado do cliente que influenciam os tipos de equipamentos aprovados? Esse ponto é frequentemente subestimado, especialmente em aquisições voltadas à exportação e no desenvolvimento de projetos multinacionais.

Depois que essas perguntas são respondidas, a escolha do transformador geralmente se torna mais clara. A decisão depende menos de saber se a tecnologia pad-mounted é “boa” em termos gerais e mais de verificar se ela corresponde à lógica física, operacional e regulatória do projeto.

O que será mais importante daqui para frente

Os transformadores pad-mounted provavelmente continuarão sendo importantes à medida que os sistemas de distribuição se tornarem mais urbanos, mais limitados em espaço e mais integrados ao desenvolvimento comercial, à infraestrutura de veículos elétricos e aos ativos de energia descentralizada. Sua relevância aumenta onde as redes subterrâneas se expandem e onde a proteção dos ativos, o impacto visual e a eficiência do local fazem parte dos requisitos de projeto.

Ao mesmo tempo, as decisões de seleção estão se tornando mais orientadas pelo contexto. Compradores e planejadores já não comparam os transformadores apenas pela capacidade e pela tensão. Eles avaliam resiliência, ambiente de instalação, praticidade da manutenção e risco de conformidade. Em alguns casos, tecnologias relacionadas — incluindo projetos a seco, como oTransformador de Distribuição Trifásico a Seco de Resina Fundida de 35 kV— entram na discussão quando o local ou a estratégia de segurança modifica o modelo de instalação preferido.

Para quem busca entender quando utilizar um transformador pad-mounted, a resposta mais clara é esta: utilize-o quando o sistema de distribuição for subterrâneo ou voltado ao público, quando o espaço externo puder ser adequadamente gerenciado e quando o projeto se beneficiar de uma solução compacta, fechada e instalada ao nível do solo. Evite presumir que ele seja a escolha padrão. Na distribuição de energia, o transformador adequado é aquele que se ajusta simultaneamente à rede, ao local e à realidade operacional.
