Cuándo utilizar un transformador tipo pedestal en la distribución comercial y de servicios públicos

Elegir el transformador de distribución adecuado rara vez es solo un detalle técnico. En proyectos comerciales y de servicios públicos, esta decisión afecta la distribución del emplazamiento, la seguridad pública, la velocidad de instalación, el acceso para el mantenimiento y los costos operativos a largo plazo. Un transformador tipo pedestal suele seleccionarse porque ofrece una forma compacta y protegida de reducir la tensión cerca de la carga, especialmente cuando los equipos aéreos no son deseables o resultan poco prácticos. Sin embargo, no es la mejor solución para todos los proyectos.

Comprender cuándo este equipo resulta adecuado requiere ir más allá de su definición básica. La verdadera cuestión suele ser si las condiciones del emplazamiento, el perfil de carga y el diseño de la red justifican un transformador cerrado instalado a nivel del suelo en lugar de una unidad montada en poste, una sala de transformadores interior u otra configuración de distribución.

Qué diferencia en la práctica a un transformador tipo pedestal

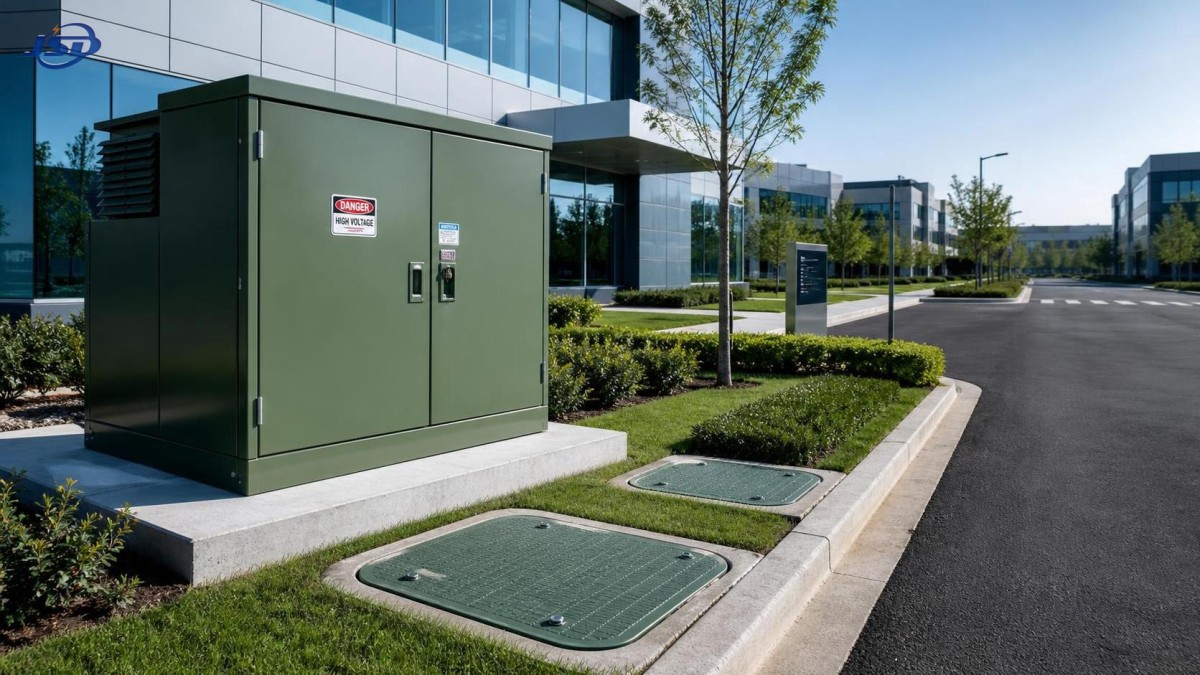

Un transformador tipo pedestal es un transformador de distribución instalado a nivel del suelo y alojado en una envolvente de acero con cierre, utilizado normalmente en sistemas de distribución subterránea. Está diseñado para que las partes activas no queden expuestas, lo que lo hace adecuado para zonas de acceso público, áreas densamente urbanizadas y proyectos en los que la apariencia y la seguridad son tan importantes como el rendimiento eléctrico.

En términos prácticos, su función es sencilla: la energía de media tensión llega a través de cables subterráneos, el transformador reduce la tensión y la energía de baja tensión se suministra a la red de distribución de uso final. Su atractivo no reside únicamente en la conversión de tensión, sino también en la forma en que se integra en la planificación de infraestructuras modernas.

En comparación con las soluciones montadas en poste, las unidades tipo pedestal suelen integrarse más fácilmente en entornos urbanos, complejos comerciales, urbanizaciones residenciales, instalaciones cercanas a centros de datos y zonas de infraestructura pública. Frente a las salas de transformadores interiores, pueden reducir los requisitos de espacio dentro de los edificios y simplificar algunas decisiones de obra civil, aunque la protección del emplazamiento y la planificación del acceso siguen siendo importantes.

Cuándo suele ser la opción adecuada

El caso de uso más común es la distribución subterránea. Cuando un proyecto adopta el tendido subterráneo de cables de media tensión, la justificación para utilizar equipos tipo pedestal es mucho más sólida. Esto es especialmente cierto en distritos urbanos, parques comerciales, complejos de oficinas, hospitales, escuelas, aeropuertos y desarrollos de uso mixto, donde las líneas aéreas están restringidas por las normas de planificación, la estética, las limitaciones del derecho de paso o las preocupaciones de seguridad.

Las redes de distribución de las empresas eléctricas también utilizan transformadores tipo pedestal en barrios e instalaciones junto a carreteras donde se prefiere un diseño compacto, resistente a la manipulación y protegido contra la intemperie. En estos entornos, el equipo favorece una disposición más ordenada de la red y reduce la dependencia de postes en zonas congestionadas o visualmente sensibles.

Los emplazamientos comerciales y las instalaciones industriales ligeras suelen beneficiarse cuando las cargas se distribuyen por un complejo en lugar de concentrarse en un solo edificio. Instalar los transformadores más cerca del punto de uso puede mejorar la eficiencia del cableado en el lado de baja tensión y facilitar la ampliación si el emplazamiento se desarrolla por fases.

Otra aplicación importante son las infraestructuras con alta visibilidad pública. Los proyectos municipales, las instalaciones de transporte, las zonas turísticas y los campus institucionales suelen priorizar los equipos cerrados instalados a nivel del suelo porque se adaptan mejor a los requisitos de gestión de la seguridad y diseño urbano.

Por qué los proyectos comerciales suelen preferirlo

Para los promotores comerciales, el atractivo suele ser una combinación de eficiencia de espacio, apariencia y control de riesgos. Un transformador tipo pedestal elimina la necesidad de estructuras aéreas visibles y puede reducir la presión sobre la asignación de espacio para salas eléctricas interiores. En edificios de alto valor, liberar espacio interno tiene un valor real tanto desde el punto de vista del diseño como de la economía del proyecto.

También resulta útil cuando las partes interesadas son sensibles a la interacción del público con los activos eléctricos. El diseño del gabinete con cierre ofrece una interfaz más controlada que los equipos exteriores expuestos, razón por la que es habitual en centros comerciales, parques empresariales y propiedades de uso público.

Dicho esto, el argumento comercial es más sólido cuando el diseño general de distribución lo respalda. Si el emplazamiento ya requiere una cantidad considerable de cableado subterráneo, varios puntos de suministro o zonas ajardinadas para servicios, el transformador se integra de forma natural. Si el proyecto es pequeño, remoto o está condicionado por los costos y cuenta con un acceso aéreo sencillo, una opción tipo pedestal puede no ser la decisión más económica.

Por qué las empresas eléctricas lo utilizan en algunas redes y no en otras

Desde la perspectiva de una empresa eléctrica, la elección rara vez depende de un solo transformador. Se trata de la arquitectura de la red, la estrategia de restablecimiento del servicio, el uso del suelo, la exposición a interrupciones y las prácticas de mantenimiento. Los transformadores tipo pedestal se utilizan ampliamente en redes residenciales subterráneas y sistemas urbanos de alimentadores porque se ajustan a las características físicas y operativas de esas redes.

Son menos utilizados de forma generalizada en sistemas rurales aéreos, donde los transformadores montados en poste pueden seguir siendo más prácticos y económicos. En zonas escasamente pobladas, las ventajas de la estética de una envolvente y de la compatibilidad con redes subterráneas quizá no compensen las obras civiles y el costo de los cables necesarios.

Las empresas eléctricas también consideran el aislamiento de fallas, las configuraciones de conmutación y la continuidad del servicio. En sistemas alimentados en anillo o redes subterráneas seccionadas, los diseños tipo pedestal pueden facilitar una terminación organizada de los cables y un acceso protegido. Cuando los objetivos de confiabilidad de la red son elevados, esta integración puede ser tan importante como el propio transformador.

Condiciones del emplazamiento que influyen decisivamente en la elección

Muchas comparaciones en las primeras etapas se centran demasiado en la capacidad nominal y no lo suficiente en el emplazamiento. En realidad, las condiciones del lugar suelen determinar si un transformador tipo pedestal es adecuado.

El espacio es el primer factor, pero “espacio disponible” no significa simplemente contar con suficiente superficie para el gabinete. La instalación también necesita holgura para la operación y el mantenimiento, radio de curvatura de los cables, ventilación y acceso seguro. Una esquina estrecha próxima al tráfico de vehículos, a la escorrentía del drenaje o a futuras obras puede generar problemas a largo plazo aunque la unidad quepa técnicamente.

El riesgo de inundación es otro factor importante. Los equipos instalados a nivel del suelo en zonas bajas o con drenaje deficiente requieren una planificación cuidadosa de la obra civil. Los códigos locales, las prácticas de las empresas eléctricas y las normas de riesgo del proyecto pueden exigir plataformas elevadas o medidas específicas de gestión del agua. Estos requisitos varían según la región y deben comprobarse para cada proyecto.

El entorno ambiental también es importante. La corrosión costera, la contaminación industrial, el polvo, el calor y la exposición solar pueden afectar la vida útil de la envolvente y el rendimiento térmico. Por esta razón, algunos compradores comparan los diseños exteriores tipo pedestal con aislamiento en aceite con alternativas utilizadas en entornos más controlados.

En proyectos donde la estrategia de protección contra incendios interior, la integración en el edificio o la sensibilidad ambiental modifican la decisión sobre el equipo, pueden considerarse otros formatos de transformador. Por ejemplo, en determinadas subestaciones, edificios industriales o puntos de interconexión de energías renovables, puede evaluarse una solución de tipo seco como el Transformador de distribución trifásico de tipo seco con resina moldeada de 35 kV cuando el estilo de la envolvente, el entorno de instalación y las expectativas de comportamiento frente al fuego difieren de las de una configuración exterior tipo pedestal convencional.

Cuándo los transformadores tipo pedestal pueden no ser la mejor opción

A pesar de su amplio uso, no son automáticamente la mejor solución para todos los proyectos comerciales o de distribución de empresas eléctricas.

Si la red de distribución es predominantemente aérea y abastece cargas dispersas, los transformadores montados en poste pueden seguir siendo más rentables y fáciles de instalar. Si el emplazamiento presenta una exposición grave a inundaciones o no dispone de una zona exterior segura para los equipos, pueden ser más adecuadas las salas de transformadores interiores u otras alternativas elevadas.

Los proyectos con un acceso de mantenimiento muy limitado también pueden presentar dificultades. Un transformador que resulta fácil de colocar durante la construcción puede ser difícil de mantener cuando queda rodeado de zonas ajardinadas, barreras, estacionamientos o ampliaciones posteriores del edificio. Este es un error de planificación frecuente en los desarrollos comerciales.

También hay casos en los que las partes interesadas asumen que las unidades tipo pedestal son inherentemente “de bajo mantenimiento” y, por tanto, adecuadas para cualquier ubicación sin supervisión. Esta visión es demasiado simplista. Siguen necesitando inspección, gestión de activos y coordinación de protecciones dentro del sistema general. La protección de la envolvente mejora la seguridad operativa, pero no elimina la responsabilidad de mantenimiento.

Errores comunes en la investigación inicial

Un malentendido frecuente es considerar los transformadores tipo pedestal como una mejora universal frente a los equipos montados en poste. En realidad, solo son más adecuados cuando el método de distribución, el uso del suelo y las prioridades del proyecto los respaldan.

Otra idea equivocada es que el precio de compra del transformador determina el caso de negocio. Para los planificadores comerciales y de empresas eléctricas, la comparación más relevante es el costo del sistema instalado y su rendimiento durante todo el ciclo de vida. Las obras para los cables subterráneos, las plataformas de obra civil, las barreras del emplazamiento, las configuraciones de conmutación y el acceso para el mantenimiento influyen en la economía del proyecto.

También existe confusión entre “más seguro” y “sin riesgos”. Las unidades tipo pedestal mejoran la protección mediante una construcción cerrada, pero la operación segura sigue dependiendo de una instalación conforme, una puesta a tierra adecuada, la calidad de las terminaciones de los cables, el control de acceso y los procedimientos operativos locales.

Otro error es ignorar las normas y los requisitos específicos de las empresas eléctricas. Las especificaciones varían según el país, la clase de tensión, el tipo de aislamiento, el nivel de falla y las prácticas de la red. Los compradores que realizan adquisiciones transfronterizas deben verificar las normas aplicables, los requisitos de ensayo y las condiciones de aprobación con la empresa eléctrica responsable o la autoridad de ingeniería local. Los requisitos exactos pueden variar y deben tratarse como específicos de cada proyecto, no darse por supuestos.

Cómo evaluar la idoneidad durante la fase de investigación

Para quienes se encuentran en la fase de recopilación de información, la mejor manera de evaluar un transformador tipo pedestal es plantearse algunas preguntas prácticas.

¿El proyecto se basa en una distribución subterránea o esa decisión aún está pendiente? Si es probable que se utilice un servicio subterráneo, el argumento a favor se fortalece.

¿La instalación estará en un entorno de uso público, con limitaciones de espacio o con control visual? Si es así, el formato cerrado instalado a nivel del suelo puede ajustarse bien a las expectativas de planificación y seguridad.

¿Dispone el emplazamiento de un espacio exterior estable y accesible, con drenaje, holguras y acceso de mantenimiento adecuados? Si no es así, otro enfoque puede ofrecer mayor confiabilidad durante toda la vida útil del activo.

¿Se prevé que la carga aumente por fases? El desarrollo distribuido del emplazamiento puede hacer más atractiva la transformación localizada instalada a nivel del suelo, especialmente cuando la futura ampliación es más sencilla en el exterior que dentro de un edificio ya terminado.

¿Existen normas locales de la empresa eléctrica o reglamentos eléctricos del lado del cliente que influyan en los tipos de equipos aprobados? Este punto suele subestimarse, especialmente en las adquisiciones orientadas a la exportación y en el desarrollo de proyectos multinacionales.

Una vez respondidas estas preguntas, la elección del transformador suele ser más clara. La decisión depende menos de si la tecnología tipo pedestal es “buena” en general y más de si se ajusta a la lógica física, operativa y normativa del proyecto.

Qué será más importante en el futuro

Es probable que los transformadores tipo pedestal sigan siendo importantes a medida que los sistemas de distribución se vuelvan más urbanos, tengan mayores limitaciones de espacio y estén más integrados con desarrollos comerciales, infraestructuras de vehículos eléctricos y activos energéticos descentralizados. Su relevancia aumenta allí donde se expanden las redes subterráneas y donde la protección de los activos, el impacto visual y la eficiencia del emplazamiento forman parte del diseño.

Al mismo tiempo, las decisiones de selección dependen cada vez más del contexto. Los compradores y planificadores ya no comparan los transformadores únicamente por su capacidad y tensión. También valoran la resiliencia, el entorno de instalación, la practicidad del mantenimiento y el riesgo de incumplimiento. En algunos casos, las tecnologías relacionadas, incluidos los diseños de tipo seco como el Transformador de distribución trifásico de tipo seco con resina moldeada de 35 kV, entran en consideración cuando el emplazamiento o la estrategia de seguridad modifican el modelo de instalación preferido.

Para quienes intentan comprender cuándo utilizar un transformador tipo pedestal, la respuesta más clara es la siguiente: utilícelo cuando el sistema de distribución sea subterráneo o de uso público, cuando el espacio exterior pueda gestionarse adecuadamente y cuando el proyecto se beneficie de una solución compacta, cerrada e instalada a nivel del suelo. Evite asumir que es la opción predeterminada. En la distribución eléctrica, el transformador adecuado es el que se ajusta simultáneamente a la red, al emplazamiento y a la realidad operativa.
