Когда поставщик распределительных трансформаторов может поддерживать поэтапные проекты?

Поэтапный энергетический проект редко следует четкой последовательности закупок, указанной в первоначальном графике. Сдвигаются сроки строительных работ, меняются нагрузки арендаторов, добавляется промышленная линия или подключение возобновляемой энергии вводится в эксплуатацию до готовности остальной части объекта. В таких ситуациях надежный поставщик распределительных трансформаторов — это не просто источник оборудования, соответствующего требованиям. Поставщик должен помогать проектной команде сохранять работоспособную электрическую схему по мере изменения поставок, номиналов, условий монтажа и дат ввода в эксплуатацию.

Такая поддержка становится реальной, когда поставщик обладает достаточной инженерной дисциплиной для контроля изменений конструкции, достаточной прозрачностью производства для резервирования практических производственных окон и достаточной коммерческой гибкостью, чтобы рассматривать проект как последовательность этапов, а не как единый заказ на поставку. Эти условия кажутся очевидными, однако именно здесь поэтапные проекты часто становятся сложными. Трансформатор, поставленный вовремя, но изготовленный по устаревшей группе соединения, диапазону ответвлений или схеме охлаждения, все равно может задержать подачу напряжения.

Для руководителей проектов полезный вопрос заключается не в том: «Может ли поставщик разделить отгрузку?» Почти каждый поставщик может это пообещать. Более важный вопрос — способен ли поставщик поддерживать техническую согласованность и определенность сроков поставки от первого введенного под напряжение участка до окончательного расширения.

Поэтапное выполнение работает, когда электрическая архитектура определена достаточно рано

Поставщик может наиболее эффективно поддерживать поэтапное развертывание, когда проект имеет стабильную основную электрическую концепцию, даже если точное количество трансформаторов еще не определено. Команда должна знать входное напряжение, предполагаемую схему распределения низкого напряжения, допущения по уровню токов короткого замыкания, концепцию заземления, рабочий режим и вероятные будущие блоки нагрузки. Это особенно важно, когда отдельные трансформаторы впоследствии будут работать параллельно или питать тесно связанные участки сети.

Например, при расширении завода на первом этапе могут быть введены в эксплуатацию инженерные системы, освещение и первоначальная производственная линия. На втором этапе могут быть добавлены двигатели с высокой потребляемой мощностью, технологический нагрев или автоматизированное оборудование. Первый трансформатор не следует выбирать только исходя из подключенной нагрузки на сегодняшний день. Его полное сопротивление, группа соединения, регулирование напряжения, интерфейс защиты и допустимость временной перегрузки должны соответствовать итоговой схеме распределения. Покупка внешне экономичного первого агрегата без учета будущей системы — хорошо известный путь к перепроектированию.

Тот же принцип применим к коммерческим кампусам, больницам, центрам обработки данных, горнодобывающим объектам и проектам возобновляемой энергетики. Их графики строительства различаются, но электрические риски схожи: ранний выбор оборудования может незаметно ограничить последующие возможности. Компетентный поставщик распределительных трансформаторов до подтверждения первой поставки запросит информацию об окончательной схеме, а не будет рассматривать каждый этап как независимое оборудование.

Поставщик должен уметь фиксировать правильные детали, а не все детали

Поэтапные закупки требуют разумного разграничения между информацией, которую необходимо зафиксировать сейчас, и информацией, которая может оставаться открытой. Основные технические характеристики обычно требуют раннего подтверждения, поскольку они влияют на конструкцию трансформатора, материалы, испытания и комплектующие. К ним относятся номинальная мощность, уровни высокого и низкого напряжения, частота, группа соединения, полное сопротивление, требования к ответвлениям, класс изоляции, требования к корпусу и применимые стандарты.

Другие позиции могут допускать больше изменений. Направление кабельного ввода, расположение комплектующих, некоторые варианты мониторинга, детали окраски или корпуса, а также последовательность отгрузки часто могут быть окончательно определены позже, при условии внесения изменений до соответствующего производственного этапа. Точная дата отсечения зависит от конструкции изделия и производственного процесса завода. Проектным командам следует запрашивать письменные контрольные точки фиксации конструкции, а не предполагать, что «гибкость» сохраняется до отгрузки.

Именно здесь техническая документация важнее отточенного языка продаж. Поставщик должен быть способен выпускать чертежи, технические паспорта, данные о потерях, информацию о выводах и требования к испытаниям в рамках контролируемого процесса ревизий. Для каждого этапа необходима четкая запись о том, что было утверждено и что изменилось. Если трансформатор второго этапа должен соответствовать трансформатору первого этапа, формулировки «аналогичная спецификация» недостаточно; требования к соответствию должны быть прямо указаны.

Производственная мощность полезна только тогда, когда она прозрачна и управляется

Поэтапный проект выигрывает от производственных мощностей, однако мощность — это не просто показатель в рекламном заголовке. Важно, может ли производитель объяснить, как утверждение инженерных решений, намотка, сборка магнитопровода, литье или обработка изоляции, испытания, упаковка и отгрузка вписываются в запрошенные сроки поставки. Руководителю проекта не нужны все подробности цеховых операций, но необходимы достоверные контрольные точки и раннее уведомление, если изменение может на них повлиять.

Для сухих трансформаторов особого внимания заслуживают контроль материалов и процесса. Проводники обмоток, зерноориентированная электротехническая сталь, эпоксидные системы, изоляционные материалы, компоненты корпуса и оборудование контроля температуры могут влиять на срок поставки. Поставщик, регулярно работающий с поэтапными проектами, должен уметь определить, какие позиции являются стандартными, какие относятся к конкретному проекту и когда необходимо принять обязательства по материалам. Это полезнее, чем получать общее заверение о том, что завод обладает «высокой мощностью».

Jinshida Electric Power Technology Co., Ltd. осуществляет поставки энергетического оборудования, предоставляя поддержку в области исследований и разработок, производства и применения для проектов передачи и распределения электроэнергии. Для поэтапных работ такое сочетание важно, поскольку технические и производственные решения нельзя разделять. Здесь также важен строгий процесс управления качеством: каждая поставленная партия должна быть прослеживаемой до утвержденных чертежей, требований к испытаниям и записей инспекционного контроля.

Выбирайте оборудование, соответствующее последовательности монтажа, а не только уровню напряжения

Тип трансформатора должен соответствовать месту и способу установки на каждом этапе. Для внутренних подстанций, стесненных коммерческих зданий, больниц, объектов обработки данных и объектов со строгими требованиями к пожарной безопасности могут быть предпочтительны сухие трансформаторы. В таких условиях отсутствие риска утечки масла и применение негорючей изоляции могут упростить некоторые практические аспекты монтажа, хотя полная стратегия пожарной безопасности и требования местных норм по-прежнему требуют проверки для конкретного проекта.

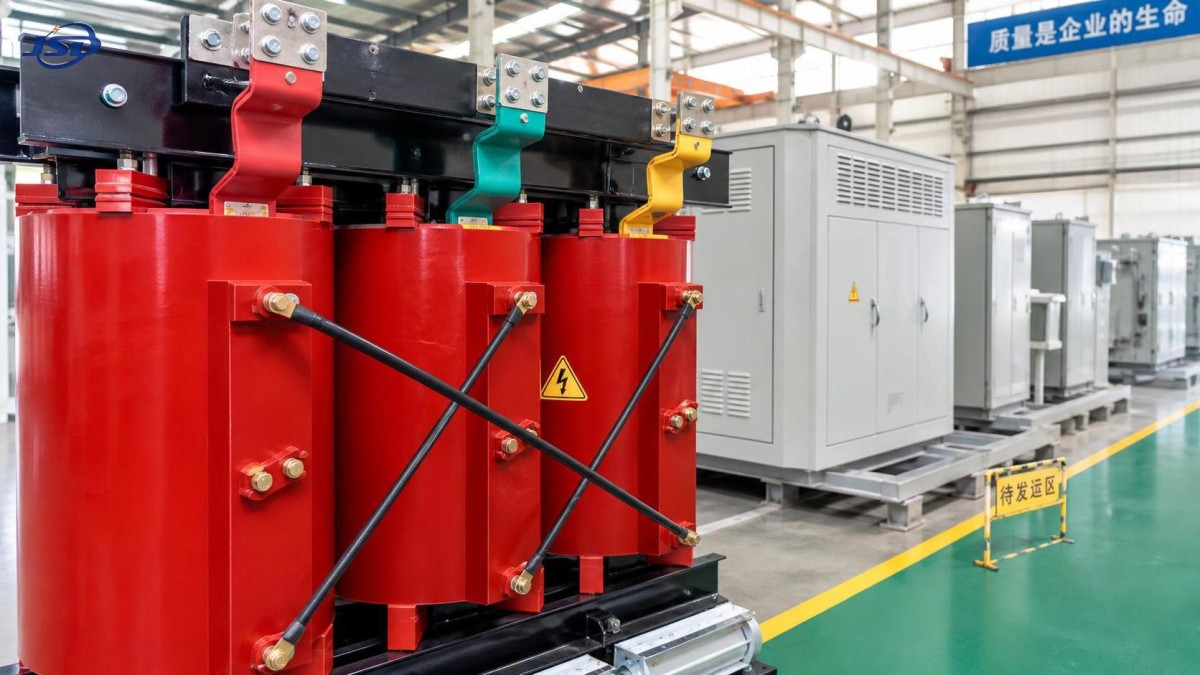

Для распределительного этапа 33 kV, питающего сеть 0.4 kV, может рассматриваться такой вариант, как распределительный сухой трансформатор с литой изоляцией 33 kV, если проект требует сухой конструкции, пригодной для установки внутри помещений, и диапазона мощностей, соответствующего запланированным блокам нагрузки. Конфигурация SCB10-12 доступна с вариантами входного напряжения 33 kV и выходного напряжения 0.4 kV, номинальными мощностями от 30 до 2500 kVA и заявленным сопротивлением короткого замыкания 6%. Эти показатели не заменяют координацию системы. Их необходимо проверить с учетом фактического питания от энергоснабжающей организации, исследования защит, допустимого падения напряжения, гармонической среды и расчета аварийной нагрузки нижестоящей сети.

Его заявленные характеристики пожарной безопасности класса F1, стойкость к грозовому импульсу 175 kV, варианты температурной защиты и контроля, а также возможность перегрузки при принудительном воздушном охлаждении до 120% номинальной нагрузки могут быть актуальны в поэтапной схеме. Однако временная перегрузка никогда не должна становиться основным планом по мощности. Она может быть полезна во время контролируемого переходного периода, но постоянный рост следует обеспечивать правильно подобранным стационарным оборудованием. Это различие легко упустить при высоком давлении по вводу первого этапа под напряжение.

Планирование поставки должно быть увязано с готовностью площадки

Ранняя поставка трансформатора не всегда является успехом. Если помещение подстанции остается влажным, кабельные траншеи не завершены, доступ для подъема грузов исчез после последующих строительных работ или вентиляция еще не введена в эксплуатацию, ранняя поставка создает риски хранения и повреждения. Сухие агрегаты должны быть защищены от влаги, пыли, ударов и несанкционированного доступа в ожидании монтажа. Логистическая поддержка поставщика ценна только в том случае, если она скоординирована с фактическим состоянием площадки.

Практический план выпуска обычно разделяет несколько дат: техническое утверждение, запуск в производство, заводские испытания, готовность к отгрузке, приемка на площадке, монтаж, оконцевание кабелей, испытания защиты и подача напряжения. Эти даты не следует объединять в одну обещанную «дату поставки». Ими управляют разные стороны, и задержка любой из них может повлиять на следующий этап.

Для удаленных площадок или проектов с участием нескольких подрядчиков необходимо заранее проверить габариты упаковки, массу агрегата, ограничения маршрута транспортировки, точки подъема и разгрузочное оборудование. Трансформатор может соответствовать электрической спецификации, но все равно стать проблемой на площадке, если его невозможно переместить в электрощитовую после закрытия контура здания.

Что необходимо подтвердить перед размещением поэтапного заказа

• Основную однолинейную схему, показывающую предполагаемую сеть в конечном состоянии, а не только этап первого ввода под напряжение.
• Какие технические параметры должны оставаться идентичными на всех этапах, особенно группа соединения, полное сопротивление, коэффициент трансформации, схема ответвлений и способ охлаждения.
• Применимую серию IEC 60076, стандарты GB, требования местной энергоснабжающей организации и требования проекта к документации по испытаниям.
• Документированный процесс контроля изменений, включая последнюю дату для изменения комплектующих или последовательности поставки.
• Ограничения площадки для монтажа, вентиляции, доступа, транспортировки, хранения и ввода в эксплуатацию.
• Ответственность за заводские приемочные испытания, присутствие при инспекции, разрешение на отгрузку и поддержку подачи напряжения на площадке.

Эти вопросы не являются административной нагрузкой. Они показывают, понимает ли поставщик проект как развивающуюся электрическую систему. Поставщик, который ясно на них отвечает, с большей вероятностью выявит конфликт до изготовления оборудования, когда исправление еще остается управляемым.

Предупреждающие признаки слабой поддержки поэтапного проекта

Следует проявлять осторожность, если поставщик быстро предоставляет цену, но избегает рассмотрения будущей сети, не предлагает четкого порядка утверждения чертежей или рассматривает техническую ревизию только как коммерческий вопрос. Еще одним предупреждающим признаком является необъясненное различие между партиями. Незначительные физические отличия могут быть приемлемыми, но изменения, влияющие на электрическую совместимость, координацию защиты, потери или размеры интерфейсов, должны быть раскрыты и оценены.

Также рискованно предполагать, что трансформатор большей мощности автоматически защищает проект от неопределенности. Завышение мощности может изменить уровни токов короткого замыкания, эксплуатационные потери, настройки вышестоящей защиты, физические размеры и капитальные затраты. Напротив, чрезмерное уменьшение мощности первого этапа может позднее потребовать замены с серьезными нарушениями работы. Хорошее поэтапное планирование заключается не в том, чтобы всегда покупать оборудование большей мощности; оно заключается в обеспечении совместимости первой установки с согласованным путем развития.

Наиболее полезные отношения с поставщиком начинаются до первого выпуска

Поставщик распределительных трансформаторов может действительно поддерживать поэтапные проекты, если способен работать на основе стабильного долгосрочного электрического плана, сохранять критически важную техническую согласованность, резервировать и сообщать реалистичные производственные контрольные точки, а также адаптировать поставку к готовности площадки без потери контроля документации. Это требует сотрудничества между инженером-электриком проекта, командой закупок, строительным подрядчиком, командой ввода в эксплуатацию и производителем.

Лучшее время для проверки этой способности — до заказа первого этапа. Предоставьте предполагаемую окончательную схему сети, спросите, какие решения необходимо зафиксировать сейчас, и запросите четкий порядок последующих выпусков. Если ответы конкретны, технически обоснованы и связаны с производственными реалиями, у проекта значительно больше шансов расширяться без превращения каждого нового трансформатора в новую инженерную проблему.
