Quando um fornecedor de transformadores de distribuição pode dar suporte a projetos por fases?

Quando um fornecedor de transformadores de distribuição pode apoiar projetos em fases?

Um projeto de energia em fases raramente segue a sequência organizada de aquisição apresentada em um cronograma inicial. As obras civis avançam, as cargas dos locatários mudam, uma linha industrial é adicionada ou uma conexão de energia renovável entra em operação antes que o restante do local esteja pronto. Nessas situações, um fornecedor confiável de transformadores de distribuição não é apenas uma fonte de equipamentos em conformidade. O fornecedor precisa ajudar a equipe do projeto a manter um plano elétrico viável enquanto entregas, potências nominais, condições de instalação e datas de comissionamento evoluem.

Esse suporte torna-se viável quando o fornecedor possui disciplina de engenharia suficiente para controlar alterações de projeto, visibilidade de fabricação suficiente para reservar janelas práticas de produção e flexibilidade comercial suficiente para tratar o projeto como uma sequência, e não como um único pedido de compra. Essas condições parecem óbvias, mas geralmente são onde os projetos em fases se tornam difíceis. Um transformador entregue no prazo, mas fabricado para um grupo de ligação, faixa de taps ou configuração de refrigeração desatualizados, ainda pode atrasar a energização.

Para gerentes de projeto, a pergunta útil não é “O fornecedor pode dividir a remessa?” Quase todos os fornecedores podem fazer essa promessa. A pergunta mais adequada é se o fornecedor consegue manter a consistência técnica e a certeza de entrega desde a primeira seção energizada até a expansão final.

O faseamento funciona quando a arquitetura elétrica é definida com antecedência suficiente

Um fornecedor pode apoiar a implantação em etapas de forma mais eficaz quando o projeto possui um conceito elétrico mestre estável, mesmo que a quantidade exata de transformadores ainda não esteja definida. A equipe deve conhecer a tensão de entrada, a configuração pretendida da distribuição em baixa tensão, as premissas de nível de curto-circuito, a filosofia de aterramento, o regime de operação e os prováveis blocos de carga futuros. Isso é particularmente importante quando transformadores separados operarão posteriormente em paralelo ou alimentarão seções estreitamente interligadas de uma rede.

Em uma expansão de fábrica, por exemplo, a fase um pode energizar utilidades, iluminação e uma linha de produção inicial. A fase dois pode acrescentar motores de alta demanda, aquecimento de processo ou equipamentos automatizados. O primeiro transformador não deve ser selecionado apenas com base na carga conectada atual. Sua impedância, grupo vetorial, regulação de tensão, interface de proteção e margem para carregamento temporário precisam se adequar à configuração final da distribuição. Comprar uma primeira unidade aparentemente econômica sem considerar o sistema posterior é um caminho comum para o reprojeto.

O mesmo princípio se aplica a campi comerciais, hospitais, centros de dados, instalações de mineração e projetos de energia renovável. Seus cronogramas de construção diferem, mas o risco elétrico é semelhante: as primeiras escolhas de equipamentos podem restringir silenciosamente as opções futuras. Um fornecedor competente de transformadores de distribuição perguntará sobre o esquema final antes de confirmar a primeira liberação, em vez de tratar cada fase como equipamento não relacionado.

O fornecedor deve conseguir congelar os detalhes certos, não todos os detalhes

A aquisição em fases exige uma distinção sensata entre as informações que precisam ser definidas agora e aquelas que podem permanecer em aberto. As características técnicas principais geralmente precisam de confirmação antecipada, pois afetam o projeto do transformador, os materiais, os testes e os acessórios. Elas incluem capacidade nominal, níveis de alta e baixa tensão, frequência, grupo vetorial, impedância, requisitos de taps, classe de isolamento, requisitos de invólucro e normas aplicáveis.

Outros itens podem ter maior margem de alteração. A direção de entrada dos cabos, o posicionamento dos acessórios, algumas opções de monitoramento, detalhes de pintura ou invólucro e a sequência de envio geralmente podem ser finalizados posteriormente, desde que a alteração seja feita antes da etapa de produção relevante. O prazo limite exato depende do projeto do produto e do processo da fábrica. As equipes de projeto devem solicitar marcos documentados de congelamento de projeto, em vez de presumir que a “flexibilidade” se aplica até o despacho.

É nesse ponto que a documentação técnica importa mais do que uma linguagem comercial bem elaborada. Um fornecedor deve ser capaz de emitir desenhos, fichas técnicas, dados de perdas, informações de terminais e requisitos de testes em um processo controlado de revisão. Cada fase precisa de um registro claro do que foi aprovado e do que mudou. Se for esperado que o transformador da fase dois corresponda ao da fase um, “especificação semelhante” não é suficiente; os requisitos de correspondência devem ser explicitamente declarados.

A capacidade de produção só ajuda quando é visível e gerenciada

Um projeto em fases beneficia-se da capacidade de produção, mas capacidade não é apenas um número de destaque. O que importa é se o fabricante consegue explicar como a aprovação de engenharia, o bobinamento, a montagem do núcleo, a moldagem ou o processamento de isolamento, os testes, a embalagem e o envio se encaixam nas janelas de entrega solicitadas. O gerente de projeto não precisa de todos os detalhes do chão de fábrica, mas precisa de marcos confiáveis e de aviso antecipado quando uma alteração puder afetá-los.

Para transformadores a seco, o controle de materiais e processos merece atenção especial. Condutores de bobinamento, aço silício de grão orientado, sistemas de resina epóxi, materiais isolantes, componentes de invólucro e equipamentos de controle de temperatura podem influenciar o prazo de entrega. Um fornecedor que lida regularmente com trabalhos em fases deve ser capaz de identificar quais itens são padrão, quais são específicos do projeto e quando os compromissos com materiais precisam ser assumidos. Isso é mais útil do que receber uma garantia genérica de que a fábrica possui “forte capacidade”.

A Jinshida Electric Power Technology Co., Ltd. aborda o fornecimento de equipamentos elétricos por meio de P&D, fabricação e suporte de aplicação para projetos de transmissão e distribuição. Para trabalhos em fases, essa combinação é importante porque as decisões técnicas e as decisões de fabricação não podem ser separadas. Um processo rigoroso de gestão da qualidade também é relevante aqui: cada lote entregue deve permanecer rastreável aos seus desenhos aprovados, requisitos de teste e registros de inspeção.

Escolha equipamentos adequados à sequência de instalação, não apenas ao nível de tensão

O tipo de transformador deve refletir onde e como cada fase será instalada. Subestações internas, edifícios comerciais com espaço limitado, hospitais, instalações de dados e instalações com expectativas rigorosas de desempenho contra incêndio podem favorecer equipamentos a seco. Nesses contextos, evitar o risco de vazamento de óleo e utilizar isolamento não inflamável pode simplificar alguns aspectos práticos da instalação, embora a estratégia completa de incêndio e os requisitos dos códigos locais ainda precisem de análise específica do projeto.

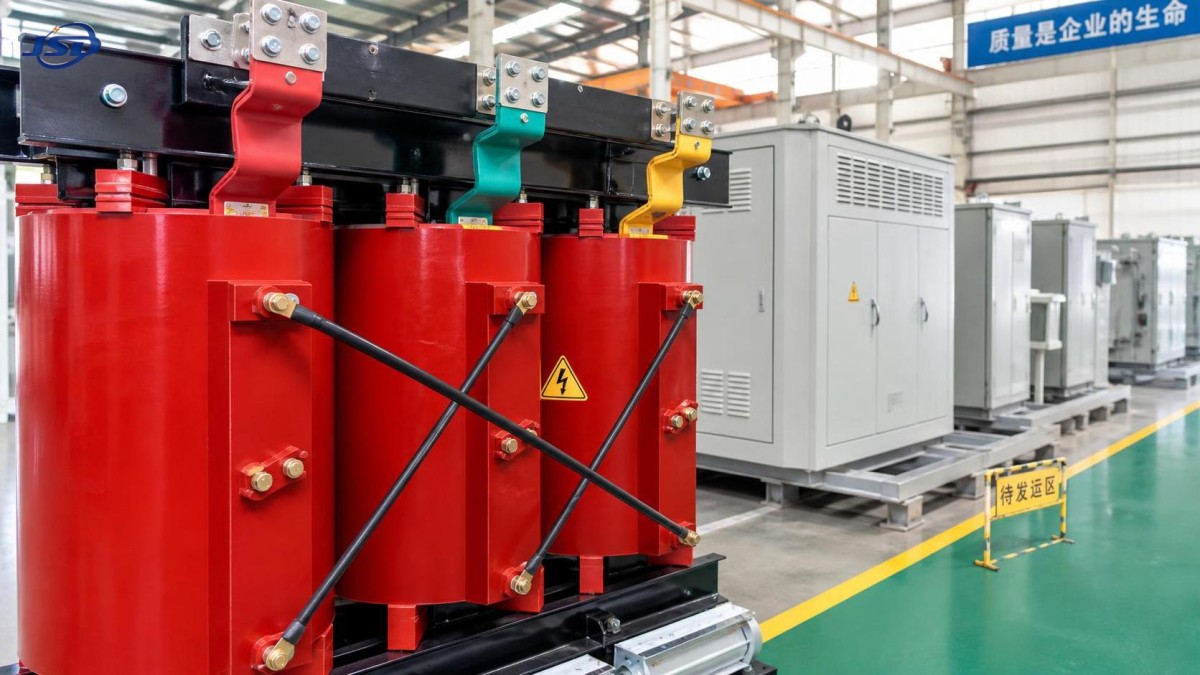

Para uma etapa de distribuição de 33 kV alimentando uma rede de 0.4 kV, uma opção como oTransformador de Distribuição a Seco de Resina Fundida de 33kV pode ser considerada quando o projeto exige construção a seco adequada para ambientes internos e uma faixa de capacidade alinhada aos blocos de carga planejados. A configuração SCB10-12 está disponível com arranjos de entrada de 33 kV e saída de 0.4 kV, capacidades nominais de 30 a 2500 kVA e uma impedância de curto-circuito declarada de 6%. Esses valores não substituem a coordenação do sistema. Eles precisam ser verificados em relação ao fornecimento real da concessionária, estudo de proteção, margem de queda de tensão, ambiente harmônico e cálculo de corrente de curto-circuito a jusante.

Seu desempenho declarado contra incêndio de classe F1, capacidade de impulso atmosférico de 175 kV, opções de proteção e controle de temperatura e capacidade de sobrecarga por ventilação forçada de até 120% da carga nominal podem ser relevantes em um esquema em fases. No entanto, a sobrecarga temporária nunca deve se tornar o plano padrão de capacidade. Ela pode ser útil durante uma transição controlada, mas o crescimento contínuo deve ser atendido por equipamentos permanentes corretamente dimensionados. Essa distinção é fácil de ignorar quando a pressão para energizar a fase um é alta.

O planejamento de entrega deve estar vinculado à prontidão do local

Um transformador que chega antecipadamente nem sempre é um sucesso. Se a sala da subestação continuar úmida, as valas de cabos estiverem incompletas, o acesso para içamento tiver desaparecido devido a obras civis posteriores ou a ventilação ainda não tiver sido comissionada, a entrega antecipada cria riscos de armazenamento e danos. As unidades a seco devem ser protegidas contra umidade, poeira, impactos e acesso não autorizado enquanto aguardam a instalação. O suporte logístico do fornecedor só é valioso se estiver coordenado com a condição real do local.

Um plano prático de liberação geralmente separa várias datas: aprovação técnica, liberação para fabricação, teste de fábrica, prontidão para envio, aceitação no local, instalação, terminação de cabos, teste de proteção e energização. Essas datas não devem ser condensadas em uma única “data de entrega” prometida. Elas são gerenciadas por diferentes partes, e um atraso em qualquer uma delas pode afetar a próxima fase.

Para locais remotos ou projetos que envolvem vários empreiteiros, as dimensões da embalagem, o peso da unidade, as restrições da rota de transporte, os pontos de içamento e os equipamentos de descarga devem ser analisados antecipadamente. Um transformador pode atender à especificação elétrica e ainda se tornar um problema no local se não puder ser movimentado para dentro da sala elétrica após o fechamento da envoltória do edifício.

O que confirmar antes de fazer um pedido em fases

• Um diagrama unifilar mestre que mostre a rede prevista no estado final, não apenas a primeira etapa de energização.
• Quais parâmetros técnicos devem permanecer idênticos entre as fases, especialmente grupo vetorial, impedância, relação de tensão, configuração de taps e método de refrigeração.
• A série IEC 60076 aplicável, as normas GB, os requisitos da concessionária local e os requisitos de documentação de testes específicos do projeto.
• Um processo documentado de controle de alterações, incluindo a última data para modificar acessórios ou a sequência de entrega.
• Restrições do local para instalação, ventilação, acesso, transporte, armazenamento e comissionamento.
• Responsabilidades pelos testes de aceitação em fábrica, acompanhamento de inspeção, liberação de envio e suporte à energização no local.

Essas questões não são uma sobrecarga administrativa. Elas revelam se o fornecedor entende o projeto como um sistema elétrico em desenvolvimento. Um fornecedor que as responde claramente tem maior probabilidade de identificar um conflito antes que o equipamento seja fabricado, quando a correção ainda é administrável.

Sinais de alerta de que o suporte em fases pode ser fraco

Tenha cautela quando um fornecedor fornece um preço rapidamente, mas evita analisar a rede futura, não oferece um caminho claro para aprovação de desenhos ou trata uma revisão técnica apenas como uma questão comercial. Outro sinal de alerta é uma diferença não explicada entre lotes. Pequenas variações físicas podem ser aceitáveis, mas alterações que afetem a compatibilidade elétrica, a coordenação de proteção, as perdas ou as dimensões de interface devem ser divulgadas e avaliadas.

Também é arriscado presumir que um transformador maior protege automaticamente o projeto contra incertezas. O sobredimensionamento pode alterar os níveis de curto-circuito, as perdas operacionais, os ajustes de proteção a montante, as dimensões físicas e o custo de capital. Por outro lado, minimizar agressivamente a capacidade da fase um pode exigir uma substituição disruptiva posteriormente. Um bom planejamento em fases não consiste em sempre comprar equipamentos maiores; consiste em tornar a primeira instalação compatível com o caminho de desenvolvimento acordado.

A relação mais útil com o fornecedor começa antes da primeira liberação

Um fornecedor de transformadores de distribuição pode realmente apoiar projetos em fases quando consegue trabalhar com base em um plano elétrico estável de longo prazo, preservar a consistência técnica crítica, reservar e comunicar marcos de produção realistas e adaptar a entrega à prontidão do local sem perder o controle documental. Isso exige cooperação entre o engenheiro elétrico do projeto, a equipe de compras, o empreiteiro civil, a equipe de comissionamento e o fabricante.

O melhor momento para testar essa capacidade é antes de solicitar a fase um. Compartilhe a rede final prevista, pergunte quais decisões precisam ser congeladas agora e solicite um caminho claro para liberações posteriores. Se as respostas forem específicas, tecnicamente fundamentadas e vinculadas à realidade da fabricação, o projeto terá uma chance muito maior de se expandir sem transformar cada novo transformador em um novo problema de engenharia.
