¿Cuándo puede un proveedor de transformadores de distribución respaldar proyectos por fases?

¿Cuándo puede un proveedor de transformadores de distribución respaldar proyectos por fases?

Un proyecto eléctrico por fases rara vez sigue la secuencia ordenada de adquisiciones mostrada en un cronograma inicial. Las obras civiles avanzan, las cargas de los arrendatarios cambian, se añade una línea industrial o una conexión de energía renovable entra en funcionamiento antes de que el resto del sitio esté listo. En estas situaciones, un proveedor fiable de transformadores de distribución no es simplemente una fuente de equipos conformes. El proveedor debe ayudar al equipo del proyecto a mantener un plan eléctrico viable mientras evolucionan las entregas, las capacidades nominales, las condiciones de instalación y las fechas de puesta en marcha.

Este apoyo se vuelve realista cuando el proveedor cuenta con suficiente rigor de ingeniería para controlar los cambios de diseño, suficiente visibilidad de fabricación para reservar ventanas de producción prácticas y suficiente flexibilidad comercial para tratar el proyecto como una secuencia y no como una única orden de compra. Estas condiciones parecen evidentes, pero a menudo son el punto en el que los proyectos por fases se vuelven difíciles. Un transformador entregado a tiempo pero fabricado con un grupo de conexión, rango de tomas o disposición de refrigeración obsoletos aún puede retrasar la energización.

Para los gerentes de proyecto, la pregunta útil no es «¿Puede el proveedor dividir el envío?». Casi todos los proveedores pueden hacer esa promesa. La mejor pregunta es si el proveedor puede mantener la coherencia técnica y la certeza de entrega desde la primera sección energizada hasta la expansión final.

La ejecución por fases funciona cuando la arquitectura eléctrica se define con suficiente antelación

Un proveedor puede respaldar el despliegue escalonado con mayor eficacia cuando el proyecto cuenta con un concepto eléctrico maestro estable, incluso si la cantidad exacta de transformadores aún no es definitiva. El equipo debe conocer la tensión de entrada, la disposición prevista de distribución de baja tensión, las hipótesis de nivel de cortocircuito, la filosofía de puesta a tierra, el régimen de operación y los probables bloques de carga futuros. Esto es especialmente importante cuando transformadores independientes operarán posteriormente en paralelo o alimentarán secciones estrechamente vinculadas de una red.

En la ampliación de una fábrica, por ejemplo, la primera fase puede energizar los servicios auxiliares, la iluminación y una línea de producción inicial. La segunda fase puede añadir motores de alta demanda, calefacción de proceso o equipos automatizados. El primer transformador no debe seleccionarse únicamente para la carga conectada actual. Su impedancia, grupo vectorial, regulación de tensión, interfaz de protección y capacidad para soportar carga temporal deben ajustarse a la disposición de distribución final. Adquirir una primera unidad aparentemente económica sin considerar el sistema posterior es una vía habitual hacia el rediseño.

El mismo principio se aplica a campus comerciales, hospitales, centros de datos, instalaciones mineras y proyectos de energía renovable. Sus cronogramas de construcción difieren, pero el riesgo eléctrico es similar: las decisiones tempranas sobre equipos pueden restringir discretamente las opciones posteriores. Un proveedor competente de transformadores de distribución preguntará sobre el esquema final antes de confirmar la primera liberación, en lugar de tratar cada fase como equipos no relacionados.

El proveedor debe poder fijar los detalles adecuados, no todos los detalles

La adquisición por fases requiere una distinción sensata entre la información que debe definirse ahora y la información que puede permanecer abierta. Las características técnicas principales suelen requerir confirmación temprana porque afectan al diseño del transformador, los materiales, las pruebas y los accesorios. Estas incluyen la capacidad nominal, los niveles de alta y baja tensión, la frecuencia, el grupo vectorial, la impedancia, los requisitos de tomas, la clase de aislamiento, los requisitos de envolvente y las normas aplicables.

Otros elementos pueden tener mayor margen de ajuste. La dirección de entrada de cables, la ubicación de accesorios, algunas opciones de monitorización, los detalles de pintura o envolvente y la secuencia de envío a menudo pueden definirse posteriormente, siempre que el cambio se realice antes de la etapa de producción correspondiente. La fecha límite exacta depende del diseño del producto y del proceso de fábrica. Los equipos de proyecto deben solicitar hitos documentados de congelación del diseño en lugar de asumir que la «flexibilidad» se aplica hasta el despacho.

Aquí es donde la documentación técnica importa más que un lenguaje comercial pulido. Un proveedor debe poder emitir planos, fichas técnicas, datos de pérdidas, información de terminales y requisitos de pruebas mediante un proceso controlado de revisión. Cada fase necesita un registro claro de lo que se aprobó y de lo que ha cambiado. Si se espera que el transformador de la segunda fase coincida con el de la primera, una «especificación similar» no es suficiente; los requisitos de coincidencia deben indicarse explícitamente.

La capacidad de producción solo ayuda cuando es visible y está gestionada

Un proyecto por fases se beneficia de la capacidad de producción, pero la capacidad no es simplemente una cifra destacada. Lo importante es si el fabricante puede explicar cómo encajan la aprobación de ingeniería, el bobinado, el montaje del núcleo, la fundición o el procesamiento del aislamiento, las pruebas, el embalaje y el envío dentro de las ventanas de entrega solicitadas. El gerente de proyecto no necesita todos los detalles del taller, pero sí necesita hitos creíbles y aviso anticipado cuando un cambio pueda afectarlos.

Para los transformadores de tipo seco, el control de materiales y procesos merece especial atención. Los conductores de bobinado, el acero al silicio de grano orientado, los sistemas de resina epoxi, los materiales aislantes, los componentes de envolvente y los equipos de control de temperatura pueden influir en el plazo de entrega. Un proveedor que gestiona regularmente trabajos por fases debe poder identificar qué elementos son estándar, cuáles son específicos del proyecto y cuándo deben asumirse compromisos de materiales. Esto es más útil que recibir una garantía genérica de que la fábrica tiene una «gran capacidad».

Jinshida Electric Power Technology Co., Ltd. aborda el suministro de equipos eléctricos mediante I+D, fabricación y soporte de aplicación para proyectos de transmisión y distribución. Para los trabajos por fases, esta combinación es importante porque las decisiones técnicas y las decisiones de fabricación no pueden separarse. Un riguroso proceso de gestión de calidad también es relevante aquí: cada lote entregado debe seguir siendo trazable a sus planos aprobados, requisitos de prueba y registros de inspección.

Elija equipos adecuados para la secuencia de instalación, no solo para el nivel de tensión

El tipo de transformador debe reflejar dónde y cómo se instalará cada fase. Las subestaciones interiores, los edificios comerciales con espacio limitado, los hospitales, las instalaciones de datos y las instalaciones con estrictas expectativas de comportamiento frente al fuego pueden favorecer los equipos de tipo seco. En estos entornos, evitar el riesgo de fugas de aceite y utilizar aislamiento no inflamable puede simplificar algunos aspectos prácticos de la instalación, aunque la estrategia completa de protección contra incendios y los requisitos normativos locales aún requieren una revisión específica para el proyecto.

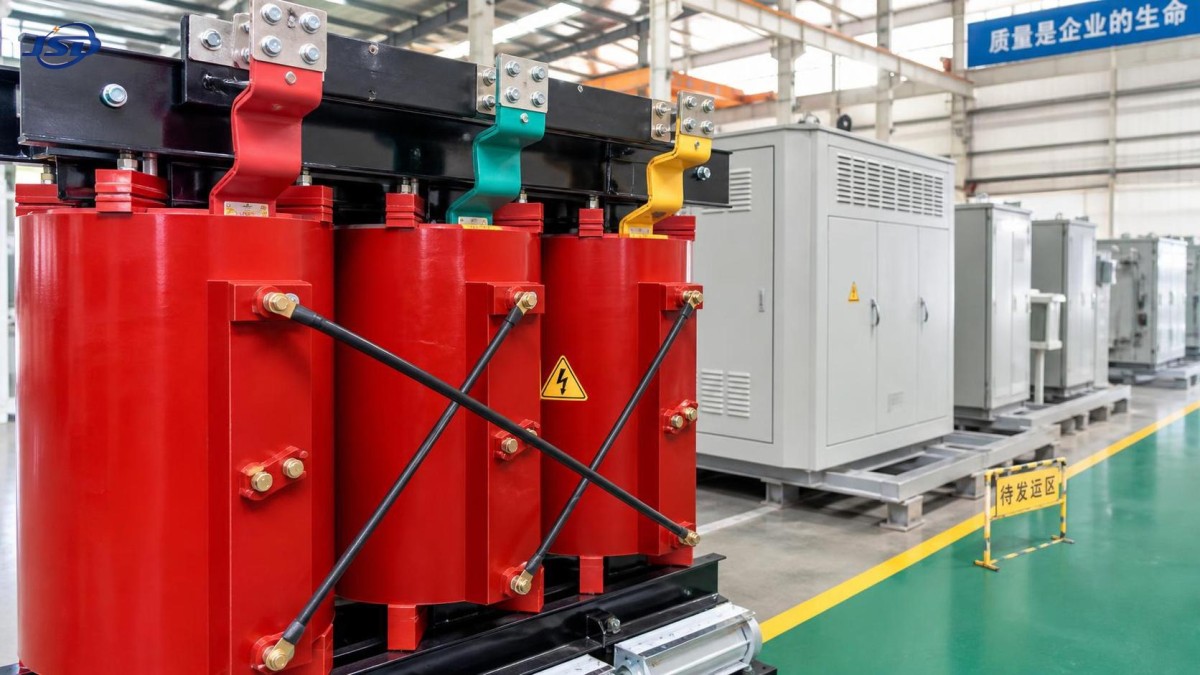

Para una etapa de distribución de 33 kV que alimenta una red de 0.4 kV, puede considerarse una opción como elTransformador de distribución seco de resina fundida de 33 kV cuando el proyecto requiere una construcción de tipo seco apta para interiores y un rango de capacidad acorde con los bloques de carga previstos. La configuración SCB10-12 está disponible con disposiciones de entrada de 33 kV y salida de 0.4 kV, capacidades nominales de 30 a 2500 kVA y una impedancia de cortocircuito especificada del 6%. Estas cifras no sustituyen la coordinación del sistema. Deben verificarse frente al suministro real de la compañía eléctrica, el estudio de protección, el margen de caída de tensión, el entorno armónico y el cálculo de la capacidad de cortocircuito aguas abajo.

Su comportamiento frente al fuego de clase F1, capacidad de impulso por rayo de 175 kV, opciones de protección y control de temperatura, y capacidad de sobrecarga por aire forzado de hasta el 120% de la carga nominal pueden ser relevantes en un esquema por fases. Sin embargo, la sobrecarga temporal nunca debe convertirse en el plan de capacidad predeterminado. Puede ser útil durante una transición controlada, pero el crecimiento continuo debe abordarse mediante equipos permanentes correctamente dimensionados. Esta distinción es fácil de pasar por alto cuando la presión para energizar la primera fase es alta.

La planificación de entregas debe estar vinculada a la preparación del sitio

La llegada anticipada de un transformador no siempre es un éxito. Si la sala de subestación sigue húmeda, las zanjas de cables están incompletas, el acceso de elevación ha desaparecido tras obras civiles posteriores o la ventilación no se ha puesto en marcha, una entrega temprana genera riesgos de almacenamiento y daños. Las unidades de tipo seco deben protegerse de la humedad, el polvo, los impactos y el acceso no autorizado mientras esperan su instalación. El soporte logístico del proveedor solo es valioso si se coordina con la condición real del sitio.

Un plan de liberación práctico normalmente separa varias fechas: aprobación técnica, liberación de fabricación, prueba de fábrica, preparación para envío, aceptación en sitio, instalación, terminación de cables, pruebas de protección y energización. Estas fechas no deben comprimirse en una única «fecha de entrega» prometida. Son gestionadas por diferentes partes, y un retraso en cualquiera de ellas puede afectar la siguiente fase.

Para sitios remotos o proyectos que involucran a varios contratistas, las dimensiones del embalaje, el peso de la unidad, las restricciones de la ruta de transporte, los puntos de elevación y los equipos de descarga deben revisarse con antelación. Un transformador puede cumplir la especificación eléctrica y aun así convertirse en un problema en el sitio si no puede trasladarse a la sala eléctrica después de que se cierre la envolvente del edificio.

Qué confirmar antes de realizar un pedido por fases

• Un diagrama unifilar maestro que muestre la red prevista en su estado final, no solo la primera etapa de energización.
• Qué parámetros técnicos deben permanecer idénticos entre fases, especialmente el grupo vectorial, la impedancia, la relación de tensión, la disposición de tomas y el método de refrigeración.
• La serie IEC 60076 aplicable, las normas GB, los requisitos de la compañía eléctrica local y los requisitos de documentación de pruebas específicos del proyecto.
• Un proceso documentado de control de cambios, incluida la última fecha para modificar accesorios o la secuencia de entrega.
• Las limitaciones del sitio para instalación, ventilación, acceso, transporte, almacenamiento y puesta en marcha.
• Las responsabilidades relativas a las pruebas de aceptación en fábrica, la asistencia a inspecciones, la liberación de envío y el soporte para la energización en sitio.

Estas preguntas no son una carga administrativa. Revelan si el proveedor entiende el proyecto como un sistema eléctrico en desarrollo. Un proveedor que las responde con claridad tiene más probabilidades de identificar un conflicto antes de que se fabrique el equipo, cuando la corrección aún es manejable.

Señales de advertencia de que el soporte por fases puede ser insuficiente

Tenga precaución cuando un proveedor proporciona un precio rápidamente pero evita revisar la red futura, no ofrece una ruta clara de aprobación de planos o trata una revisión técnica únicamente como un asunto comercial. Otra señal de advertencia es una diferencia inexplicada entre lotes. Las variaciones físicas menores pueden ser aceptables, pero los cambios que afecten la compatibilidad eléctrica, la coordinación de protecciones, las pérdidas o las dimensiones de interfaz deben divulgarse y evaluarse.

También es arriesgado asumir que un transformador más grande protege automáticamente al proyecto frente a la incertidumbre. El sobredimensionamiento puede alterar los niveles de cortocircuito, las pérdidas operativas, los ajustes de protección aguas arriba, las dimensiones físicas y el costo de capital. Por el contrario, minimizar agresivamente la capacidad de la primera fase puede obligar a un reemplazo disruptivo más adelante. Una buena planificación por fases no consiste en comprar siempre equipos más grandes; consiste en hacer que la primera instalación sea compatible con la ruta de desarrollo acordada.

La relación más útil con el proveedor comienza antes de la primera liberación

Un proveedor de transformadores de distribución puede respaldar genuinamente proyectos por fases cuando puede trabajar a partir de un plan eléctrico estable a largo plazo, preservar la coherencia técnica crítica, reservar y comunicar hitos de producción realistas y adaptar la entrega a la preparación del sitio sin perder el control documental. Esto requiere cooperación entre el ingeniero eléctrico del proyecto, el equipo de adquisiciones, el contratista civil, el equipo de puesta en marcha y el fabricante.

El mejor momento para evaluar esa capacidad es antes de ordenar la primera fase. Comparta la red final prevista, pregunte qué decisiones deben congelarse ahora y solicite una ruta clara para las liberaciones posteriores. Si las respuestas son específicas, técnicamente fundamentadas y están vinculadas a la realidad de fabricación, el proyecto tendrá muchas más probabilidades de ampliarse sin convertir cada nuevo transformador en un nuevo problema de ingeniería.
