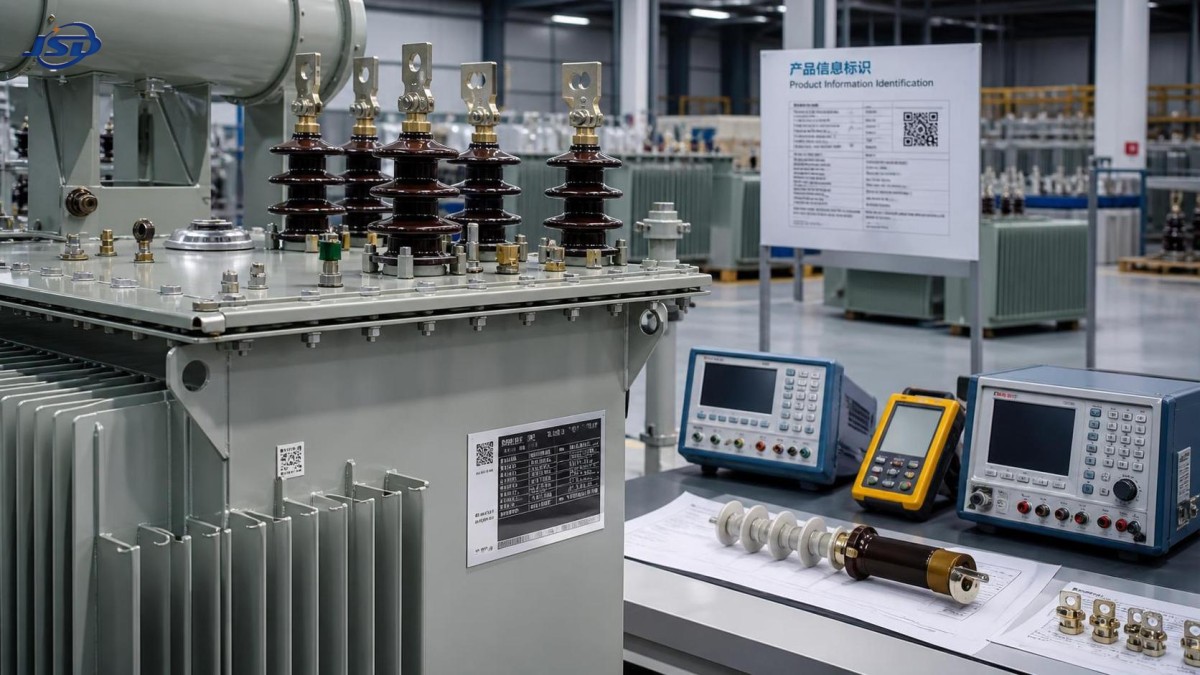

Что необходимо проверить перед утверждением производителя распределительных трансформаторов

Согласование трансформатора может казаться стандартной процедурой, пока от него не начинает зависеть график монтажа. Поступает коммерческое предложение, в каталоге указаны знакомые номиналы, а поставщик подтверждает возможность изготовления на требуемые напряжение и мощность. Однако сложные вопросы часто возникают позднее: контролируются ли чертежи, была ли система изоляции подтверждена для фактических условий эксплуатации, может ли завод отследить неисправный компонент и отреагирует ли поставщик при изменении уставки защиты или условий на площадке?

Для работ по распределению электроэнергии неподходящий трансформатор — это не просто неудобство при закупке. Он может привести к задержкам при подаче напряжения, повторным выездам на площадку, рискам перегрева, ограниченному доступу для обслуживания или угрозе безопасности для персонала, работающего рядом с оборудованием. Поэтому наиболее надежный процесс согласования основывается не только на цене, внешнем виде или файле сертификата. Это структурированная проверка того, способен ли производитель стабильно поставлять указанную конструкцию и подтверждать проведение ее испытаний.

Начните с отделения требований от коммерческого предложения

Прежде чем сравнивать поставщиков, подготовьте четкие технические требования. Многие проблемы при согласовании начинаются тогда, когда общее описание трансформатора принимается за полную спецификацию. «Распределительный трансформатор, 1,000 kVA» не предоставляет производителю достаточно информации о режиме работы и не дает покупателю достаточных критериев приемки.

Сначала подтвердите электрические параметры: первичное и вторичное напряжение, частоту, группу соединения, где это применимо, требуемое сопротивление короткого замыкания, диапазон ответвлений, уровень изоляции, схему нейтрали и ожидаемый профиль нагрузки. Затем зафиксируйте условия эксплуатации. Оборудование для установки внутри помещения в контролируемой электротехнической комнате имеет иные требования, чем агрегат, размещаемый рядом с запыленной технологической линией, вблизи морского порта или на пункте сбора энергии от возобновляемых источников с частыми изменениями нагрузки.

Условия окружающей среды заслуживают такого же внимания, как и данные на паспортной табличке. Уточните, будет ли трансформатор подвергаться воздействию высокой температуры окружающей среды, ограниченной вентиляции, высоты над уровнем моря, влаги, соленого воздуха, коррозионных газов, вибрации или иметь ограниченный доступ для подъема и осмотра. Эти условия влияют на охлаждение, выбор корпуса, конструкцию изоляции, защитные покрытия, расположение выводов и планирование технического обслуживания. Если они не указаны в требованиях к закупке, позднее они могут быть признаны исключениями.

Также полезно определить документы, которые должны быть согласованы до начала производства. Практичный комплект документов обычно включает чертеж общего вида, данные паспортной таблички, схему соединений, технический паспорт, информацию о потерях, если она предусмотрена, перечень основных компонентов, план испытаний и план качества. Цель состоит не в том, чтобы запрашивать документы ради самих документов. Она заключается в том, чтобы убедиться, что изготавливаемый агрегат является тем же агрегатом, который был оценен.

Смотрите дальше презентации современного завода

Компетентныйпроизводитель распределительных трансформаторов должен быть способен достаточно подробно объяснить свой процесс, чтобы проверяющий мог проследить путь продукции от входного материала до финального испытания. Общее заявление об управлении качеством менее полезно, чем доказательства контроля на этапах, где дефекты трудно обнаружить после сборки.

При оценке завода попросите показать, как принимаются и допускаются к использованию электротехническая сталь сердечника, проводниковые материалы, изоляционные компоненты, вводы, переключатели ответвлений, температурные устройства и защитные принадлежности. Идентификация и прослеживаемость материалов важны, поскольку трансформатор может содержать внешне похожие компоненты с различными электрическими или тепловыми характеристиками. Производитель должен иметь метод предотвращения неутвержденных замен, особенно при сжатых сроках поставки.

Уделите особое внимание операциям намотки и изоляции. Эти этапы влияют на диэлектрическую надежность, способность выдерживать короткое замыкание и долгосрочные тепловые характеристики. Полезные темы для обсуждения включают подготовку проводников, контроль натяжения при намотке, размещение изоляции, методы пайки или соединения, контроль процесса сушки и обращение со сборочными единицами до окончательной установки в корпус или бак. Нет необходимости предписывать каждую производственную деталь, но поставщик должен показать, что критически важные работы выполняются по установленным инструкциям и проверяются на соответствующих контрольных точках.

Задайте простой, но показательный вопрос: «Что происходит дальше, если значение при приемо-сдаточном испытании выходит за допустимый диапазон?» Надежный ответ должен описывать изоляцию несоответствующей продукции, расследование, корректирующие действия, повторные испытания и утверждение перед выпуском. Если ответ ограничивается фразой «мы это исправим», запросите фактическую процедуру обработки несоответствий. Согласование должно зависеть от системы, предотвращающей повторное возникновение проблемы, а не от уверенности в устном заверении.

Рассматривайте сертификаты как подтверждающее доказательство, а не как основание для решения

Сертификаты могут подтверждать, что система менеджмента или продуктовая структура были оценены, но они не доказывают автоматически, что каждый поставленный трансформатор соответствует спецификации закупки. Проверьте область действия сертификата, выдавший орган, срок действия и производственную площадку, на которую он распространяется. Если сертификат относится к другому предприятию, семейству продукции или виду производственной деятельности, его ценность для предлагаемого заказа может быть ограниченной.

Техническое соответствие следует проверять по фактическим стандартам, указанным в спецификации. В зависимости от проекта и рынка оборудование может требовать соответствия применимым стандартам IEC, IEEE, ANSI, EN, GB или другим требуемым стандартам. Важен не факт перечисления поставщиком множества стандартов в брошюре. Важно, соответствуют ли предлагаемая конструкция, последовательность испытаний, компоненты и документация стандартам и редакции, требуемым для проекта.

Если требуется подтверждение типовых испытаний, установите, относится ли документ к предлагаемой конструкции. Проверьте номинальные параметры, класс напряжения, схему изоляции, способ охлаждения, конструкцию и сведения об испытательной лаборатории. Отчет для другой конфигурации все еще может предоставлять полезную справочную информацию, но без технического сравнения его не следует считать прямым доказательством. Если отклонения допустимы, зафиксируйте их официально, а не оставляйте только в обсуждениях по электронной почте.

Сделайте план испытаний частью этапа согласования

Испытания — это этап, на котором заявления о конструкции становятся проверяемыми доказательствами. Поставщик должен предоставить график испытаний достаточно рано, чтобы покупатель мог рассмотреть точки присутствия при испытаниях и требования к документации. Приемо-сдаточные испытания обычно ожидаются для каждого агрегата в соответствии с применимым стандартом и договором, тогда как типовые, специальные или дополнительные испытания могут зависеть от конкретного проекта.

Запросите четкий перечень испытаний, предлагаемых для трансформатора, и подтвердите критерии приемки для каждого из них. В зависимости от конструкции и спецификации это может включать проверку коэффициента трансформации, подтверждение полярности или группы соединения, сопротивление обмоток, сопротивление изоляции, испытание приложенным напряжением, испытание индуцированным напряжением, измерение сопротивления короткого замыкания, измерение потерь холостого хода и потерь нагрузки, проверки, связанные с температурой, и функциональные проверки принадлежностей. Точный объем должен определяться основным стандартом и спецификацией закупки, а не копироваться из другого проекта.

Проверяйте отчеты об испытаниях не только на наличие отметки о прохождении. В них должны быть указаны серийный номер или прослеживаемый идентификатор агрегата, статус испытательного оборудования, если это требуется, измеренные значения, допуски, даты и подписи уполномоченных лиц. Отчет, который нельзя четко связать с поставленным агрегатом, имеет небольшую ценность при последующем расследовании.

Испытания в присутствии представителя покупателя могут быть уместны для критически важных установок, первых заказов, нестандартных конструкций или оборудования с тяжелыми последствиями отказа. Представитель должен заранее получить утвержденные чертежи и план испытаний. На заводе проверьте данные паспортной таблички, видимую конструкцию, принадлежности, маркировку выводов, точки заземления, схему испытаний и окончательные записи. Если испытание повторяется, выясните причину. Повторное испытание не является автоматически неприемлемым, однако причина и окончательное решение должны быть документированы.

Проверьте, можно ли установить конструкцию и обеспечить ее безопасную эксплуатацию

Техническое соответствие на бумаге не гарантирует безопасный результат на площадке. Проверьте интерфейсы вокруг трансформатора: направление ввода кабелей, идентификацию фаз, зазоры, приспособления для подъема, заземляющие выводы, доступ к настройкам ответвлений, расположение защитных устройств и пространство, необходимое для осмотра или замены. С производителем, который заранее запрашивает ограничения площадки, часто проще работать, чем с тем, кто предлагает стандартный габаритный чертеж только после начала производства.

Для компактных распределительных установок трансформатор может поставляться как часть более крупной комплектной системы. В такой ситуации согласование должно охватывать интерфейсы между высоковольтной коммутационной аппаратурой, низковольтным распределением, учетом, компенсирующим оборудованием, шинопроводами, корпусом и трансформатором, а не только сам трансформатор. Номинальные параметры должны быть согласованы, внутреннее разделение должно быть понятно, а степень защиты должна соответствовать фактическому воздействию окружающей среды.

Например, предлагаемаяКомпактная подстанция европейского типа может рассматриваться, если проекту требуется интегрированная высоковольтная и низковольтная распределительная система для таких объектов, как промышленные парки, коммерческие здания, порты, общественные зоны, жилые комплексы, а также солнечные и ветровые проекты. Доступные конфигурации могут охватывать мощности трансформаторов от 100 kVA до 2500 kVA при максимальном рабочем напряжении 35 kV и номинальной частоте переменного тока 50 Hz или 60 Hz. Покупатель все равно должен проверить выбранный материал корпуса, требуемую степень защиты от проникновения, номинал шинопровода, схему вентиляции и конструкцию доступа с учетом условий площадки, а не утверждать комплект только на основании категории продукции.

Корпус, описываемый как полностью закрытый или изолированный, может способствовать более безопасной эксплуатации, но это не отменяет необходимости проверки кабельных оконцеваний, блокировок, дренажа, контроля конденсации, предупреждающих этикеток и доступа для обслуживания. Для наружных объектов или агрессивных условий уточните, как обеспечиваются коррозионная стойкость, защита от проникновения пыли и воды, а также тепловая вентиляция. Если имеются особые условия эксплуатации, например экстремальный климат или зоны, требующие мер предосторожности, связанных со взрывоопасностью, до выпуска необходимо получить техническое заключение по конкретной конструкции.

Сравнивайте стоимость с точки зрения контролируемого риска

Самая низкая предложенная цена может отражать действительно эффективный производственный процесс, но также может быть результатом исключенных испытаний, принадлежностей более низкого класса, ограниченной документации или допущений, не соответствующих проекту. Для справедливого сравнения необходима единая техническая основа. Попросите каждого участника тендера указать исключения, отклонения, опциональные позиции, объем поставки, запасные части, поддержку при вводе в эксплуатацию и гарантийные условия таким образом, чтобы их можно было сравнить построчно.

Обращайте внимание на изменения, влияющие на работы в течение жизненного цикла. Немного более дешевый агрегат может оказаться дорогостоящим, если его компоновка выводов усложняет монтаж кабелей, если для доступа требуется значительный объем работ по отключению или если запасные части невозможно идентифицировать по документации. Аналогично, поставщик, предоставляющий полные исполнительные чертежи, документацию по испытаниям, сведения об упаковке, инструкции по подъему и четкие сервисные контакты, может снизить неопределенность при вводе в эксплуатацию и будущем обслуживании.

Срок поставки следует оценивать с такой же тщательностью. Уточните, какие позиции имеют длительный срок изготовления, производятся ли основные компоненты собственными силами или закупаются у внешних поставщиков и как контролируются изменения конструкции после резервирования производственного слота. Достоверный график включает время на утверждение чертежей, выпуск материалов, производство, испытания, инспекцию, упаковку и подготовку к транспортировке. Обещания без этих контрольных этапов трудно контролировать при изменении графика работ на площадке.

Используйте файл согласования, способный выдержать последующие проверки

Перед выдачей согласования соберите доказательства в одной контролируемой записи. Она должна содержать окончательно согласованную спецификацию, утвержденные чертежи, заявленные отклонения, проверку сертификатов, применимые требования к испытаниям, порядок инспекции, перечень выдаваемых документов и указанные контакты для технических разъяснений. Номера редакций должны быть видимыми. Согласование на основе устаревшего чертежа является распространенной причиной предотвратимых споров.

Полезно сделать паузу перед выпуском и задать несколько практических вопросов. Соответствует ли предлагаемый агрегат электрической системе, а не только запрошенной мощности? Учтены ли экологические условия и ограничения монтажа? Прослеживаются ли критически важные компоненты и производственные процессы? Достаточны ли предлагаемые доказательства испытаний для данного заказа? Можно ли безопасно установить, заземлить, обслуживать оборудование и получить к нему доступ? Приняты ли какие-либо исключения официально ответственным техническим органом?

Если любой ответ остается неопределенным, согласование может быть условным, а не поспешным. Запросите пересмотренный чертеж, дополнительный технический расчет, где это уместно, уточненный объем испытаний или документированный ответ по отклонению. Обычно это проще, чем пытаться устранить неоднозначность после отгрузки оборудования.

Наиболее надежное решение редко основывается на одном документе или одном посещении завода. Оно формируется путем объединения спецификации, производственного контроля, доказательств испытаний, монтажных интерфейсов и коммерческого объема в единый прослеживаемый анализ. При последовательном применении такой дисциплины выбор производителя распределительных трансформаторов становится контролируемым инженерным решением, а не суждением, основанным только на заявлениях в каталоге или первоначальной цене.
