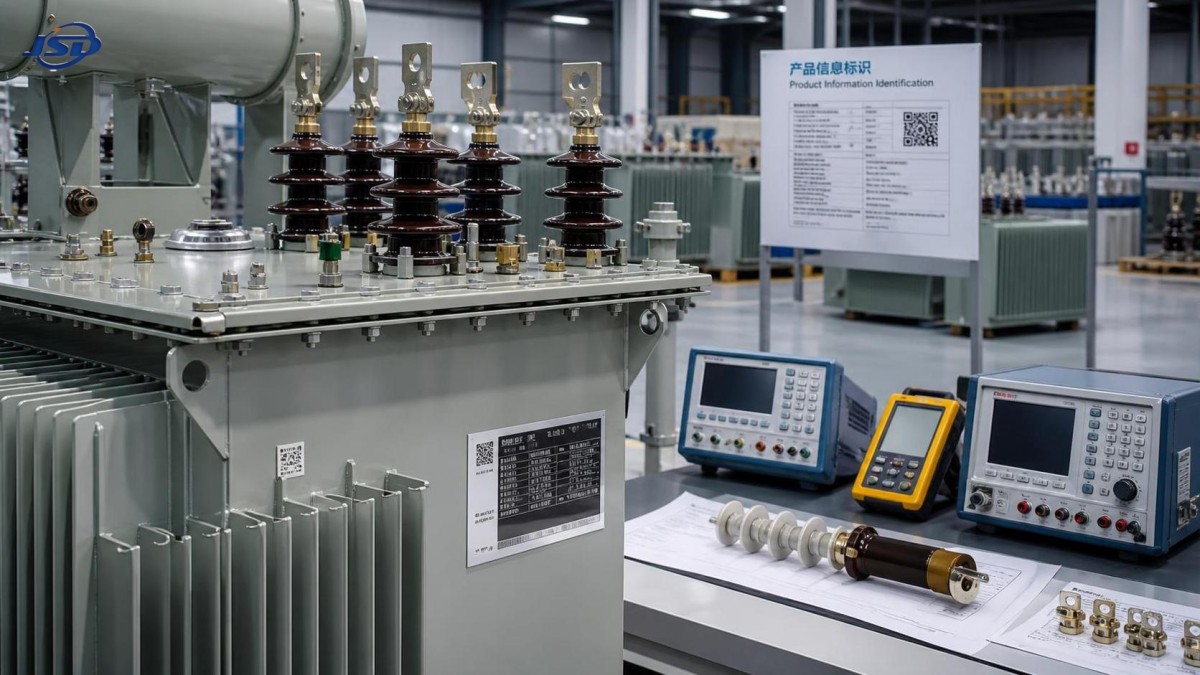

Qué verificar antes de aprobar a un fabricante de transformadores de distribución

La aprobación de un transformador puede parecer rutinaria hasta que el calendario de instalación empieza a depender de ella. Llega una cotización, el catálogo enumera valores nominales conocidos y el proveedor confirma que puede fabricar conforme al voltaje y la capacidad solicitados. Sin embargo, las preguntas difíciles suelen surgir más tarde: ¿están controlados los planos?, ¿se validó el sistema de aislamiento para el entorno real?, ¿puede la fábrica rastrear un componente defectuoso?, ¿responderá el proveedor cuando cambie un ajuste de protección o una condición del sitio?

En los trabajos de distribución eléctrica, un transformador inadecuado no es simplemente un inconveniente de compra. Puede provocar retrasos en la energización, visitas repetidas al sitio, preocupaciones por sobrecalentamiento, acceso restringido para el mantenimiento o una exposición a riesgos para las personas que trabajan cerca del equipo. Por lo tanto, el proceso de aprobación más seguro no se basa únicamente en el precio, la apariencia o un archivo de certificados. Es un esfuerzo estructurado para determinar si el fabricante puede entregar repetidamente el diseño especificado y demostrar que ha sido sometido a pruebas.

Comience por separar el requisito de la cotización

Antes de comparar proveedores, prepare un requisito técnico claro. Muchos problemas de aprobación comienzan cuando una descripción general del transformador se trata como una especificación completa. «Transformador de distribución, 1.000 kVA» no proporciona al fabricante información suficiente sobre el servicio requerido, ni ofrece al comprador criterios suficientes para la aceptación.

Confirme primero las bases eléctricas: voltaje primario y secundario, frecuencia, grupo vectorial cuando corresponda, requisito de impedancia, rango de tomas, nivel de aislamiento, disposición del neutro y perfil de carga previsto. Después, registre el contexto operativo. Los equipos interiores en una sala eléctrica controlada tienen necesidades diferentes a las de una unidad instalada junto a una línea de procesamiento polvorienta, cerca de un puerto costero o en un punto de recolección de energía renovable con variaciones frecuentes de carga.

Las condiciones ambientales merecen la misma atención que la placa de características. Pregunte si el transformador estará expuesto a temperatura ambiente elevada, ventilación restringida, altitud, humedad, aire cargado de sal, gases corrosivos, vibraciones o acceso limitado para elevación e inspección. Estas condiciones influyen en la refrigeración, la selección de la envolvente, el diseño del aislamiento, los recubrimientos protectores, la disposición de terminales y la planificación del mantenimiento. Si no se indican en el requisito de compra, posteriormente podrían tratarse como exclusiones.

También es útil identificar los documentos que deben aprobarse antes de que comience la fabricación. Un conjunto práctico de documentos normalmente incluye un plano de disposición general, datos de la placa de características, diagrama de conexión, ficha técnica, información de pérdidas cuando se especifique, lista de componentes principales, plan de pruebas y plan de calidad. El objetivo no es solicitar documentación por sí misma. Es asegurar que la unidad que se está fabricando sea la misma que se evaluó.

Mire más allá de una presentación de fábrica impecable

Un fabricante competente detransformadores de distribución debe poder explicar su proceso con suficiente detalle para que un revisor pueda seguir el producto desde la recepción de materiales hasta la prueba final. Una declaración general sobre la gestión de calidad es menos útil que la evidencia de control en los puntos donde los defectos son difíciles de detectar después del ensamblaje.

Durante una evaluación de fábrica, solicite ver cómo se reciben y liberan para uso el acero del núcleo, el material conductor, los componentes de aislamiento, las boquillas, los cambiadores de tomas, los dispositivos de temperatura y los accesorios de protección. La identidad y trazabilidad de los materiales son importantes porque un transformador puede contener componentes de aspecto similar con características eléctricas o térmicas diferentes. El fabricante debe contar con un método para evitar sustituciones no aprobadas, especialmente cuando los plazos de entrega son ajustados.

Preste especial atención a las operaciones de bobinado y aislamiento. Estas etapas afectan la fiabilidad dieléctrica, la capacidad de soportar cortocircuitos y el rendimiento térmico a largo plazo. Los puntos útiles para tratar incluyen la preparación del conductor, el control de la tensión de bobinado, la colocación del aislamiento, los métodos de soldadura fuerte o conexión, el control del proceso de secado y la manipulación de los conjuntos antes de la envolvente final o la instalación en el tanque. No es necesario prescribir cada detalle de producción, pero el proveedor debe poder demostrar que el trabajo crítico se realiza conforme a instrucciones definidas y se verifica en puntos de retención adecuados.

Formule una pregunta sencilla pero reveladora: «Si el valor de una prueba rutinaria está fuera del rango permitido, ¿qué ocurre después?». Una respuesta fiable debe describir la segregación, la investigación, la acción correctiva, la repetición de pruebas y la aprobación antes de la liberación. Si la respuesta se limita a «lo solucionaremos», solicite el proceso real de no conformidad. La aprobación debe depender de un sistema que evite recurrencias, no de la confianza en una garantía verbal.

Considere las certificaciones como evidencia de apoyo, no como la decisión

Los certificados pueden confirmar que se ha evaluado un sistema de gestión o un marco de producto, pero no demuestran automáticamente que cada transformador suministrado cumpla con la especificación de compra. Verifique el alcance del certificado, el organismo emisor, la validez y la ubicación de fabricación que cubre. Si un certificado se aplica a una instalación, familia de productos o actividad de producción diferente, puede tener un valor limitado para el pedido propuesto.

La conformidad técnica debe revisarse frente a las normas reales indicadas en la especificación. Según el proyecto y el mercado, el equipo puede necesitar cumplir con las normas IEC, IEEE, ANSI, EN, GB u otras normas requeridas aplicables. La pregunta importante no es si un proveedor enumera muchas normas en un folleto. Es si el diseño propuesto, la secuencia de pruebas, los componentes y la documentación corresponden a las normas y la edición exigidas para el proyecto.

Cuando se solicite evidencia de pruebas de tipo, determine si el documento es relevante para el diseño propuesto. Verifique la potencia nominal, la clase de voltaje, la disposición del aislamiento, el método de refrigeración, la construcción y los datos del laboratorio de pruebas. Un informe para una configuración diferente puede seguir proporcionando información útil, pero no debe tratarse como prueba directa sin una comparación técnica. Si se aceptan desviaciones, regístrelas formalmente en lugar de dejarlas en discusiones por correo electrónico.

Convierta el plan de pruebas en parte de la etapa de aprobación

Las pruebas son el punto en el que las afirmaciones de diseño se convierten en evidencia verificable. Un proveedor debe proporcionar un programa de pruebas con suficiente antelación para que el comprador revise los puntos de presenciación y los requisitos documentales. Generalmente se esperan pruebas rutinarias para cada unidad conforme a la norma aplicable y al contrato, mientras que las pruebas de tipo, especiales o adicionales pueden ser específicas del proyecto.

Solicite una lista clara de las pruebas propuestas para el transformador y confirme la base de aceptación para cada una. Según el diseño y la especificación, esto puede incluir verificación de relación de transformación, confirmación de polaridad o grupo vectorial, resistencia de devanados, resistencia de aislamiento, pruebas de tensión aplicada, pruebas de tensión inducida, medición de impedancia, medición de pérdidas en vacío y con carga, verificaciones relacionadas con la temperatura y comprobaciones funcionales de accesorios. El alcance exacto debe regirse por la norma aplicable y la especificación de compra, en lugar de copiarse de otro proyecto.

Revise los informes de prueba para comprobar más que una declaración de aprobación. Deben identificar el número de serie o la referencia trazable de la unidad, el estado del equipo de prueba cuando se requiera, los valores medidos, las tolerancias, las fechas y la firma autorizada. Un informe que no pueda vincularse claramente a la unidad entregada tiene poco valor durante una investigación posterior.

La presenciación de pruebas puede ser apropiada para instalaciones críticas, primeros pedidos, diseños inusuales o equipos cuyas fallas tengan consecuencias importantes. El testigo debe recibir con antelación los planos aprobados y el plan de pruebas. En la fábrica, verifique la información de la placa de características, la construcción visible, los accesorios, las marcas de terminales, los puntos de puesta a tierra, la configuración de pruebas y los registros finales. Si se repite una prueba, pregunte por qué. Una repetición no es automáticamente inaceptable, pero el motivo y la disposición final deben documentarse.

Compruebe si el diseño puede instalarse y mantenerse seguro

La conformidad técnica sobre el papel no garantiza un resultado seguro en el sitio. Revise las interfaces alrededor del transformador: dirección de entrada de cables, identificación de fases, distancias de seguridad, disposiciones de elevación, terminales de puesta a tierra, acceso a los ajustes de tomas, ubicaciones de los dispositivos de protección y el espacio necesario para inspección o sustitución. Un fabricante que solicita las limitaciones del sitio desde el principio suele ser más fácil de gestionar que uno que solo ofrece un plano de dimensiones estándar después de iniciada la producción.

En instalaciones compactas de distribución, el transformador puede suministrarse como parte de una disposición empaquetada más amplia. En esa situación, la aprobación debe cubrir las interfaces entre la conmutación de alta tensión, la distribución de baja tensión, la medición, los equipos de compensación, las barras colectoras, la envolvente y el transformador, no solo el transformador en sí. Las capacidades nominales deben coordinarse, debe comprenderse la segregación interna y el grado de protección debe corresponder a la exposición real.

Por ejemplo, unaSubestación compacta tipo europea puede considerarse cuando un proyecto requiere una disposición integrada de distribución de alta y baja tensión para ubicaciones como parques industriales, edificios comerciales, puertos, áreas públicas, desarrollos residenciales o proyectos solares y eólicos. Las configuraciones disponibles pueden cubrir capacidades de transformador de 100 kVA a 2500 kVA, con un voltaje máximo de operación de 35 kV y una frecuencia nominal de CA de 50 Hz o 60 Hz. El comprador debe verificar aun así el material de envolvente seleccionado, el requisito de protección contra ingreso, la capacidad nominal de las barras colectoras, la disposición de ventilación y el diseño de acceso frente a las condiciones del sitio, en lugar de aprobar el conjunto únicamente por su categoría de producto.

Una envolvente descrita como totalmente cerrada o aislada puede favorecer una operación más segura, pero no elimina la necesidad de examinar las terminaciones de cables, los enclavamientos, el drenaje, el control de condensación, las etiquetas de advertencia y el acceso para mantenimiento. Para ubicaciones exteriores o agresivas, pregunte cómo se abordan la resistencia a la corrosión, el ingreso de polvo, el ingreso de agua y la ventilación térmica. Cuando intervengan entornos especiales, como climas extremos o áreas que requieran precauciones relacionadas con explosiones, obtenga una revisión técnica específica del diseño antes de la liberación.

Compare el costo en términos de riesgo controlable

El precio cotizado más bajo puede reflejar un proceso de producción realmente eficiente, pero también puede derivarse de pruebas omitidas, accesorios de menor calidad, documentación limitada o supuestos que no coinciden con el proyecto. Una comparación justa necesita una base técnica común. Solicite a cada licitante que identifique exclusiones, desviaciones, partidas opcionales, alcance de suministro, repuestos, asistencia para puesta en marcha y condiciones de garantía de una manera que permita compararlos línea por línea.

Preste atención a los cambios que afectan el trabajo durante el ciclo de vida. Una unidad ligeramente más económica puede resultar costosa si su disposición de terminales complica la instalación de cables, si el acceso requiere amplios trabajos de parada o si las piezas de repuesto no pueden identificarse a partir de los registros. Del mismo modo, un proveedor que proporciona planos completos conforme a obra, documentación de pruebas, detalles de embalaje, instrucciones de elevación y contactos de servicio claros puede reducir la incertidumbre durante la puesta en marcha y el mantenimiento futuro.

El plazo de entrega debe evaluarse con la misma disciplina. Pregunte qué elementos tienen plazos largos, si los componentes principales se fabrican internamente o se adquieren externamente y cómo se controlan los cambios de diseño después de reservar la capacidad de producción. Un calendario creíble incluye tiempo para la aprobación de planos, la liberación de materiales, la fabricación, las pruebas, la inspección, el embalaje y la preparación para el transporte. Las promesas sin estos hitos son difíciles de gestionar cuando cambia el programa del sitio.

Utilice un expediente de aprobación que resista una consulta posterior

Antes de emitir la aprobación, reúna la evidencia en un único registro controlado. Debe mostrar la especificación final acordada, los planos aprobados, las desviaciones declaradas, la verificación de certificados, los requisitos de prueba aplicables, las disposiciones de inspección, los documentos entregables y los contactos designados para aclaraciones técnicas. Mantenga visibles los números de revisión. Una aprobación basada en un plano antiguo es una fuente común de disputas evitables.

Es útil hacer una pausa antes de la liberación y plantear varias preguntas prácticas. ¿La unidad ofrecida corresponde al sistema eléctrico, y no solo a la capacidad solicitada? ¿Se han abordado las limitaciones ambientales y de instalación? ¿Son trazables los componentes críticos y los controles de producción? ¿La evidencia de prueba propuesta es suficiente para este pedido? ¿El equipo entregado puede instalarse, ponerse a tierra, accederse y mantenerse de forma segura? ¿Las excepciones están formalmente aceptadas por la autoridad técnica responsable?

Si alguna respuesta sigue siendo incierta, la aprobación puede ser condicional en lugar de apresurada. Solicite un plano revisado, un cálculo técnico adicional cuando corresponda, un alcance de pruebas aclarado o una respuesta documentada sobre la desviación. Esto suele ser más sencillo que intentar resolver una ambigüedad después de que el equipo haya sido despachado.

La decisión más fiable rara vez se basa en un documento o una visita a fábrica. Surge de conectar la especificación, los controles de fabricación, la evidencia de pruebas, las interfaces de instalación y el alcance comercial en una única revisión trazable. Cuando esta disciplina se aplica de forma constante, la selección de un fabricante de transformadores de distribución se convierte en una decisión de ingeniería controlada, en lugar de un juicio basado únicamente en afirmaciones de catálogo o en el precio inicial.
