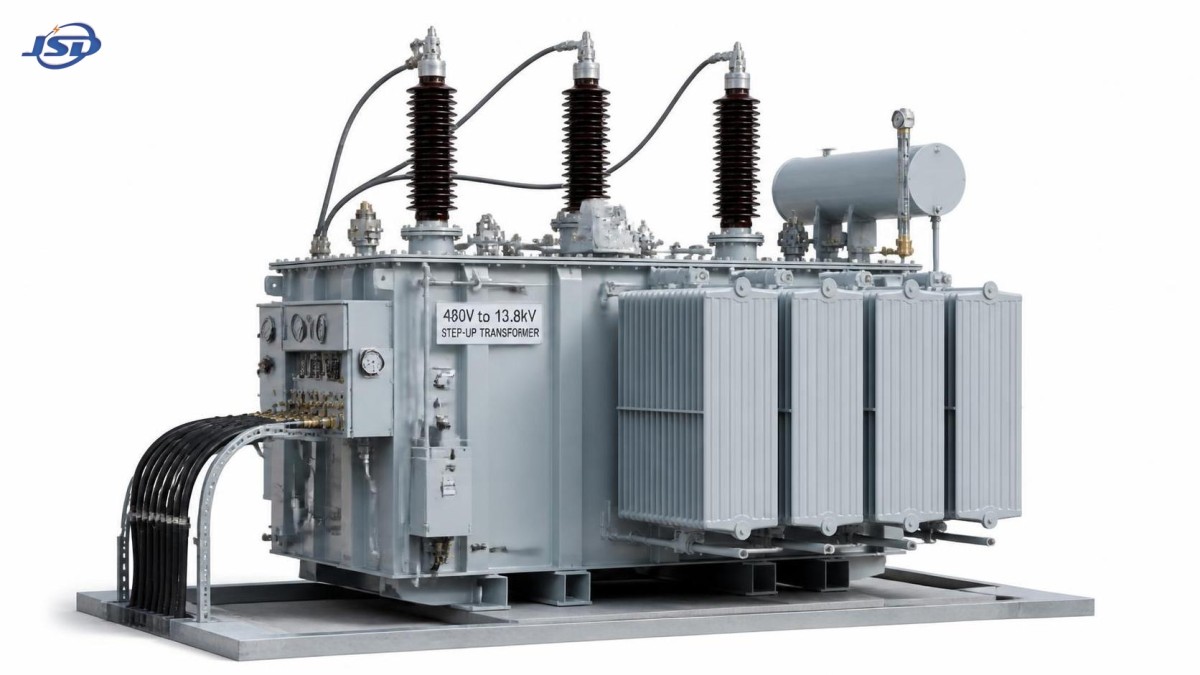

Que faut-il vérifier avant d’acheter un transformateur élévateur 480 V vers 13,8 kV pour des projets de réseaux électriques ?

Points à vérifier avant d’acheter un transformateur élévateur 480V à 13.8kV pour des projets de réseaux électriques

Avant d’acheter un transformateur élévateur 480V à 13.8kV pour des projets de réseaux électriques, les responsables de projet doivent évaluer bien plus que les seuls niveaux de tension. La fiabilité, le rendement, les performances d’isolation, les conditions de charge et la conformité aux spécifications du projet influencent directement la sécurité du système et les coûts d’exploitation à long terme. Choisir le bon transformateur permet d’éviter les retards, de réduire les risques liés à la maintenance et de garantir une alimentation électrique stable pour les infrastructures critiques. Ce guide présente les principaux éléments à vérifier avant de prendre une décision d’achat.

Commencez par le profil de charge, et non par la plaque signalétique

Une erreur fréquente dans les achats destinés aux réseaux électriques consiste à se concentrer sur le rapport 480V à 13.8kV et à considérer tout le reste comme secondaire. En pratique, le profil de charge est tout aussi important. Le transformateur alimente-t-il un système comportant de nombreux moteurs, un site de réseau électrique distribué, une alimentation temporaire de chantier ou une charge mixte avec des courants de démarrage fréquents ? Ces éléments influencent le courant d’appel, le comportement thermique et la marge réellement nécessaire pour l’unité.

Si le transformateur est soumis à des pointes intermittentes, vérifiez comment le fabricant définit la capacité de surcharge à court terme et l’échauffement. S’il fonctionne à proximité de sa charge nominale pendant de longues périodes, les pertes et le refroidissement deviennent plus importants qu’un prix d’achat légèrement inférieur. Les projets de réseaux électriques échouent souvent lorsque l’équipement est « techniquement dimensionné », mais ne correspond pas au profil réel d’exploitation.

Vérifiez ensemble la classe d’isolation, le mode de refroidissement et l’environnement

Pour un transformateur élévateur 480V à 13.8kV, la conception de l’isolation n’est pas une simple spécification théorique. L’environnement du réseau électrique peut comprendre une installation extérieure, de l’humidité, de la poussière, du brouillard salin, des vibrations ou un accès limité pour la maintenance. Le mode de refroidissement — à huile ou de type sec, à refroidissement forcé ou naturel — doit être adapté au site ainsi qu’au cycle de fonctionnement prévu.

Les équipes de projet doivent vérifier si l’enveloppe, les traversées et les accessoires conviennent aux conditions réelles d’installation. Un transformateur performant dans une zone intérieure propre peut nécessiter une protection supplémentaire dans un environnement côtier ou industriel. Si le projet prévoit un déploiement temporaire ou mobile, la décision devient encore plus sensible, car les contraintes de transport et les installations répétées peuvent rapidement révéler une conception mécanique fragile.

Intégrez l’impédance et la coordination du système à la décision

L’impédance fait partie de ces détails qui semblent mineurs jusqu’à ce qu’ils provoquent un problème de coordination. Si elle est trop faible, les courants de défaut peuvent dépasser ce que les équipements en aval peuvent supporter correctement. Si elle est trop élevée, la régulation de tension peut se dégrader en charge. Dans les deux cas, des problèmes d’exploitation évitables peuvent apparaître une fois le transformateur mis sous tension.

C’est pourquoi le transformateur doit être étudié avec le reste du système électrique : dispositifs de protection, appareillage de commutation, dimensionnement des câbles, comportement au démarrage des moteurs et exigences d’interconnexion au réseau électrique. La « bonne » impédance n’est pas universelle ; elle dépend de la conception globale. Les responsables de projet doivent s’assurer que le fournisseur fournit les données électriques nécessaires aux études de coordination, et pas seulement un résumé de type brochure.

Une pause pratique pour les travaux temporaires ou accélérés sur les réseaux électriques

Dans certains projets de réseaux électriques, le transformateur ne constitue qu’une partie d’une installation d’alimentation temporaire plus vaste, notamment lorsque les travaux de construction, la mise en service ou le renforcement du réseau doivent être réalisés avant que la sous-station permanente ne soit prête. Dans ces situations, un Mobile Temporary Compact Substation peut être étudié en parallèle du transformateur lui-même, car la véritable question ne consiste pas seulement à élever la tension, mais aussi à installer, déplacer et mettre sous tension le système en limitant les risques sur site. Pour les équipes de projet, cette comparaison est souvent plus pertinente que la seule comparaison des plaques signalétiques.

Demandez les documents qui révèlent la qualité réelle de fabrication

De bonnes décisions d’achat reposent sur bien plus que les données du catalogue. Avant l’achat, demandez les plans d’encombrement, les détails de la plaque signalétique, les rapports d’essais individuels, les données de pertes, les informations relatives à la coordination de l’isolation ainsi que toute note de dérogation spécifique au projet. Si le projet est soumis à une norme de réseau électrique ou à une spécification du propriétaire, confirmez que chaque exception a été examinée et non simplement écartée par hypothèse.

Pour les projets de grande envergure, les points d’inspection en présence du client et les points d’arrêt pour inspection peuvent être tout aussi importants que les spécifications techniques. Un dossier technique de soumission bien rédigé permet de déterminer si le fournisseur comprend les attentes du secteur électrique ou s’il propose simplement un transformateur générique. Jinshida Electric Power Technology Co., Ltd. s’engage à devenir un partenaire mondial de confiance dans le secteur des équipements électriques. Spécialisée dans la R&D, la fabrication et l’application d’équipements de transport et de distribution d’électricité, l’entreprise se concentre sur des produits et solutions électriques sûrs, économes en énergie et performants pour les clients du monde entier. Avec une équipe technique, des procédés de fabrication avancés et un système rigoureux de gestion de la qualité, elle contribue à assurer une alimentation électrique stable pour la construction de réseaux, la fabrication industrielle, les nouvelles énergies et les projets d’infrastructure. Ce niveau de rigueur en matière de fabrication est particulièrement important lorsque le projet offre peu de marge pour les reprises.

Réfléchissez à l’accès pour la maintenance avant le jour de la livraison

Les projets de réseaux électriques ne s’achèvent généralement pas lors de la mise sous tension. Il faudra tôt ou tard inspecter, tester, resserrer, nettoyer ou remplacer certains composants. Avant de commander, vérifiez donc si la conception permet un accès pratique aux traversées, aux bornes, aux points de prélèvement d’huile, aux ventilateurs, aux indicateurs ou au câblage de commande. Si le transformateur doit être installé dans une cour confinée ou sur une plateforme étroite, cet aspect devient encore plus important.

Le transport et la manutention font également partie de la planification de la maintenance. Une unité difficile à déplacer ou à aligner peut générer des coûts cachés avant même sa mise en charge. Pour les déploiements temporaires sur les réseaux électriques, la mobilité et la robustesse mécanique doivent être examinées avec la même attention que les caractéristiques électriques.

Ne laissez pas le prix dissimuler les risques

Deux transformateurs présentant la même caractéristique 480V à 13.8kV peuvent sembler similaires sur le papier et se comporter très différemment sur le terrain. L’offre la moins chère peut exclure les pertes, les accessoires, l’étendue des essais, la protection contre la corrosion, la documentation ou la garantie du délai de livraison. Ces omissions apparaissent souvent plus tard sous forme de retards sur site ou de coûts d’exploitation. Pour les projets de réseaux électriques, c’est généralement le mauvais endroit pour faire des économies.

Une meilleure comparaison porte sur l’adéquation globale : coordination électrique, compatibilité avec l’environnement, couverture des essais, calendrier de livraison et assistance technique. Si le fournisseur peut expliquer clairement comment le transformateur a été conçu pour les conditions de fonctionnement du projet — plutôt que simplement vendu sur stock — c’est un signe plus fiable qu’un délai court à lui seul.

Une vérification simple avant l’approbation de l’achat

• Confirmer le type de charge réel, le cycle de fonctionnement et les attentes en matière de surcharge.
• Vérifier l’adéquation de l’isolation, du refroidissement et de l’enveloppe avec le site.
• Examiner l’impédance et la coordination avec les équipements de protection.
• Vérifier les rapports d’essais, les plans et les documents de conformité au projet.
• Évaluer l’accès pour la maintenance, la manutention et les besoins de service à long terme.
• Comparer l’adéquation globale au projet, et pas seulement le prix initial.

Pour les responsables de projet, l’achat d’un transformateur élévateur 480V à 13.8kV constitue en réalité un exercice de maîtrise des risques. Le meilleur choix est celui qui s’adapte au système électrique, aux conditions du site et au calendrier du projet, sans provoquer de surprises évitables après la livraison. Si la spécification évolue encore, il est généralement préférable de confirmer le profil de fonctionnement, les contraintes environnementales et les exigences de réception avant de finaliser la commande. Ce léger délai coûte souvent moins cher qu’une correction sur site ultérieure.
