Transformateur de puissance triphasé : les spécifications clés à comparer avant l’achat

Lors de l’approvisionnement d’un transformateur de puissance triphasé, les équipes chargées des achats découvrent rapidement que le prix ne représente qu’un élément de la décision. Un transformateur qui semble économique sur le papier peut devenir coûteux s’il fonctionne à une température excessive, gaspille de l’énergie ou nécessite une maintenance imprévue. Pour les projets de réseaux électriques, les usines, les services publics et les sites d’infrastructure, le véritable défi consiste à choisir une unité adaptée simultanément au système électrique, à l’environnement d’exploitation et à l’objectif de coût à long terme.

C’est pourquoi l’examen des achats doit aller au-delà de la simple feuille de devis. La tension nominale, la capacité, le rendement, la classe d’isolation, les niveaux de pertes, la méthode de refroidissement et les exigences de conformité influencent tous les performances du transformateur après son installation. Dans de nombreux projets, la différence entre un transformateur bien adapté et un modèle mal choisi n’est pas visible dès le premier jour : elle se manifeste plus tard par la stabilité, les temps d’arrêt et les factures d’énergie.

Commencez par le système, et non par le catalogue

Avant de comparer les modèles, clarifiez ce que le transformateur doit accomplir dans votre projet. Doit-il abaisser une moyenne tension pour la distribution de l’usine, soutenir un poste électrique ou alimenter une charge industrielle mixte soumise à de fréquentes variations ? Un transformateur de puissance triphasé n’est jamais sélectionné de manière isolée. Il doit être compatible avec la tension en amont, le comportement de la charge en aval, les niveaux de court-circuit, l’espace d’installation et les conditions environnementales.

Les équipes chargées des achats gagnent souvent du temps en demandant des offres trop tôt, avant d’avoir défini ces éléments fondamentaux. Cela conduit généralement à des devis incohérents et difficiles à comparer. Une meilleure approche consiste à confirmer d’abord l’application, puis à utiliser la même base technique pour chaque fournisseur. Une fois cette étape réalisée, la comparaison réelle devient beaucoup plus claire.

Tension nominale et rapport de transformation : le premier filtre

La tension nominale est l’une des spécifications les plus faciles à négliger parce qu’elle semble simple. En pratique, c’est souvent là que commencent de nombreux problèmes de sélection. Vous devez confirmer à la fois la tension primaire et la tension secondaire, la plage de prises et vérifier si le transformateur est conçu pour les variations réelles du réseau sur le site.

Si la tension du réseau fluctue ou si le côté charge comprend des équipements sensibles, un transformateur présentant un rapport de transformation inadapté peut entraîner des problèmes d’exploitation. Les réglages des prises sont également importants. Dans les projets soumis à des variations saisonnières de charge ou à l’instabilité du réseau, la flexibilité des prises peut favoriser un meilleur contrôle de la tension sans obliger les autres équipements à fonctionner plus intensément que nécessaire.

La question essentielle n’est pas seulement « Est-il compatible ? », mais aussi « Le restera-t-il dans les conditions réelles d’exploitation ? »

La capacité doit refléter le profil de charge, et pas seulement la demande de pointe

De nombreux acheteurs se concentrent sur la puissance nominale en kVA ou en MVA et choisissent une taille en fonction de la charge maximale prévue. Cela peut sembler logique, mais cette approche peut être trompeuse. Un transformateur surdimensionné peut fonctionner de manière inefficace à faible charge. Un modèle sous-dimensionné peut fonctionner trop près de sa limite et vieillir plus rapidement que prévu.

Pour les achats, le meilleur indicateur est le profil de charge : courants de démarrage, facteur de diversité, extension prévue et utilisation continue ou intermittente. Les installations industrielles équipées de moteurs, de compresseurs et de systèmes de soudage, ou dont les programmes de production varient, nécessitent souvent un dimensionnement plus précis que ne le laisse supposer un simple calcul de la pointe.

Il convient également de tenir compte de l’extension future. Si le projet est susceptible d’augmenter sa capacité ultérieurement, le choix du transformateur doit laisser une marge de croissance sans imposer un remplacement prématuré.

Les niveaux de pertes et le rendement influencent le coût total de possession

Pour de nombreuses équipes chargées des achats, les niveaux de pertes sont l’élément qui rend le dossier économique concret. Deux transformateurs peuvent sembler similaires en termes de coût initial, mais leurs pertes à vide et en charge peuvent entraîner des coûts d’exploitation très différents au fil du temps. Dans les activités à forte consommation d’énergie, cette différence peut être importante.

Les pertes à vide sont importantes parce qu’elles sont présentes chaque fois que le transformateur est sous tension. Les pertes en charge augmentent avec le courant et deviennent significatives lorsque le transformateur fonctionne fortement sollicité. La comparaison de ces valeurs entre les fournisseurs permet d’estimer plus précisément le coût à long terme, plutôt que de se baser uniquement sur le prix d’achat.

Le rendement n’est pas seulement une donnée technique ; c’est aussi une stratégie d’achat. Sur la durée de vie d’un projet, notamment dans les systèmes de distribution des services publics ou des installations industrielles, de faibles pertes peuvent favoriser une meilleure rentabilité d’exploitation et limiter l’accumulation de chaleur.

La méthode de refroidissement et la classe d’isolation déterminent la fiabilité

La méthode de refroidissement influence la capacité du transformateur à gérer la chaleur, les surcharges et les conditions ambiantes. Les modèles immergés dans l’huile sont largement utilisés lorsque la durabilité et la dissipation thermique sont importantes. Les unités de type sec peuvent être privilégiées dans les environnements intérieurs ou sensibles au risque d’incendie. Le choix approprié dépend du contexte d’installation, et non des habitudes.

La classe d’isolation doit être évaluée en parallèle avec le refroidissement. Une température ambiante élevée, l’altitude, l’humidité et la poussière peuvent toutes affecter les performances thermiques. Si le transformateur doit fonctionner sur un site exigeant, le système d’isolation doit être capable de maintenir des performances stables sans déclassement fréquent.

Dans les projets où le local électrique ou le poste dispose d’une ventilation limitée, le système de refroidissement mérite une attention particulière. Il ne suffit pas que le transformateur respecte la fiche technique ; il doit conserver ces performances dans le local où il sera effectivement installé.

Un exemple pratique de distribution moyenne tension

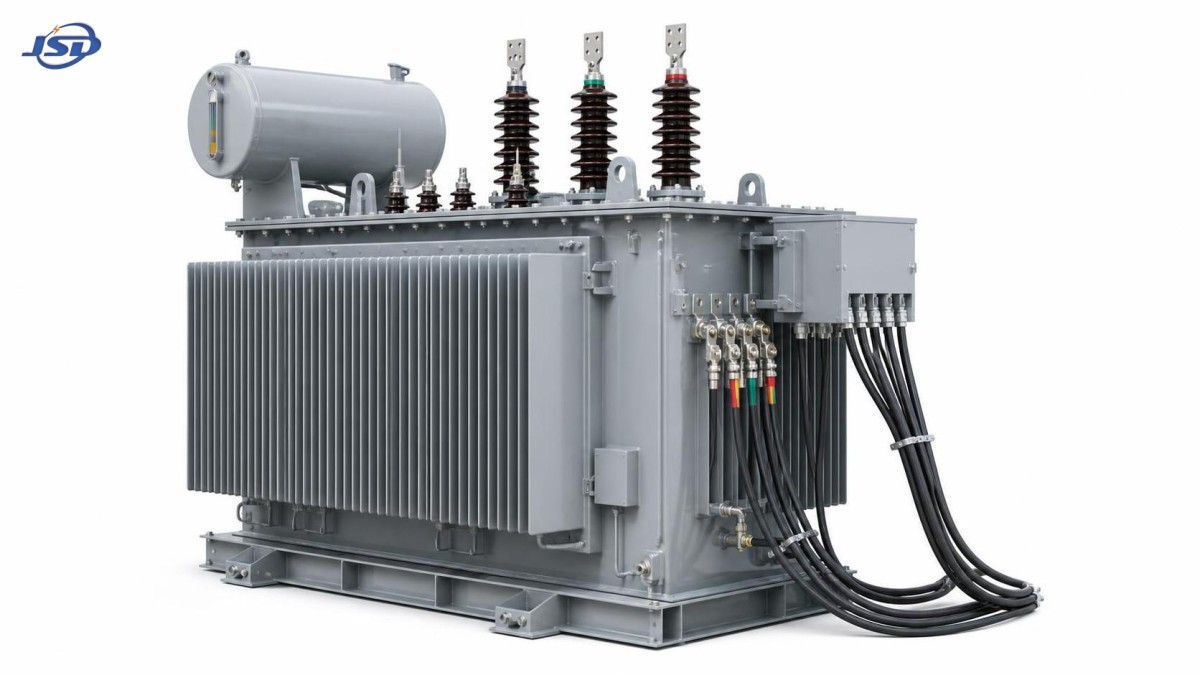

Dans de nombreux projets industriels et de services publics, les acheteurs à la recherche d’une solution d’abaissement de moyenne tension comparent des produits tels que le transformateur de distribution électrique immergé dans l’huile 33kV avec des alternatives présentant une capacité similaire, mais des niveaux de pertes, des configurations de refroidissement ou des réglages de prises différents. C’est ici qu’un tableau comparatif clair prend toute sa valeur : il aide les équipes chargées des achats à vérifier si l’unité proposée correspond réellement à l’environnement électrique, au lieu de simplement reprendre la tension indiquée en titre.

Dans ce type d’achat, un transformateur qui semble légèrement plus cher peut en réalité réduire les risques sur l’ensemble du cycle de vie s’il offre de meilleures performances en matière de pertes, une marge thermique plus importante ou une conception d’isolation mieux adaptée aux conditions du site.

La conformité n’est pas une formalité

Les normes et les rapports d’essai peuvent être perçus comme de simples documents administratifs, mais ils sont essentiels pour sécuriser les achats. Les acheteurs doivent confirmer que le transformateur respecte les normes IEC, IEEE ou les exigences spécifiques au projet applicables, ainsi que les essais de type, les essais individuels de série et les documents d’inspection requis.

La conformité ne concerne pas uniquement l’acceptation à la livraison. Elle influence également la compatibilité avec le reste du système, l’examen par les assurances, la réception du projet et la maintenance future. Si votre projet concerne une infrastructure publique ou un raccordement au réseau, la qualité de la documentation peut être aussi importante que le matériel lui-même.

Demandez des précisions sur la tenue au court-circuit, les limites d’échauffement, les exigences relatives au niveau sonore et les critères de décharges partielles lorsque cela est pertinent. Ces détails révèlent souvent si un fournisseur comprend les conditions réelles d’un projet ou s’il se contente de reprendre les informations d’un catalogue standard.

Ne négligez pas les réalités de l’installation et de la maintenance

Un transformateur peut satisfaire à toutes les exigences électriques et rester peu pratique à utiliser. Les équipes chargées des achats doivent vérifier les dimensions, la disposition des bornes, les points de levage, les besoins de rétention d’huile, l’accès pour les inspections et l’espace de maintenance. Ces éléments peuvent sembler secondaires lors de l’appel d’offres, mais ils peuvent avoir une incidence sur le calendrier du projet et les coûts d’installation.

Les exigences de maintenance sont également importantes. Si le transformateur doit être installé sur un site disposant de peu de personnel technique, des procédures d’inspection plus simples et une conception fiable des composants deviennent essentielles. Si les pièces de rechange doivent être obtenues rapidement, la réactivité du fournisseur doit faire partie de l’évaluation.

Les acheteurs se concentrent souvent sur les délais de livraison et négligent le coût de la facilité d’entretien. Pourtant, une conception plus facile à inspecter et à maintenir peut réduire les temps d’arrêt et renforcer la résilience de l’ensemble du système de distribution.

Une liste de contrôle des achats pour éviter les erreurs courantes

Avant de confirmer un achat, comparez les fournisseurs à l’aide de la même liste de contrôle :

• Tension primaire et secondaire, y compris la plage de prises
• Capacité nominale dans les conditions réelles de charge
• Valeurs des pertes à vide et en charge
• Rendement attendu selon les différents scénarios d’exploitation
• Méthode de refroidissement et marge thermique
• Classe d’isolation et adéquation aux conditions environnementales
• Conformité aux normes et documentation des essais
• Dimensions, contraintes d’installation et accès pour la maintenance
• Assistance technique prévue et disponibilité des pièces de rechange

Cette liste est simple, mais elle aide à éviter l’une des erreurs d’achat les plus courantes : comparer les transformateurs uniquement sur la base du prix tout en négligeant leurs performances après la mise en service.

Pour les acheteurs intervenant dans les réseaux électriques, la fabrication industrielle et les projets d’infrastructure, le meilleur transformateur de puissance triphasé n’est généralement ni le moins cher ni le plus puissant. C’est celui qui correspond à l’application, protège le budget d’exploitation à long terme et permet au projet de fonctionner de manière sûre et stable.

C’est également pourquoi de nombreuses équipes chargées des achats préfèrent travailler avec des fabricants qui comprennent à la fois les réalités de l’ingénierie et celles de la livraison. Un fournisseur disposant d’un solide support technique, d’une fabrication rigoureuse et d’un contrôle qualité constant peut rendre l’examen des spécifications beaucoup moins risqué — et bien plus fiable.

Lorsque la décision d’achat est prise avec soin, le transformateur devient ce qu’il devrait être : un élément stable du système, et non une source de préoccupations récurrentes. Dans les projets électriques, cette fiabilité discrète constitue souvent la véritable valeur.
