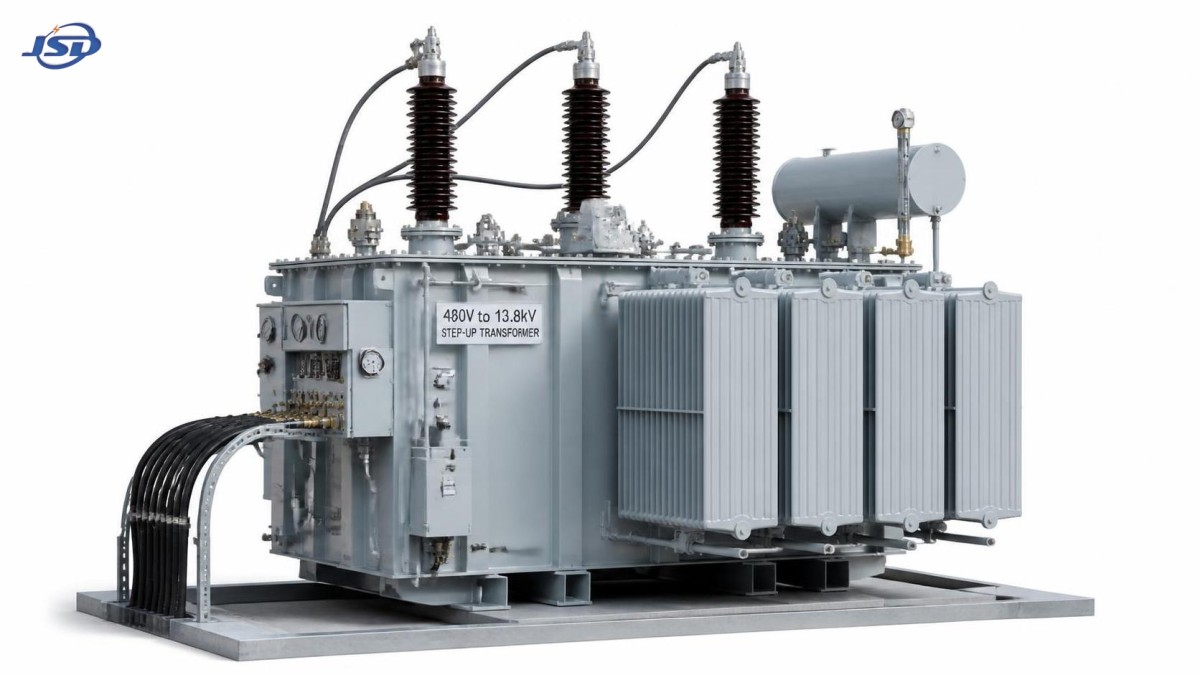

O que verificar antes de comprar um transformador elevador de 480 V para 13,8 kV para projetos de concessionárias de energia

O que verificar antes de comprar um transformador elevador de 480 V para 13,8 kV para projetos de concessionárias de energia

Antes de comprar um transformador elevador de 480 V para 13,8 kV para projetos de concessionárias de energia, os gerentes de projeto precisam avaliar mais do que apenas as tensões nominais. A confiabilidade, a eficiência, o desempenho do isolamento, as condições de carga e a conformidade com as especificações do projeto afetam diretamente a segurança do sistema e os custos operacionais de longo prazo. A escolha do transformador adequado pode ajudar a evitar atrasos, reduzir riscos de manutenção e garantir o fornecimento estável de energia para infraestruturas críticas. Este guia destaca os principais fatores a serem verificados antes de tomar uma decisão de compra.

Comece pelo perfil de carga, não pela placa de identificação

Um erro comum na aquisição para concessionárias de energia é concentrar-se na relação de 480 V para 13,8 kV e tratar todo o restante como secundário. Na prática, o perfil de carga é igualmente importante. O transformador alimentará um sistema com muitos motores, um local de concessionária distribuído, uma instalação elétrica temporária de obra ou uma carga mista com correntes de partida frequentes? Esses detalhes afetam a corrente de energização, o comportamento térmico e a margem realmente necessária para a unidade.

Se o transformador for submetido a picos intermitentes, verifique como o fabricante define a capacidade de sobrecarga de curta duração e a elevação de temperatura. Se operar próximo à carga nominal durante longos períodos, as perdas e o resfriamento serão mais importantes do que um preço de compra ligeiramente menor. Projetos de concessionárias de energia frequentemente falham quando o equipamento é “tecnicamente dimensionado”, mas não corresponde ao padrão real de operação.

Verifique a classe de isolamento, o método de resfriamento e o ambiente em conjunto

Para um transformador elevador de 480 V para 13,8 kV, o projeto do isolamento não é apenas uma especificação documental. O ambiente da concessionária pode incluir instalação externa, umidade, poeira, névoa salina, vibração ou acesso limitado para manutenção. O método de resfriamento — imerso em óleo ou do tipo seco, com resfriamento forçado ou natural — deve ser adequado tanto ao local quanto ao ciclo de operação esperado.

As equipes de projeto devem verificar se o invólucro, as buchas e os acessórios são adequados às condições reais de instalação. Um transformador que apresenta bom desempenho em uma área interna limpa pode precisar de proteção adicional em um ambiente costeiro ou industrial. Se o projeto envolver implantação temporária ou móvel, a decisão será ainda mais sensível, pois os esforços de transporte e as montagens repetidas podem revelar rapidamente deficiências no projeto mecânico.

Inclua a impedância e a coordenação do sistema na decisão

A impedância é um daqueles detalhes que parecem pequenos até causarem um problema de coordenação. Se for muito baixa, as correntes de falta podem ultrapassar o que os equipamentos a jusante conseguem suportar com segurança. Se for muito alta, a regulação de tensão pode ser prejudicada sob carga. Em ambos os casos, podem surgir problemas operacionais evitáveis depois que o transformador for energizado.

É nesse ponto que o transformador precisa ser analisado em conjunto com o restante do sistema elétrico: dispositivos de proteção, equipamentos de manobra, dimensionamento dos cabos, comportamento na partida dos motores e requisitos de interligação com a concessionária. A impedância “adequada” não é universal; ela depende do projeto mais amplo. Os gerentes de projeto devem garantir que o fornecedor forneça os dados elétricos necessários aos estudos de coordenação, e não apenas um resumo no nível de um catálogo.

Uma pausa prática para trabalhos temporários ou acelerados em concessionárias

Em alguns projetos de concessionárias de energia, o transformador é apenas parte de uma configuração maior de fornecimento temporário de energia, especialmente quando a construção, o comissionamento ou a modernização da rede precisam ocorrer antes que a subestação permanente esteja pronta. Nesses casos, uma Subestação Compacta Móvel Temporária pode ser avaliada junto com o próprio transformador, pois a verdadeira questão não é apenas como elevar a tensão, mas como instalar, deslocar e energizar o sistema com o mínimo risco no local. Para as equipes de projeto, essa comparação costuma ser mais útil do que comparar apenas as placas de identificação.

Solicite os documentos que revelam a verdadeira qualidade de fabricação

Boas decisões de compra dependem de mais do que dados de catálogo. Antes de comprar, solicite os desenhos dimensionais, os detalhes da placa de identificação, os relatórios de ensaios de rotina, os dados de perdas, as informações de coordenação do isolamento e quaisquer observações sobre desvios específicos do projeto. Se o projeto tiver um padrão da concessionária ou uma especificação do proprietário, confirme que todas as exceções foram analisadas, e não simplesmente desconsideradas.

Em projetos de maior porte, os pontos de testemunho na fábrica e os pontos de retenção para inspeção podem ser tão importantes quanto as especificações técnicas. Um pacote de documentos técnicos bem elaborado ajuda a revelar se o fornecedor entende as expectativas das concessionárias ou se está simplesmente oferecendo um transformador genérico. A Jinshida Electric Power Technology Co., Ltd. dedica-se a tornar-se uma parceira global de confiança no setor de equipamentos elétricos. Especializada em R&D, fabricação e aplicação de equipamentos de transmissão e distribuição de energia, a empresa concentra-se em produtos e soluções elétricas seguros, energeticamente eficientes e de alto desempenho para clientes de todo o mundo. Com uma equipe técnica, processos de fabricação avançados e um rigoroso sistema de gestão da qualidade, apoia o fornecimento estável de energia para projetos de construção de redes elétricas, fabricação industrial, novas energias e infraestrutura. Esse tipo de disciplina de fabricação é especialmente importante quando o projeto oferece pouca margem para retrabalho.

Pense no acesso para manutenção antes do dia da entrega

Os projetos de concessionárias de energia raramente terminam com a energização. Em algum momento, será necessário inspecionar, testar, apertar, limpar ou substituir componentes. Portanto, antes de fazer o pedido, verifique se o projeto permite acesso prático às buchas, aos terminais, aos pontos de coleta de amostras de óleo, aos ventiladores, aos medidores ou à fiação de controle. Se o transformador for instalado em uma área restrita ou sobre uma base com espaço limitado, isso se torna ainda mais importante.

O transporte e o manuseio também fazem parte do planejamento da manutenção. Uma unidade difícil de deslocar ou alinhar pode gerar custos ocultos antes mesmo de entrar em operação. Para implantações temporárias em concessionárias, a portabilidade e a robustez mecânica devem ser avaliadas com a mesma seriedade que as características elétricas nominais.

Não deixe que o preço oculte os riscos

Dois transformadores com a mesma especificação de 480 V para 13,8 kV podem parecer semelhantes no papel e comportar-se de maneira muito diferente em campo. A cotação mais baixa pode omitir perdas, acessórios, escopo dos ensaios, proteção contra corrosão, documentação ou certeza quanto ao prazo de entrega. Essas omissões frequentemente aparecem mais tarde na forma de atrasos no local ou custos operacionais. Para projetos de concessionárias de energia, esse geralmente é o lugar errado para economizar.

Uma comparação melhor é baseada na adequação total: coordenação elétrica, compatibilidade ambiental, cobertura dos ensaios, cronograma de entrega e suporte de serviço. Se o fornecedor puder explicar claramente como o transformador foi projetado para as condições de operação do projeto — e não apenas vendido a partir do estoque — isso será um sinal mais forte do que um prazo de entrega curto por si só.

Uma verificação simples de compra antes da aprovação

• Confirme o tipo real de carga, o ciclo de operação e a expectativa de sobrecarga.
• Verifique a adequação do isolamento, do resfriamento e do invólucro ao local.
• Analise a impedância e a coordenação com os equipamentos de proteção.
• Verifique os relatórios de ensaios, os desenhos e os documentos de conformidade do projeto.
• Avalie o acesso para manutenção, o manuseio e as necessidades de serviço de longo prazo.
• Compare a adequação total ao projeto, e não apenas o preço inicial.

Para os gerentes de projeto, comprar um transformador elevador de 480 V para 13,8 kV é, na realidade, um exercício de controle de riscos. A melhor escolha é aquela que se adapta ao sistema elétrico, às condições do local e ao cronograma do projeto sem criar surpresas evitáveis após a entrega. Se a especificação ainda estiver em desenvolvimento, geralmente vale a pena confirmar o perfil de operação, as restrições ambientais e os requisitos de aceitação antes de finalizar o pedido. Esse pequeno atraso costuma ser mais barato do que uma correção em campo posteriormente.
