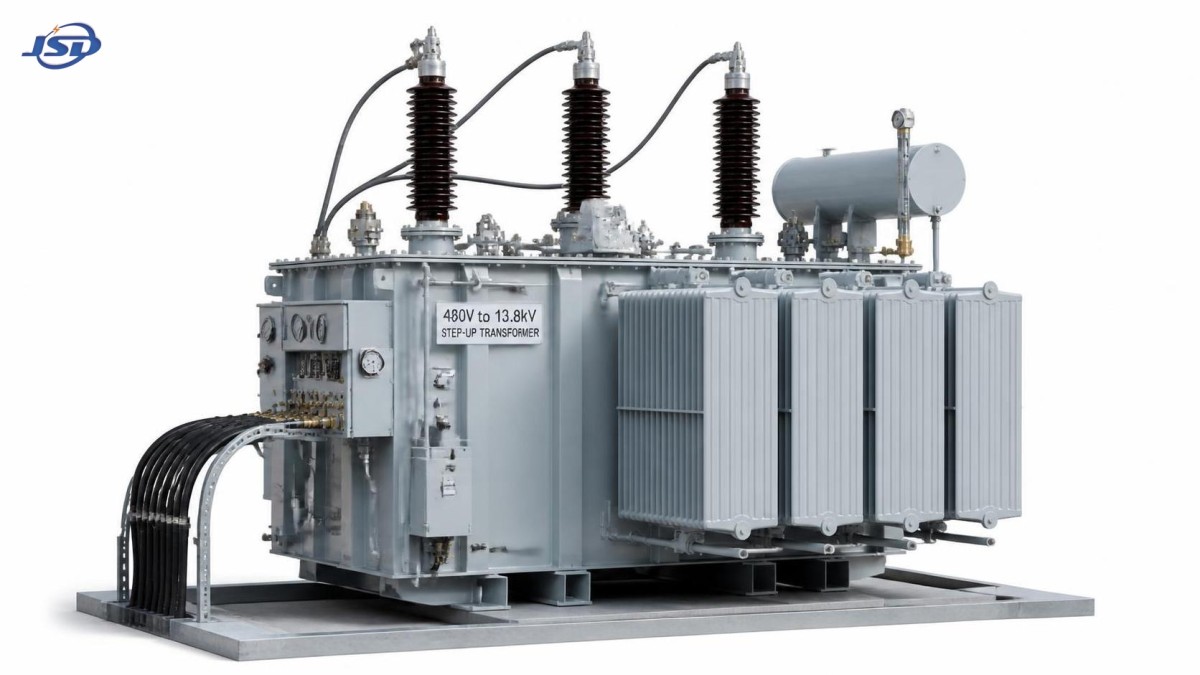

Qué revisar antes de comprar un transformador elevador de 480V a 13.8kV para proyectos de compañías eléctricas

Qué comprobar antes de comprar un transformador elevador de 480 V a 13,8 kV para proyectos de servicios públicos

Antes de comprar un transformador elevador de 480 V a 13,8 kV para proyectos de servicios públicos, los responsables del proyecto deben evaluar más que los valores nominales de tensión. La fiabilidad, la eficiencia, el rendimiento del aislamiento, las condiciones de carga y el cumplimiento de las especificaciones del proyecto afectan directamente a la seguridad del sistema y a los costes operativos a largo plazo. Elegir el transformador adecuado puede ayudar a evitar retrasos, reducir los riesgos de mantenimiento y garantizar un suministro eléctrico estable para infraestructuras críticas. Esta guía destaca los principales aspectos que deben comprobarse antes de tomar una decisión de compra.

Comience por el perfil de carga, no por la placa de características

Un error común en las adquisiciones para servicios públicos es centrarse en la relación de 480 V a 13,8 kV y considerar todo lo demás como secundario. En la práctica, el perfil de carga es igualmente importante. ¿El transformador alimentará un sistema con muchos motores, una instalación de servicios públicos distribuida, una fuente de alimentación temporal para obras o una carga mixta con corrientes de arranque frecuentes? Estos detalles afectan a la corriente de irrupción, al comportamiento térmico y al margen que realmente necesita la unidad.

Si el transformador estará sometido a picos intermitentes, compruebe cómo define el fabricante la capacidad de sobrecarga de corta duración y el aumento de temperatura. Si funcionará cerca de la carga nominal durante largos periodos, las pérdidas y la refrigeración son más importantes que un precio de compra ligeramente inferior. Los proyectos de servicios públicos suelen fallar cuando el equipo está «técnicamente dimensionado», pero no se adapta al patrón operativo real.

Compruebe conjuntamente la clase de aislamiento, el método de refrigeración y el entorno

En un transformador elevador de 480 V a 13,8 kV, el diseño del aislamiento no es solo una especificación documental. El entorno de los servicios públicos puede incluir instalación exterior, humedad, polvo, niebla salina, vibraciones o acceso limitado para el mantenimiento. El método de refrigeración —sumergido en aceite o de tipo seco, con refrigeración forzada o natural— debe adaptarse tanto al emplazamiento como al ciclo de servicio previsto.

Los equipos del proyecto deben preguntar si la envolvente, los pasatapas y los accesorios son adecuados para las condiciones reales de instalación. Un transformador que funciona bien en un área interior limpia puede necesitar protección adicional en un entorno costero o industrial. Si el proyecto implica un despliegue temporal o móvil, la decisión es aún más delicada, ya que las tensiones del transporte y las instalaciones repetidas pueden poner rápidamente de manifiesto un diseño mecánico deficiente.

Integre la impedancia y la coordinación del sistema en la decisión

La impedancia es uno de esos detalles que parecen pequeños hasta que provocan un problema de coordinación. Si es demasiado baja, las corrientes de fallo pueden aumentar por encima de lo que el equipo aguas abajo puede soportar cómodamente. Si es demasiado alta, la regulación de tensión puede verse afectada bajo carga. Cualquiera de los dos casos puede crear problemas operativos evitables una vez energizado el transformador.

Aquí es donde el transformador debe revisarse junto con el resto del sistema eléctrico: dispositivos de protección, aparamenta, dimensionamiento de cables, comportamiento del arranque de motores y requisitos de interconexión con la red eléctrica. La impedancia «adecuada» no es universal; depende del diseño general. Los responsables del proyecto deben asegurarse de que el proveedor proporcione los datos eléctricos necesarios para los estudios de coordinación, y no solo un resumen superficial de catálogo.

Una pausa práctica para trabajos temporales o acelerados de servicios públicos

En algunos proyectos de servicios públicos, el transformador es solo una parte de una solución de alimentación temporal más amplia, especialmente cuando la construcción, la puesta en servicio o la modernización de la red deben realizarse antes de que la subestación permanente esté preparada. En esos casos, puede ser conveniente evaluar una subestación compacta temporal móvil junto con el propio transformador, porque la cuestión real no es solo cómo elevar la tensión, sino cómo instalar, trasladar y energizar el sistema con un riesgo mínimo en el emplazamiento. Para los equipos del proyecto, esta comparación suele ser más útil que comparar únicamente las placas de características.

Solicite los documentos que revelan la verdadera calidad de fabricación

Las buenas decisiones de compra dependen de algo más que los datos del catálogo. Antes de comprar, solicite los planos generales, los detalles de la placa de características, los informes de pruebas rutinarias, los datos de pérdidas, la información sobre coordinación del aislamiento y cualquier nota sobre desviaciones específicas del proyecto. Si el proyecto cuenta con una norma de servicios públicos o una especificación del propietario, confirme que se ha revisado cada excepción y que no se ha dado por supuesta.

En proyectos de mayor envergadura, los puntos de inspección con presencia del cliente y los puntos de espera para inspección pueden ser tan importantes como las especificaciones técnicas. Un expediente técnico bien redactado ayuda a revelar si el proveedor comprende las expectativas de los servicios públicos o si simplemente ofrece un transformador genérico. Jinshida Electric Power Technology Co., Ltd. tiene el objetivo de convertirse en un socio global de confianza en el sector de los equipos eléctricos. Especializada en la I+D, la fabricación y la aplicación de equipos de transmisión y distribución eléctrica, la empresa se centra en ofrecer productos y soluciones eléctricas seguros, eficientes energéticamente y de alto rendimiento a clientes de todo el mundo. Con un equipo técnico, procesos de fabricación avanzados y un riguroso sistema de gestión de la calidad, proporciona un suministro eléctrico estable para proyectos de construcción de redes, fabricación industrial, nuevas energías e infraestructuras. Este tipo de disciplina de fabricación es especialmente importante cuando el proyecto ofrece poco margen para rehacer trabajos.

Piense en el acceso para el mantenimiento antes del día de la entrega

Los proyectos de servicios públicos rara vez terminan con la energización. En algún momento será necesario inspeccionar, probar, apretar, limpiar o sustituir componentes. Por eso, antes de realizar el pedido, compruebe si el diseño permite un acceso práctico a los pasatapas, terminales, puntos de muestreo de aceite, ventiladores, indicadores o cableado de control. Si el transformador se instalará en un área confinada o sobre una base de espacio reducido, esto será aún más importante.

El transporte y la manipulación también forman parte de la planificación del mantenimiento. Una unidad difícil de mover o alinear puede generar costes ocultos antes incluso de comenzar a soportar carga. En despliegues temporales para servicios públicos, la portabilidad y la robustez mecánica deben revisarse con la misma seriedad que los valores nominales eléctricos.

No permita que el precio oculte los riesgos

Dos transformadores con la misma especificación de 480 V a 13,8 kV pueden parecer similares sobre el papel y comportarse de manera muy diferente en campo. La oferta más baja puede omitir las pérdidas, los accesorios, el alcance de las pruebas, la protección contra la corrosión, la documentación o la certeza del plazo de entrega. Estas omisiones suelen aparecer más tarde en forma de retrasos en el emplazamiento o costes operativos. En los proyectos de servicios públicos, este suele ser el lugar equivocado para ahorrar dinero.

Una comparación mejor debe considerar la adecuación total: coordinación eléctrica, adaptación al entorno, cobertura de las pruebas, calendario de entrega y asistencia técnica. Si el proveedor puede explicar claramente cómo se diseñó el transformador para las condiciones de servicio del proyecto —y no solo venderlo desde stock—, esto es una señal más sólida que un plazo de entrega corto por sí solo.

Una comprobación sencilla antes de aprobar la compra

• Confirme el tipo de carga real, el ciclo de servicio y las expectativas de sobrecarga.
• Verifique que el aislamiento, la refrigeración y la envolvente sean adecuados para el emplazamiento.
• Revise la impedancia y la coordinación con los equipos de protección.
• Compruebe los informes de pruebas, los planos y los documentos de cumplimiento del proyecto.
• Evalúe el acceso para el mantenimiento, la manipulación y las necesidades de servicio a largo plazo.
• Compare la adecuación total al proyecto, no solo el precio inicial.

Para los responsables del proyecto, comprar un transformador elevador de 480 V a 13,8 kV es, en realidad, un ejercicio de control de riesgos. La mejor opción es la que se adapta al sistema eléctrico, a las condiciones del emplazamiento y al calendario del proyecto sin crear sorpresas evitables después de la entrega. Si la especificación aún está evolucionando, normalmente merece la pena confirmar el perfil operativo, las limitaciones ambientales y los requisitos de aceptación antes de cerrar el pedido. Ese pequeño retraso suele ser menos costoso que una corrección en campo posterior.
