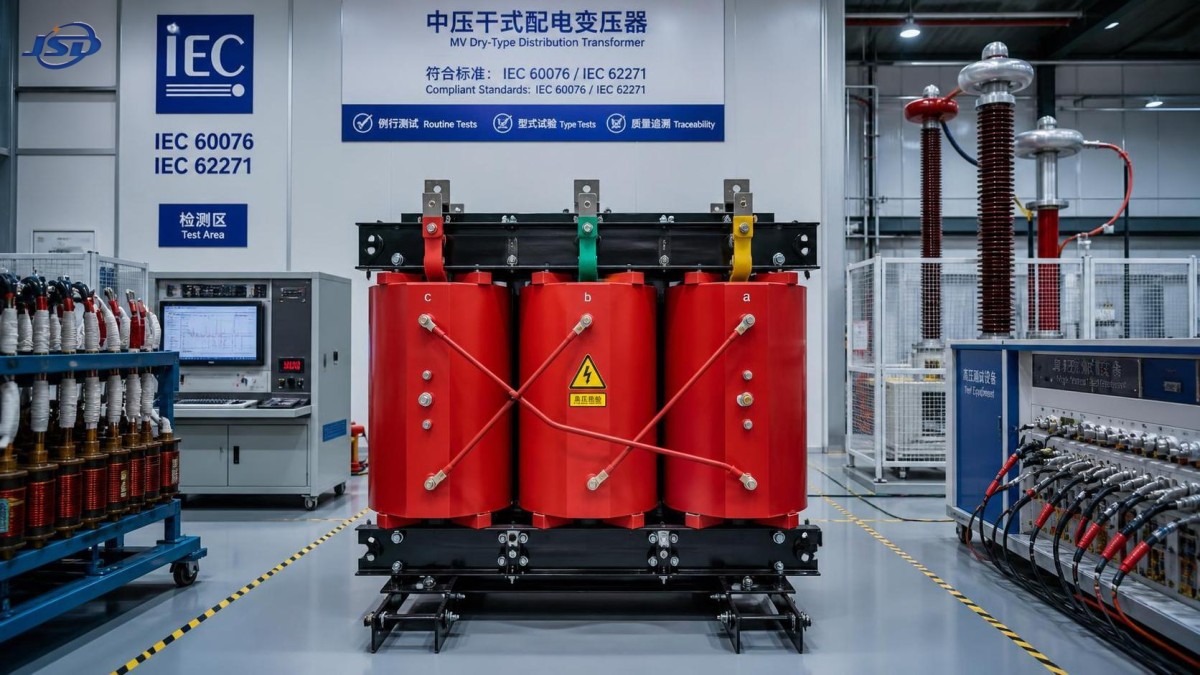

Comment les fabricants de transformateurs de distribution électrique respectent les normes CEI

Pour les responsables du contrôle qualité et de la sécurité, choisir des fabricants de transformateurs de distribution électrique qui se conforment pleinement aux normes IEC n’est pas une simple formalité administrative. Il s’agit d’une décision de maîtrise des risques qui a une incidence sur la sécurité incendie, l’intégrité de l’isolation, la stabilité de fonctionnement, la planification de la maintenance et la réception des projets. En pratique, de nombreuses défaillances de transformateurs ne résultent pas d’erreurs de conception spectaculaires. Elles proviennent de points de contrôle moins visibles : matières premières irrégulières, tolérances de processus mal maîtrisées, essais de routine incomplets, marges d’échauffement mal définies ou décalage entre la conformité déclarée et les conditions réelles d’exploitation. C’est pourquoi la conformité aux normes IEC doit être évaluée comme un système de fabrication, et non comme un simple certificat.

Lorsque les acheteurs évaluent des fournisseurs pour des applications liées aux réseaux électriques, à l’industrie, aux énergies renouvelables ou aux infrastructures, la question essentielle n’est pas de savoir si un fabricant connaît les normes IEC. La véritable question est de déterminer si ses processus de conception, de production, d’essai, de traçabilité et de libération sont suffisamment rigoureux pour produire de manière constante des transformateurs conformes aux exigences IEC, unité après unité.

La conformité IEC commence bien avant les essais finaux

Parmi les fabricants de transformateurs de distribution électrique, le meilleur indicateur d’une véritable conformité aux normes IEC est la maîtrise de la conception dès les premières étapes. Un transformateur conforme n’est pas créé en fin de ligne simplement parce qu’il a réussi un rapport d’essai. Il est créé lorsque le fabricant traduit les exigences IEC en marges de conception, spécifications des matériaux, calculs thermiques, coordination diélectrique, capacité de tenue aux courts-circuits et instructions de fabrication.

Pour les transformateurs de distribution, les fabricants travaillent généralement avec les exigences de la série IEC 60076, notamment celles relatives à l’échauffement, aux performances diélectriques, aux pertes, aux niveaux d’isolement, aux essais de routine, aux essais de type et aux essais spéciaux selon l’application. Les transformateurs de type sec peuvent également relever de la norme IEC 60076-11, tandis que les exigences propres à certaines applications peuvent ajouter des attentes concernant la classe environnementale, les conditions climatiques et le comportement au feu. Les acheteurs doivent rester prudents lorsqu’un fournisseur se contente de mentionner une norme IEC de manière générale sans identifier les parties applicables et l’étendue des essais.

Du point de vue de la qualité, la conformité dès les premières étapes signifie que le fabricant dispose d’un contrôle documenté sur :

• la tension assignée, le niveau d’isolement et la conception des prises ;
• le dimensionnement des conducteurs et les limites de densité de courant ;
• la classe thermique et les hypothèses de refroidissement ;
• la nuance du matériau du circuit magnétique et les performances en matière de pertes ;
• les distances d’isolement dans l’air et les lignes de fuite ;
• les hypothèses relatives à la résistance mécanique aux courts-circuits ;
• les contraintes propres au site, telles que l’altitude, l’humidité, le niveau de pollution et le type d’installation.

Si ces éléments ne sont pas figés et vérifiés avant la production, même une usine disposant de bonnes capacités d’essai peut avoir des difficultés à garantir une conformité reproductible.

C’est souvent au niveau du contrôle des matériaux que la conformité devient crédible — ou contestable

Pour les responsables de la sécurité, l’une des méthodes les plus pratiques pour évaluer la préparation à la conformité IEC consiste à examiner le contrôle des matériaux entrants. Les performances d’un transformateur sont très sensibles aux variations de qualité des conducteurs, des matériaux isolants, des systèmes de résine, des propriétés du circuit magnétique en acier, des traversées, des commutateurs de prises et des bornes. Un fabricant peut fournir un prototype conforme, mais si les achats remplacent certains matériaux sans nouvelle validation par le service d’ingénierie, le risque de non-conformité augmente rapidement.

Les fabricants fiables mettent généralement en place un contrôle à la réception fondé sur des listes de fournisseurs approuvés, des certificats de matériaux, des contrôles dimensionnels et des vérifications par échantillonnage. Par exemple, la pureté des conducteurs en cuivre ou en aluminium, la régularité du papier isolant, la nuance des tôles magnétiques et la stabilité des lots de résine époxy peuvent influencer directement la rigidité diélectrique, le comportement aux décharges partielles, l’échauffement et le vieillissement à long terme.

Cela est encore plus important pour les produits de type sec utilisés dans les postes intérieurs, les bâtiments publics, les installations d’énergies renouvelables et les environnements sensibles au risque d’incendie. Dans ces cas, l’interaction entre l’enroulement des conducteurs, le système d’isolation, la qualité du moulage de la résine et les conditions de ventilation détermine si le transformateur reste stable lors des cycles thermiques. Un produit tel que le35kV Three-Phase Cast Resin Dry-Type Distribution Transformer serait généralement évalué non seulement selon ses caractéristiques nominales, mais aussi selon la régularité du système d’isolation, la résistance aux fissures, le contrôle des décharges partielles et le comportement face aux profils de charge propres au site.

Les essais de routine sont nécessaires, mais ne suffisent pas à eux seuls

Une idée fausse fréquente lors des évaluations d’achat consiste à considérer la réalisation des essais de routine comme une preuve complète de la conformité IEC. Les essais de routine sont essentiels, mais ils ne vérifient que certains paramètres de chaque unité fabriquée. Ils ne remplacent ni la vérification de la conception, ni les essais de type, ni la qualification des processus, ni un système de management de la qualité opérationnel.

Selon le type de transformateur et les sections IEC applicables, les essais de routine peuvent comprendre la mesure de la résistance des enroulements, du rapport de transformation et du déphasage, de l’impédance de court-circuit et des pertes en charge, des pertes et du courant à vide, de la tenue à la tension appliquée, de la tenue à la tension induite, ainsi que des contrôles des accessoires ou des fonctions requis. Ces essais constituent une base essentielle, mais répondent à une question limitée : cette unité a-t-elle atteint les valeurs mesurées spécifiées au stade des essais ?

Pour les équipes chargées de la qualité et de la sécurité, la question plus profonde est de savoir si l’usine dispose de preuves démontrant que la conception elle-même est robuste dans les conditions de service prévues. C’est là que les essais de type et, dans certains cas, les essais spéciaux deviennent importants. Un fabricant qui ne sait pas distinguer clairement les essais de routine, les essais de type et les essais spéciaux crée souvent de la confusion lors des audits de projet.

Il convient également de vérifier si les rapports d’essai correspondent à la même famille de conception, à la même plage de puissance, à la même classe d’isolement et à la même configuration de refroidissement que le transformateur acheté. L’utilisation d’un ancien essai de type sans rapport pour justifier une conception modifiée constitue un point faible connu de la documentation fournisseur.

La rigueur des processus transforme une conception conforme en produit conforme

Même les conceptions bien étudiées peuvent échouer en production si le contrôle des processus est insuffisant. Pour les fabricants de transformateurs de distribution électrique, la conformité IEC est étroitement liée à la rigueur de fabrication lors du bobinage, de l’assemblage du circuit magnétique, de la mise en place de l’isolation, du séchage, du moulage de la résine, de la polymérisation, du raccordement des sorties, de l’intégration de l’enveloppe et de l’inspection finale.

Les responsables qualité doivent vérifier si l’usine a défini des points de contrôle du processus avec des critères d’acceptation mesurables. Dans les environnements de production réels, les problèmes proviennent souvent de situations telles que :

• une tension de bobinage irrégulière qui affecte la stabilité mécanique dans les conditions de défaut ;
• un mauvais positionnement de l’isolation qui réduit les marges diélectriques ;
• une contamination pendant l’assemblage qui augmente le risque de décharges partielles ;
• un séchage ou une polymérisation insuffisants qui compromettent la fiabilité de l’isolation ;
• un contrôle inadéquat du couple de serrage des bornes et des fixations structurelles ;
• un contrôle dimensionnel insuffisant entraînant des incohérences dans les distances d’isolement.

Les usines dotées de systèmes de conformité matures s’appuient généralement sur des instructions de travail liées à des plans maîtrisés, des dossiers de qualification des opérateurs, des outils étalonnés, des inspections en cours de processus et des points d’arrêt avant les étapes clés. Pour les transformateurs de type sec en particulier, le dégazage de la résine, la manipulation des moules, la gestion du profil de polymérisation et l’inspection après polymérisation ne sont pas des détails secondaires. Ils influencent directement la résistance aux fissures à long terme et la stabilité diélectrique.

La traçabilité est un facteur de différenciation majeur pour une fabrication prête à l’audit

Du point de vue de la sécurité des projets et de la responsabilité après livraison, la traçabilité est souvent plus importante que les affirmations promotionnelles concernant l’ampleur de la production. Lorsqu’une non-conformité survient, la capacité à identifier le lot de matériau, le poste opérateur, l’équipement d’essai et l’enregistrement de processus associés à un transformateur donné peut déterminer si le problème est isolé ou systémique.

Les fabricants de premier plan intègrent la traçabilité dans le flux de production grâce au contrôle des numéros de série, à l’association des lots pour les principales matières premières, à la conservation des dossiers d’essai, aux rapports de non-conformité, aux enregistrements d’actions correctives et à la gestion des modifications. Cela est particulièrement pertinent pour les projets d’exportation, dans lesquels les représentants du client, les entreprises EPC, les inspecteurs tiers ou les propriétaires de réseaux peuvent demander l’examen des dossiers plusieurs mois après l’expédition.

Pour les responsables de la sécurité, la traçabilité facilite également l’analyse des causes profondes lorsque des problèmes apparaissent sur le terrain. Sans elle, un fournisseur peut seulement proposer des explications générales au lieu d’actions correctives fondées sur des preuves.

La conformité IEC n’est pas identique à la conformité aux exigences d’accès au marché

Un autre point pratique pour les acheteurs est que les normes IEC et les exigences d’accès au marché sont liées, mais non identiques. Les normes IEC définissent des référentiels techniques largement utilisés pour la conception et les essais, mais certains pays, opérateurs de réseaux ou maîtres d’ouvrage imposent des spécifications locales supplémentaires, des règles d’essais en présence de témoins, des exigences environnementales ou des obligations de certification. Un fabricant peut être capable de respecter les normes IEC tout en ne satisfaisant pas aux exigences d’un appel d’offres particulier.

C’est sur ce point que les fabricants expérimentés de transformateurs de distribution électrique se distinguent des fournisseurs moins matures. Ils ne considèrent pas la norme IEC comme une simple étiquette générique. Avant de libérer la conception, ils mettent en correspondance les exigences IEC avec les spécifications du client, les codes de réseau locaux, les conditions d’installation, les limites de transport et les procédures d’inspection.

Pour les équipes qualité chargées des achats internationaux, l’évaluation du fournisseur doit inclure :

• les normes IEC et les éditions revendiquées ;
• la question de savoir si les preuves d’essai proviennent de laboratoires accrédités ou crédibles ;
• la correspondance entre la conception testée et la conception proposée ;
• les écarts éventuels acceptés par le client ;
• les exigences locales ou propres à l’opérateur de réseau qui s’ajoutent aux normes IEC.

Comment les fabricants performants gèrent les marges de sécurité au lieu de viser les valeurs minimales de réussite

Les usines qui se concentrent uniquement sur la réussite de l’inspection ont tendance à concevoir trop près des valeurs seuils. Cela crée des risques en conditions réelles de service, lorsque les températures ambiantes fluctuent, que le contenu harmonique augmente, que la ventilation est insuffisante et que la charge ne suit pas les hypothèses du laboratoire. Les fabricants offrant de meilleures performances à long terme intègrent généralement des marges de sécurité pratiques dans le comportement thermique, les performances diélectriques, la résistance mécanique et la maîtrise des pertes.

Pour un professionnel de la sécurité ou de la qualité, cette distinction est essentielle. Un transformateur qui satisfait simplement aux critères nominaux d’acceptation dans des conditions d’essai idéales peut néanmoins devenir problématique dans des usines industrielles denses, des systèmes de collecte solaire, des installations liées aux données ou des postes intérieurs confinés. À l’inverse, un fabricant qui intègre des marges prudentes dans la coordination de l’isolation, le contrôle des points chauds des enroulements et la rigidité mécanique est mieux aligné sur la sécurité pendant tout le cycle de vie.

Cela ne signifie pas qu’il faut surdimensionner chaque transformateur. Il faut comprendre quelles applications justifient des marges plus élevées. Les hôpitaux, les tunnels, les pôles de transport, les systèmes de soutien pétrochimiques et les bâtiments publics justifient souvent un examen plus strict que les installations ordinaires à faible risque.

Questions à poser lors de la qualification d’un fournisseur

Pour les acheteurs responsables de la qualité et de la sécurité, la qualification des fournisseurs doit aller au-delà des questions présentées dans les brochures. Les échanges utiles portent généralement sur les preuves. Demandez comment le fabricant maîtrise les modifications de conception après les essais de type. Demandez comment les bobines ou moulages de résine non conformes sont isolés et traités. Demandez quel pourcentage de la production nécessite une retouche et comment cette tendance est suivie. Demandez si les instruments d’essai sont étalonnés en interne ou par un organisme externe, ainsi que selon quelle périodicité. Demandez comment les réclamations des clients sont reliées aux actions correctives et préventives.

Il est également raisonnable de demander la justification des substitutions de matériaux. Lorsqu’un isolant ou un système de résine approuvé devient indisponible, l’usine réalise-t-elle une revue d’ingénierie et une validation avant son utilisation ? Dans des marchés d’approvisionnement instables, cette question est devenue plus importante que ne l’avaient prévu de nombreux acheteurs.

Lors d’un audit, la cohérence des documents révèle souvent le véritable niveau de maturité. Les plans, les nomenclatures, les rapports d’essai, les dossiers d’inspection et les procédures qualité doivent être cohérents. Si les valeurs, les références des modèles ou les contrôles de révision ne correspondent pas, la déclaration de conformité doit être examinée attentivement.

Les unités de type sec et à résine coulée nécessitent une évaluation propre à l’application

Tous les transformateurs conformes aux normes IEC ne conviennent pas de la même manière à tous les environnements. Cela est particulièrement vrai pour les conceptions de type sec et à résine coulée. Elles sont souvent choisies pour leur sécurité en intérieur, leur risque d’incendie réduit et leur maintenance limitée par rapport aux solutions immergées dans l’huile, mais leurs performances dépendent encore fortement de la ventilation, du niveau de contamination, du profil de surcharge, de l’altitude, de la conception de l’enveloppe et des espaces d’installation.

Lors de l’évaluation de produits tels que le35kV Three-Phase Cast Resin Dry-Type Distribution Transformer, les responsables qualité doivent examiner si le fabricant a pris en compte le contrôle des décharges partielles, la régularité de la classe thermique, les besoins de protection environnementale et les contraintes d’installation propres aux systèmes intérieurs moyenne tension. Un bon fournisseur présente clairement ces limites au lieu de laisser entendre une convenance universelle.

À quoi ressemble le leadership en matière de conformité dans la pratique

Les meilleurs fabricants ne présentent pas les normes IEC comme une étape d’approbation ponctuelle. Ils les utilisent comme un cadre de contrôle continu : revue de conception, qualification des fournisseurs, validation des processus, formation, essais, traçabilité, actions correctives et adaptation aux exigences spécifiques des clients. Cette approche est importante, car la qualité d’un transformateur est cumulative. Chaque point de contrôle faible réduit la marge de fiabilité de l’unité finale.

Pour les entreprises qui sélectionnent des fournisseurs dans le cadre de projets internationaux, en particulier lorsque la continuité d’exploitation et la sécurité du personnel sont essentielles, le choix le plus fiable est rarement celui qui formule les affirmations les plus larges. C’est celui qui peut montrer comment les exigences IEC sont intégrées aux décisions quotidiennes de l’usine. Pour les responsables du contrôle qualité et de la sécurité, c’est la norme pratique qui compte : non pas que la conformité soit déclarée, mais qu’elle soit fabriquée de manière constante.
