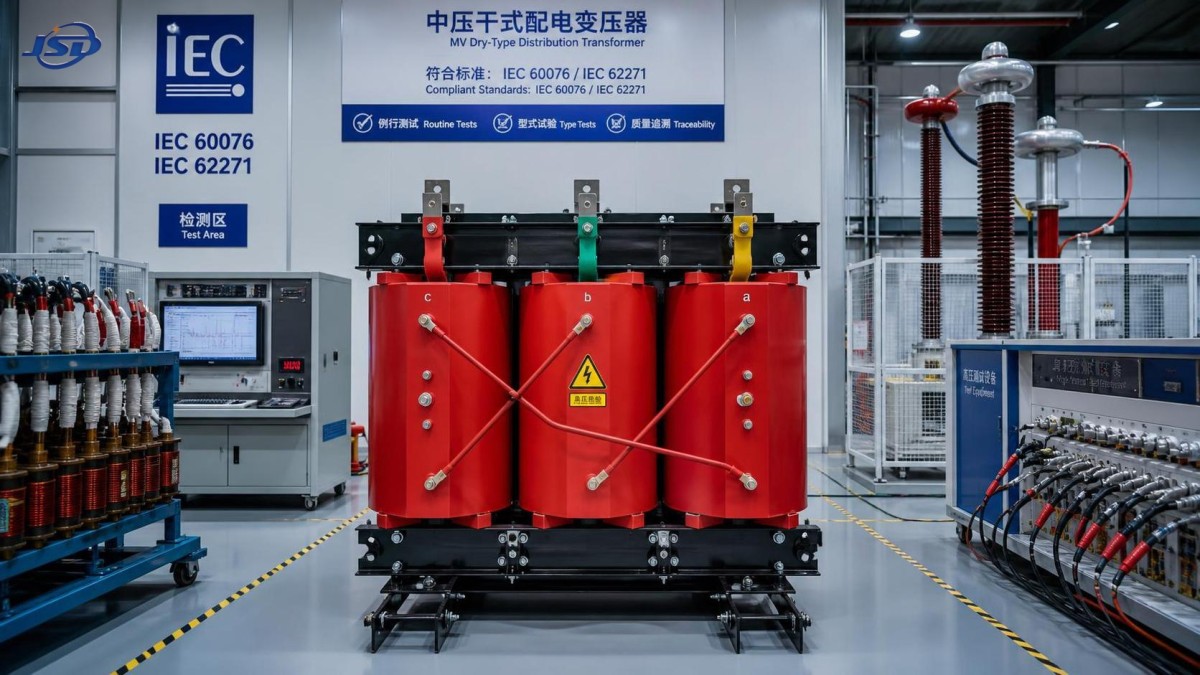

Cómo los fabricantes de transformadores de distribución eléctrica cumplen las normas IEC

Para los responsables de control de calidad y seguridad, elegir fabricantes de transformadores de distribución eléctrica que cumplan plenamente las normas IEC no es un simple trámite documental. Es una decisión de control de riesgos que afecta a la seguridad contra incendios, la integridad del aislamiento, la estabilidad operativa, la planificación del mantenimiento y la aceptación del proyecto. En la práctica, muchas fallas de los transformadores no se deben a errores de diseño evidentes, sino a puntos de control deficientes: materias primas inconsistentes, tolerancias de proceso mal gestionadas, pruebas rutinarias incompletas, márgenes de aumento de temperatura poco claros o una discrepancia entre la conformidad declarada y las condiciones reales de operación. Por eso, la conformidad con IEC debe evaluarse como un sistema de fabricación, no solo como un certificado.

Cuando los compradores evalúan proveedores para aplicaciones de redes eléctricas, industriales, de energías renovables o de infraestructura, la pregunta clave no es si un fabricante «conoce IEC». La verdadera cuestión es si sus procesos de diseño, producción, pruebas, trazabilidad y liberación son lo suficientemente rigurosos como para producir de manera constante transformadores que cumplan los requisitos IEC, unidad tras unidad.

La conformidad con IEC comienza mucho antes de las pruebas finales

Entre los fabricantes de transformadores de distribución eléctrica, el indicador más sólido de una verdadera alineación con IEC es el control del diseño desde las primeras etapas. Un transformador conforme no se crea al final de la línea al superar un informe de pruebas. Se crea cuando el fabricante traduce los requisitos IEC en márgenes de diseño, especificaciones de materiales, cálculos térmicos, coordinación dieléctrica, capacidad de resistencia al cortocircuito e instrucciones de proceso.

Para los transformadores de distribución, los fabricantes suelen trabajar con los requisitos de la serie IEC 60076, incluidas las expectativas fundamentales relativas al aumento de temperatura, el comportamiento dieléctrico, las pérdidas, los niveles de aislamiento, las pruebas rutinarias, las pruebas de tipo y las pruebas especiales, según la aplicación. Los transformadores de tipo seco también pueden estar sujetos a IEC 60076-11, mientras que los requisitos específicos de la aplicación pueden añadir exigencias relativas a la clase ambiental, las condiciones climáticas y el comportamiento frente al fuego. Los compradores deben actuar con cautela si un proveedor solo hace referencia de forma general a la «norma IEC» sin identificar las partes aplicables y el alcance de las pruebas.

Desde la perspectiva de la calidad, la conformidad en las primeras etapas significa que el fabricante mantiene un control documentado sobre:

• la tensión nominal, el nivel de aislamiento y el diseño de las tomas;
• el dimensionamiento de los conductores y los límites de densidad de corriente;
• la clase térmica y las condiciones de refrigeración previstas;
• el grado del material del núcleo y el comportamiento de las pérdidas;
• las distancias de aislamiento y de fuga;
• las hipótesis de resistencia mecánica al cortocircuito;
• las restricciones específicas del sitio, como la altitud, la humedad, el nivel de contaminación y el tipo de instalación.

Si estos aspectos no se fijan y revisan antes de la producción, incluso una fábrica con buenas capacidades de prueba puede tener dificultades para ofrecer una conformidad repetible.

El control de materiales es donde la conformidad suele volverse creíble —o cuestionable

Para los responsables de seguridad, una de las formas más prácticas de evaluar la preparación para cumplir con IEC es examinar el control de los materiales entrantes. El rendimiento de los transformadores es muy sensible a las variaciones en la calidad de los conductores, los materiales aislantes, los sistemas de resina, las propiedades del núcleo de acero, los pasatapas, los cambiadores de tomas y los terminales. Un fabricante puede proporcionar un prototipo conforme, pero si las compras sustituyen materiales sin una nueva validación de ingeniería, el riesgo de incumplimiento aumenta rápidamente.

Los fabricantes fiables suelen establecer inspecciones de recepción basadas en listas de proveedores aprobados, certificados de materiales, controles dimensionales y verificaciones por muestreo. Por ejemplo, la pureza de los conductores de cobre o aluminio, la uniformidad del papel aislante, el grado de las laminaciones del núcleo y la estabilidad del lote de resina epoxi pueden influir directamente en la rigidez dieléctrica, el comportamiento de las descargas parciales, el aumento de temperatura y el envejecimiento a largo plazo.

Esto es aún más importante en los productos de tipo seco utilizados en subestaciones interiores, edificios públicos, estaciones de energías renovables y entornos sensibles al fuego. En estos casos, la interacción entre el bobinado del conductor, el sistema de aislamiento, la calidad del moldeo de la resina y las condiciones de ventilación determina si el transformador permanece estable durante los ciclos térmicos. Un producto como elTransformador de Distribución Trifásico de Tipo Seco con Resina Fundida de 35 kV normalmente se evaluaría no solo por sus valores nominales, sino también por la uniformidad del sistema de aislamiento, la resistencia a las grietas, el control de las descargas parciales y su comportamiento bajo los patrones de carga específicos del sitio.

Las pruebas rutinarias son necesarias, pero no son suficientes por sí solas

Un malentendido frecuente en las revisiones de compras es considerar la finalización de las pruebas rutinarias como una prueba completa de conformidad con IEC. Las pruebas rutinarias son esenciales, pero solo confirman determinados parámetros de cada unidad fabricada. No sustituyen la verificación del diseño, las pruebas de tipo, la calificación del proceso ni un sistema de gestión de calidad operativo.

Según el tipo de transformador y las secciones IEC aplicables, las pruebas rutinarias pueden incluir la medición de la resistencia de los devanados, la relación de tensión y el desplazamiento de fase, la impedancia de cortocircuito y las pérdidas bajo carga, las pérdidas y la corriente en vacío, la prueba de resistencia a la tensión aplicada, la prueba de resistencia a la tensión inducida y las comprobaciones de accesorios o elementos funcionales según sea necesario. Estas pruebas son fundamentales, pero responden a una pregunta limitada: ¿esta unidad cumplió los valores medidos especificados en la etapa de prueba?

Para los equipos de calidad y seguridad, la cuestión más profunda es si la fábrica dispone de pruebas de que el propio diseño es robusto bajo las condiciones de servicio previstas. Ahí es donde las pruebas de tipo y, en algunos casos, las pruebas especiales adquieren importancia. Un fabricante que no pueda distinguir claramente entre pruebas rutinarias, de tipo y especiales suele generar confusión durante las auditorías del proyecto.

También conviene comprobar si los informes de prueba corresponden a la misma familia de diseño, rango de potencia, clase de aislamiento y configuración de refrigeración que el transformador adquirido. Utilizar una prueba de tipo histórica no relacionada para respaldar un diseño modificado es un punto débil conocido en la documentación del proveedor.

La disciplina de proceso convierte un diseño conforme en un producto conforme

Incluso los diseños bien desarrollados pueden fallar durante la producción si el control del proceso es deficiente. Para los fabricantes de transformadores de distribución eléctrica, la conformidad con IEC está estrechamente vinculada a la disciplina de fabricación en el bobinado, el montaje del núcleo, la colocación del aislamiento, el secado, el moldeo de la resina, el curado, la conexión de los conductores, la integración de la envolvente y la inspección final.

Los responsables de calidad deben prestar atención a si la fábrica ha definido puntos de control del proceso con criterios de aceptación medibles. En entornos de producción reales, los problemas suelen surgir de aspectos como:

• una tensión de bobinado desigual que afecta a la estabilidad mecánica en condiciones de falla;
• una colocación deficiente del aislamiento que reduce los márgenes dieléctricos;
• la contaminación durante el montaje, que aumenta el riesgo de descargas parciales;
• un secado o curado insuficiente que compromete la fiabilidad del aislamiento;
• un control inadecuado del par de apriete en terminales y elementos de fijación estructurales;
• un control dimensional deficiente que provoca inconsistencias en las distancias de aislamiento.

Las fábricas con sistemas de conformidad maduros suelen apoyarse en instrucciones de trabajo vinculadas a planos controlados, registros de cualificación de operarios, herramientas calibradas, inspecciones durante el proceso y puntos de retención antes de las transiciones clave. En particular, para los transformadores de tipo seco, la desgasificación de la resina, la manipulación de los moldes, la gestión del perfil de curado y la inspección posterior al curado no son detalles menores. Afectan directamente a la resistencia a las grietas y a la estabilidad dieléctrica a largo plazo.

La trazabilidad es un diferenciador importante en la fabricación preparada para auditorías

Desde el punto de vista de la seguridad del proyecto y la responsabilidad posterior a la entrega, la trazabilidad suele ser más importante que las afirmaciones promocionales sobre la escala de fabricación. Cuando se produce una no conformidad, la capacidad de identificar qué lote de material, qué puesto del operario, qué equipo de prueba y qué registro de proceso están vinculados a un transformador específico puede determinar si el problema es aislado o sistémico.

Los fabricantes líderes integran la trazabilidad en el flujo de producción mediante el control de números de serie, la vinculación de lotes de las principales materias primas, la conservación de registros de pruebas, los informes de no conformidad, los registros de acciones correctivas y la gestión de cambios. Esto es especialmente relevante para los proyectos de exportación, en los que los representantes del cliente, los contratistas EPC, los inspectores externos o los propietarios de empresas eléctricas pueden solicitar revisiones de archivos meses después del envío.

Para los responsables de seguridad, la trazabilidad también respalda el análisis de causas raíz cuando aparecen problemas en campo. Sin ella, un proveedor quizá solo pueda ofrecer explicaciones generales en lugar de acciones correctivas basadas en evidencias.

La conformidad con IEC no es idéntica a la conformidad para acceder a un mercado

Otro aspecto práctico para los compradores es que las normas IEC y los requisitos de entrada al mercado están relacionados, pero no son idénticos. IEC define normas técnicas ampliamente utilizadas para el diseño y las pruebas, pero algunos países, empresas eléctricas o propietarios de proyectos imponen especificaciones locales adicionales, normas para pruebas presenciadas, requisitos ambientales o exigencias de certificación. Un fabricante puede tener capacidad para cumplir con IEC y aun así no satisfacer los requisitos de una licitación concreta.

Aquí es donde los fabricantes experimentados de transformadores de distribución eléctrica se diferencian de los proveedores menos maduros. No tratan IEC como una etiqueta genérica. Antes de liberar el diseño, relacionan los requisitos IEC con las especificaciones del cliente, los códigos de red locales, las condiciones de instalación, las limitaciones de transporte y los procedimientos de inspección.

Para los equipos de calidad que gestionan compras internacionales, la evaluación del proveedor debe incluir:

• qué normas IEC y qué ediciones se declaran;
• si las evidencias de las pruebas proceden de laboratorios acreditados o fiables;
• si el diseño probado coincide con el diseño ofrecido;
• qué desviaciones, si las hay, han sido aceptadas por el cliente;
• qué requisitos locales o específicos de la empresa eléctrica existen además de IEC.

Cómo gestionan los fabricantes sólidos los márgenes de seguridad en lugar de apuntar a los valores mínimos de aprobación

Las fábricas que se centran únicamente en superar la inspección tienden a diseñar demasiado cerca de los valores límite. Esto genera riesgos en el servicio real, donde las temperaturas ambiente fluctúan, el contenido de armónicos puede aumentar, la ventilación puede ser deficiente y la carga puede no seguir las condiciones del laboratorio. Los fabricantes con un mejor rendimiento a largo plazo suelen incorporar márgenes de seguridad prácticos en el comportamiento térmico, el rendimiento dieléctrico, la resistencia mecánica y el control de pérdidas.

Para un profesional de seguridad o calidad, esta es una diferencia fundamental. Un transformador que solo cumple los criterios nominales de aceptación en condiciones de prueba ideales aún puede presentar problemas en plantas industriales densas, sistemas de captación solar, instalaciones relacionadas con datos o subestaciones interiores con espacio limitado. En cambio, un fabricante que incorpora márgenes conservadores en la coordinación del aislamiento, el control del punto caliente de los devanados y la rigidez mecánica está mejor alineado con la seguridad durante todo el ciclo de vida.

Esto no significa sobredimensionar todos los transformadores. Significa comprender qué aplicaciones justifican márgenes más altos. Los hospitales, túneles, centros de transporte, sistemas auxiliares petroquímicos y edificios públicos suelen justificar un análisis más estricto que las instalaciones ordinarias de bajo riesgo.

Qué preguntar durante la cualificación del proveedor

Para los compradores que desempeñan funciones de calidad y seguridad, la cualificación del proveedor debe ir más allá de las preguntas propias de un folleto. Las conversaciones útiles suelen centrarse en las evidencias. Pregunte cómo controla el fabricante los cambios de diseño posteriores a las pruebas de tipo. Pregunte cómo se segregan y gestionan las bobinas o los moldes de resina no conformes. Pregunte qué porcentaje de la producción requiere reprocesamiento y cómo se supervisa esa tendencia. Pregunte si los instrumentos de prueba se calibran interna o externamente y con qué intervalo. Pregunte cómo se relacionan las reclamaciones de los clientes con las acciones correctivas y preventivas.

También es razonable preguntar por la lógica detrás de las sustituciones de materiales. Si un aislamiento o sistema de resina aprobado deja de estar disponible, ¿la fábrica realiza una revisión de ingeniería y una validación antes de utilizarlo? En mercados de suministro volátiles, este aspecto se ha vuelto más importante de lo que muchos compradores esperaban.

Durante una auditoría, la coherencia de la documentación suele revelar el verdadero nivel de madurez. Los planos, las listas de materiales, los informes de pruebas, los registros de inspección y los procedimientos de calidad deben estar alineados. Si los valores, las referencias de los modelos o los controles de revisión no coinciden, la declaración de conformidad debe examinarse cuidadosamente.

Las unidades de tipo seco y de resina fundida requieren un criterio específico para la aplicación

No todos los transformadores conformes con IEC son igualmente adecuados para todos los entornos. Esto es especialmente cierto en los diseños de tipo seco y de resina fundida. Suelen elegirse por la seguridad en interiores, el menor riesgo de incendio y el mantenimiento reducido en comparación con las alternativas llenas de aceite, pero su rendimiento sigue dependiendo en gran medida de la ventilación, el nivel de contaminación, el perfil de sobrecarga, la altitud, el diseño de la envolvente y el espacio de instalación.

Al evaluar productos como elTransformador de Distribución Trifásico de Tipo Seco con Resina Fundida de 35 kV, los responsables de calidad deben examinar si el fabricante ha abordado el control de descargas parciales, la uniformidad de la clase térmica, las necesidades de protección ambiental y las restricciones de instalación relevantes para los sistemas interiores de media tensión. Un buen proveedor explicará claramente estos límites, en lugar de insinuar una idoneidad universal.

Cómo se manifiesta en la práctica el liderazgo en conformidad

Los mejores fabricantes no presentan las normas IEC como un hito de aprobación único. Las utilizan como un marco para el control continuo: revisión del diseño, cualificación de proveedores, validación de procesos, formación, pruebas, trazabilidad, acciones correctivas y adaptación a las necesidades específicas del cliente. Este enfoque es importante porque la calidad del transformador es acumulativa. Cada punto de control deficiente reduce el margen de fiabilidad de la unidad final.

Para las empresas que seleccionan proveedores en proyectos globales, especialmente cuando la continuidad operativa y la seguridad del personal son fundamentales, la opción más fiable rara vez es la que hace las afirmaciones más amplias. Es la que puede demostrar cómo los requisitos IEC están integrados en las decisiones diarias de la fábrica. Para los responsables de control de calidad y seguridad, ese es el estándar práctico que importa: no si la conformidad se declara, sino si se fabrica de manera constante.
