Как производители электрических распределительных трансформаторов соответствуют стандартам IEC

Для руководителей, отвечающих за контроль качества и безопасность, выбор производителей электрических распределительных трансформаторов, полностью соответствующих стандартам IEC, — это не формальная проверка документации. Это решение в области управления рисками, влияющее на пожарную безопасность, целостность изоляции, стабильность эксплуатации, планирование технического обслуживания и приемку проекта. На практике многие отказы трансформаторов вызваны не очевидными ошибками проектирования, а недостаточным контролем на отдельных этапах: нестабильным качеством сырья, ненадлежащим управлением технологическими допусками, неполным проведением типовых испытаний, неясными запасами по превышению температуры или несоответствием заявленного соответствия фактическим условиям эксплуатации. Именно поэтому соответствие IEC следует оценивать как производственную систему, а не только как наличие сертификата.

При оценке поставщиков для сетевых, промышленных, возобновляемых энергетических или инфраструктурных объектов ключевой вопрос заключается не в том, «знает» ли производитель IEC. Важно понять, достаточно ли дисциплинированно организованы его процессы проектирования, производства, испытаний, прослеживаемости и выпуска продукции, чтобы стабильно выпускать трансформаторы, соответствующие требованиям IEC, от одной единицы к другой.

Соответствие IEC начинается задолго до финальных испытаний

Среди производителей электрических распределительных трансформаторов наиболее надежным показателем реального соответствия IEC является управление проектированием на самых ранних этапах. Соответствующий требованиям трансформатор создается не в конце производственной линии путем успешного прохождения испытаний. Он создается тогда, когда производитель переводит требования IEC в проектные запасы, спецификации материалов, тепловые расчеты, координацию изоляции, способность выдерживать короткое замыкание и технологические инструкции.

При производстве распределительных трансформаторов обычно применяются требования серии IEC 60076, включая основные требования к превышению температуры, диэлектрическим характеристикам, потерям, уровням изоляции, типовым испытаниям, испытаниям типа и специальным испытаниям в зависимости от области применения. Для сухих трансформаторов также может применяться IEC 60076-11, а требования конкретного применения могут включать дополнительные ожидания в отношении экологического класса, климатических условий и поведения при пожаре. Покупателям следует проявлять осторожность, если поставщик лишь в общих выражениях ссылается на «стандарт IEC», не указывая применимые части стандарта и объем испытаний.

С точки зрения качества соответствие на ранней стадии означает, что производитель документально контролирует:

• номинальное напряжение, уровень изоляции и конструкцию регулирования напряжения;
• сечение проводников и ограничения по плотности тока;
• класс нагревостойкости и принятые условия охлаждения;
• марку материала магнитопровода и характеристики потерь;
• воздушные зазоры и пути утечки;
• принятые допущения относительно механической прочности при коротком замыкании;
• специфические для объекта ограничения, такие как высота над уровнем моря, влажность, уровень загрязнения и тип установки.

Если эти параметры не зафиксированы и не проверены до начала производства, даже заводу с хорошими испытательными возможностями будет сложно обеспечить стабильное соответствие требованиям.

Именно контроль материалов часто определяет достоверность соответствия

Для специалистов по безопасности одним из наиболее практичных способов оценки готовности производителя к соответствию IEC является проверка контроля поступающих материалов. Характеристики трансформатора в значительной степени зависят от стабильности качества проводников, изоляционных материалов, смоляных систем, свойств стального магнитопровода, вводов, переключателей ответвлений и выводов. Производитель может предоставить соответствующий требованиям прототип, однако при замене закупаемых материалов без повторной инженерной проверки соответствие быстро оказывается под угрозой.

Надежные производители обычно организуют входной контроль на основе утвержденных списков поставщиков, сертификатов на материалы, проверки размеров и выборочной верификации. Например, чистота медного или алюминиевого проводника, стабильность изоляционной бумаги, марка листов магнитопровода и стабильность партии эпоксидной смолы напрямую влияют на электрическую прочность, характеристики частичных разрядов, превышение температуры и долговременное старение.

Это особенно важно для сухих изделий, используемых во внутренних подстанциях, общественных зданиях, объектах возобновляемой энергетики и средах с повышенными требованиями к пожарной безопасности. В таких случаях взаимодействие между обмоткой проводника, изоляционной системой, качеством заливки смолой и условиями вентиляции определяет, сохранит ли трансформатор стабильность при циклических тепловых нагрузках. Такое изделие, как 35kV Three-Phase Cast Resin Dry-Type Distribution Transformer, обычно оценивается не только по номинальным характеристикам, но и по стабильности изоляционной системы, стойкости к образованию трещин, контролю частичных разрядов и поведению при характерных для объекта режимах нагрузки.

Типовые испытания необходимы, но сами по себе недостаточны

Одно из распространенных заблуждений при рассмотрении закупок — считать завершение типовых испытаний полным доказательством соответствия IEC. Типовые испытания необходимы, однако они подтверждают только определенные параметры каждой изготовленной единицы. Они не заменяют проверку конструкции, испытания типа, квалификацию процесса или функционирующую систему управления качеством.

В зависимости от типа трансформатора и применимых разделов IEC типовые испытания могут включать измерение сопротивления обмоток, коэффициента трансформации и угла фазового сдвига, импеданса короткого замыкания и потерь нагрузки, потерь и тока холостого хода, испытание прикладываемым напряжением, испытание наведенным напряжением, а также проверки принадлежностей или функциональных элементов, если это требуется. Это основополагающие проверки, но они отвечают лишь на ограниченный вопрос: соответствовала ли данная единица заданным измеренным значениям на этапе испытаний?

Для команд по качеству и безопасности более глубокий вопрос заключается в том, располагает ли завод доказательствами того, что сама конструкция надежна в ожидаемых условиях эксплуатации. Именно здесь важны испытания типа и, в некоторых случаях, специальные испытания. Производитель, который не может четко разграничить типовые испытания, испытания типа и специальные испытания, часто создает путаницу во время аудитов проекта.

Также стоит проверить, относятся ли протоколы испытаний к тому же конструктивному семейству, диапазону номинальных характеристик, классу изоляции и конфигурации охлаждения, что и приобретаемый трансформатор. Использование прежнего испытания типа, не относящегося к измененной конструкции, для подтверждения соответствия является известным слабым местом документации поставщика.

Именно дисциплина процессов превращает соответствующую требованиям конструкцию в соответствующий требованиям продукт

Даже хорошо спроектированные изделия могут выйти из строя в производстве при слабом контроле процессов. Для производителей электрических распределительных трансформаторов соответствие IEC тесно связано с дисциплиной изготовления обмоток, сборки магнитопровода, размещения изоляции, сушки, заливки смолой, отверждения, подключения выводов, интеграции корпуса и финального контроля.

Руководителям по качеству следует обратить внимание на то, определены ли на заводе контрольные точки процесса с измеримыми критериями приемки. В реальных производственных условиях проблемы часто возникают из-за таких факторов, как:

• неравномерное натяжение обмотки, влияющее на механическую устойчивость при аварийных режимах;
• неправильное размещение изоляции, уменьшающее диэлектрические запасы;
• загрязнение во время сборки, повышающее риск частичных разрядов;
• недостаточная сушка или отверждение, снижающие надежность изоляции;
• недостаточный контроль момента затяжки выводов и конструкционных крепежных элементов;
• слабый контроль размеров, приводящий к несоответствию воздушных зазоров.

Заводы со зрелыми системами обеспечения соответствия обычно используют рабочие инструкции, связанные с контролируемыми чертежами, записи о квалификации операторов, поверенные инструменты, межоперационный контроль и контрольные точки перед ключевыми переходами. В частности, для сухих трансформаторов дегазация смолы, обращение с формами, управление режимом отверждения и контроль после отверждения не являются второстепенными деталями. Они напрямую влияют на долговременную стойкость к образованию трещин и стабильность диэлектрических характеристик.

Прослеживаемость — важное отличие производства, готового к аудиту

С точки зрения безопасности проекта и ответственности после поставки прослеживаемость часто важнее рекламных заявлений о масштабах производства. При возникновении несоответствия возможность определить, какая партия материала, какой рабочий участок, какое испытательное оборудование и какая технологическая запись связаны с конкретным трансформатором, может показать, является ли проблема единичной или системной.

Ведущие производители встраивают прослеживаемость в производственный поток посредством контроля серийных номеров, связи основных сырьевых материалов с партиями, хранения записей об испытаниях, регистрации несоответствий, записей о корректирующих действиях и управления изменениями. Это особенно важно для экспортных проектов, в которых представители заказчика, EPC-подрядчики, сторонние инспекторы или владельцы энергосетей могут запросить проверку файлов через несколько месяцев после отгрузки.

Для специалистов по безопасности прослеживаемость также поддерживает анализ первопричин при возникновении проблем в эксплуатации. Без нее поставщик может предложить лишь общие объяснения вместо корректирующих действий, основанных на доказательствах.

Соответствие IEC не тождественно соответствию требованиям доступа на рынок

Еще один практический момент для покупателей заключается в том, что стандарты IEC и требования выхода на рынок связаны, но не идентичны. IEC определяет технические стандарты, широко применяемые при проектировании и испытаниях, однако отдельные страны, энергокомпании или владельцы проектов могут устанавливать дополнительные местные спецификации, правила проведения испытаний в присутствии представителей, экологические требования или требования к сертификации. Производитель может обладать компетенциями в области IEC, но при этом не соответствовать требованиям конкретного тендера.

Именно здесь опытные производители электрических распределительных трансформаторов отличаются от поставщиков с менее зрелыми системами. Они не рассматривают IEC как универсальную маркировку. Перед выпуском конструкции они сопоставляют требования IEC со спецификациями заказчика, местными сетевыми нормами, условиями установки, ограничениями транспортировки и процедурами инспекции.

Для команд по качеству, отвечающих за международные закупки, проверка поставщика должна включать:

• какие стандарты IEC и какие их редакции заявлены;
• получены ли доказательства испытаний в аккредитованных или заслуживающих доверия лабораториях;
• соответствует ли испытанная конструкция предлагаемой конструкции;
• какие отклонения, если таковые имеются, были приняты заказчиком;
• какие местные требования или требования энергокомпании выходят за рамки IEC.

Как сильные производители управляют запасами безопасности, а не стремятся лишь к минимальным проходным значениям

Заводы, ориентированные только на прохождение инспекции, обычно проектируют изделия слишком близко к предельным значениям. Это создает риск в реальных условиях эксплуатации, где температура окружающей среды колеблется, содержание гармоник может возрастать, вентиляция может быть недостаточной, а нагрузка может отличаться от лабораторных условий. Производители, ориентированные на более высокие долгосрочные характеристики, обычно закладывают практические запасы по тепловым характеристикам, диэлектрическим свойствам, механической прочности и контролю потерь.

Для специалиста по безопасности или качеству это принципиально важное различие. Трансформатор, который лишь соответствует номинальным критериям приемки в идеальных условиях испытаний, все же может стать источником проблем на крупных промышленных предприятиях, в солнечных энергосистемах, объектах с оборудованием обработки данных или ограниченных внутренних подстанциях. В то же время производитель, закладывающий консервативные запасы в координацию изоляции, контроль температуры наиболее нагретой точки обмотки и механическую жесткость, лучше соответствует требованиям безопасности на протяжении жизненного цикла.

Это не означает, что для каждого трансформатора следует завышать характеристики. Это означает необходимость понимать, для каких применений оправданы повышенные запасы. Больницы, туннели, транспортные узлы, системы обеспечения нефтехимических объектов и общественные здания часто требуют более строгой проверки, чем обычные объекты с низким уровнем риска.

Что следует спрашивать при квалификации поставщика

Для покупателей, отвечающих за качество и безопасность, квалификация поставщика должна выходить за рамки вопросов, основанных только на рекламной брошюре. Полезные обсуждения обычно сосредоточены на доказательствах. Следует спросить, как производитель контролирует изменения конструкции после испытаний типа. Следует уточнить, как отделяются и классифицируются несоответствующие катушки или изделия после заливки смолой. Важно спросить, какая доля продукции требует доработки и как отслеживается эта тенденция. Следует выяснить, поверяются ли испытательные приборы внутри компании или внешней организацией и с каким интервалом. Также необходимо спросить, как жалобы клиентов связываются с корректирующими и предупреждающими действиями.

Также вполне уместно запросить обоснование замены материалов. Если утвержденная изоляция или смоляная система становится недоступной, проводит ли завод инженерную проверку и валидацию перед применением замены? В условиях нестабильных рынков поставок этот вопрос стал важнее, чем ожидали многие покупатели.

Во время аудита согласованность документов часто показывает истинный уровень зрелости. Чертежи, ведомости материалов, протоколы испытаний, записи инспекций и процедуры качества должны соответствовать друг другу. Если значения, обозначения моделей или управление редакциями не совпадают, заявление о соответствии следует тщательно проверить.

Сухие трансформаторы и изделия с литой изоляцией требуют оценки с учетом конкретного применения

Не каждый трансформатор, соответствующий IEC, одинаково подходит для любой среды. Особенно это относится к сухим трансформаторам и конструкциям с литой изоляцией. Их часто выбирают для внутренних установок, снижения пожарного риска и уменьшения объема технического обслуживания по сравнению с маслонаполненными аналогами, однако характеристики по-прежнему во многом зависят от вентиляции, уровня загрязнения, профиля перегрузки, высоты над уровнем моря, конструкции корпуса и монтажных расстояний.

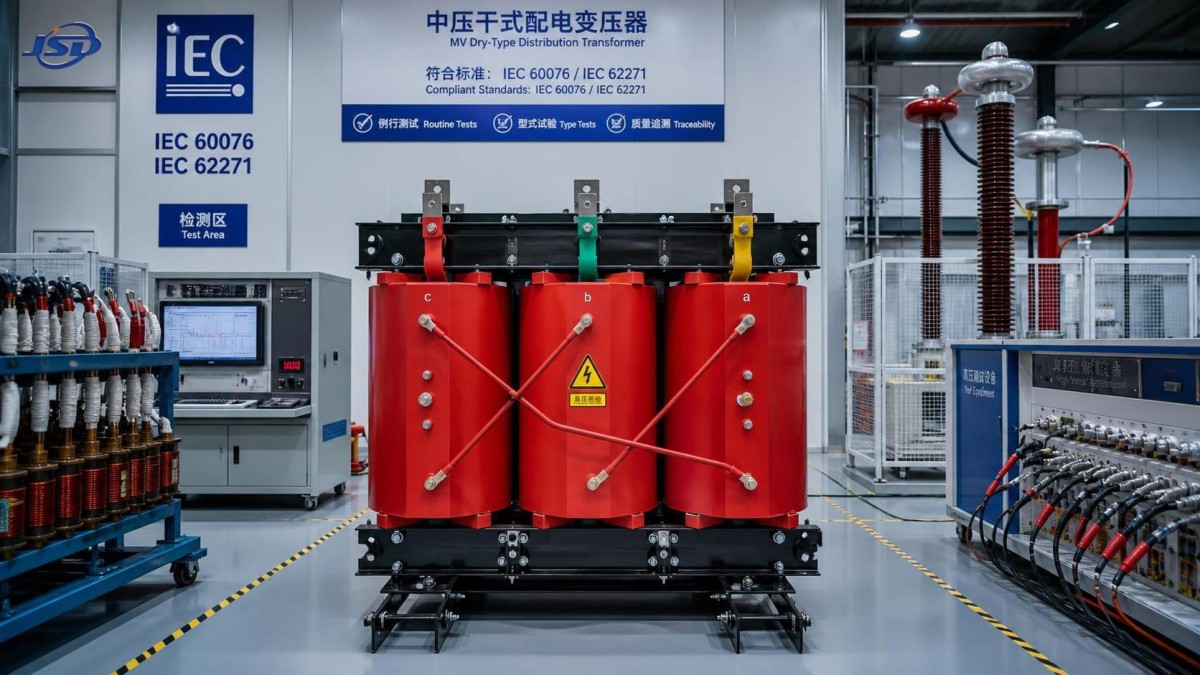

При оценке таких изделий, как 35kV Three-Phase Cast Resin Dry-Type Distribution Transformer, руководителям по качеству следует проверить, учел ли производитель контроль частичных разрядов, стабильность класса нагревостойкости, требования к защите от воздействия окружающей среды и ограничения монтажа, относящиеся к внутренним системам среднего напряжения. Надежный поставщик четко объясняет эти ограничения, а не создает впечатление универсальной пригодности изделия.

Как на практике выглядит лидерство в области соответствия требованиям

Лучшие производители не представляют стандарты IEC как разовое получение одобрения. Они используют их как основу для непрерывного контроля: анализа конструкции, квалификации поставщиков, валидации процессов, обучения, испытаний, прослеживаемости, корректирующих действий и адаптации к требованиям конкретного заказчика. Такой подход важен, поскольку качество трансформатора складывается из множества факторов. Каждая слабая контрольная точка уменьшает запас надежности готовой единицы.

Для компаний, выбирающих поставщиков для международных проектов, особенно когда критически важны непрерывность эксплуатации и безопасность персонала, наиболее надежным выбором редко бывает поставщик с самыми широкими заявлениями. Это поставщик, который может показать, как требования IEC встроены в ежедневные решения завода. Для руководителей по контролю качества и безопасности именно это является практическим критерием: важно не то, заявлено ли соответствие, а то, обеспечивается ли оно стабильно в процессе производства.
