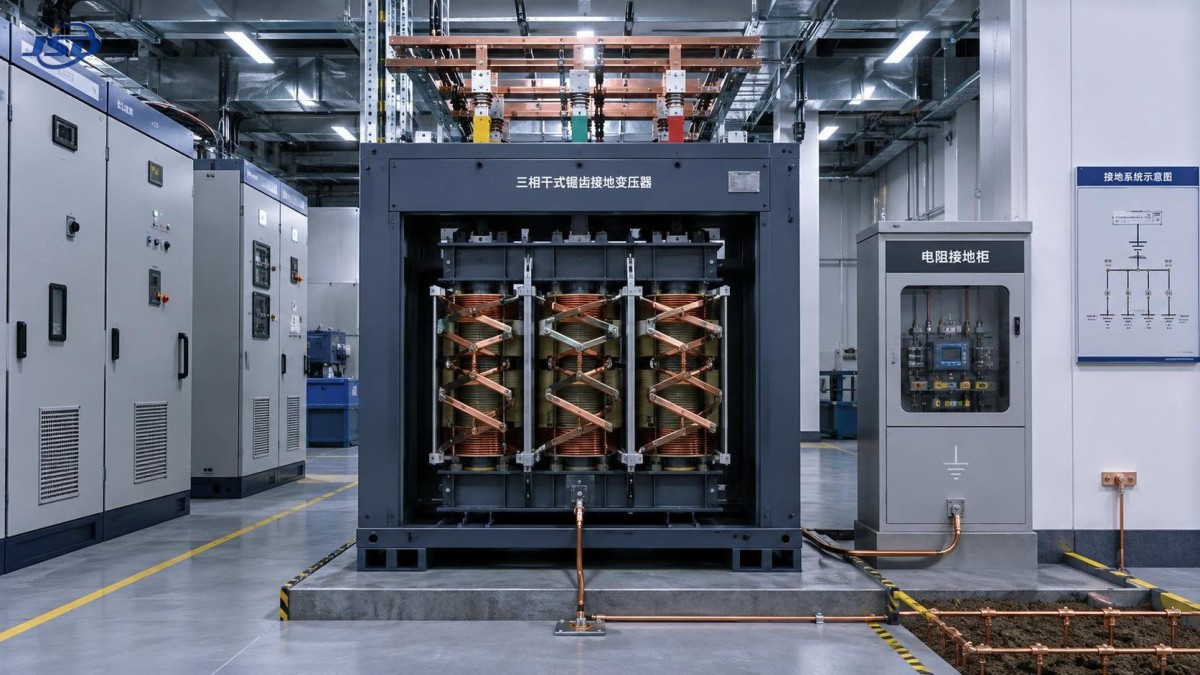

لماذا يُنشئ محول التأريض المتعرج نقطة تعادل

لماذا يُنشئ محول التأريض المتعرج نقطة تعادل

يُنشئ محول التأريض المتعرج نقطة تعادل من خلال دمج ملفات الأطوار في ترتيب متوازن يوفر مسارًا مستقرًا لتيارات المركبة صفرية التسلسل وتيار عطل التأريض.

بالنسبة للمهندسين الذين يبحثون في الأنظمة غير المؤرضة أو المتصلة بدلتا، فإن فهم هذا المبدأ ضروري لتحسين الحماية من الأعطال وموثوقية النظام والسلامة التشغيلية.

الفكرة الأساسية بسيطة: لا يحتاج المحول المتعرج إلى موصل تعادل تقليدي في ملف المصدر لإنشاء تعادل نظام قابل للاستخدام.

بدلًا من ذلك، تسمح ملفاته المترابطة بشكل خاص بإلغاء جهود الأطوار الثلاثة في الظروف العادية، مع السماح بتدفق تيار المركبة صفرية التسلسل أثناء عطل أرضي.

يوضح هذا الاختلاف سبب الاستخدام الواسع لمحولات التأريض المتعرجة عندما يفتقر نظام دلتا أو محول تحويل أو قضبان مولد أو شبكة معزولة إلى نقطة تعادل يمكن الوصول إليها.

لا تُركّب هذه المحولات أساسًا لنقل قدرة الحمل. ويتمثل دورها الرئيسي في التأريض والتحكم بتيار العطل وتوفير نقطة مرجعية لأجهزة الحماية.

ما المشكلة التي تحلها نقطة التعادل؟

تُشغّل العديد من أنظمة الجهد المتوسط بملفات متصلة بدلتا أو لا تتوفر فيها نقطة تعادل مادية عند القضبان المراد حمايتها.

من دون مرجع للتعادل، قد يؤدي عطل أحادي الطور إلى الأرض إلى تيار عطل منخفض أو غير متوقع أو سعوي في الغالب، بحسب سعة النظام.

يمكن أن تجعل هذه الحالة حماية زيادة التيار التقليدية أقل موثوقية. كما قد تسمح بارتفاعات جهد مؤقتة على الطورين غير المعطوبين بعد حدوث عطل أرضي.

في نظام غير مؤرض، قد لا يؤدي العطل الأول إلى قطع الخدمة فورًا. ومع ذلك، يمكن أن يزداد إجهاد العزل وخطر حدوث عطل ثانٍ.

ينشئ محول التأريض وصلة محددة بين النظام الكهربائي والأرض، مما يتيح للمهندسين اختيار طريقة تأريض مقصودة.

يمكن أن تكون طريقة التأريض تأريضًا مباشرًا أو تأريضًا بالمقاومة أو تأريضًا بالمفاعلة، وفقًا لأهداف الحماية وحدود تيار العطل المسموح بها.

بالنسبة لكثير من المنشآت الصناعية، يُختار التأريض بالمقاومة لأنه ينتج تيارًا كافيًا للكشف الموثوق من دون التسبب في تلف مفرط للمعدات.

لذلك، يمنح المحول مرحلات الحماية مرجعًا ويمنح تيار العطل مسار عودة مصممًا بدلًا من ترك سلوك النظام دون تحكم.

كيف يعمل ترتيب الملفات المتعرج

يحتوي محول التأريض المتعرج على ثلاثة أطراف طور، لكن كل ملف طور مقسم إلى قسمين متساويين موضوعين على أطراف قلب مختلفة.

يتصل كل قسم بقسم مرتبط بطور آخر. وينشئ هذا الترابط الناتج نمط الملفات المتعرج المميز.

في ظروف التشغيل المتوازنة ثلاثية الأطوار، تتعاكس مساهمات الجهد من أقسام الملفات وتُلغى إلى حد كبير عند وصلة التعادل.

نظرًا إلى توازن جهود الأطوار، يكون طلب المغنطة للمحول منخفضًا جدًا، وعادة ما يحمل تيارًا صغيرًا فقط أثناء الخدمة.

أثناء حدوث عطل أرضي، يتغير الوضع. تكون تيارات الأطوار الثلاثة المرتبطة بالعطل هي تيارات مركبة صفرية التسلسل، وتشترك في علاقة الطور نفسها.

بالنسبة لتيار المركبة صفرية التسلسل، لا تعود جهود أقسام الملفات تتلاشى بالطريقة ذاتها. وبدلًا من ذلك، يقدم المحول مسار عودة منخفض الممانعة.

يتيح ذلك تدفق التيار من الطور المعطوب عبر نظام التأريض إلى نقطة تعادل المحول المتعرج، ثم العودة عبر ملفاته.

ينشئ هذا الترتيب نقطة تعادل حتى لو كان النظام في المنبع متصلًا بدلتا ولا يتوفر فيه موصل تعادل للتأريض المباشر.

لماذا لا يمر تيار الحمل العادي عبره

من المفاهيم الخاطئة الشائعة أن محول التأريض المتعرج يعمل مثل محول توزيع عادي يزوّد دائرة حمل محايدة.

يختلف سلوكه في التشغيل العادي. فلا تنشئ تيارات الحمل المتوازنة ذات التسلسل الموجب مسارًا مهمًا للتيار عبر نقطة تعادل محول التأريض.

صُممت توصيلات الملفات بحيث تتعادل مكونات فيض الأطوار المتوازنة فيما بينها، مما يقلل إثارة القلب الناتجة عن نظام القدرة العادي.

ولهذا السبب، يمكن لوحدة متعرجة مختارة بصورة صحيحة أن تظل تحت حمل خفيف أثناء التشغيل العادي مع الاستجابة بقوة عند حدوث أعطال أرضية.

لذلك، تُحدد سعتها عادةً من حيث تحمل عطل التأريض لفترة قصيرة، والممانعة، والجهد، والقدرة الحرارية، بدلًا من سعة الحمل المستمر وحدها.

على سبيل المثال، يمكن تصميم محول تأريض لتحمل تيار عطل محدد لمدة عشر ثوانٍ أو ثلاثين ثانية أو مدة أخرى لإزالة الحماية.

يجب على المهندسين تنسيق هذا التحمل مع زمن تشغيل المرحل وزمن فصل القاطع وسعة مقاومة التأريض وخصائص أعطال النظام المتوقعة.

لا يكفي الاختيار بناءً على جهد النظام الاسمي فقط. إذ يحدد تحمل تيار العطل وفلسفة الحماية ما إذا كان حجم المحول مناسبًا.

ماذا يحدث أثناء عطل أحادي الطور إلى الأرض؟

لنفترض وجود قضبان دلتا ثلاثية الأطوار من دون تعادل مؤرض. يحدث عطل طور إلى الأرض على أحد الموصلات في اتجاه الحمل من القضبان.

من دون معدات تأريض، قد يقتصر تيار العطل أساسًا على سعة الكابلات الموزعة ومانعات الصواعق ومسارات النظام غير المقصودة الأخرى.

عند تركيب محول تأريض متعرج، تتصل نقطة التعادل بالأرض مباشرة أو عبر مقاومة تأريض.

يصبح للطور المعطوب حينها مسار عودة مقصود. ويتدفق التيار عبر العطل وشبكة تأريض المعدات ووصلة تعادل المحول.

تعيد الملفات المتعرجة مكون صفرية التسلسل إلى النظام ثلاثي الأطوار مع إبقاء تشغيل جهد الطور إلى الطور العادي غير متأثر إلى حد كبير.

تقيس مرحلات الحماية التيار المتبقي أو تيار الأرض الناتج، وتأمر قاطع الدائرة المناسب أو نظام الإنذار بالعمل.

تحد المقاومة، إن وُجدت، التيار إلى قيمة مخططة. ويمكن أن يقلل ذلك من طاقة الوميض القوسي والإجهاد الميكانيكي والضرر الموضعي.

وفي الوقت نفسه، يجب أن يبقى تيار العطل أعلى من عتبة التقاط الحماية في ظروف الحد الأدنى الموثوقة للعطل، بما في ذلك مسارات التغذية الطويلة.

الاختيار بين التأريض المباشر وبالمقاومة وبالمفاعلة

يمكن لمحول التأريض المتعرج دعم عدة استراتيجيات للتأريض، لكن المحول نفسه لا يحدد المستوى النهائي لتيار العطل.

يوصل التأريض المباشر نقطة التعادل بالأرض مباشرة. ويمكن أن ينتج تيار عطل أرضي مرتفعًا، ويُطبق عمومًا عندما تكون الإزالة السريعة مطلوبة.

يستخدم التأريض منخفض المقاومة مقاومة تأريض للتعادل للسماح بتيار عطل متحكم فيه ومرتفع نسبيًا من أجل تشغيل حماية انتقائية سريع.

يحد التأريض عالي المقاومة التيار إلى مستوى أقل بكثير، وغالبًا ما يسمح باستمرار التشغيل بعد العطل الأرضي الأول أثناء التحقيق في الإنذار.

يستخدم التأريض بالمفاعلة محثًا في دائرة التعادل. وقد يُختار عندما تدعم خصائص الممانعة أو تنسيق النظام هذا النهج.

يعتمد الخيار الصحيح على فئة الجهد وطول المغذي وتيار شحن الكابلات وتحمل المعدات ومتطلبات استمرارية العمليات والمعايير الكهربائية المحلية.

لا يكون التأريض عالي المقاومة أكثر أمانًا تلقائيًا لكل نظام. فإذا لم يتمكن الكشف من تحديد موقع العطل، فقد يؤدي استمرار التشغيل إلى مخاطر تشغيلية.

وبالمثل، قد يحسن تيار العطل المفرط حساسية المرحل، لكنه يفرض إجهادًا حراريًا وميكانيكيًا غير مقبول على الكابلات ومعدات التبديل والمحولات.

كيفية تحديد سعة محول التأريض المتعرج

يبدأ تحديد السعة بجهد النظام بين الخطوط، لأن عزل ملفات محول التأريض يجب أن يتحمل ظروف الجهد التشغيلية والانتقالية للشبكة.

القيمة الرئيسية التالية هي تيار العطل الأرضي المطلوب. وغالبًا ما يحدد ذلك بحساسية المرحل واختيار المقاومة والتنسيق مع أجهزة الحماية في اتجاه الحمل.

تصنيف التحمل الحراري لفترة قصيرة مهم بالقدر نفسه. يجب أن تتحمل الوحدة تيار العطل المختار طوال فترة إزالة الحماية دون تلف.

تؤثر الممانعة في تيار العطل الأرضي المتاح وأداء المرحل. وينبغي تقييمها مع مقاومة التعادل وممانعة المصدر وخصائص المغذي.

ينبغي للمهندسين أيضًا حساب إجمالي تيار شحن النظام، ولا سيما في شبكات الكابلات الواسعة ومحطات الطاقة المتجددة ومراكز البيانات وأنظمة التوزيع الصناعية.

بالنسبة للتأريض عالي المقاومة، يجب أن يتجاوز تيار التعادل المختار عادةً تيار الشحن السعوي للنظام بهامش هندسي مناسب.

يؤثر تصميم القلب وفئة العزل ودرجة الحرارة المحيطة وبيئة التركيب والمتطلبات الزلزالية وحماية الغلاف أيضًا في المواصفات النهائية للمعدات.

ينبغي أن يتلقى المصنع مخطط الخط الواحد ومستوى الجهد وزمن إزالة العطل وتيار التعادل المطلوب وطريقة التأريض ومخطط الحماية قبل تقديم عرض السعر.

أين تُستخدم محولات التأريض المتعرجة عادةً

تُركب محولات التأريض المتعرجة بشكل متكرر على قضبان دلتا للجهد المتوسط تخدم المصانع الصناعية وعمليات التعدين ومنشآت المعالجة ومشروعات البنية التحتية.

كما أنها مفيدة في أنظمة تجميع الطاقة المتجددة، حيث قد لا توفر المصادر القائمة على المحولات أو توصيلات محولات رفع الجهد نقطة تعادل يمكن الوصول إليها.

قد تتطلب مراكز البيانات والمستشفيات ترتيبات تأريض مصممة بعناية لأن استمرارية الخدمة وعزل الأعطال الانتقائي وحماية المعدات من أولويات التشغيل.

في شبكات التوزيع التجارية أو الصناعية، يمكن إضافتها أثناء أعمال التحديث عندما لا توفر وصلة المحول الحالية نقطة تعادل مناسبة.

يجب مراجعة التطبيق باعتباره نظام تأريض متكاملًا. فلا يمكن لمحول التأريض تعويض الربط السيئ أو إعدادات المرحل غير المناسبة أو أقطاب التأريض غير الكافية.

كما أن ظروف الموقع مهمة. إذ تتطلب المعدات الجافة الداخلية والوحدات الزيتية الخارجية وأغلفة المقاومات ومسارات الكابلات والتهوية وإمكانية الوصول للصيانة تخطيطًا منسقًا.

كيف يرتبط ذلك باختيار محول التوزيع

يؤدي محول التأريض ومحول التوزيع وظائف كهربائية مختلفة، رغم ضرورة اختيار كليهما ضمن التصميم الأوسع لنظام القدرة.

ينشئ محول التأريض مرجع التعادل ويتحكم فيه. بينما يغير محول التوزيع الجهد ويغذي متطلبات الحمل العادي للمنشأة.

بالنسبة للمشروعات التي تتطلب توزيعًا موثوقًا للجهد المتوسط، ينبغي أن يأخذ اختيار المحول فلسفة التأريض في الحسبان قبل اعتماد إعدادات الحماية وتصنيفات معدات التبديل نهائيًا.

تدعم Jinshida تطبيقات التوزيع بمعدات مصممة للتشغيل الموثوق في البيئات الصناعية والتجارية وبيئات البنية التحتية والطاقة المتجددة.

على سبيل المثال، يتوفرمحول توزيع ثلاثي الطور جاف من راتنج مصبوب بجهد 35kV لتطبيقات التوزيع من 35 kV إلى 0.4 kV.

يجعل هيكله من الراتنج المصبوب وقلبه المصنوع من فولاذ السيليكون عالي الجودة الموجه الحبيبي ونظام عزله بالإيبوكسي مناسبًا للتركيبات التي يكون فيها أداء الحريق وانخفاض الصيانة مهمين.

تغطي السعات المتاحة نطاقًا واسعًا من متطلبات التوزيع، بينما تدعم أنظمة الحماية والتحكم في درجة الحرارة التشغيل المراقب في المنشآت ذات المتطلبات العالية.

هذا المنتج ليس بديلًا عن محول تأريض متعرج مصمم لغرض محدد، لكن كليهما قد يشكلان جزءًا من حل منسق لتوزيع الطاقة.

أخطاء التصميم الشائعة التي يجب تجنبها

أحد الأخطاء الشائعة هو افتراض إمكانية تأريض تعادل أي محول من دون التحقق من توصيل الملفات وتحمل العزل ومسارات تيار المركبة صفرية التسلسل المتاحة.

وخطأ آخر هو تحديد محول تأريض متعرج من دون تعريف قيمة المقاومة ومدة العطل وإعدادات التقاط المرحل وتسلسل فصل القاطع.

يركز المهندسون أحيانًا على أقصى تيار عطل فقط. كما أن الحد الأدنى لتيار العطل الأرضي بالغ الأهمية لأن الحماية يجب أن تعمل في الظروف غير المواتية.

يمكن أن يكون تجاهل تيار شحن الكابلات مشكلة خاصة في شبكات الجهد المتوسط الكبيرة، حيث قد يؤثر التيار السعوي في أداء التأريض عالي المقاومة.

يمكن أن يؤدي التنسيق غير الكافي بين محول التأريض والحماية من زيادة الجهد إلى تعرض المعدات لارتفاعات جهد مؤقتة أثناء ظروف التشغيل غير الطبيعية.

ينبغي مراجعة موصلات التأريض ووصلات الربط ومقاومة شبكة التأريض وتصنيفات غلاف مقاومة التعادل كجزء من حزمة التصميم نفسها.

وأخيرًا، لا تتعامل مع محول تأريض مصنف لفترة قصيرة باعتباره محولًا مساعدًا مستمرًا ما لم يؤكد مصنعه السماح بهذا التحمل التشغيلي.

أسئلة يجب طرحها قبل تحديد المعدات

ابدأ بتحديد ما إذا كان المصدر أو القضبان يحتوي على نقطة تعادل يمكن الوصول إليها. وإذا كان الأمر كذلك، فقد لا يكون محول تأريض منفصل ضروريًا.

ثم حدد ما إذا كان الهدف هو إزالة العطل فورًا أو الحد المتحكم فيه من تيار العطل أو تشغيل إنذار العطل الأول أو مزيجًا من هذه الأهداف.

اسأل عن تيار العطل الأرضي الذي تتطلبه مرحلات الحماية، ومدى سرعة فصل القواطع، وما إذا كانت الأجهزة في اتجاه الحمل تستطيع تحمل الطاقة الناتجة.

أكد السعة الكلية لكابلات النظام والتوسع المتوقع ومساهمات المولدات أو العواكس وتكوينات التشغيل المحتملة أثناء الصيانة أو الحالات الطارئة.

اطلب وثائق الشركة المصنعة التي تغطي تصنيف الجهد ومستوى العزل والممانعة وتصنيف التيار لفترة قصيرة وارتفاع درجة الحرارة ومعايير الاختبار ومخططات التوصيل.

بالنسبة للمشروعات الدولية، تحقق مبكرًا من متطلبات IEC وIEEE وشركات المرافق واللوائح المحلية السارية بدلًا من تكييف ترتيب التأريض بعد الشراء.

الخلاصة

ينشئ محول التأريض المتعرج نقطة تعادل لأن ملفاته المقسمة والمتصلة تقاطعيًا تلغي تأثيرات الأطوار الثلاثة المتوازنة مع توصيل تيار عطل المركبة صفرية التسلسل.

يجعل هذا السلوك الكهربائي منه حل تأريض عمليًا لأنظمة دلتا والأنظمة غير المؤرضة الأخرى التي تتطلب كشفًا موثوقًا للأعطال الأرضية.

تكمن قيمته في جعل سلوك العطل الأرضي مقصودًا: إذ يمكن تحديد التيار وقياسه وتنسيقه وفصله وفقًا لاستراتيجية حماية محددة.

لإعداد مواصفات سليمة، قيّم النظام الكامل بدلًا من المحول وحده، بما في ذلك تحمل العطل واختيار المقاومة وإعدادات المرحل والكابلات والبنية التحتية للتأريض.

عندما تُنسق هذه العناصر، يمكن لمحول التأريض المتعرج تحسين موثوقية الحماية والتحكم في إجهاد المعدات ودعم تشغيل أكثر أمانًا للنظام على المدى الطويل.
