كيفية تحديد سعة محول تأريض النقطة المحايدة لتيار العطل

لا ينبغي تحديد سعة محول تأريض النقطة المحايدة بالاعتماد على سعة المحول وحدها، ولا على مستوى قصر الدائرة ثلاثي الأطوار المتوقع. ويتمثل غرضه الأساسي في إنشاء مرجع للنقطة المحايدة وتوفير مسار عودة متحكم فيه لأعطال خط واحد إلى الأرض في نظام جهد متوسط غير مؤرض أو موصل على شكل دلتا. ولذلك، يتحدد التصنيف الصحيح وفق تيار العطل الأرضي المطلوب، وشبكة المركبة الصفرية الفعلية، وزمن فصل الحماية، والحمل الحراري المفروض على كل من المحول ومقاومة التأريض.

لا يتمثل القرار الرئيسي ببساطة في «ما حجم المحول المطلوب؟» بل هو:ما تيار العطل الذي يجب أن يتدفق، وكم مدته، ومن خلال أي معاوقة تأريض، وبأي حساسية حماية؟ قد ترتفع حرارة محول تأريض ضعيف كهربائياً أكثر من اللازم أثناء العطل. وقد يؤدي اختيار محول ذي معاوقة مفرطة إلى منع المرحل من الالتقاط. كما أن تصميمه لتيار مرتفع دون حاجة قد يزيد طاقة وميض القوس والضرر عند نقطة العطل دون تحسين أداء الحماية.

ابدأ بتيار العطل الأرضي المستهدف

يُختار تيار العطل الأرضي عادةً كمعلمة لحماية النظام قبل تحديد تصنيف محول تأريض النقطة المحايدة. ويجب أن يكون المستوى المختار مرتفعاً بما يكفي لتشغيل مرحل العطل الأرضي المعني، وترتيب محولات التيار CT، وحماية المغذيات بشكل موثوق، وفي الوقت نفسه منخفضاً بما يكفي للحد من إجهاد المعدات وأضرار العطل.

في نظام مؤرض بالمقاومة، غالباً ما يُحدد التيار المطلوب بواسطة مقاومة تأريض النقطة المحايدة (NGR). وإذا كانت المقاومة هي المعاوقة المسيطرة في حلقة العطل، فإن التقدير الأولي يكون:

R_N ≈ V_LN / I_GF

حيث:

• R_Nهي قيمة مقاومة النقطة المحايدة بالأوم؛
• V_LNهو الجهد الاسمي بين الخط والنقطة المحايدة؛
• I_GFهو تيار العطل الأرضي المطلوب.

بالنسبة إلى نظام 13.8 kV، يكون جهد الخط إلى النقطة المحايدة حوالي 7.97 kV. وإذا كان تيار العطل الأرضي المستهدف 400 A، فإن قيمة المقاومة الأولية تكون تقريباً:

7,970 / 400 = 19.9 Ω

هذه النتيجة ليست سوى نقطة بداية. إذ يتأثر تيار العطل بمعاوقة المركبة الصفرية لمحول التأريض، ومعاوقات المركبات للمصدر والكابلات، ومقاومة العطل، وموقع العطل. ويجب التحقق من التيار النهائي باستخدام دراسة شبكة المركبات أو نموذج نظام مكافئ، بدلاً من الاعتماد على حساب المقاومة وحده.

استخدم نموذج عطل خط واحد إلى الأرض، وليس افتراضاً مبسطاً يعتمد على المقاومة فقط

يعتمد الحساب الموثوق لعطل خط واحد إلى الأرض معدني على المركبات المتماثلة:

I_LG = 3V_ph / (Z₁ + Z₂ + Z₀ + 3Z_f)

حيث تمثل Z₁ وZ₂ وZ₀ معاوقات المركبة الموجبة والسالبة والصفرية كما تُرى من موقع العطل، بينما تمثل Z_f معاوقة مسار العطل. في ترتيب التأريض بالمقاومة، تُمثل مقاومة النقطة المحايدة في مسار المركبة الصفرية بثلاثة أضعاف قيمتها الأومية الفعلية. كما تدخل مفاعلة المركبة الصفرية لمحول التأريض في هذا المسار.

هذا التمييز مهم لأن محول تأريض النقطة المحايدة ليس نقطة محايدة عديمة الفقد. فتكوين ملفاته ومعاوقته يسهمان في معاوقة الحلقة الكلية. وإذا جرى تجاهل مفاعلة المحول، فقد يكون تيار العطل المحسوب أعلى بصورة ملموسة من التيار المتاح للمرحل أثناء الخدمة.

لذلك ينبغي أن تحدد مراجعة التصميم ما يلي:

• الجهد الاسمي للنظام وأقصى جهد تشغيل؛
• ترتيب مصدر المحول أو المولد الذي يغذي قضبان التوزيع؛
• جميع مصادر التأريض المتوازية، بما في ذلك المولدات والمحولات وسعة الكابلات؛
• معاوقة المركبة الصفرية المعلنة لمحول التأريض؛
• مقاومة NGR وتفاوتها؛
• مستويات العطل الدنيا والقصوى عند كل موقع ذي صلة لقضبان التوزيع أو المغذي؛
• الحد الأدنى من تيار العطل اللازم لتشغيل الحماية بشكل موثوق.

غالباً ما تكون حالة الحد الأدنى لتيار العطل أهم من الحالة القصوى لتنسيق المرحلات. فقد ينتج عن عطل عند الطرف البعيد لمغذي كابلي طويل، مع انخفاض التوليد المتصل بالشبكة أو تغير تكوينها، تيار أقل من القيمة المفترضة عند قضبان التوزيع الرئيسية.

اختر جهد وتوصيلة محول التأريض بشكل صحيح

يجب أن يتوافق محول تأريض النقطة المحايدة مع جهد النظام وأن يكون مناسباً لتوصيلة الملفات المقصودة. وتستخدم محولات التأريض المتعرجة Zig-zag على نطاق واسع عندما تكون هناك حاجة إلى نقطة محايدة في نظام ثلاثي الأسلاك، لأنها توفر مساراً منخفض المعاوقة لتيار المركبة الصفرية مع سحب تيار قليل في ظروف الاتزان. ويُعد محول التأريض نجمة-دلتا ترتيباً معتمداً آخر، لا سيما عندما تؤثر متطلبات العزل أو التكامل المحددة للنظام في الاختيار.

الجهد ذي الصلة ليس فقط تصنيف جهد قضبان التوزيع بين الخطوط. إذ تتعرض مقاومة النقطة المحايدة لجهد يقارب الجهد بين الخط والنقطة المحايدة أثناء عطل أرضي. وبالنسبة إلى نظام ذي جهد اسمي بين الخطوط V_LL:

V_LN = V_LL / √3

ينبغي أن يعكس جهد التصميم أعلى جهد للنظام يمكن استمراره، وليس مجرد القيمة الاسمية المبينة في مخطط الخط الواحد. كما يلزم مراجعة تنسيق العزل، وتصنيفات مانعات الصواعق، وظروف الجهد الزائد المؤقت، ومعيار المعدات المعمول به. فعلى سبيل المثال، يجب تقييم محول تأريض مركب على نظام فئة 15 kV مقابل أقصى جهد خدمة فعلي ومستوى العزل المطلوب لذلك النظام.

عند مراجعة بيانات المورد، من المهم التمييز بين رقم معاوقة محول قياسي ومعاوقة المركبة الصفرية الفعالة ذات الصلة بواجب التأريض. فالقيمة الأخيرة هي التي تؤثر في تيار العطل الأرضي. وينبغي تحديد التوصيلة وترتيب موصل النقطة المحايدة وواجهة المقاومة وأي CT للنقطة المحايدة مورّد بوضوح في الرسومات المعتمدة.

حوّل حمل تيار العطل إلى kVA لمحول التأريض

يُمنح محول التأريض عادةً تصنيف kVA قصير المدة استناداً إلى تيار العطل الأرضي المختار. وبالنسبة إلى محول تأريض ثلاثي الأطوار، تكون صيغة التصنيف العملية:

kVA = V_LL × I_GF / (√3 × 1,000)

وبصورة مكافئة، لأن V_LN = V_LL/√3:

kVA = V_LN × I_GF / 1,000

باستخدام مثال 13.8 kV و400 A:

kVA = 13.8 × 400 / 1.732 = حوالي 3,187 kVA

لا يعني ذلك أنه يجب أن تعمل الوحدة باستمرار كمحول توزيع بقدرة 3.2 MVA. بل يعني أن محول التأريض يجب أن يتحمل التيار المحدد عند الجهد المذكور ولمدة العطل المحددة. وينبغي أن توضح لوحة البيانات هذا الواجب صراحة، مثل تيار أو kVA محدد لمدة 10 ثوانٍ أو 30 ثانية أو 60 ثانية أو للتشغيل المستمر.

لا تستبدل تصنيف الحمل العادي لمحول قدرة مرتبط بهذا الواجب. فقد يحمل محول التأريض تياراً ضئيلاً أثناء التشغيل المتزن العادي، ولكنه يتعرض لإجهاد حراري شديد أثناء عطل أرضي.

تصنيف الزمن مهم بقدر أهمية تصنيف التيار

غالباً ما تُحدد معدات التأريض لواجب قصير المدة لأن من المتوقع أن تعزل الحماية العطل سريعاً. وتتحدد المدة الصحيحة بتسلسل الفصل الكامل: زمن تشغيل المرحل، وزمن فتح القاطع، وتأخير التنسيق المتعمد، وزمن الحماية الاحتياطية، وأي زمن موثوق لفصل عطل القاطع. ولا يُعد أقصر زمن تشغيل للحماية الرئيسية أساساً كافياً إذا كانت المعدات يجب أن تصمد أمام تعطل قاطع أو حدث عزل متأخر.

يتبع الحمل الحراري علاقة I²t. ولا يمكن اعتبار وحدة مختارة لتيار محدد لمدة 10 ثوانٍ مناسبة تلقائياً للتيار نفسه لمدة 60 ثانية. وعلى العكس، يمكن أن يؤدي تقليل مدة العطل إلى خفض التصنيف الحراري قصير المدة المطلوب، ولكن فقط إذا كان أداء الفصل المفترض مدعوماً بمخطط الحماية ومتطلبات المشروع.

كما يستحق واجب الأعطال المتكررة الاهتمام. إذ يحتاج محول تأريض النقطة المحايدة والمقاومة المصنفان لمدة قصيرة إلى وقت للتبريد بعد العطل. وحيث تسمح فلسفة التشغيل بإعادة الإغلاق، أو التحقيق المطول في العطل، أو التعرض المتكرر للأعطال، ينبغي توثيق الافتراضات الحرارية بدلاً من تركها ضمنية.

تحقق من حساسية الحماية قبل تثبيت قيمة المقاومة

يجب أن يتجاوز تيار العطل المطلوب عتبة الالتقاط العملية لنظام الحماية بهامش كافٍ. وتشمل هذه المراجعة إعدادات التقاط المرحل، ونسبة CT ودقته، وطريقة قياس التيار المتبقي، وتيار شحن المغذي، والتنسيق مع الأجهزة الواقعة في المنبع والمصب.

من الأخطاء الشائعة اختيار أقل تيار عطل ممكن لتقليل الضرر، ثم اكتشاف أن مرحلات المغذيات لا تستطيع التمييز بشكل موثوق بين عطل أرضي حقيقي وعدم الاتزان العادي أو خطأ CT أو التيار السعوي. والخطأ المعاكس هو اختيار مستوى تيار تأريض بمقاومة عالية استناداً فقط إلى قدرة تحمل معدات التبديل المتاحة. فالتيار الأعلى ليس أفضل تلقائياً؛ إذ قد يفرض حالة عطل قوسي أشد ويزيد الضرر الحراري عند العطل.

في الأنظمة ذات الكابلات الكثيفة، يتطلب تيار الشحن السعوي الكلي من الطور إلى الأرض اهتماماً خاصاً. ويجب أن يوفر تصميم التأريض تيار عطل يظل قابلاً للتمييز عن تيار الشحن ويدعم كشف العطل الأرضي بصورة مستقرة. وتعتمد الطريقة والهامش المناسبان على فلسفة الحماية والمعيار المعمول به أو مواصفة المالك؛ وينبغي تأكيدهما أثناء دراسة تنسيق الحماية بدلاً من افتراضهما بناءً على قاعدة عامة.

يجب تحديد معاوقة محول التأريض كحد، لا تركها كقيمة كتالوج عامة

بعد اختيار تيار العطل الأرضي المستهدف والمقاومة، احسب معاوقة محول التأريض المسموح بها. فإذا كانت مفاعلة المحول مرتفعة جداً، سينخفض التيار الفعلي دون هدف الحماية. وإذا كانت أقل من المفترض، فقد يتجاوز التيار واجب المقاومة المقصود وأساس تنسيق الحماية.

للمراجعة الأولية، غالباً ما تُعبّر المعاوقة بوحدة لكل وحدة أو كنسبة مئوية على أساس محول التأريض:

Z_base = V_LL² / S_base

يمكن بعد ذلك تحويل نسبة المعاوقة إلى أوم وإدخالها في دراسة المركبة الصفرية. ونظراً لأن توصيلات محول التأريض تؤثر في كيفية تمثيل كميات المركبات، يجب أن تستخدم بيانات معاوقة الشركة المصنعة ونموذج الدراسة الأساس نفسه. ولا تكفي قيمة النسبة المئوية من دون أساس جهد معلن وأساس kVA وتوصيلة ومعنى للمركبة.

تحقق أيضاً مما إذا كانت الشركة المصنعة تذكر المعاوقة عند تيار التأريض المقنن أو kVA المقنن أو شرط آخر. ويكتسب ذلك أهمية خاصة لمحولات التأريض المخصصة قصيرة المدة، حيث قد يختلف واجب لوحة البيانات عن محول تقليدي مصنف للتشغيل المستمر.

قد تغير ظروف التركيب الاختيار العملي

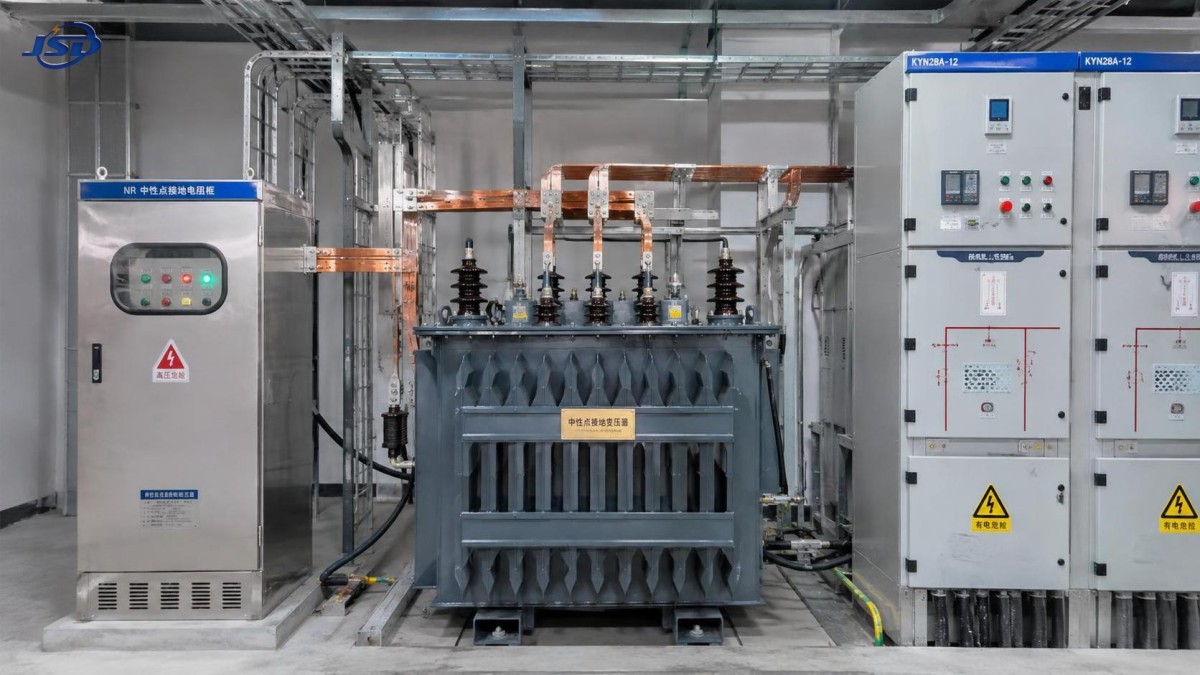

غالباً ما تُركب معدات التأريض بجانب معدات التبديل ذات الجهد المتوسط، أو داخل حاوية محطة فرعية، أو في حجرة خارجية مخصصة. ويمكن أن تقيّد المساحة والتهوية والوصول إلى نهايات الكابلات وتبديد حرارة المقاومة ومسار موصل النقطة المحايدة وخلوص الصيانة الترتيب النهائي.

عند تقييم محطة فرعية مدمجة، ينبغي التعامل مع محول التأريض باعتباره جزءاً محدداً من مخطط التأريض وليس ملحقاً مفترضاً. فعلى سبيل المثال، يمكن تهيئة محطة فرعية مدمجة من النوع الأوروبي لتطبيقات التوزيع ذات الجهد المتوسط، لكن ينبغي للمقيّم تأكيد ما إذا كان محول التأريض المطلوب وNGR وCT للنقطة المحايدة ومؤشر العطل وتدابير التهوية والتوصيلات البينية مشمولة ضمن نطاق التوريد أو تتطلب تجميعة منفصلة.

تؤثر الظروف البيئية في الأداء الحراري. فالحاويات الخارجية وارتفاع درجة الحرارة المحيطة والارتفاع عن سطح البحر والتلوث وتقييد تدفق الهواء يمكن أن تقلل هامش تبديد الحرارة المتاح. وقد تصل NGR نفسها إلى درجات حرارة عالية أثناء الواجب، لذلك يجب مراعاة الفصل عن عزل الكابلات الحساس وأسلاك التحكم وأسطح الحاوية. ولا يثبت تصنيف IP للحاوية وحده أن المقاومة والمحول قادران على الوفاء بواجب ارتفاع درجة الحرارة في ترتيب التركيب الفعلي.

الوثائق التي ينبغي طلبها قبل الاعتماد

ينبغي أن يحدد طلب التقديم الفني الكامل لمحول تأريض النقطة المحايدة جهد النظام ونوع التوصيلة وتيار العطل الأرضي المقنن ومدة الواجب والتردد ومستوى العزل ومعاوقة المركبة الصفرية وحدود درجة حرارة الملفات وطريقة التبريد وترتيب الأطراف ومتطلبات الاختبار المعمول بها. ويجب أن توضح وثائق NGR قيمة المقاومة وتفاوتها وتصنيف التيار والتصنيف الزمني وارتفاع درجة الحرارة والمادة وأي نقاط تلامس للمراقبة.

ينبغي أن تُظهر وثائق الحماية تيارات أعطال خط واحد إلى الأرض الدنيا والقصوى المحسوبة، وإعدادات التقاط المرحل، وأزمنة الفصل، وتفاصيل CT، والافتراضات المستخدمة لمعاوقات المصدر والكابلات. وتكون المراجعة غير مكتملة إذا صُنّف المحول بناءً على تيار مطلوب لكن دراسة الشبكة تثبت وجود تيار مختلف بدرجة كبيرة عند المواقع المحمية.

لذلك فإن تسلسل الاختيار السليم هو تحديد هدف الحماية، ونمذجة دائرة المركبة الصفرية الفعلية، واختيار مقاومة المقاومة، والتحقق من نطاق تيار العطل، وتصنيف محول تأريض النقطة المحايدة للجهد وkVA قصير المدة، ثم تأكيد الملاءمة الحرارية وملاءمة التركيب. ويُعد التعامل مع هذه العناصر كبنود شراء منفصلة من دون أساس حسابي مشترك المصدر الرئيسي لعدم التطابق القابل للتجنب في أنظمة التأريض.
