Почему заземляющий трансформатор зигзаг создаёт нейтральную точку

Почему заземляющий трансформатор Zig Zag создаёт нейтральную точку

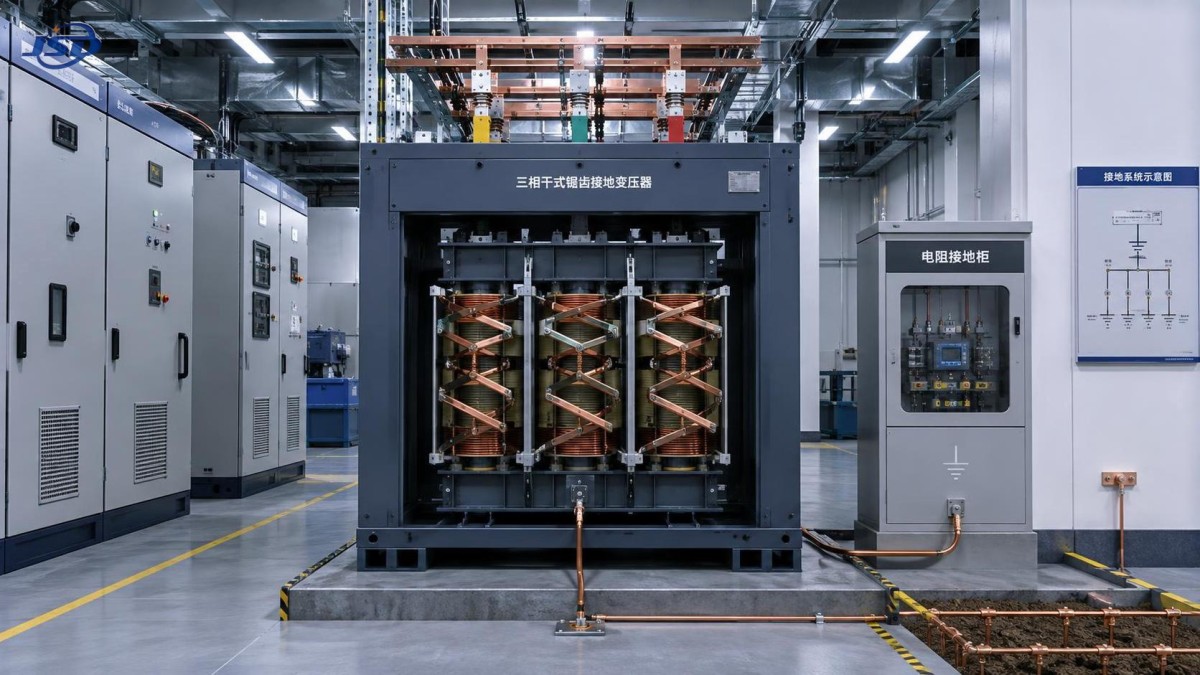

Заземляющий трансформатор Zig Zag создаёт нейтральную точку за счёт объединения фазных обмоток в сбалансированную конфигурацию, обеспечивающую стабильный путь для токов нулевой последовательности и токов замыкания на землю.

Для инженеров, изучающих незаземлённые или соединённые по схеме «треугольник» системы, понимание этого принципа необходимо для повышения защиты от повреждений, надёжности системы и эксплуатационной безопасности.

Основная идея проста: трансформатор Zig Zag не нуждается в обычном нейтральном проводнике на первичной обмотке, чтобы сформировать пригодную для использования нейтраль системы.

Вместо этого его специально соединённые обмотки обеспечивают компенсацию нормальных трёхфазных напряжений, одновременно позволяя току нулевой последовательности протекать при замыкании на землю.

Это различие объясняет, почему заземляющие трансформаторы Zig Zag широко применяются там, где система с соединением «треугольник», преобразовательный трансформатор, шины генератора или изолированная сеть не имеют доступной нейтрали.

Они устанавливаются не главным образом для передачи мощности нагрузки. Их основная роль заключается в заземлении, ограничении тока повреждения и создании опорной точки для устройств защиты.

Какую проблему решает нейтральная точка?

Многие системы среднего напряжения эксплуатируются с обмотками, соединёнными по схеме «треугольник», либо иным образом не имеют физической нейтральной точки на защищаемой шине.

Без нейтральной опорной точки однофазное замыкание на землю может создавать малый, непредсказуемый или преимущественно ёмкостный ток повреждения в зависимости от ёмкости системы.

Такое состояние может снижать надёжность традиционной максимальной токовой защиты. Оно также может допускать временные перенапряжения на двух неповреждённых фазах после замыкания на землю.

В незаземлённой системе первое повреждение может не привести к немедленному отключению. Однако при этом могут увеличиваться нагрузка на изоляцию и риск второго повреждения.

Заземляющий трансформатор создаёт определённое соединение между электрической системой и землёй, позволяя инженерам выбрать целенаправленный способ заземления.

Способ заземления может предусматривать глухое заземление, резистивное заземление или заземление через реактор в зависимости от целей защиты и допустимых пределов тока повреждения.

Для многих промышленных объектов выбирается резистивное заземление, поскольку оно обеспечивает достаточный ток для надёжного обнаружения без чрезмерного повреждения оборудования.

Таким образом, трансформатор предоставляет реле защиты опорную точку, а току повреждения — расчётный обратный путь, не оставляя поведение системы неконтролируемым.

Как работает схема обмоток Zig Zag

Заземляющий трансформатор Zig Zag имеет три фазовых стержня, но каждая фазная обмотка разделена на две равные секции, размещённые на разных стержнях магнитопровода.

Каждая секция соединена с секцией, относящейся к другой фазе. Получаемое соединение образует характерную схему обмоток Zig Zag.

При сбалансированных трёхфазных рабочих условиях вклады напряжения от секций обмоток противодействуют друг другу и в значительной степени компенсируются в нейтральном соединении.

Поскольку фазные напряжения сбалансированы, трансформатор имеет очень малую потребность в намагничивании и обычно пропускает лишь небольшой ток во время работы.

При замыкании на землю ситуация меняется. Три фазных тока, связанные с повреждением, являются токами нулевой последовательности и имеют одинаковое фазовое соотношение.

Для тока нулевой последовательности напряжения секций обмоток больше не компенсируются таким же образом. Вместо этого трансформатор представляет собой обратный путь с низким сопротивлением.

Это позволяет току протекать от повреждённой фазы через систему заземления к нейтрали трансформатора Zig Zag и возвращаться через его обмотки.

Такая схема создаёт нейтральную точку, даже если вышестоящая система соединена по схеме «треугольник» и не имеет нейтрального проводника для непосредственного заземления.

Почему через него не протекает нормальный ток нагрузки

Распространённое заблуждение состоит в том, что заземляющий трансформатор Zig Zag работает как обычный распределительный трансформатор, питающий цепь нагрузки с нейтралью.

Его нормальный рабочий режим отличается. Сбалансированные токи нагрузки прямой последовательности не создают значимого пути тока через нейтраль заземляющего трансформатора.

Соединения обмоток разработаны таким образом, чтобы сбалансированные составляющие фазного магнитного потока компенсировали друг друга, сводя к минимуму возбуждение сердечника от нормальной энергосистемы.

Поэтому правильно подобранный блок Zig Zag может оставаться слабо нагруженным при нормальной работе, при этом эффективно реагируя на замыкания на землю.

Поэтому его номинальные параметры обычно задаются с точки зрения кратковременного режима замыкания на землю, сопротивления, напряжения и тепловой стойкости, а не только непрерывной нагрузочной способности.

Например, заземляющий трансформатор может быть рассчитан на прохождение заданного тока повреждения в течение десяти секунд, тридцати секунд или другого времени отключения защиты.

Инженеры должны согласовать этот режим со временем срабатывания реле, временем отключения выключателя, мощностью заземляющего резистора и ожидаемыми характеристиками повреждений системы.

Выбор только по номинальному напряжению системы недостаточен. Режим тока повреждения и концепция защиты определяют, правильно ли выбран размер трансформатора.

Что происходит при однофазном замыкании на землю?

Рассмотрим трёхфазную шину с соединением «треугольник» без заземлённой нейтрали. На одном проводнике ниже по сети от шины происходит замыкание фазы на землю.

Без заземляющего оборудования ток повреждения может ограничиваться главным образом распределённой ёмкостью кабелей, ограничителями перенапряжений и другими непреднамеренными путями в системе.

При установленном заземляющем трансформаторе Zig Zag нейтральная точка соединяется с землёй непосредственно или через заземляющий резистор.

Тогда повреждённая фаза получает преднамеренный обратный путь. Ток протекает через место повреждения, сеть заземления оборудования и нейтральное соединение трансформатора.

Обмотки Zig Zag возвращают составляющую нулевой последовательности в трёхфазную систему, при этом работа нормального междуфазного напряжения остаётся в значительной степени без изменений.

Реле защиты измеряют возникающий остаточный ток или ток замыкания на землю и подают команду соответствующему автоматическому выключателю либо системе сигнализации на срабатывание.

Резистор, если он предусмотрен, ограничивает ток до расчётного значения. Это может снизить энергию дуговой вспышки, механические напряжения и локальные повреждения.

В то же время ток повреждения должен оставаться выше порога срабатывания защиты при достоверных условиях минимального повреждения, включая линии большой длины.

Выбор между глухим, резистивным и реакторным заземлением

Заземляющий трансформатор Zig Zag может поддерживать несколько стратегий заземления, однако сам трансформатор не определяет окончательный уровень тока повреждения.

Глухое заземление соединяет нейтраль непосредственно с землёй. Оно может создавать высокий ток замыкания на землю и обычно применяется там, где требуется быстрое отключение.

Заземление через низкоомный резистор использует резистор заземления нейтрали, обеспечивая контролируемый относительно высокий ток повреждения для быстрого селективного срабатывания защиты.

Заземление через высокоомный резистор ограничивает ток до значительно более низкого уровня, часто позволяя продолжать работу после первого замыкания на землю, пока проводится проверка сигнала тревоги.

Заземление через реактор использует индуктивность в нейтральной цепи. Оно может быть выбрано, когда характеристики сопротивления или координация системы поддерживают такой подход.

Правильный вариант зависит от класса напряжения, длины линий, зарядного тока кабелей, режима работы оборудования, требований к непрерывности процесса и местных электротехнических стандартов.

Высокоомное заземление не является автоматически более безопасным для каждой системы. Если обнаружение не позволяет определить место повреждения, продолжение работы может создавать эксплуатационный риск.

Аналогично, чрезмерный ток повреждения может повысить чувствительность реле, но создать недопустимые тепловые и механические нагрузки на кабели, распределительные устройства и трансформаторы.

Как выбрать мощность заземляющего трансформатора Zig Zag

Расчёт начинается с линейного напряжения системы, поскольку изоляция обмоток заземляющего трансформатора должна выдерживать рабочие и переходные напряжения сети.

Следующим ключевым значением является требуемый ток замыкания на землю. Он часто определяется чувствительностью реле, выбором резистора и координацией с устройствами защиты, расположенными ниже по сети.

Кратковременная тепловая стойкость также имеет важное значение. Устройство должно выдерживать выбранный ток повреждения в течение всего интервала отключения защиты без повреждений.

Сопротивление влияет на доступный ток замыкания на землю и работу реле. Его следует оценивать вместе с нейтральным резистором, сопротивлением источника и характеристиками линии.

Инженерам также следует рассчитывать общий зарядный ток системы, особенно в протяжённых кабельных сетях, на объектах возобновляемой энергетики, в центрах обработки данных и промышленных распределительных системах.

При высокоомном заземлении выбранный ток нейтрали обычно должен превышать ёмкостный зарядный ток системы с соответствующим инженерным запасом.

Конструкция сердечника, класс изоляции, температура окружающей среды, условия монтажа, сейсмические требования и защита корпуса также влияют на окончательную спецификацию оборудования.

Перед подготовкой коммерческого предложения производителю следует предоставить однолинейную схему, уровень напряжения, время отключения повреждения, требуемый ток нейтрали, метод заземления и схему защиты.

Где обычно применяются заземляющие трансформаторы Zig Zag

Заземляющие трансформаторы Zig Zag часто устанавливаются на шинах среднего напряжения с соединением «треугольник», питающих промышленные предприятия, горнодобывающие объекты, технологические производства и инфраструктурные проекты.

Они также полезны в системах сбора энергии от возобновляемых источников, где источники на базе преобразователей и соединения повышающих трансформаторов могут не обеспечивать доступную нейтраль.

Центрам обработки данных и больницам могут требоваться тщательно спроектированные системы заземления, поскольку непрерывность работы, селективная изоляция повреждений и защита оборудования являются эксплуатационными приоритетами.

В коммерческих или промышленных распределительных сетях они могут добавляться при модернизации, когда существующее соединение трансформатора не обеспечивает подходящую нейтральную точку.

Применение необходимо рассматривать как комплексную систему заземления. Заземляющий трансформатор не может компенсировать плохое уравнивание потенциалов, неподходящие настройки реле или недостаточные заземляющие электроды.

Условия площадки также имеют значение. Сухие устройства внутренней установки, маслонаполненные блоки наружной установки, шкафы резисторов, прокладка кабелей, вентиляция и доступ для обслуживания требуют согласованного планирования.

Связь с выбором распределительного трансформатора

Заземляющий трансформатор и распределительный трансформатор выполняют разные электрические функции, хотя оба должны выбираться в рамках общей конструкции энергосистемы.

Заземляющий трансформатор формирует и контролирует нейтральную опорную точку. Распределительный трансформатор изменяет напряжение и обеспечивает нормальную нагрузку объекта.

Для проектов, требующих надёжного распределения среднего напряжения, при выборе трансформатора следует учитывать концепцию заземления до окончательного определения настроек защиты и номиналов распределительного оборудования.

Jinshida поддерживает распределительные применения оборудованием, рассчитанным на надёжную работу в промышленных, коммерческих, инфраструктурных средах и системах возобновляемой энергетики.

Например, трёхфазный распределительный трансформатор сухого типа с литой изоляцией 35 kV доступен для распределительных применений от 35 kV до 0.4 kV.

Его конструкция с литой изоляцией, сердечник из высококачественной холоднокатаной электротехнической стали с ориентированным зерном и система эпоксидной изоляции подходят для установок, где важны пожарная безопасность и низкие требования к обслуживанию.

Доступные мощности охватывают широкий диапазон требований к распределению, а системы температурной защиты и управления обеспечивают контролируемую работу на объектах с высокими требованиями.

Этот продукт не заменяет специально разработанный заземляющий трансформатор Zig Zag, однако оба могут входить в состав согласованного решения для распределения электроэнергии.

Распространённые ошибки проектирования, которых следует избегать

Одна из частых ошибок — предполагать, что нейтраль любого трансформатора можно заземлить без проверки соединения обмоток, требований к изоляции и доступных путей тока нулевой последовательности.

Другая ошибка — указывать заземляющий трансформатор Zig Zag без определения значения сопротивления резистора, длительности повреждения, уставок срабатывания реле и последовательности отключения выключателя.

Инженеры иногда сосредотачиваются только на максимальном токе повреждения. Минимальный ток замыкания на землю также критически важен, поскольку защита должна работать в неблагоприятных условиях.

Игнорирование зарядного тока кабелей может быть особенно проблематичным в крупных сетях среднего напряжения, где ёмкостный ток может влиять на работу системы высокоомного заземления.

Недостаточная координация между заземляющим трансформатором и защитой от перенапряжений может оставить оборудование под воздействием временных перенапряжений в аномальных рабочих условиях.

Заземляющие проводники, соединения уравнивания потенциалов, сопротивление заземляющей сетки и номиналы корпуса нейтрального резистора следует рассматривать как части одного пакета проектирования.

Наконец, не используйте заземляющий трансформатор с номиналом кратковременного режима в качестве трансформатора непрерывного вспомогательного питания, если производитель не подтвердит допустимость такого режима работы.

Вопросы, которые следует задать перед спецификацией оборудования

Начните с определения того, имеет ли источник или шина доступную нейтраль. Если она имеется, отдельный заземляющий трансформатор может не потребоваться.

Затем определите, заключается ли цель в немедленном отключении повреждения, контролируемом ограничении тока повреждения, работе сигнализации при первом замыкании на землю или сочетании этих целей.

Уточните, какой ток замыкания на землю требуется реле защиты, как быстро отключаются выключатели и способны ли устройства ниже по сети выдержать возникающую энергию.

Подтвердите общую ёмкость кабелей системы, планируемое расширение, вклад генераторов или инверторов и возможные конфигурации работы во время технического обслуживания или аварийных ситуаций.

Запросите документацию производителя, охватывающую номинальное напряжение, уровень изоляции, сопротивление, номинал кратковременного тока, превышение температуры, стандарты испытаний и схемы соединений.

Для международных проектов заранее проверяйте применимые требования IEC, IEEE, энергоснабжающей организации и местных норм, вместо адаптации системы заземления после закупки.

Заключение

Заземляющий трансформатор Zig Zag создаёт нейтральную точку, поскольку его разделённые перекрёстно соединённые обмотки компенсируют сбалансированные трёхфазные воздействия, проводя при этом ток повреждения нулевой последовательности.

Такое электрическое поведение делает его практичным решением для заземления систем с соединением «треугольник» и других незаземлённых систем, где требуется надёжное обнаружение замыканий на землю.

Его ценность заключается в придании преднамеренного характера поведению при замыкании на землю: ток можно ограничивать, измерять, координировать и отключать в соответствии с определённой стратегией защиты.

Для обоснованной спецификации следует оценивать всю систему, а не только трансформатор, включая режим повреждения, выбор резистора, настройки реле, кабели и инфраструктуру заземления.

При согласовании этих элементов заземляющий трансформатор Zig Zag может повысить надёжность защиты, контролировать нагрузки на оборудование и способствовать более безопасной долгосрочной эксплуатации системы.
