كيف يحد محول تأريض المحطة الفرعية من الجهد الزائد الناتج عن الأعطال الأرضية

يصبح العطل الأرضي خطيراً في محطة فرعية معزولة أو مؤرضة عبر ممانعة عالية، ليس لمجرد ملامسة طور واحد للأرض، بل لأن الأطوار السليمة يمكن أن ترتفع بشكل كبير فوق جهدها الطبيعي بين الطور والأرض. يوفّر محول تأريض المحطة الفرعية لشبكة لا تحتوي على نقطة تعادل متاحة مرجعاً مضبوطاً للأرض. وعندما يُنسَّق بشكل صحيح مع مقاومة أو مفاعل تأريض نقطة التعادل، فإنه يحد من إزاحة نقطة التعادل التي تسبب زيادة الجهد أثناء العطل الأرضي، مع إنشاء مسار تيار محدد يمكن لمرحلات الحماية كشفه.

التمييز المهم هو أن محول التأريض لا يلغي جميع الظواهر العابرة. فما زالت نبضات الصواعق، وارتفاعات الجهد الناتجة عن عمليات الفصل والتوصيل، وتأثيرات تغذية الكابلات بالجهد، وظروف الرنين تتطلب تنسيق العزل وتدابير الحماية من زيادة الجهد. وتتمثل مساهمته الأساسية في التحكم في استجابة النظام لأعطال الطور الواحد إلى الأرض ومنع الشبكة من التصرف كنظام عائم غير مضبوط.

لماذا قد تتعرض الشبكة غير المؤرضة لجهد عطل أرضي مرتفع

تُوصَل العديد من ملفات المحولات ذات الجهد المتوسط على شكل دلتا، وتستخدم بعض الأنظمة ترتيبات غير مؤرضة أو مؤرضة عبر ممانعة. وقد لا توفر هذه الترتيبات نقطة تعادل يمكن توصيلها مباشرة بالأرض. وفي الظروف العادية المتزنة، لا يمثل ذلك بالضرورة مشكلة: إذ يتحدد كل جهد بين الطور والأرض أساساً من خلال السعة الموزعة للكابلات وقضبان التوصيل والآلات الدوارة والمحولات والمعدات المتصلة.

أثناء عطل طور واحد إلى الأرض، يُسحب الطور المعطّل إلى جهد قريب من جهد الأرض. وإذا لم يوجد مسار تأريض مقصود، تتحرك نقطة التعادل. ويمكن عندئذٍ أن يقترب جهدا الطورين غير المعطّلين بالنسبة إلى الأرض من جهد خط إلى خط، بدلاً من بقائهما قريبين من جهدهما الطبيعي بين الطور والأرض. ويؤثر هذا الإجهاد المتزايد في عزل الكابلات، وعزل ملفات المحولات، ومحولات الجهد، ومانعات الصواعق، ومعدات التبديل، والمحركات المتصلة.

ويتدفق أيضاً تيار الشحن السعوي من الأطوار السليمة عبر سعة الشبكة باتجاه العطل. وقد يكون هذا التيار صغيراً في نظام محدود ومدمج. أما في المحطات الفرعية الغنية بالكابلات، أو شبكات تجميع الطاقة المتجددة، أو المنشآت الصناعية، أو الشبكات ذات المغذيات المتصلة العديدة، فقد يكون كبيراً بما يكفي لاستمرار عطل أرضي قوسي. وقد ينطفئ القوس المتقطع ويعاود الاشتعال مراراً، مولداً زيادات جهد عابرة حادة أشد خطورة من إزاحة نقطة التعادل في الحالة المستقرة.

مسار العطل المضبوط يغير استجابة النظام

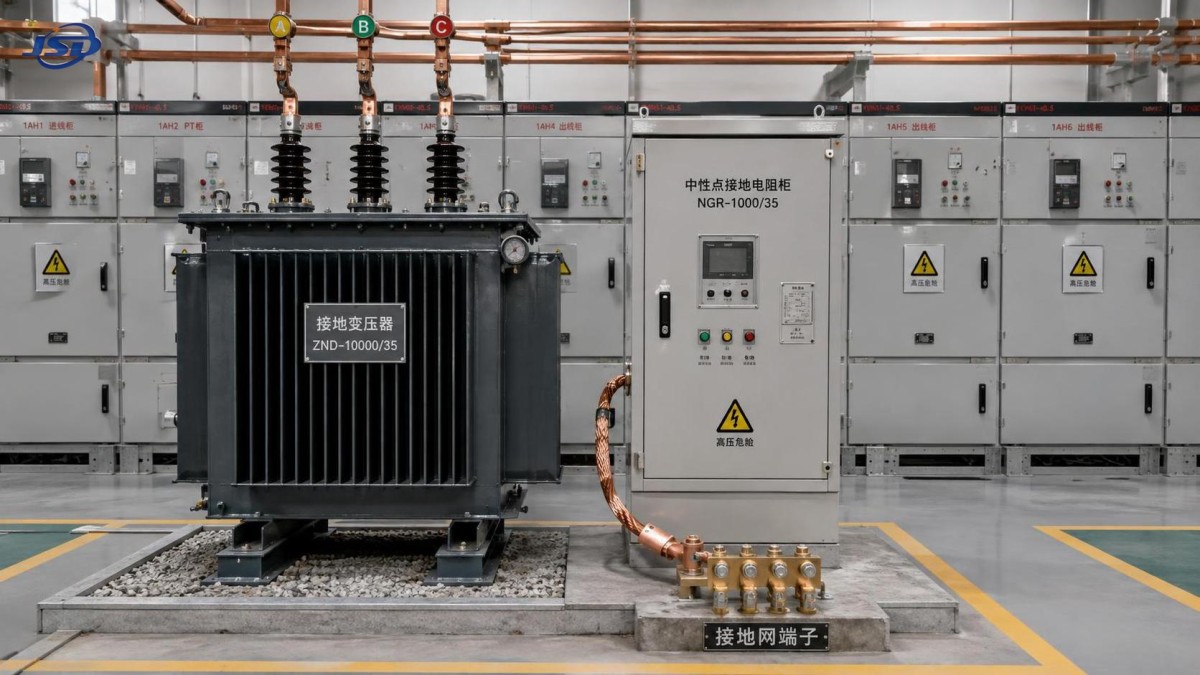

يُوصَل محول التأريض عادةً بقضيب التوصيل أو بالملف الثالثي للمحول، ويُهيأ بشكل شائع بتوصيلة متعرجة أو نجمة-دلتا. ويُنتج ترتيب ملفاته نقطة تعادل من دون أن يعمل كمحول رئيسي ينقل قدرة الحمل الكبيرة بين مستويات الجهد.

بالنسبة لتيارات التتابع الموجب والسالب، تتلاشى التأثيرات المغناطيسية في محول التأريض المتعرج إلى حد كبير. أما بالنسبة لتيار التتابع الصفري، فتتعاضد أقسام الملفات وتوفر مساراً مغناطيسياً منخفض الممانعة إلى نقطة التعادل. ويؤدي توصيل نقطة التعادل بالأرض مباشرةً، أو عبر مقاومة، أو عبر مفاعل، إلى إنشاء دائرة التأريض المقصودة للتتابع الصفري.

أثناء العطل الأرضي، يسلك التيار مساراً مضبوطاً:

• من الطور المغذى بالجهد إلى موقع العطل ثم إلى الأرض؛
• عبر نظام تأريض المحطة الفرعية إلى وصلة نقطة تعادل محول التأريض؛
• عبر محول التأريض وممانعة تأريض نقطة التعادل المتصلة به؛
• والعودة إلى المصدر عبر شبكة التتابع الصفري.

يحد هذا المسار من مدى تحرك نقطة تعادل النظام ويحدد تيار العطل الأرضي المتاح لمرحلات الحماية. وليس هدف التصميم دائماً تعظيم تيار العطل. فقد يوفر التأريض المباشر تياراً كافياً للفصل السريع والانتقائي، لكنه قد يزيد الضرر عند نقطة العطل. ويحد التأريض بالمقاومة من التيار عمداً، مما يقلل الإجهاد الحراري وإجهاد الوميض القوسي مع استمرار توفير تيار متبقٍ أو تيار نقطة تعادل قابل للقياس. ويمكن اختيار التأريض بالمفاعل عندما يكون الهدف تعويض تيار العطل الأرضي السعوي، إلا أنه يجب تقييم استجابته بعناية مع تغير الشبكة المتصلة.

كيف يحد ذلك عملياً من زيادة الجهد الناتجة عن العطل الأرضي

تتكون آلية الحد من زيادة الجهد من ثلاثة أجزاء مترابطة. أولاً، يمنح التأريض المقصود نقطة التعادل مرجع جهد محدداً. وهذا يمنع الأطوار السليمة من الارتفاع بحرية باتجاه جهد خط إلى خط الكامل بالنسبة إلى الأرض أثناء عطل مستمر.

ثانياً، تتحكم ممانعة التأريض المختارة في مقدار تيار التتابع الصفري وعلاقته الطورية. تُدخل المقاومة تخميداً، ويكون هذا التخميد ذا قيمة خاصة عندما يمكن للأعطال المتقطعة وسعة النظام أن تولدا، لولا ذلك، جهود استعادة عابرة متكررة. ويغير المفاعل التوازن التفاعلي لدائرة التأريض ويمكنه تقليل تيار العطل في شبكة معوضة مصممة بشكل مناسب، لكن المفاعلة غير المتوافقة جيداً قد تجعل النظام عرضة للرنين أو للأعطال التي يصعب كشفها.

ثالثاً، يجعل محول التأريض الحماية موثوقة. قد يصعب تحديد موقع عطل لا ينتج إلا تياراً سعويّاً بصورة انتقائية. وعند وجود فرع تأريض محدد، يمكن للمرحلات استخدام تيار نقطة التعادل، أو التيار المتبقي، أو الجهد المتبقي، أو عناصر الاتجاه، أو مزيجاً من هذه الكميات. ويقلل فصل العطل بصورة أسرع وأكثر انتقائية الزمن الذي يتعرض فيه العزل لجهد غير طبيعي بين الطور والأرض.

غالباً ما تُغفل هذه النقطة الأخيرة في مراجعات التصميم: فالتحكم في الجهد وحساسية الحماية ليسا قرارين منفصلين. فقد تقلل ممانعة التأريض التي تخفض تيار العطل بقوة شديدة الضرر، لكنها قد تترك أيضاً إشارة موثوقة غير كافية لمنظومة المرحلات المركبة. وعلى العكس، قد تبسّط الممانعة المنخفضة الحماية لكنها تفرض إجهاداً أكبر للعطل على المعدات وشبكة التأريض. ولذلك ينبغي تقييم محول التأريض وجهاز تأريض نقطة التعادل وإعدادات المرحلات وتكوين المغذيات وتنسيق العزل كنظام واحد.

يجب أن يتبع تصنيف المحول واجب التأريض

لا يُختار محول التأريض وفقاً لقدرة حمل قضيب التوصيل بوحدة MVA. ويتمثل تصنيفه الحرج في قدرته على حمل تيار العطل الأرضي للمدة المطلوبة دون إجهاد حراري أو ميكانيكي غير مقبول. ويحتاج المقيّم إلى معرفة تيار العطل الأرضي المتوقع، وزمن الفصل، وواجب التحميل الزائد المسموح به، ومستوى الجهد، وفئة العزل، وعدد حالات العطل المحتملة التي تؤخذ في الاعتبار ضمن فلسفة التصميم.

قد تكون الخسائر المستمرة وأحمال المعدات المساعدة مهمة أيضاً، لكنها لا تحل محل حساب واجب التتابع الصفري قصير المدة. فقد تبدو الوحدة ذات حجم مناسب من منظور المحولات التقليدية، بينما تكون غير مناسبة لواجب عطل أرضي طويل الأمد.

على مستوى التحويل الرئيسي، يؤثر ترتيب التأريض أيضاً في افتراضات العزل والحماية الخاصة بمحول القدرة. وفي المحطات الفرعية الإقليمية ومرافق رفع جهد الطاقة الجديدة، قد يشكل محول مغمور بالزيت 110kV جزءاً من منظومة تحويل الجهد الأوسع، بينما ينشئ محول تأريض مصمم بشكل منفصل سلوك نقطة التعادل لقضيب التوصيل المعني. وهما يؤديان وظيفتين مختلفتين: محول القدرة ينقل الطاقة؛ ومحول التأريض يدير سلوك أعطال التتابع الصفري. ومن الأخطاء التصميمية الشائعة اعتبار نقطة تعادل محول القدرة مناسبة تلقائياً لجميع متطلبات التأريض.

أسئلة تكشف مواصفات محول التأريض الضعيفة

تكون مواصفة الشراء التي تذكر جهد النظام فقط وتطلب «محول تأريض» غير مكتملة. وتكشف الفحوصات التالية ما إذا كان أساس التصميم ناضجاً:

• هل قضيب التوصيل موصول على شكل دلتا أو يفتقر إلى نقطة تعادل قابلة للاستخدام؟ إذا كانت نقطة تعادل محول قائم متاحة، فيجب مع ذلك تقييم قدرته على التأريض، وترتيب عزله، وتصنيفه لواجب العطل قبل استخدامها.
• ما السعة الكلية بين الطور والأرض للشبكة المتصلة؟ يمكن لإضافات الكابلات والمغذيات الطويلة وبنوك المرشحات والآلات الدوارة والتوليد الجديد المعتمد على العاكسات أن تغير سلوك العطل الأرضي بصورة جوهرية.
• ما تيار العطل المقصود ولماذا؟ ينبغي أن تربط الإجابة بين حدود تلف المعدات، ومتطلبات التقاط المرحلات، والانتقائية، وفلسفة التشغيل.
• ما أقصى زمن للفصل؟ يحدد ذلك التصنيف قصير المدة لمحول التأريض ولمقاومة أو مفاعل نقطة التعادل.
• ما الأعطال التي يجب كشفها؟ قد يتطلب عطل المغذي وعطل قضيب التوصيل والعطل عالي المقاومة عناصر مرحلات وهوامش حساسية مختلفة.
• كيف سيتصرف النظام بعد توسعة الشبكة؟ قد يصبح التأريض المصمم وفق تيار شحن الكابلات الحالي غير مناسب بعد توصيل مغذيات إضافية أو دوائر تجميع طاقة جديدة.

التأريض بالمقاومة والتأريض بالمفاعلة والتأريض المباشر ليست بدائل متكافئة

لا يوجد خيار أفضل تلقائياً. يعتمد الاختيار الصحيح على ما إذا كان عزل العطل فوراً مطلوباً، وما إذا كان التشغيل المؤقت مع وجود عطل أرضي مسموحاً به وفق فلسفة التشغيل، ومقدار سعة الكابلات الموجودة، وما إذا كانت المعدات مصممة لتحمل الإجهادات الناتجة بين الطور والأرض.

لا تخلط بين شبكة التأريض وتأريض النظام

تُعد شبكة التأريض في المحطة الفرعية أساسية لسلامة الأفراد ولربط الأجزاء الموصلة المكشوفة. وهي تتحكم في جهود اللمس والخطوة من خلال توفير اتصال منخفض الممانعة بالأرض الفعلية. لكنها لا تضمن بمفردها سلوكاً مضبوطاً للتتابع الصفري في الشبكة الكهربائية.

يتطلب تأريض النظام وصلة مقصودة بين نقطة تعادل نظام القدرة، أو نقطة تعادل اصطناعية ينشئها محول تأريض، ونظام التأريض. ويمكن لشبكة مصممة جيداً من دون مرجع مناسب لنقطة التعادل أن تترك قضيب توصيل دلتا أو معزولاً معرضاً لإزاحة نقطة التعادل وصعوبة كشف الأعطال الأرضية. ويجب تصميم الوظيفتين معاً، لكنهما تعالجان مشكلتين مختلفتين.

أدلة الاختبارات عند التشغيل لا تقل أهمية عن لوحة البيانات

قبل التغذية بالجهد، ينبغي فحص مسار التأريض بدءاً من وصلة قضيب التوصيل ومروراً بملفات المحول وجهاز تأريض نقطة التعادل ومداخل المرحلات وشبكة تأريض المحطة الفرعية. ويمكن لأخطاء القطبية والتوصيلات في دوائر التيار المتبقي أن تعطل الحماية الاتجاهية حتى عندما تكون المعدات نفسها صحيحة. ويجب التحقق من مقاومة أو مفاعل تأريض نقطة التعادل وفق واجبه المحدد، كما ينبغي اختبار إعدادات المرحلات في ضوء ظروف العطل الأرضي الدنيا والقصوى المعقولة.

بالنسبة إلى محطة فرعية قائمة، تُعد إعادة التقييم مبررة بعد إضافات كبيرة للكابلات، أو إعادة تكوين لقضيب التوصيل، أو تركيب بنوك مكثفات، أو ربط منشآت الطاقة الكهروضوئية أو طاقة الرياح أو تخزين الطاقة بالشبكة. ويمكن لهذه التغييرات أن تبدل ممانعة التتابع الصفري وتيار الشحن السعوي بدرجة كافية لتغيير كل من التعرض لزيادة الجهد وأداء الحماية.

يبدأ التقييم الأكثر قابلية للدفاع به من شبكة التتابع الصفري الفعلية، وليس من تصنيف في كتالوج. حدد نقطة التعادل المتاحة، واحسب أو نمذج تيار العطل الأرضي وإزاحة الجهد، واختر ممانعة التأريض وفق حدود الحماية والمعدات، ثم أكد أن محول التأريض قادر على تحمل الواجب المحدد. وعندما تتوافق هذه القرارات، فإن نظام التأريض لا يفي بمتطلبات الرسم فقط، بل يمنع تحول عطل أرضي واحد إلى مشكلة عزل وتنسيق حماية في أنحاء المحطة الفرعية.
