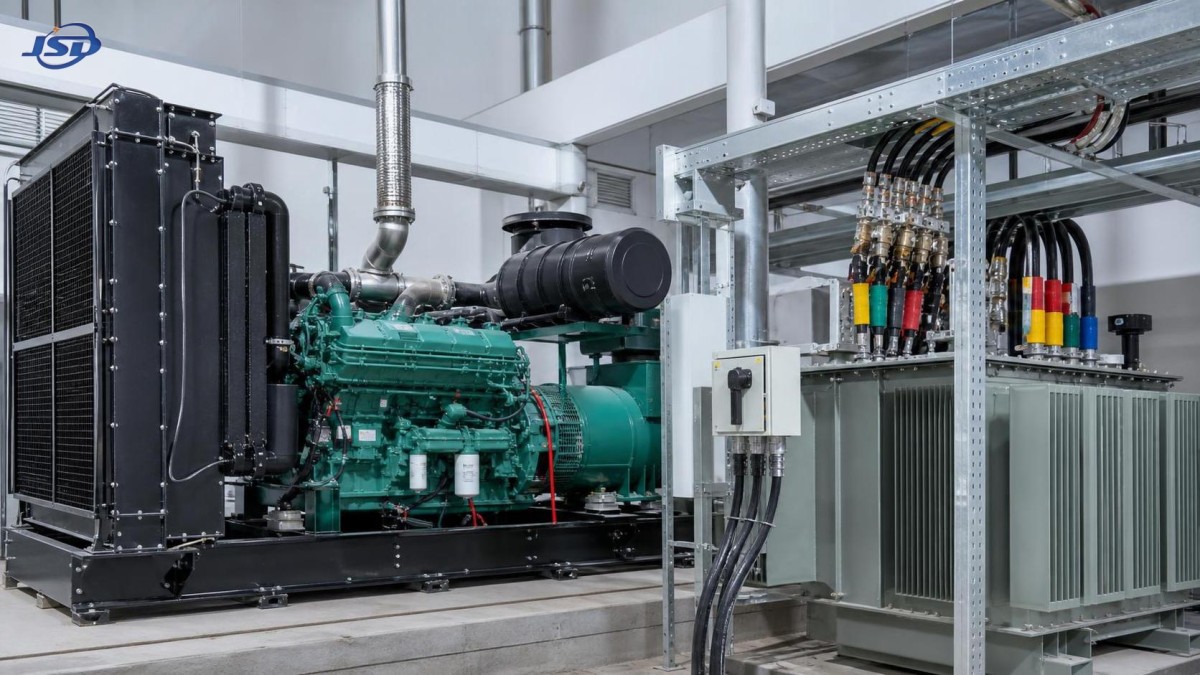

Quando um grupo gerador aberto é mais adequado do que um gabinete silenciado

Um grupo gerador de tipo aberto geralmente é a opção mais adequada quando o local já controla seu próprio ambiente acústico e os principais pontos de atenção são o acesso, o resfriamento, a rapidez da instalação e o controle do investimento. Em um pátio de utilidades de uma fábrica, uma estação de tratamento de água, uma expansão de subestação ou um pacote temporário de infraestrutura, a questão muitas vezes não é saber se uma cabine silenciosa parece mais completa, mas se essa cabine resolve um problema que realmente existe no local. Se os limites de ruído nas áreas adjacentes forem administráveis, se a unidade puder ser instalada em uma zona exclusiva para equipamentos e se o acesso para manutenção for mais importante que a atenuação sonora, uma configuração aberta geralmente se alinha melhor às necessidades do projeto.

A primeira vantagem técnica é a acessibilidade física. Em uma unidade aberta, o alternador, o bloco do motor, o radiador, as conexões da bateria, as linhas de combustível, os suportes antivibração, a fiação de controle e o encaminhamento do escapamento são mais fáceis de inspecionar sem remover grandes painéis ou trabalhar através de portas de serviço estreitas. Isso é importante durante o comissionamento e ainda mais posteriormente, quando um alarme recorrente precisa ser investigado sob pressão de tempo. Uma cabine silenciosa reduz a exposição direta às intempéries e diminui o ruído, mas também acrescenta outra camada entre a máquina e a tarefa de manutenção. Se o local exige inspeções frequentes, testes com banco de carga, limpeza do sistema de combustível ou substituição de consumíveis em curtas janelas de parada, o acesso mais simples de um grupo gerador de tipo aberto pode reduzir o risco de inatividade.

O gerenciamento térmico é outro motivo prático. As máquinas enclausuradas dependem muito da qualidade do projeto do fluxo de ar da cabine e das folgas de instalação ao redor dos caminhos de entrada e descarga. Se um grupo silencioso for instalado muito próximo de uma parede, dentro de uma sala mal ventilada ou perto de ar quente recirculado, o desempenho do radiador pode cair rapidamente. Um grupo aberto também exige um planejamento adequado da ventilação, mas oferece mais flexibilidade quando a instalação ocorre em uma sala mecânica com circulação de ar projetada, exaustão pelo teto ou entrada de ar canalizada. Em regiões quentes, áreas de processo empoeiradas ou locais com longas horas de operação diária, uma rejeição de calor mais fácil pode se tornar mais importante que a redução de ruído, especialmente quando as margens de desclassificação já são limitadas.

O custo deve ser avaliado além do item de compra, mas a diferença inicial ainda é real. Uma cabine silenciosa acrescenta estruturas de aço, tratamento acústico interno, portas, elementos de vedação, ferragens de montagem e, muitas vezes, uma montagem mais complexa. Se o local já estiver construindo uma sala para o gerador, uma parede acústica ou um compartimento de utilidades cercado, pagar novamente por uma cabine acústica pode duplicar a proteção que o projeto já concebeu em outra parte. Nesses casos, o menor custo inicial de um grupo gerador de tipo aberto pode liberar orçamento para itens que afetam a confiabilidade de forma mais direta: polimento do combustível, melhorias nas bandejas de cabos, tanques de serviço maiores, melhor coordenação dos equipamentos de manobra ou interfaces de transformador de maior qualidade.

Esse último ponto é importante em projetos de energia nos quais o gerador não é um ativo isolado. O grupo gerador pode estar conectado à distribuição de baixa tensão, a equipamentos elevadores, a esquemas de transferência, a cargas sensíveis a harmônicos ou a sistemas de balanceamento de plantas de energia renovável. Um projeto pode economizar na escolha da cabine e perder esse valor muitas vezes se a integração elétrica for deficiente. Normalmente, a atenção deve se concentrar na regulação de tensão do alternador, no comportamento da corrente de curto-circuito, no método de aterramento, no tratamento do neutro, na compatibilidade da impedância do transformador e na sequência de partida de motores grandes ou acionamentos de velocidade variável. Em locais que combinam geração de reserva com exportação de energia renovável ou sistemas coletores, equipamentos relacionados, comoTransformador para Geração de Energia Eólica, podem fazer parte da mesma arquitetura geral de energia, tornando os estudos de coordenação e os ajustes de proteção mais importantes que o estilo externo do gerador.

Onde o tipo aberto geralmente faz mais sentido

As plantas industriais são um exemplo comum, pois o ruído dos equipamentos muitas vezes já faz parte do ambiente. Em um complexo de fabricação com compressores, torres de resfriamento, bombas e sistemas de exaustão de processo, o ruído adicional de um gerador aberto pode permanecer aceitável se a unidade operar em uma área de utilidades designada. O layout aberto também ajuda quando a equipe de manutenção precisa de acesso lateral livre a filtros, correias, injetores e terminações de cabos. Uma cabine silenciosa ainda tem valor se o gerador estiver próximo a escritórios ou muros perimetrais, mas não é automaticamente a escolha mais inteligente dentro de todo projeto industrial.

Locais de utilidades controlados também favorecem os grupos abertos. Se o gerador estiver dentro de uma casa de força segura, de uma sala de alvenaria ou de um pátio elétrico cercado com acesso restrito, a própria cabine pode agregar menos valor. O que importa mais é saber se a sala possui ar de combustão adequado, se o trajeto do escapamento evita o acúmulo de calor e se o içamento para manutenção pode ser realizado sem desmontar as estruturas ao redor. As unidades abertas geralmente são mais fáceis de alinhar com os planos de içamento superior, pois os principais componentes permanecem visíveis e acessíveis.

Obras de infraestrutura temporárias ou em fases podem apontar na mesma direção. Durante o fornecimento de energia para construção, o reforço de emergência ou a energização em etapas, os cronogramas avançam rapidamente e as premissas de layout mudam. As máquinas abertas são mais fáceis de inspecionar na chegada, de conectar a sistemas temporários de combustível e cabos e, muitas vezes, de adaptar quando a configuração civil final ainda não está pronta. Se a janela de operação for limitada ou o local estiver distante de edifícios ocupados, gastar mais em uma cabine silenciosa pode não melhorar o desempenho do projeto.

Onde as cabines silenciosas ainda oferecem vantagem

Uma unidade aberta não é a resposta padrão. Se o gerador for instalado próximo a limites residenciais, alas hospitalares, áreas de serviço de hotéis, edifícios escolares, vias públicas ou conjuntos de escritórios, o controle acústico pode orientar a seleção desde o início. O mesmo se aplica quando as condições de aprovação locais são rigorosas ou quando se espera operação noturna. A exposição às intempéries é outro fator. Em ambientes costeiros, com areia soprada pelo vento, precipitação congelante ou chuvas sazonais intensas, uma cabine pode reduzir a contaminação e a exposição direta, embora não substitua a proteção adequada contra corrosão ou a vedação ambiental. Um local com segurança deficiente também pode se beneficiar da barreira física de uma cabine, mesmo que o benefício acústico seja secundário.

O erro comum é comparar apenas a máquina básica e ignorar o conceito de instalação. Um grupo silencioso instalado em um pátio apertado ainda pode ser difícil de manter e ainda pode superaquecer. Um grupo aberto instalado em uma sala bem projetada, com dimensionamento adequado das venezianas, extração do escapamento, drenagem e folgas de acesso, pode operar de forma mais eficiente que um grupo enclausurado mal posicionado ao ar livre. O tipo de equipamento deve seguir a configuração do local, e não o contrário.

Pontos de seleção que normalmente decidem a questão

O ruído é o item mais evidente, mas deve ser tratado como um requisito medido, não como uma suposição. Se não houver uma condição obrigatória nos limites do terreno nem espaços ocupados próximos, uma cabine silenciosa pode estar resolvendo um problema não crítico. Se houver qualquer incerteza moderada sobre futuros vizinhos, condições de licenciamento ou operação noturna, a margem acústica deverá receber mais peso.

O acesso para manutenção deve ser analisado na etapa dos desenhos, e não após o envio. Verifique o movimento de abertura das portas, o percurso de remoção dos filtros, o acesso para limpeza do radiador, a folga para içamento superior, o trajeto de substituição da bateria e o espaço necessário para retirar um motor de partida ou uma linha de injetor. O tipo aberto vence aqui de maneira muito direta. O que parece um pacote enclausurado compacto e organizado em um catálogo pode se tornar difícil de operar quando instalado entre paredes, valas de cabos e tubulações de combustível.

O caminho do ar de resfriamento merece mais atenção de engenharia do que normalmente recebe. Para unidades abertas instaladas em salas, confirme a área de entrada, o encaminhamento da descarga, a perda de pressão nas venezianas e a possibilidade de recirculação do ar quente. Para unidades externas enclausuradas, confirme que a descarga da cabine não está bloqueada por parapeitos, contêineres ou materiais empilhados. Se o projeto operar em altitude ou em temperatura ambiente elevada, as premissas de desclassificação deverão ser analisadas antecipadamente, em vez de serem deixadas para os valores padrão de fábrica.

O transporte e o içamento também podem alterar a decisão. Um grupo enclausurado pode ser enviado como um pacote mais independente, mas também é mais volumoso e, às vezes, menos tolerante quando o alcance do guindaste, o tamanho das portas ou o raio de giro interno são limitados. Um gerador aberto pode ser mais fácil de posicionar dentro da estrutura de um edifício antes da conclusão do revestimento, especialmente quando o sistema de escapamento, as conexões de combustível e o tratamento acústico fazem parte das obras do local, e não do pacote da máquina.

A corrosão e o acabamento devem ser verificados em detalhes. Nas unidades abertas, estruturas de base pintadas, proteções do radiador, caixas de terminais e elementos de fixação expostos ficam mais diretamente sujeitos ao ambiente se a instalação não for totalmente interna. Em plantas químicas, áreas de águas residuais ou locais próximos ao ambiente marinho, a questão real não é simplesmente aberto versus silencioso, mas qual tratamento superficial, proteção dos gabinetes e controle de ingresso são exigidos pela atmosfera circundante. Uma cabine silenciosa feita de chapa metálica fina, com proteção deficiente nas bordas, pode se deteriorar mais rapidamente que um conjunto aberto robusto instalado em uma sala adequadamente projetada.

Considerações relacionadas ao transformador frequentemente negligenciadas

Em projetos de geradores conectados por meio de transformadores, a escolha da cabine não deve desviar a atenção da compatibilidade elétrica. Um grupo gerador aberto que alimenta um transformador elevador pode exigir atenção adicional ao encaminhamento dos cabos, à separação eletromagnética dos circuitos de controle e ao suporte físico das conexões flexíveis sujeitas à vibração. O método de aterramento do neutro deve corresponder à filosofia de proteção a jusante. Se o comportamento da corrente de magnetização do transformador, o perfil de partida dos motores ou o conteúdo de cargas não lineares não forem analisados antecipadamente, o gerador poderá parecer subdimensionado ou instável, mesmo quando o próprio motor principal estiver em boas condições.

Isso é especialmente relevante quando a geração de reserva interage com ativos de energia distribuída, automação de manobras ou sistemas coletores utilizados em aplicações eólicas e outras aplicações de energia renovável. O pacote do gerador, a configuração do transformador e os relés de proteção devem ser tratados como uma única cadeia operacional. Nesses layouts, o tipo de cabine é uma decisão secundária em comparação com a lógica de sincronização, a capacidade de interrupção do disjuntor, a tolerância à queda de tensão e o comportamento térmico dos equipamentos interconectados durante partidas repetidas ou eventos de transferência.

Erros comuns durante a aquisição e a instalação

• Supor que uma cabine silenciosa elimina a necessidade de engenharia acústica. A atenuação do escapamento, o ruído transmitido pela sala e o som refletido por superfícies rígidas ainda podem exigir tratamento separado.
• Escolher o tipo aberto pelo menor custo sem atribuir, no escopo do projeto, a responsabilidade pela proteção contra intempéries, drenagem e ventilação da sala. A economia desaparece rapidamente quando esses itens são descobertos tardiamente.
• Deixar indefinida a folga de manutenção. Uma unidade pode caber na planta e ainda ser praticamente impossível de manter depois que escadas de cabos, tubulações de combustível e passagens nas paredes forem instaladas.
• Ignorar a contaminação por poeira, fibras, névoa de óleo ou ar carregado de sal. As máquinas abertas ficam mais expostas, a menos que o ambiente de instalação seja bem controlado.
• Tratar o gerador e o transformador como compras separadas, sem coordenação quanto à impedância, ao aterramento, ao espaço para terminação dos cabos ou aos ajustes de proteção.

Se o local puder controlar o acesso, a ventilação e a exposição ambiental, um grupo gerador de tipo aberto geralmente corresponderá melhor à necessidade operacional real que uma cabine silenciosa. A escolha mais adequada normalmente resulta da análise honesta das condições de instalação: onde a máquina ficará, como será realizada a manutenção, o que ela alimentará e quais restrições são reais, e não presumidas.
