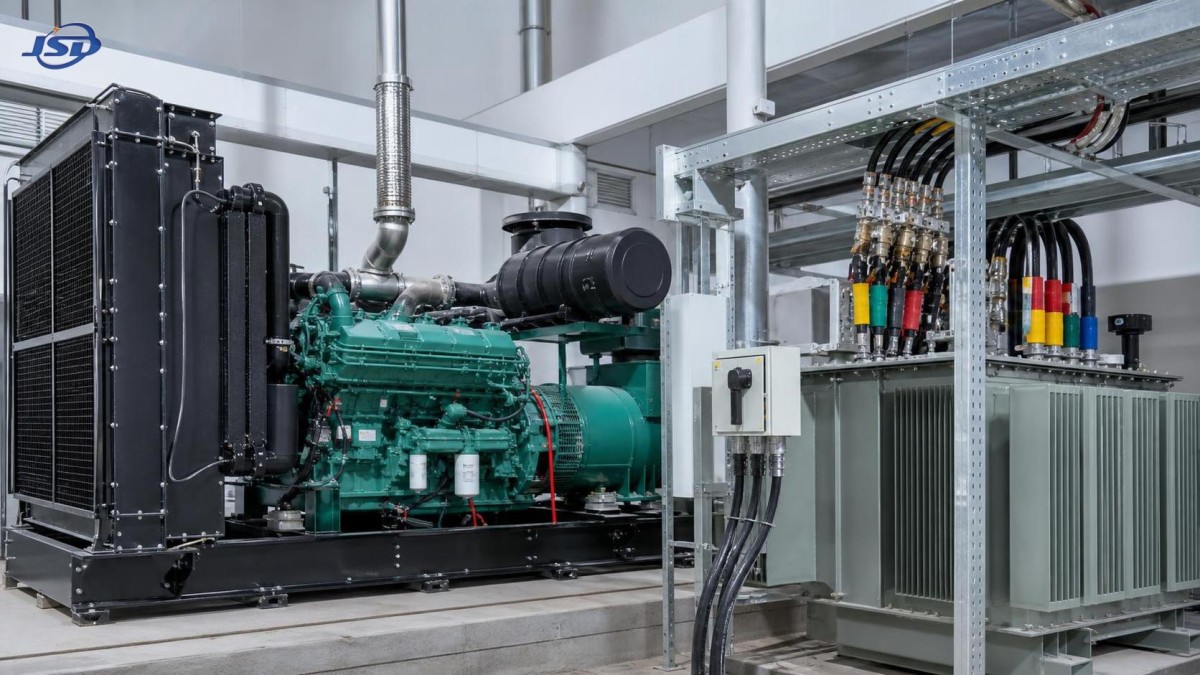

Cuándo un grupo electrógeno abierto es una opción más adecuada que una envolvente insonorizada

Un grupo electrógeno de tipo abierto suele ser la opción más adecuada cuando el sitio ya controla su propio entorno acústico y los aspectos realmente críticos son el acceso, la refrigeración, la rapidez de instalación y el control de la inversión. En el área de servicios de una fábrica, una planta de tratamiento de agua, la ampliación de una subestación o un proyecto de infraestructura temporal, la cuestión no suele ser si una envolvente insonorizada parece más completa, sino si dicha envolvente resuelve un problema que realmente existe en el sitio. Si los límites de ruido del entorno son aceptables, si la unidad puede instalarse dentro de una zona de equipos específica y si el acceso para el mantenimiento es más importante que la atenuación acústica, una configuración abierta suele adaptarse mejor al proyecto.

La primera ventaja técnica es la accesibilidad física. En una unidad abierta, el alternador, el bloque del motor, el radiador, las conexiones de la batería, las líneas de combustible, los soportes antivibración, el cableado de control y el sistema de escape pueden inspeccionarse con mayor facilidad, sin retirar grandes paneles ni trabajar a través de estrechas puertas de servicio. Esto es importante durante la puesta en servicio y aún más posteriormente, cuando es necesario localizar una alarma recurrente bajo presión de tiempo. Una envolvente insonorizada reduce la exposición directa a la intemperie y disminuye el ruido, pero también añade otra capa entre la máquina y la tarea de mantenimiento. Si el sitio prevé inspecciones frecuentes, pruebas con banco de carga, limpieza del sistema de combustible o sustitución de consumibles durante breves ventanas de parada, la vía de acceso más sencilla de un grupo electrógeno de tipo abierto puede reducir el riesgo de tiempos de inactividad.

La gestión térmica es otra razón práctica. Las máquinas cerradas dependen en gran medida de la calidad del diseño del flujo de aire de la cabina y de las distancias de instalación disponibles alrededor de las rutas de entrada y descarga. Si un grupo insonorizado se coloca demasiado cerca de una pared, dentro de una sala mal ventilada o cerca de aire caliente recirculado, el rendimiento del radiador puede disminuir rápidamente. Un grupo abierto también requiere una planificación adecuada de la ventilación, pero ofrece mayor flexibilidad cuando se instala en una sala mecánica con circulación de aire diseñada, extracción por el techo o entrada de aire mediante conductos. En regiones cálidas, áreas de proceso polvorientas o sitios con muchas horas de funcionamiento diario, una disipación térmica más sencilla puede ser más importante que la reducción del ruido, especialmente cuando los márgenes de reducción de potencia ya son limitados.

El coste debe evaluarse más allá de la partida de compra, pero la diferencia inicial sigue siendo real. Una envolvente insonorizada incorpora estructuras de acero, tratamiento acústico interno, puertas, elementos de sellado, herrajes de montaje y, a menudo, un ensamblaje más complejo. Si el sitio ya está construyendo una sala de generadores, una pared acústica o un recinto de servicios cercado, pagar nuevamente por una cabina insonorizada puede duplicar una protección que el proyecto ya ha diseñado en otro lugar. En esos casos, el menor coste inicial de un grupo electrógeno de tipo abierto puede liberar presupuesto para elementos que afectan más directamente a la fiabilidad: tratamiento y pulido del combustible, mejoras en las bandejas portacables, depósitos diarios de mayor capacidad, una mejor coordinación de las celdas de distribución o interfaces de mayor calidad con los transformadores.

Este último punto es importante en proyectos eléctricos en los que el generador no es un activo aislado. El grupo electrógeno puede estar conectado a una distribución de baja tensión, equipos elevadores, esquemas de transferencia, cargas sensibles a los armónicos o sistemas auxiliares de plantas de energías renovables. Un proyecto puede ahorrar dinero en el tipo de envolvente y perderlo varias veces si la integración eléctrica es deficiente. Normalmente, la atención debe centrarse en la regulación de tensión del alternador, el comportamiento de la corriente de cortocircuito, el método de puesta a tierra, el tratamiento del neutro, la adaptación de la impedancia del transformador y la secuencia de arranque de motores grandes o variadores de velocidad. En sitios que combinan generación de respaldo con exportación de energía renovable o sistemas colectores, equipos relacionados como Transformador para generación eólica pueden formar parte de la misma arquitectura eléctrica general, lo que hace que los estudios de coordinación y los ajustes de protección sean más importantes que el aspecto exterior del generador.

Dónde suele tener más sentido el tipo abierto

Las plantas industriales son un ejemplo habitual, porque el ruido de los equipos ya suele formar parte del entorno. En un complejo de fabricación con compresores, torres de refrigeración, bombas y sistemas de extracción de procesos, el ruido adicional de un generador abierto puede seguir siendo aceptable si la unidad funciona en una zona de servicios designada. El diseño abierto también facilita el trabajo cuando el equipo de mantenimiento necesita un acceso lateral despejado a filtros, correas, inyectores y terminaciones de cables. Una envolvente insonorizada sigue siendo útil si el generador se encuentra cerca de oficinas o de los límites del recinto, pero no es automáticamente la opción más inteligente dentro de cualquier proyecto industrial.

Los sitios de servicios controlados también favorecen a los grupos abiertos. Si el generador se instala dentro de una casa de fuerza segura, una sala de mampostería o un patio eléctrico cercado con acceso restringido, la propia envolvente puede aportar menos valor. Lo más importante es que la sala disponga de suficiente aire de combustión, que la ruta de escape evite la acumulación de calor y que las operaciones de elevación para el mantenimiento puedan realizarse sin desmontar las estructuras circundantes. Las unidades abiertas suelen ser más fáciles de integrar en los planes de elevación por encima de la cabeza, ya que los componentes principales permanecen visibles y accesibles.

Los trabajos de infraestructura temporales o por fases pueden apuntar en la misma dirección. Durante el suministro eléctrico para obras, el refuerzo de emergencia o la energización por etapas, los plazos avanzan rápidamente y las hipótesis de distribución cambian. Las máquinas abiertas son más fáciles de inspeccionar a su llegada, de conectar a sistemas temporales de combustible y cables, y de adaptar cuando la disposición civil definitiva aún no está preparada. Si el periodo de funcionamiento es limitado o la ubicación está alejada de edificios ocupados, gastar más en una cabina insonorizada puede no mejorar el rendimiento del proyecto.

Dónde las envolventes insonorizadas siguen teniendo ventaja

Una unidad abierta no es la respuesta predeterminada. Si el generador se instalará cerca de límites residenciales, alas de hospitales, zonas de servicio de hoteles, edificios escolares, vías públicas o grupos de oficinas, el control acústico puede determinar la selección desde el principio. Lo mismo se aplica cuando las condiciones de aprobación local son estrictas o se prevé el funcionamiento nocturno. La exposición a la intemperie es otro factor. En ambientes costeros, con arena arrastrada por el viento, precipitaciones heladas o lluvias estacionales intensas, una cabina puede reducir la contaminación y la exposición directa, aunque no sustituye una protección adecuada contra la corrosión ni el sellado ambiental. Un sitio con seguridad deficiente también puede beneficiarse de la barrera física de una envolvente, aunque el beneficio acústico sea secundario.

El error habitual consiste en comparar únicamente la máquina base e ignorar el concepto de instalación. Un grupo insonorizado colocado en un patio estrecho puede seguir siendo difícil de mantener y también puede sobrecalentarse. Un grupo abierto instalado en una sala bien diseñada, con un dimensionamiento adecuado de las rejillas, extracción de gases, drenaje y distancias de acceso, puede funcionar de forma más limpia que un grupo cerrado exterior mal ubicado. El tipo de equipo debe ajustarse a la disposición del sitio, y no al contrario.

Aspectos de selección que suelen decidir la cuestión

El ruido es el aspecto más evidente, pero debe tratarse como un requisito medido, no como una suposición. Si no existe una condición obligatoria en el límite del recinto ni espacios ocupados cercanos, una cabina insonorizada puede estar resolviendo un problema no crítico. Si existe siquiera una incertidumbre moderada sobre futuros vecinos, las condiciones del permiso o el funcionamiento nocturno, el margen acústico merece mayor consideración.

El acceso para el mantenimiento debe revisarse durante la fase de planos, no después del envío. Deben analizarse el sentido de apertura de las puertas, la ruta de extracción de los filtros, el acceso para limpiar el radiador, la holgura superior para la elevación, la ruta de sustitución de la batería y el espacio necesario para extraer un motor de arranque o una línea de inyectores. El tipo abierto ofrece aquí una ventaja muy directa. Lo que parece un conjunto cerrado compacto y ordenado en un folleto puede volverse incómodo una vez colocado entre paredes, zanjas de cables y tuberías de combustible.

La ruta del aire de refrigeración merece más atención de ingeniería de la que suele recibir. Para unidades abiertas instaladas en salas, deben confirmarse el área de entrada, la ruta de descarga, la pérdida de presión a través de las rejillas y la posibilidad de recirculación del aire caliente. Para unidades exteriores cerradas, debe comprobarse que la descarga de la cabina no quede bloqueada por parapetos, contenedores o materiales apilados. Si el proyecto funciona a gran altitud o con una temperatura ambiente elevada, las hipótesis de reducción de potencia deben revisarse pronto, en lugar de dejarse para los valores estándar de fábrica.

El transporte y la manipulación también pueden cambiar la decisión. Un grupo cerrado puede enviarse como un conjunto más autónomo, pero también es más voluminoso y, en ocasiones, ofrece menos margen cuando el alcance de la grúa, el tamaño de las puertas o el radio de giro interior son limitados. Un generador abierto puede ser más fácil de introducir en la estructura de un edificio antes de completar el revestimiento, especialmente cuando el sistema de escape, las conexiones de combustible y el tratamiento acústico forman parte de las obras del sitio y no del paquete de la máquina.

La corrosión y el acabado deben comprobarse detalladamente. En las unidades abiertas, los bastidores base pintados, las protecciones del radiador, las cajas de terminales y los elementos de fijación expuestos están más directamente sometidos al ambiente si la instalación no se encuentra completamente en interiores. En plantas químicas, zonas de aguas residuales o sitios próximos al mar, la verdadera cuestión no es simplemente abierto frente a insonorizado, sino qué tratamiento superficial, protección de los armarios y control de la entrada de agentes externos exige la atmósfera circundante. Una envolvente insonorizada fabricada con chapa fina y una protección deficiente de los bordes puede deteriorarse más rápidamente que un robusto grupo abierto instalado dentro de una sala correctamente diseñada.

Aspectos relacionados con los transformadores que suelen pasarse por alto

En proyectos de generadores conectados mediante transformadores, la elección de la envolvente no debe distraer de la compatibilidad eléctrica. Un grupo abierto que alimenta un transformador elevador puede requerir una atención adicional al tendido de cables, la separación electromagnética respecto a los circuitos de control y el soporte físico de las conexiones flexibles sometidas a vibraciones. El método de puesta a tierra del neutro debe coincidir con la filosofía de protección aguas abajo. Si el comportamiento de la corriente de irrupción del transformador, el perfil de arranque de los motores o el contenido de cargas no lineales no se revisan a tiempo, el generador puede parecer subdimensionado o inestable aunque el motor primario funcione correctamente.

Esto es especialmente relevante cuando la generación de respaldo interactúa con activos energéticos distribuidos, automatismos de conmutación o sistemas colectores utilizados en aplicaciones eólicas y otras aplicaciones de energías renovables. El paquete del generador, la disposición del transformador y los relés de protección deben tratarse como una sola cadena operativa. En estas configuraciones, el tipo de envolvente es una decisión secundaria frente a la lógica de sincronización, la capacidad de interrupción del disyuntor, la tolerancia a las caídas de tensión y el comportamiento térmico de los equipos interconectados durante arranques o eventos de transferencia repetidos.

Errores habituales durante la compra y la instalación

• Suponer que una envolvente insonorizada elimina la necesidad de realizar un estudio acústico. La atenuación del escape, el ruido transmitido por la sala y el sonido reflejado por superficies rígidas pueden requerir todavía un tratamiento independiente.
• Elegir el tipo abierto por su menor coste sin asignar dentro del alcance del proyecto la responsabilidad de la protección contra la intemperie, el drenaje y la ventilación de la sala. El ahorro desaparece rápidamente cuando estos elementos se descubren tarde.
• Dejar sin definir las distancias de mantenimiento. Una unidad puede caber en el plano de planta y seguir siendo prácticamente imposible de mantener una vez instaladas las escalerillas de cables, las tuberías de combustible y las penetraciones en las paredes.
• Ignorar la contaminación causada por polvo, fibras, niebla de aceite o aire cargado de sal. Las máquinas abiertas están más expuestas si el entorno de instalación no está bien controlado.
• Tratar el generador y el transformador como compras separadas, sin coordinar la impedancia, la puesta a tierra, el espacio para las terminaciones de cables ni los ajustes de protección.

Si el sitio puede controlar el acceso, la ventilación y la exposición ambiental, un grupo electrógeno de tipo abierto suele ajustarse mejor a las necesidades reales de funcionamiento que una envolvente insonorizada. La opción más adecuada suele surgir de analizar honestamente las condiciones de instalación: dónde se ubicará la máquina, cómo se realizará su mantenimiento, qué alimentará y qué restricciones son reales en lugar de supuestas.
