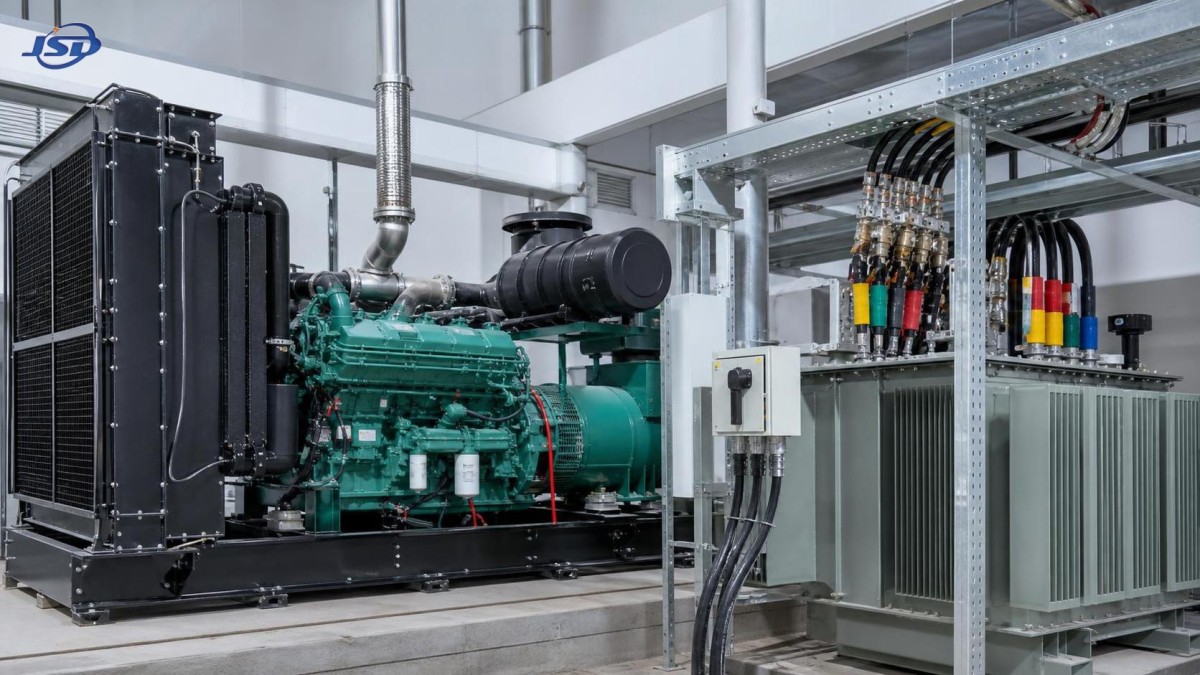

Quand un groupe électrogène ouvert est plus adapté qu’un groupe électrogène insonorisé

Un groupe électrogène ouvert convient généralement mieux lorsque le site contrôle déjà son environnement acoustique et que les véritables priorités sont l'accès, le refroidissement, la rapidité d'installation et la maîtrise des investissements. Dans une cour technique d'usine, une station de traitement de l'eau, une extension de sous-station ou un ensemble d'infrastructures temporaire, la question n'est souvent pas de savoir si une enceinte insonorisée paraît plus complète, mais si cette enceinte résout réellement un problème présent sur le site. Si les limites de bruit environnantes restent gérables, si l'unité peut être installée dans une zone dédiée aux équipements et si l'accès pour la maintenance compte davantage que l'atténuation sonore, une configuration ouverte correspond souvent davantage aux exigences du projet.

Le premier avantage technique est l'accessibilité physique. Sur une unité ouverte, l'alternateur, le bloc moteur, le radiateur, les connexions de batterie, les conduites de carburant, les supports antivibratoires, le câblage de commande et le cheminement des gaz d'échappement sont plus faciles à inspecter sans retirer de grands panneaux ni travailler à travers des portes de maintenance étroites. Cela est important lors de la mise en service, et encore davantage par la suite lorsqu'une alarme récurrente doit être analysée dans des conditions de forte pression. Une enceinte insonorisée réduit l'exposition directe aux intempéries et le niveau sonore, mais elle ajoute également une couche entre la machine et l'opération de maintenance. Si le site prévoit des inspections fréquentes, des essais sur banc de charge, le nettoyage du circuit de carburant ou le remplacement de consommables dans des fenêtres d'arrêt limitées, l'accès plus simple d'un groupe électrogène ouvert peut réduire le risque d'immobilisation.

La gestion thermique constitue une autre raison pratique. Les machines en enceinte dépendent fortement de la qualité de la conception du flux d'air de l'auvent ainsi que des dégagements prévus sur le site autour des voies d'admission et d'évacuation. Si un groupe insonorisé est placé trop près d'un mur, dans un local mal ventilé ou à proximité d'air chaud recirculé, les performances du radiateur peuvent rapidement diminuer. Un groupe ouvert nécessite également une planification appropriée de la ventilation, mais il offre davantage de flexibilité lorsque l'installation se trouve dans un local mécanique doté d'une circulation d'air étudiée, d'une évacuation en toiture ou d'une admission canalisée. Dans les régions chaudes, les zones de traitement poussiéreuses ou les sites fonctionnant de nombreuses heures par jour, une évacuation plus facile de la chaleur peut devenir plus importante que la réduction du bruit, en particulier lorsque les marges de déclassement sont déjà limitées.

Le coût doit être évalué au-delà du poste d'achat, mais la différence initiale reste bien réelle. Une enceinte insonorisée ajoute une structure en acier, un traitement acoustique intérieur, des portes, des éléments d'étanchéité, du matériel de fixation et souvent un assemblage plus complexe. Si le site construit déjà une salle de groupes électrogènes, une paroi acoustique ou une zone technique clôturée, payer à nouveau pour un auvent insonorisant peut faire double emploi avec une protection déjà prévue par le projet. Dans ce cas, le coût initial inférieur d'un groupe électrogène ouvert peut libérer du budget pour des éléments ayant une incidence plus directe sur la fiabilité : le polissage du carburant, l'amélioration des chemins de câbles, des réservoirs journaliers de plus grande capacité, une meilleure coordination de l'appareillage de commutation ou des interfaces de transformateur de qualité supérieure.

Ce dernier point est important dans les projets électriques où le groupe électrogène ne constitue pas un équipement isolé. Le groupe peut être raccordé à une distribution basse tension, à des équipements élévateurs, à des schémas de transfert, à des charges sensibles aux harmoniques ou à des systèmes d'équilibre de centrales d'énergies renouvelables. Un projet peut économiser sur le type d'enceinte et perdre plusieurs fois cette économie si l'intégration électrique est insuffisante. L'attention doit généralement porter sur la régulation de tension de l'alternateur, le comportement du courant de défaut, le mode de mise à la terre, le traitement du neutre, l'adaptation de l'impédance du transformateur et la séquence de démarrage des gros moteurs ou des variateurs de vitesse. Sur les sites combinant une production de secours avec des systèmes d'exportation ou de collecte d'énergies renouvelables, des équipements associés tels qu'un Transformateur pour la production d'énergie éolienne peuvent s'inscrire dans la même architecture électrique globale, ce qui rend les études de coordination et les réglages de protection plus importants que l'apparence extérieure du groupe électrogène.

Dans quels cas le type ouvert est généralement plus adapté

Les installations industrielles en sont un exemple courant, car le bruit des équipements fait souvent déjà partie de l'environnement. Dans un complexe de fabrication comprenant des compresseurs, des tours de refroidissement, des pompes et des systèmes d'évacuation des procédés, le bruit supplémentaire d'un groupe ouvert peut rester acceptable si l'unité fonctionne dans une zone technique désignée. La configuration ouverte facilite également l'accès latéral lorsque l'équipe de maintenance doit intervenir clairement sur les filtres, les courroies, les injecteurs et les terminaisons de câbles. Une enceinte insonorisée conserve son intérêt si le groupe est installé près de bureaux ou de murs périphériques, mais elle ne constitue pas automatiquement le choix le plus judicieux dans chaque projet industriel.

Les sites techniques contrôlés privilégient également les groupes ouverts. Si le groupe est installé dans une centrale électrique sécurisée, un local maçonné ou une cour électrique clôturée à accès restreint, l'enceinte peut apporter une valeur moindre. Les priorités sont plutôt de vérifier que le local dispose d'un apport d'air de combustion suffisant, que le cheminement des gaz d'échappement évite l'accumulation de chaleur et que le levage nécessaire à la maintenance peut être réalisé sans démonter les structures environnantes. Les unités ouvertes sont souvent plus faciles à intégrer aux plans de levage par pont roulant, car les principaux composants restent visibles et accessibles.

Les travaux d'infrastructure temporaires ou réalisés par phases peuvent conduire à la même conclusion. Pendant l'alimentation électrique de chantier, le renforcement d'urgence ou la mise sous tension progressive, les calendriers évoluent rapidement et les hypothèses d'implantation changent. Les machines ouvertes sont plus faciles à inspecter à leur arrivée, à raccorder aux systèmes temporaires de carburant et de câbles, et souvent à adapter lorsque l'aménagement civil final n'est pas prêt. Si la période d'exploitation est limitée ou si le site est éloigné des bâtiments occupés, investir davantage dans un auvent insonorisant peut ne pas améliorer les performances du projet.

Dans quels cas les enceintes insonorisées restent avantageuses

Une unité ouverte n'est pas la réponse par défaut. Si le groupe doit être installé près de limites résidentielles, d'ailes d'hôpital, de zones de service d'hôtel, de bâtiments scolaires, de voies publiques ou d'ensembles de bureaux, la maîtrise acoustique peut orienter le choix dès le départ. Il en va de même lorsque les conditions d'autorisation locales sont strictes ou lorsqu'un fonctionnement nocturne est prévu. L'exposition aux intempéries constitue un autre facteur. Dans un environnement marin, en présence de sable soulevé par le vent, de précipitations verglaçantes ou de fortes pluies saisonnières, un auvent peut réduire la contamination et l'exposition directe, sans toutefois remplacer une protection anticorrosion et une étanchéité environnementale appropriées. Un site présentant un faible niveau de sécurité peut également bénéficier de la barrière physique d'une enceinte, même si l'avantage acoustique reste secondaire.

L'erreur courante consiste à comparer uniquement la machine de base et à négliger le concept d'installation. Un groupe insonorisé placé dans une cour exiguë peut rester difficile à entretenir et continuer à surchauffer. Un groupe ouvert installé dans un local bien conçu, avec un dimensionnement approprié des persiennes, une extraction des gaz, un drainage et des dégagements d'accès suffisants, peut fonctionner dans de meilleures conditions qu'un groupe fermé mal positionné à l'extérieur. Le type d'équipement doit découler de la configuration du site, et non l'inverse.

Les critères de sélection qui déterminent généralement le choix

Le bruit est le critère le plus évident, mais il doit être traité comme une exigence mesurée et non comme une supposition. S'il n'existe aucune contrainte imposée à la limite de propriété et aucun espace occupé à proximité, un auvent insonorisant peut résoudre un problème non critique. En cas d'incertitude, même modérée, concernant de futurs voisins, les conditions d'autorisation ou le fonctionnement nocturne, la marge acoustique doit être davantage prise en compte.

L'accès pour la maintenance doit être étudié au stade des plans, et non après l'expédition. Il faut examiner l'ouverture des portes, le chemin de retrait des filtres, l'accès au nettoyage du radiateur, le dégagement nécessaire au levage par le dessus, le parcours de remplacement de la batterie et l'espace requis pour extraire un démarreur ou une conduite d'injecteur. Le type ouvert l'emporte ici de manière très directe. Ce qui paraît être un ensemble fermé compact et ordonné dans une brochure peut devenir difficile à utiliser une fois placé entre des murs, des tranchées de câbles et des conduites de carburant.

Le cheminement de l'air de refroidissement mérite davantage d'attention technique qu'il n'en reçoit habituellement. Pour les unités ouvertes installées en local, il faut confirmer la surface d'admission, le cheminement de l'évacuation, la perte de charge à travers les persiennes et la possibilité de recirculation de l'air chaud. Pour les unités extérieures fermées, il faut vérifier que l'évacuation de l'auvent n'est pas obstruée par des parapets, des conteneurs ou des matériaux empilés. Si le projet fonctionne en altitude ou à température ambiante élevée, les hypothèses de déclassement doivent être examinées suffisamment tôt plutôt que laissées aux valeurs standard de l'usine.

Le transport et le levage peuvent également modifier la décision. Un groupe fermé peut être expédié sous la forme d'un ensemble plus autonome, mais il est aussi plus volumineux et parfois moins flexible lorsque la portée de la grue, la largeur des portes ou le rayon de braquage intérieur sont limités. Un groupe ouvert peut être plus facile à installer dans la structure d'un bâtiment avant la pose du bardage, en particulier lorsque le système d'échappement, les raccordements de carburant et le traitement acoustique font partie des travaux du site plutôt que de l'ensemble fourni avec la machine.

La corrosion et la finition doivent être examinées en détail. Avec les unités ouvertes, les châssis peints, les protections de radiateur, les boîtes à bornes et les éléments de fixation exposés sont directement soumis à l'environnement si l'installation n'est pas entièrement intérieure. Dans les usines chimiques, les zones d'eaux usées ou les sites proches du milieu marin, la véritable question n'est pas simplement de choisir entre ouvert et insonorisé, mais de déterminer quel traitement de surface, quelle protection des armoires et quel contrôle de la pénétration sont exigés par l'atmosphère environnante. Une enceinte insonorisée en tôle fine avec une mauvaise protection des chants peut se détériorer plus rapidement qu'un groupe ouvert robuste installé dans un local correctement conçu.

Aspects liés aux transformateurs souvent négligés

Dans les projets de groupes électrogènes raccordés par l'intermédiaire de transformateurs, le choix de l'enceinte ne doit pas détourner l'attention de la compatibilité électrique. Un groupe ouvert alimentant un transformateur élévateur peut nécessiter une attention supplémentaire au cheminement des câbles, à la séparation électromagnétique des circuits de commande et au support physique des raccordements flexibles soumis aux vibrations. Le mode de mise à la terre du neutre doit correspondre à la philosophie de protection en aval. Si le comportement du courant d'appel du transformateur, le profil de démarrage des moteurs ou la présence de charges non linéaires ne sont pas étudiés suffisamment tôt, le groupe peut sembler sous-dimensionné ou instable alors que le moteur primaire fonctionne correctement.

Cela est particulièrement pertinent lorsque la production de secours interagit avec des actifs énergétiques distribués, des automatismes de commutation ou des systèmes de collecte utilisés dans les applications éoliennes et autres applications d'énergies renouvelables. L'ensemble groupe électrogène, la configuration du transformateur et les relais de protection doivent être considérés comme une seule chaîne de fonctionnement. Dans ces configurations, le type d'enceinte est une décision secondaire par rapport à la logique de synchronisation, au pouvoir de coupure, à la tolérance aux creux de tension et au comportement thermique des équipements interconnectés lors de démarrages répétés ou d'événements de transfert.

Erreurs courantes lors de l'approvisionnement et de l'installation

• Supposer qu'une enceinte insonorisée élimine la nécessité d'une étude acoustique. L'atténuation des gaz d'échappement, le bruit transmis par le local et les réflexions sonores sur les surfaces dures peuvent toujours nécessiter un traitement distinct.
• Choisir le type ouvert pour réduire les coûts sans attribuer clairement, dans le périmètre du projet, la responsabilité de la protection contre les intempéries, du drainage et de la ventilation du local. Les économies disparaissent rapidement lorsque ces éléments sont découverts tardivement.
• Laisser les dégagements de maintenance indéfinis. Une unité peut tenir dans le plan au sol tout en étant presque impossible à entretenir une fois les chemins de câbles, les conduites de carburant et les traversées murales installés.
• Ignorer la contamination due à la poussière, aux fibres, aux brouillards d'huile ou à l'air chargé de sel. Les machines ouvertes sont davantage exposées si l'enveloppe d'installation n'est pas correctement maîtrisée.
• Traiter le groupe électrogène et le transformateur comme des achats distincts sans coordination concernant l'impédance, la mise à la terre, l'espace réservé aux terminaisons de câbles ou les réglages de protection.

Si le site peut contrôler l'accès, la ventilation et l'exposition environnementale, un groupe électrogène ouvert correspond souvent mieux au besoin réel qu'une enceinte insonorisée. Le choix le plus pertinent découle généralement d'une lecture objective des conditions d'installation : l'emplacement de la machine, ses conditions de maintenance, les équipements qu'elle alimentera et les contraintes qui sont réellement présentes plutôt que simplement supposées.
